moteur électrique d'un volet brûlé - Besoin d'aide URGENT...

yaterox

• 27 Avril 2017

• #1

Bonjour l'un des moteurs de mes volets électriques est fichu après 10 ans utilisation. j'imagine qu'on peut parler "d'usure normale"...
J'ai ouvert le caisson et enlevé le moteur, mais il n'y a aucune étiquette ou indication dessus.

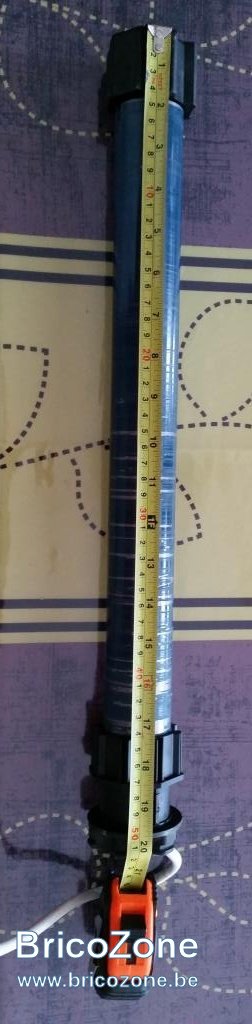

Le volet mesure 130x130cm et le moteur fait 50cm de long pour un Ø d'axe de 45cm.

Pouvez-vous me dire chez qui et quel modèle acheter, j'habite sur liège (Belgique).
Merci de me répondre rapidement car le volet est complètement fermé.
Quelques photos ci jointes

PS: le fabriquant ne répond pas à mes appels à l'aide. A mon avis c'est trop petit pour lui...
C'est la première fois que je me lance dans ce genre de réparation, merci de parler "clairement" .
si il faut d'autres infos sur le moteur actuel n'hésitez pas à demander.

merci de votre aide.



esprit_de_sel

• 27 Avril 2017

• #2

bonjour,
j'avais acheté le mien sur Amazon (fr ou de je ne sais plus)



yaterox

• 27 Avril 2017

• #3

ça je veux bien, mais lequel?
comment définir les critères d'achat?



bourdon

• 27 Avril 2017

• #4

Bonsoir
Il te faut un moteur de marque Somfy modèle Solus
Un 10Nm fera l affaire question puissance

Phil



esprit_de_sel

• 27 Avril 2017

• #5

critères d'achat : dimensions et puissance

pour les dimensions c'est pas trop compliqué,
pour la puissance : pour 5€ de plus, j'avais pris un 20nm au lieu du 15 d'origine (qui peut le plus peut le moins)
as tu une étiquette sur le moteur ?
si c'est pour une porte, ne prends pas trop léger quand même...

Somfi est cher, regarde aussi les autres marques



yaterox

• 27 Avril 2017

• #6

Bonjour Phil, merci pour l'info. je regarde sur amazone.
par contre manière de savoir pour la prochaine fois, c'est comment qu'on calcul la puissance?
y a t-il des abaques en fonction de la taille des volets?
et la taille de l'arbre est standard?
le mien est octogonal, il le sont tous?



esprit_de_sel

• 27 Avril 2017

• #7

voici (Google est ton ami)
http://www.guide-volet-roulant.fr/i...aque-des-puissances-en-nm-pour-volet-roulant/

j'ai édité mon message précédent



yaterox

• 27 Avril 2017

• #8

OK, je vois, dis moi si je me trompe...
(avec des lame pvc doubles parois)

Poids=Largeur x (hauteur +0.2m) x poids lame PVC.
Soit, poids 1.3x(1.3+0.2)x 4.5= 9kg.

D'après cette abaque :http://avosdim.com/media/moteur/somfy/abaques_puissances_moteurs_somfy.pdf
pour un Ø45, on est à 13Nm.

le moteur que j'ai ressemble beaucoup à un Somfy. Par contre chez eux c'est soit un
10Nm Ø45
20Nm Ø50

j'imagine donc que j'ai un 10Nm et que c'est pour ça qu'il a cramé, un peu faiblard...
si je prend un 20Nm, la section de l'octogone sera la même?



benoki

• 27 Avril 2017

• #9

en moteur volet en genéral y a que des 40mm et des 60mm , vous avez un 60mm...
les 40mm c'est pour les chatières



yaterox

• 27 Avril 2017

• #10

mdr... d'accord merci

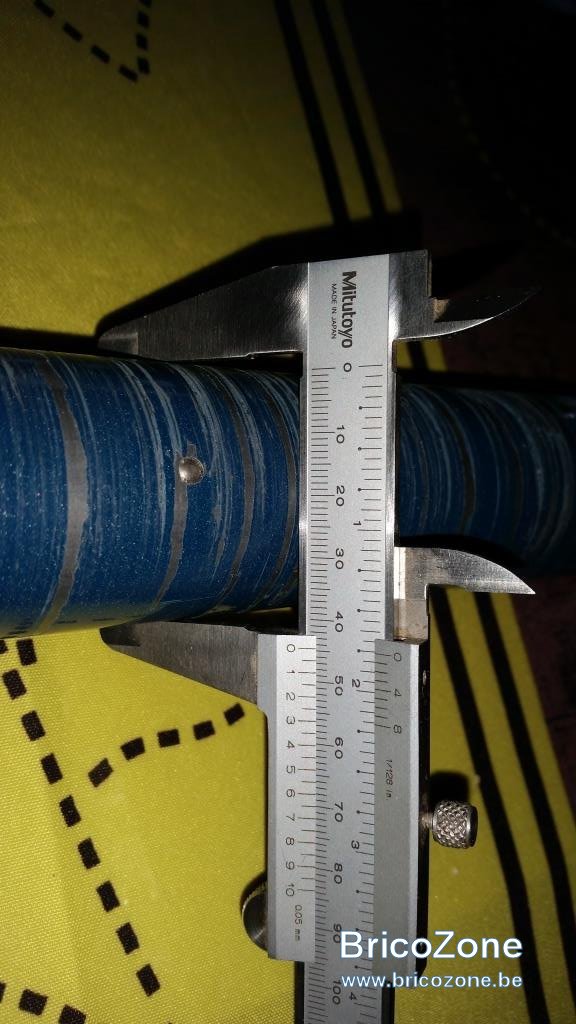

exacte, le Ø de l'hexagone est de 60mm, mais l'arbre est de Ø45mm, pas de Ø50mm.
c'est ça qui m'inquiète ...



bourdon

• 27 Avril 2017

• #11

Tu as devant toi un somfy solus
Si tu veux gratter quelques euros pour un.moteur moins cher tu devras changer le support moteur les bagues du moteur....
A toi de voir si tu prends un somfyvtu n a besoin que du moteur et en 10 minutes tout est remonté....
Si tu as un tablier pvc un 10 nm est suffisant maintenant si tu veux prendre un 20 nm la différence de prix n est pas énorme



bourdon

• 27 Avril 2017

• #12

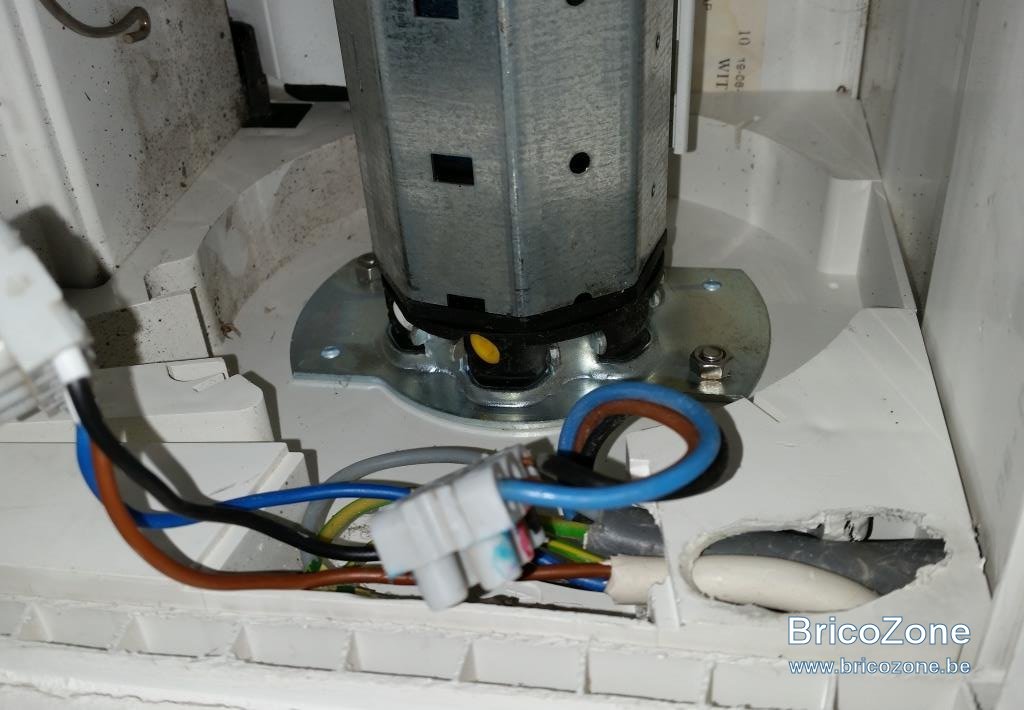

Juste une petite question ...je vois pleins de fils et de connexions....
Comment est raccordé votre moteur?
Un seul interrupteur par volet ou autre montage?



esprit_de_sel

• 27 Avril 2017

• #13

@bourdon tu es pro ?



yaterox

• 27 Avril 2017

• #14

Bon, on dérive là, je resitue mon souci:
1- le moteur nécessaire est bien un Somfy entre 15 et 20Nm. (voir calcul plus haut)
2- Sachant que les dimensions du moteur brûlé en ma possession et à remplacer sont:
L 50cm
Ø hexagone = 60mm;
Ø arbre moteur = 45mm.

3- Quel est le modèle que je dois acheter: Somfy ARENA, JET OU METEOR, au autre...?
Perso, j'opterais bien pour le METEOR, mais le Ø de l'arbre moteur est de 50mm.

DONC la question est:
1- est-ce lorsqu'on achète le moteur il est livré avec les hexagones de maintien ?

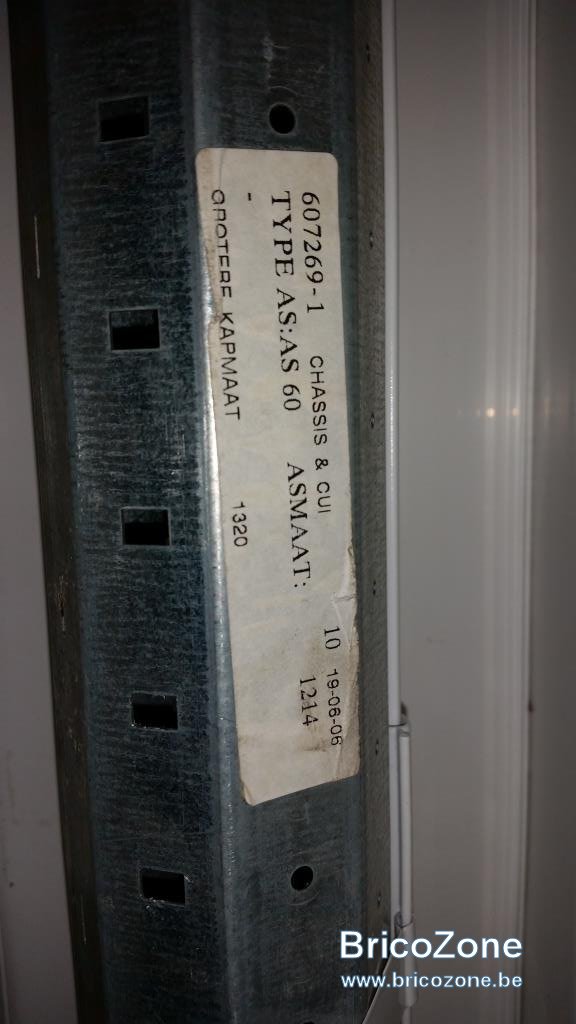

2- est-ce que ces hexagones seront bien compatible au Ø60 de l'armature creuse galva pour la fixation dans le volet (voir photo 4)?

Bourdon, merci de ton aide, mais tes questions que tu poses sont hors sujet.



yaterox

• 27 Avril 2017

• #15

je continuerai de vous relire demain.
bonne soirée à tous



bourdon

• 27 Avril 2017

• #16

Si ma question est hors sujet tant pis .....
Juste au un mauvais branchement peut endommager le moteur...
Bonne réparation sans moi



bourdon

• 27 Avril 2017

• #17

Pour esprit de sel...c est oui



mikado1

• 28 Avril 2017

• #18

Bourdon a tout dis ....
Prenez un Somfy solus 20nm (réf somfy 1041540).
Même pas besoin de changer les supports, vous démontez l'axe, sortez et débranchez l'ancien moteur.
Vous replacez le nouveau moteur, vous le branchez comme l'ancien, et vous remettez tout en place.



yaterox

• 28 Avril 2017

• #19

Bonjour à tous,
Bourdon, je n'ai pas vu ton 1er message mentionnant que j'avais un SOMFY SOLUS.
il était temps hier que j'aille dormir .

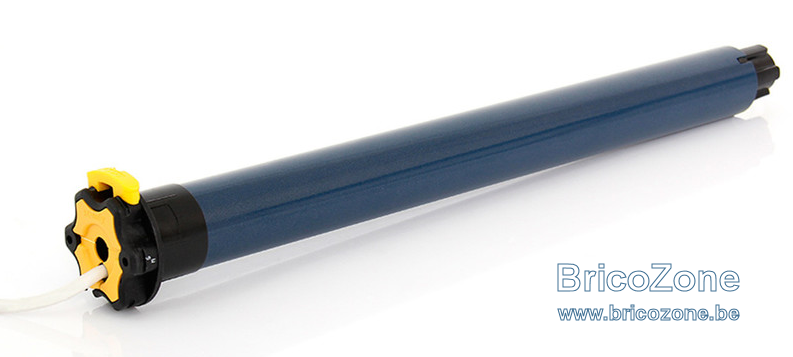

Le design de mon moteur brûlé ressemble à ceci.

Je n'arrive pas à trouvé la fiche technique du somfy solus manière de comparer le dimensionnel avec le mien et être sûr qu'il se monte...
L'aurais-tu toi?

Sinon
1- pour les fils électriques, pas de soucis j'ai tous repérer (+photos) avant de démonter.
2- je reste chez Somfy
3- tablier pvc double parois (je pense 40mm, je n'ais pas mesuré)

Une autre question que je me pose est pourquoi l'arbre est autant griffé....



bourdon

• 28 Avril 2017

• #20

Oui je sais avoir ca mais je suis sur la Louvière!

Un seul interrupteur pour un seul volet? Car avec ce genre de moteur il est interdit d en brancher plusieurs en parallèle sur un seul interrupteur....
