onduleur micro onduleur optimiseur ?

L

lazos

  • #1
Bonjour,
J'ai quelques questions sur le sujet.
Orientation sud-est et pas d'ombre, inclinaison 30°.
26 panneaux de 405Wc.

1- J'aimerais avoir un visu par panneau. J'ai compris que cela est possible avec les micro-onduleurs mais est-ce le cas avec les optimiseurs ?
2- Si j'opte pour les optimiseurs avec un solaredge, quelle puissance pour l'onduleur. J'ai vu une règle de 80% par rapport à la puissance totale des panneaux. 26*405*0,8=8400Wc. Un 8 ferait-il le job ?
3- Est-ce intéressant de mettre des panneaux sur la face sud-ouest ?

  • #2
Solaredge designer te permet de faire toutes sortes de simulations avec différentes puissances d'onduleurs ainsi qu'avec des variantes d'exposition.

  • #3
Patdec,

C'est réservé aux possesseurs d'un numéro de tva.

  • #4
Tu n'as pas d'ombre, donc outre le fait de connaître la prod individuellement ou déterminer plus facilement un panneau en panne, tu payes très cher cette info.
Tu peux faire la simu avec le logiciel Sma qui est gratuit et accessible à tout le monde.
Au pif, je t'annonce que 2 strings de 12 panneaux Jinko Solar JKM420N-54HL4B sur 2 versants sont acceptés avec un 5 kVA Sma.
Tu peux même pousser un string à 14.
Faire la simu avec un 5 et un 6 pour voir la différence de prod.
Vu que tu parles d'un 8kVA je suppose que tu es en tri.

  • #5
Oui je suis en tri.

Je peux mettre 26 panneaux sur le versant sud-est.

Je vais regarder sma, merci

Dernière édition:
  • #6
Pour ta question de savoir si c'est intéressant de mettre des panneaux sur le 2ième versant, je dis oui pour 3 raisons.
1- Cela limite l'écrêtage.
2- Cela lisse la prod sur la journée et favorisera l'auto consommation pour après 2030.
3- Diminution de la taxe prosumer avec un onduleur moins puissant.

  • #7
Ecrétage : c'est l'énergie que l'onduleur ne peut restituer. J'avais compris qu'en Belgique on surdimensionne l'installation car la production sur l'année sera meilleure malgré l'écrétage.

J'imagine alors qu'il est préférable de placer le même nombre de panneaux sur chaque versant.

Je bidouille sur le site de sma ...

  • #8
lazos a dit:
Ecrétage : c'est l'énergie que l'onduleur ne peut restituer. J'avais compris qu'en Belgique on surdimensionne l'installation car la production sur l'année sera meilleure malgré l'écrétage.

J'imagine alors qu'il est préférable de placer le même nombre de panneaux sur chaque versant.

Je bidouille sur le site de sma ...
Cliquez pour agrandir...
A puissance de panneaux égale tu produiras moins à l'Ouest qu'à l'Est.
Tu peux aussi te servir de Pvcalc plus rapide de prise en mains.

  • #10
lazos a dit:
2- Si j'opte pour les optimiseurs avec un solaredge, quelle puissance pour l'onduleur. J'ai vu une règle de 80% par rapport à la puissance totale des panneaux. 26*405*0,8=8400Wc. Un 8 ferait-il le job ?
Cliquez pour agrandir...
Si nécessaire je peux vous réaliser la simulation sur le designer SolarEdge

Chez moi nous allons installer un SE8K pour 35 panneau 405Wc, orientation multiple

  • #11

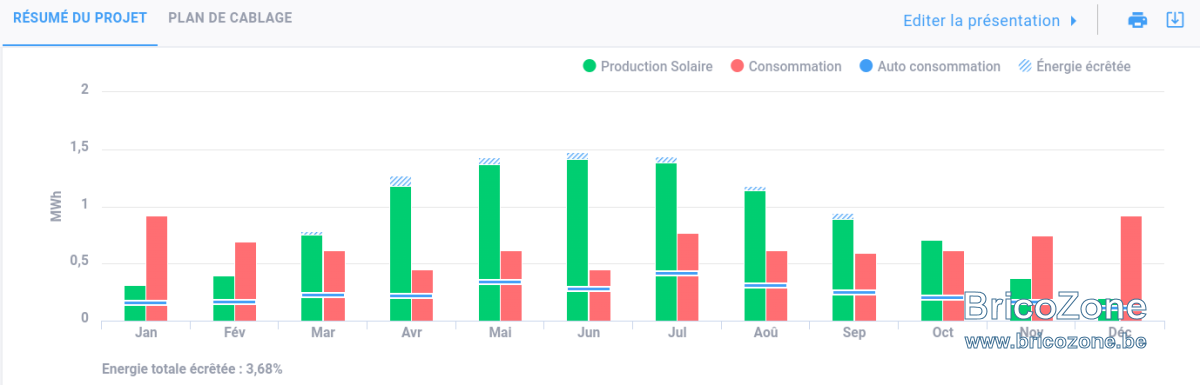

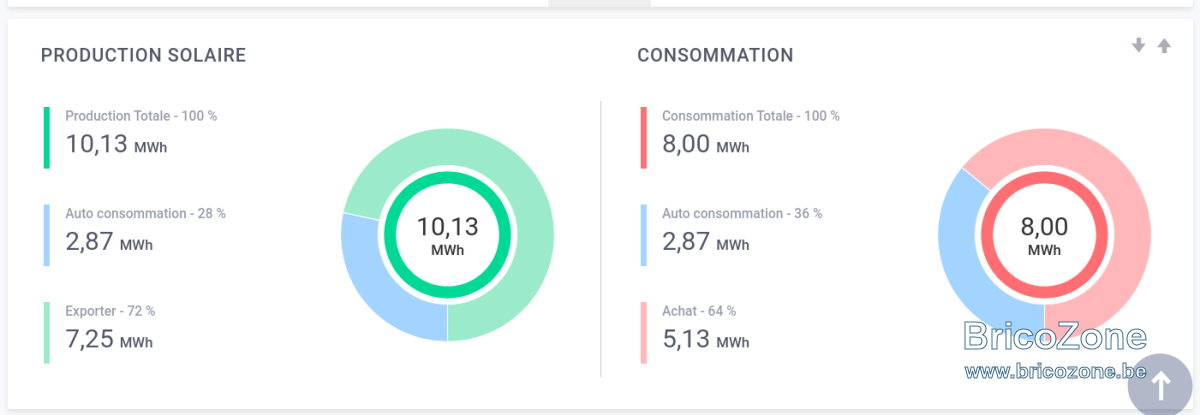

J'ai réussi à faire qqs simulations. Une simulation avec 26 panneaux de 405 sur le versant sud-est


Onduleur SE6K

  • #13
Je ne suis pas arrivé à simuler sur deux versants en même temps. J'ai donc simulé 14 panneaux sur sud-est puis 14 panneaux sur sud-ouest.
sud-est :


  • #14
Patdec a dit:
Le grand plaisir d'être autonome.:)
Cliquez pour agrandir...
T'as quelque chose d'autonome toi? Je vois juste quelqu'un qui produit autant qu'il ne consomme...le hic c'est que les deux périodes sont espacées de 6mois

  • #15

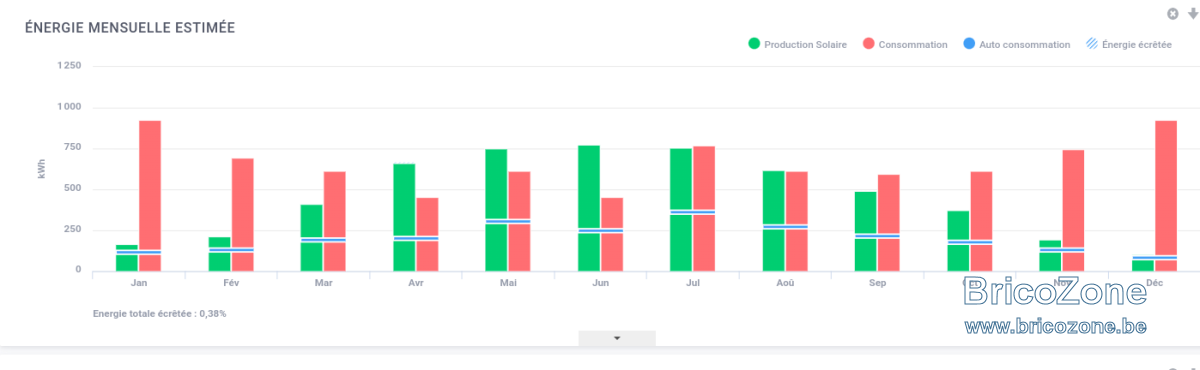

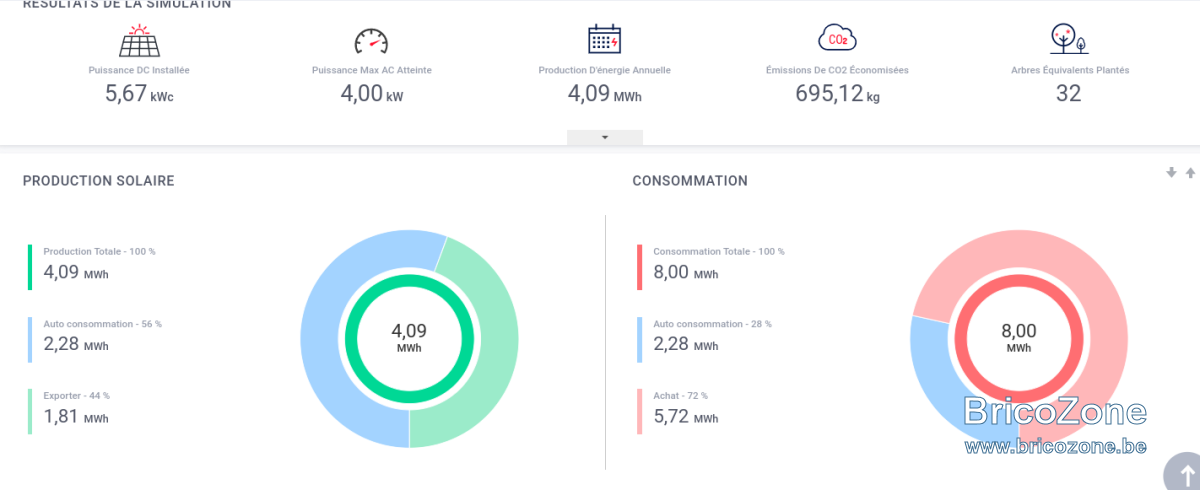

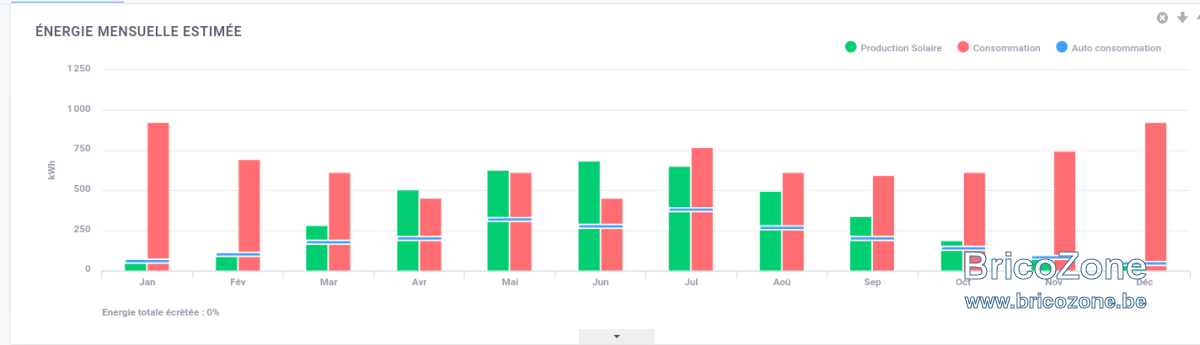

sud ouest


  • #16
Reste à interpréter :oops:

  • #17
lazos a dit:
J'ai réussi à faire qqs simulations. Une simulation avec 26 panneaux de 405 sur le versant sud-est
Voir la pièce jointe 136965
Voir la pièce jointe 136966
Onduleur SE6K
Cliquez pour agrandir...

Un écrêtage théorique inférieur à 4% est généralement une bonne valeur.

lazos a dit:
Je ne suis pas arrivé à simuler sur deux versants en même temps. J'ai donc simulé 14 panneaux sur sud-est puis 14 panneaux sur sud-ouest.
sud-est :
Voir la pièce jointe 136967
Voir la pièce jointe 136968
Cliquez pour agrandir...

Mettre en perspective le rapport Production annuelle/Puissance DC installée peut facilement vous permettre de sélectionner la bonne orientation. En l'occurence dans votre cas c'est le sud-est ci dessus qui l'emporte.


Comme l'a dit @Patdec, en répartissant les panneaux sur 2 orientations plutôt est/ouest, on va favoriser le lissage de la production, on produit plus au matin et plus au soir et on évite le typique pic de midi sur une orientation plein sud. Mais il ne faut pas oublier qu'un tel arrangement demandera quelques panneaux supplémentaires pour une production annuelle fixée (par rapport à une orientation favorisée sud).

Dernière édition:
  • #18
antoine7850 a dit:
T'as quelque chose d'autonome toi? Je vois juste quelqu'un qui produit autant qu'il ne consomme...le hic c'est que les deux périodes sont espacées de 6mois
Cliquez pour agrandir...
Lorsque la subtilité des propos échappent les esprits chagrins s'expriment.

  • #20
Je pense que c'est juste la manière de le dire :)

Ce qu'Antoine voulait exprimer c'est que la notion d'autonomie est faussée par le concept de compensation.
La vraie autonomie c'est l'utilisation de l'électricité quand elle est produite (ou en décalé via l'utilisation d'une batterie).

La vraie notion va bientôt remplacer l'ancienne puisque les jours de la compensation sont comptés...
