Ouverture pour passage de ma façade arrière vers ma nouvelle annexe

Bonjour à tous,

Dans notre projet d'agrandissement en autoconstruction d'une annexe en Ytong avec architecte, nous voici à l'étape de l'ouverture entre les deux bâtiments, et je me demande comment je vais bien procédé pour soutenir le tout le temps de mettre les poutrelles sur asselets. Ou mettre mes étançons et comment ?

Je dois ouvrir pour avoir une ouverture finie pour deux portes de 180x230 (le plafond fini sera lui à 2m60). La largeur de du mur de la façade arrière avec plafonnage fini du côté habitable fait 38 cm. Au dessus, j'ai un étage sur solives (maçonnerie hauteur +- de 2m50) puis le toit 2 versants. Le pignon est lui sur une autre face de la maison. On m'a proposé de mettre 2 HEA qui seront fixées entre-elles par 3 tiges sur la longueur en M12. J'aurais donc 36 cm et il me restera 2cm pour refaire le plafonnage du côté déjà habitable. L'autre côté sera à fleur du mur pour le nouveau plafonnage. D'après calcul, une HEA reprend 14 tonnes sur une longueur de 2000x1800, Fradeco pourra peut-être me le confirmer en passant par ici... . Au niveau de la partie qui repose sur asselets, combien devrais-je prévoir ? 20 cm ou plus ?

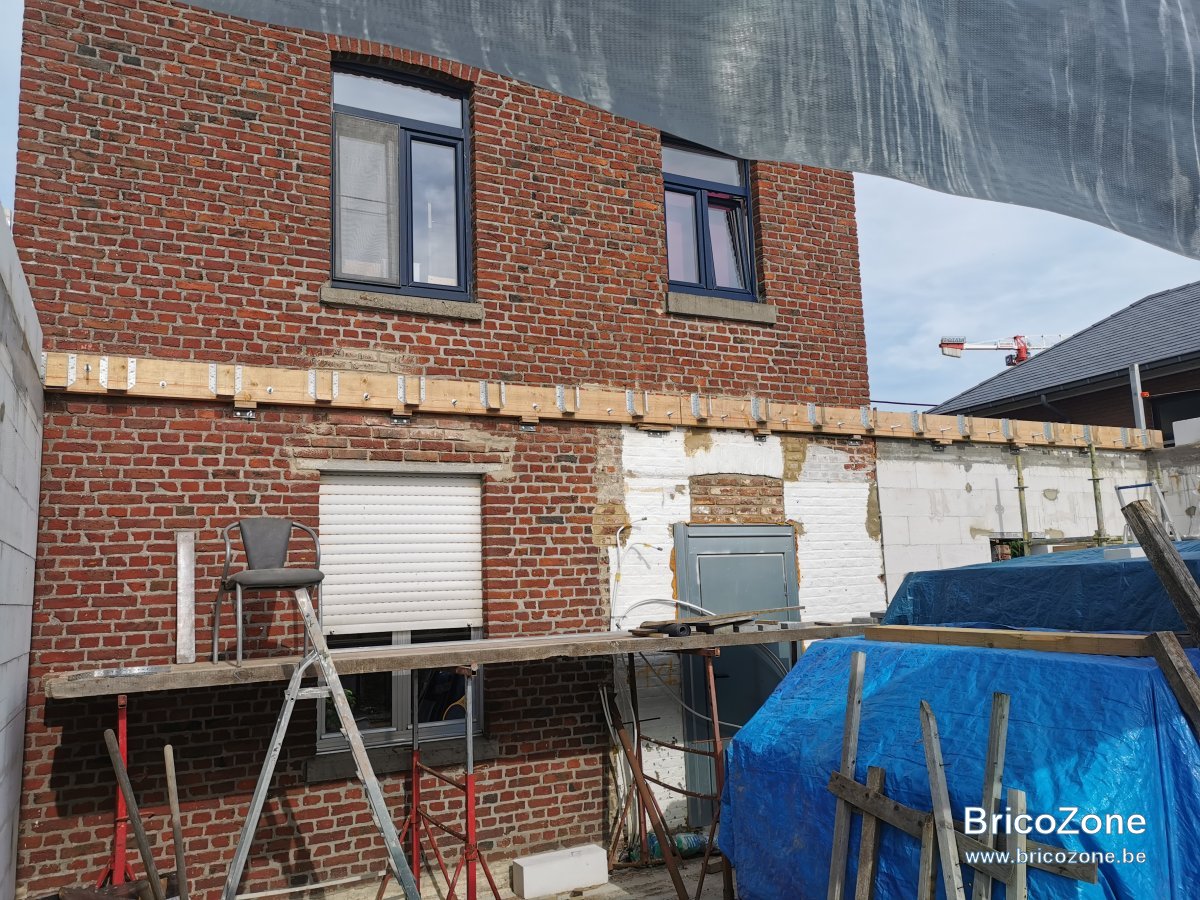

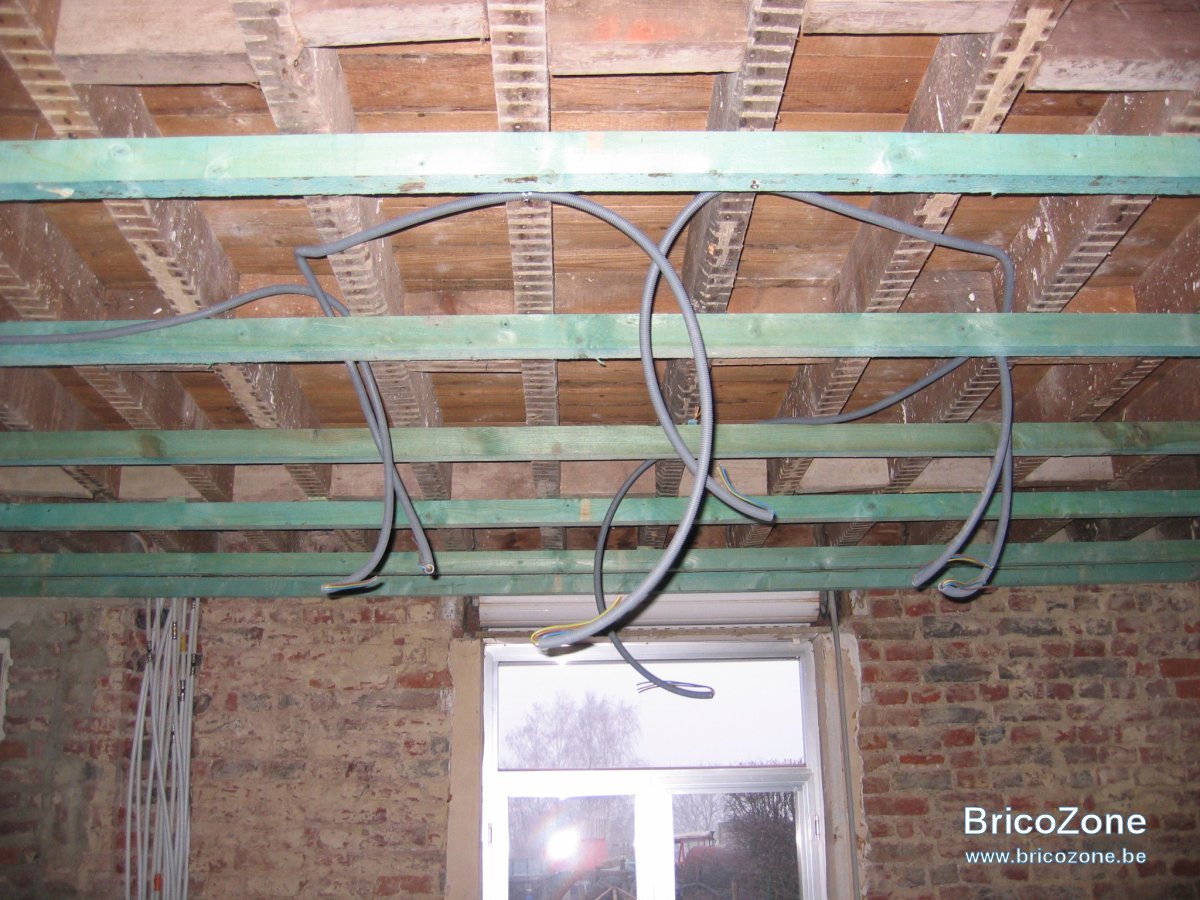

Je vous mets quelques photos de la situation avec une de ce qui a au dessus du plafond de la partie habitée. Ne jugez pas à refaire je fais tout en metal-stud comme dans ma nouvelle annexe mais c'était mes premiers travaux il y a 15 ans et depuis j'ai appris

Merci d'avance pour votre aide.

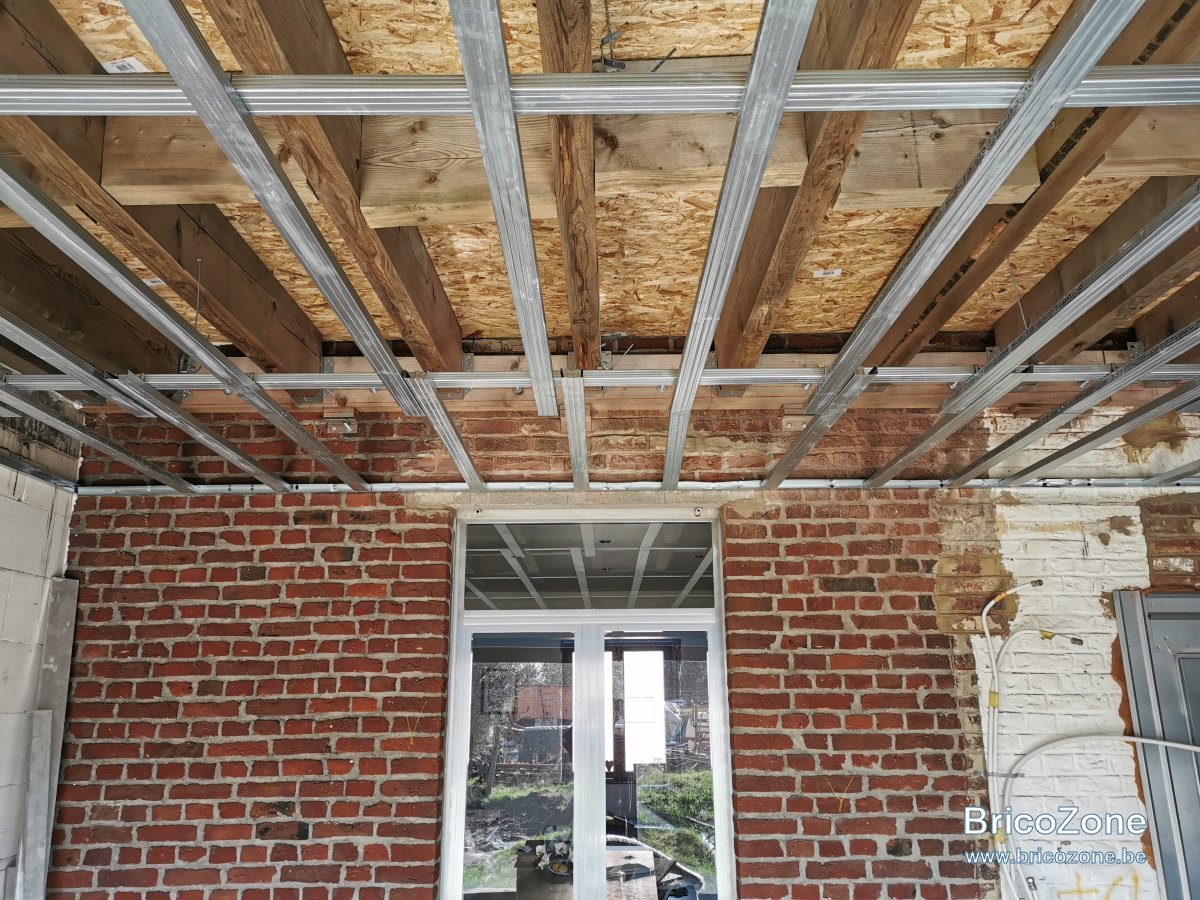

Partie nouvelle annexe

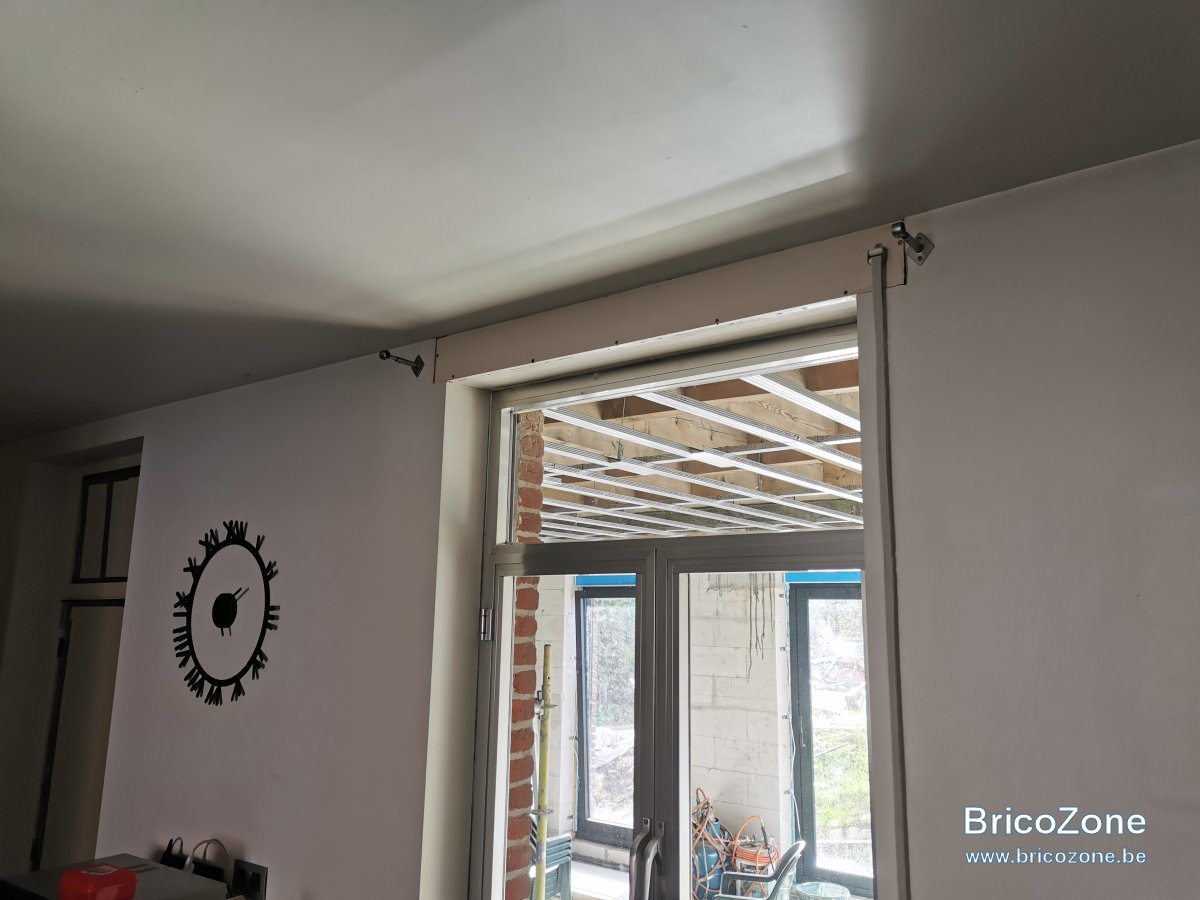

Partie Habitable

TontonR a dit:

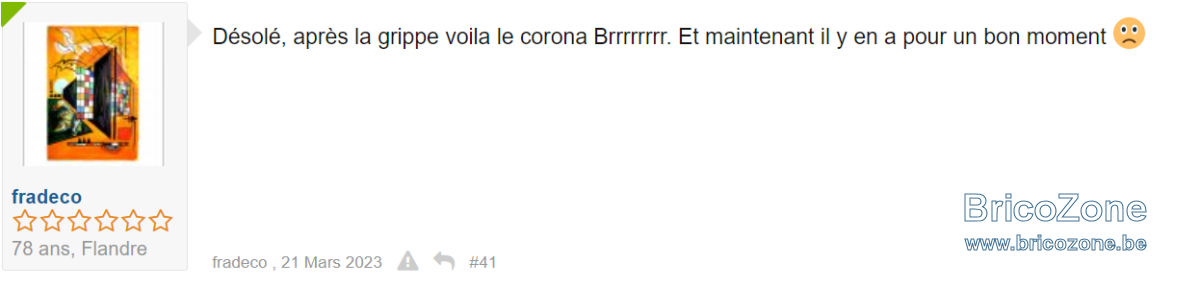

Voir la pièce jointe 136764

Cliquez pour agrandir...

Prompt rétablissement à lui !

Peut importe les chiffres annoncés c'est l'architecte et un ingénieur qui doivent prendre la décision du dimensionnement, sans compter que l'on pense à ce qu'il y a au dessus mais les fondations sont elles capables de reprendre la charge ?

neuneu a dit:

Peut importe les chiffres annoncés c'est l'architecte et un ingénieur qui doivent prendre la décision du dimensionnement, sans compter que l'on pense à ce qu'il y a au dessus mais les fondations sont elles capables de reprendre la charge ?

Cliquez pour agrandir...

L'avis de l'architecte arrive mais je voulais déjà avoir quelques avis pour entamer ma réflexion vu que je fais tout moi même depuis le début.

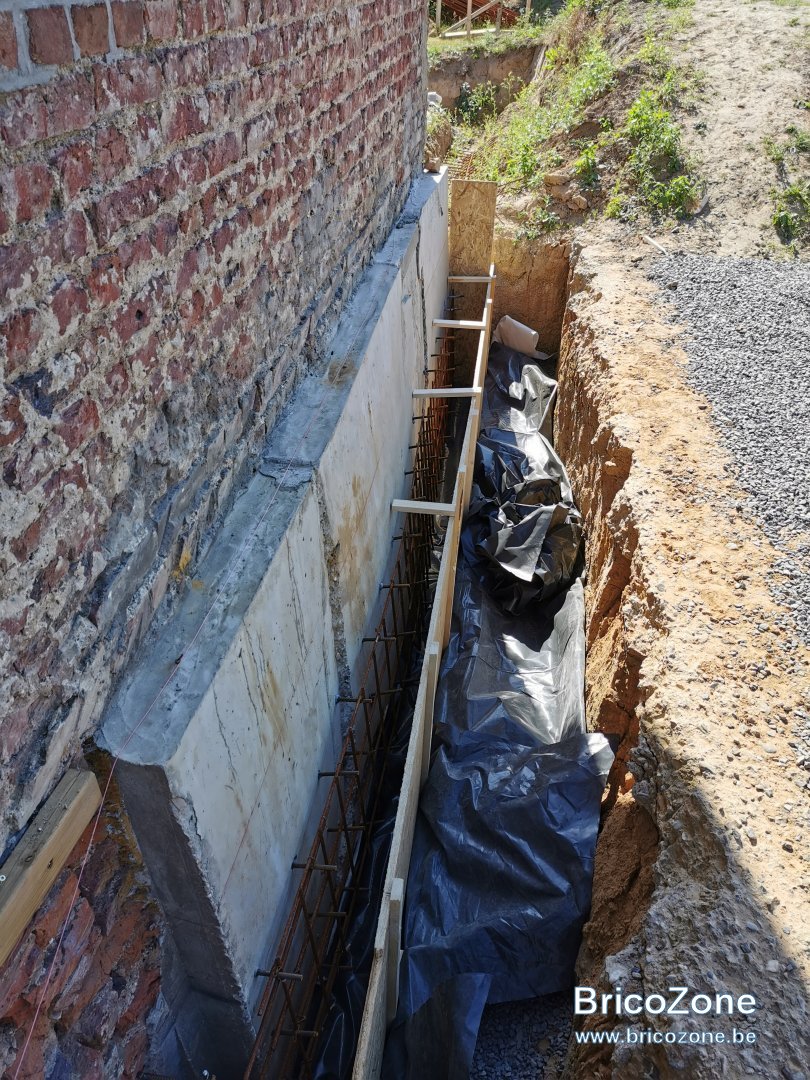

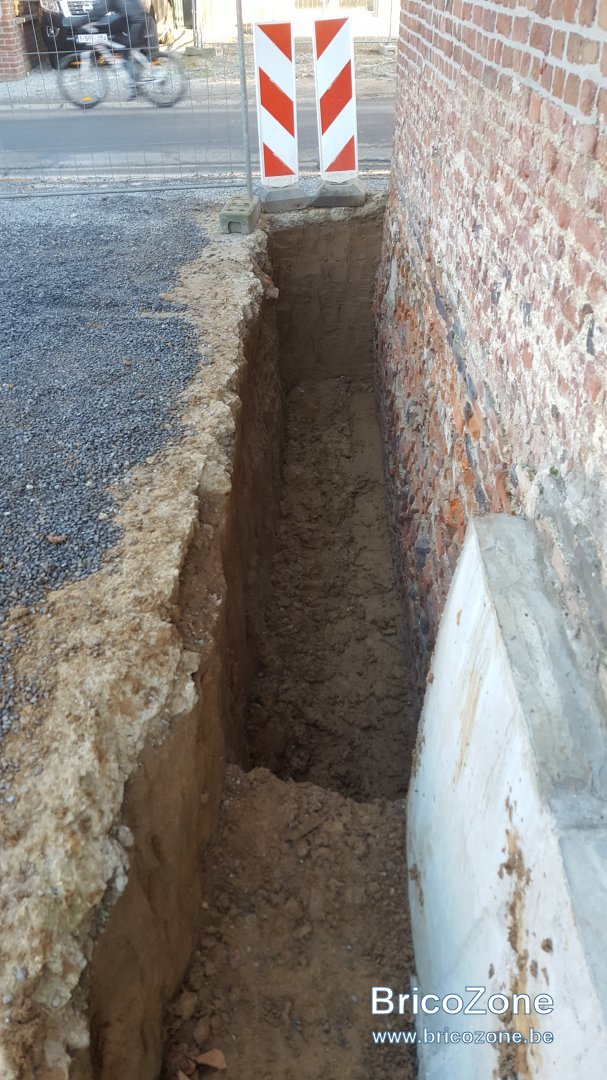

La maison a 130 ans donc elle ne possède pas de fondation à proprement parlé. Sur le devant j'ai une cave de 4x4 avec mur qui descendent de 1m80 dans le sol qui fait office mais à cette époque les maisons étaient construites à même l'argile. Le mur dans la terre doit descendre de 30 cm max. Pour mon extension j'ai d'ailleurs dû faire une reprise sous fondation pour ma nouvelle construction parce que j'étais trop bas avec mon pieds hors gel (voir photos).

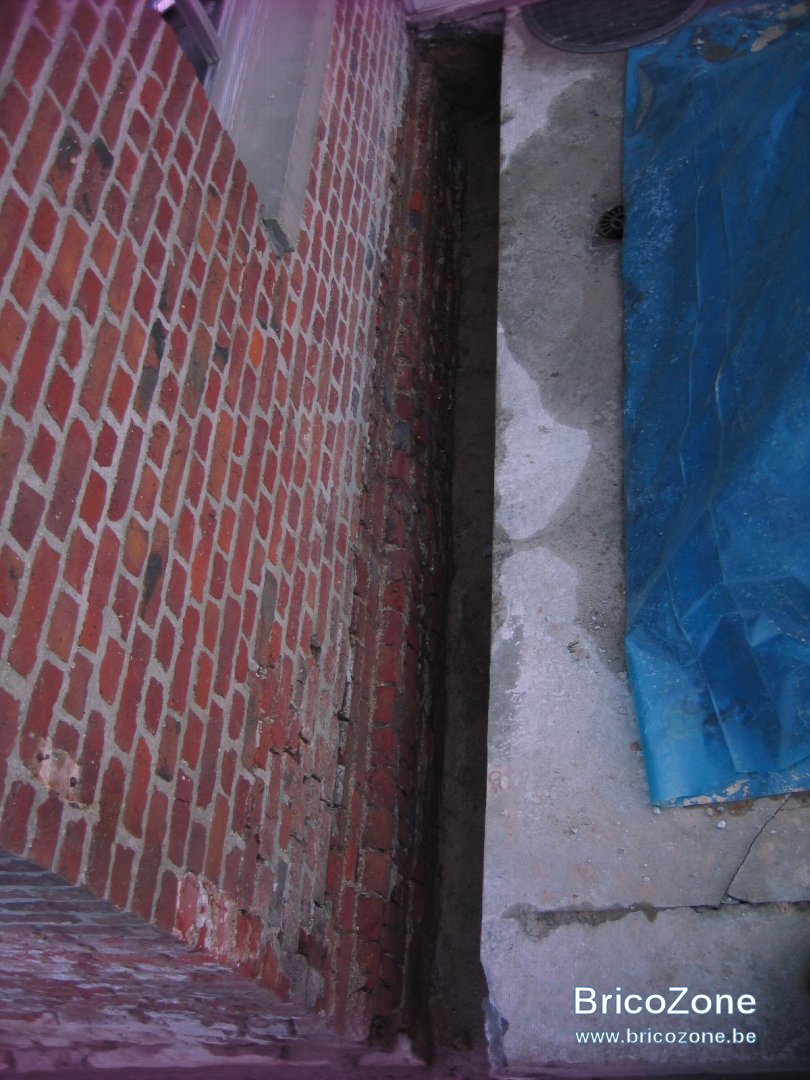

J'ai retrouvé une photo de la profondeur dans la terre d e la façade arrière quand j'avais dû intervenir pour des infiltrations à l'époque. Mur intérieur de +- 35 cm d'épaisseur donc là comme c'est plus large en terre ça doit faire +- un bon 40 cm en épaisseur.

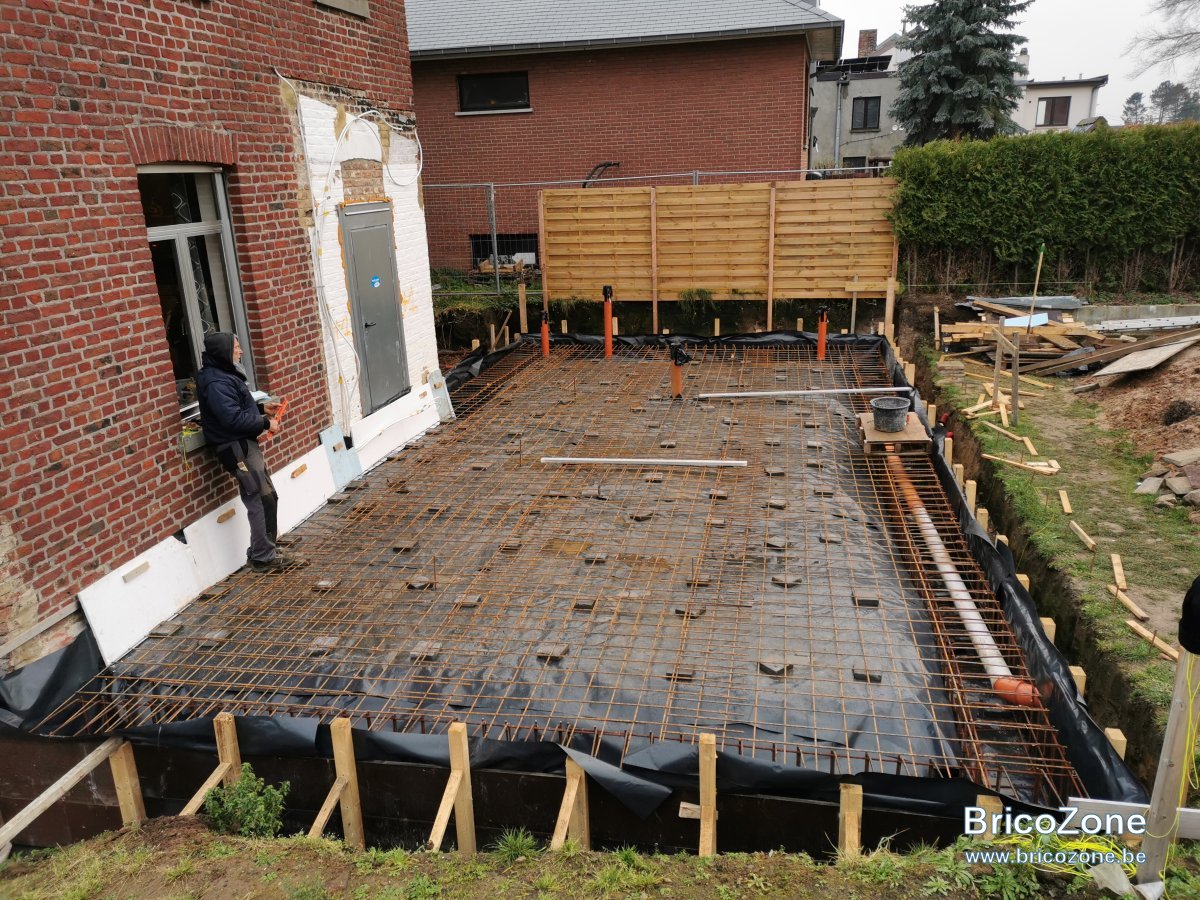

Et maintenant sont accolés à tous ça un radier de 20 cm et des pieds de 40 à -80 plus une structure toit plat en 10/30 avec muralière tout le long.
