Panne sèche-linge AEG lavatherm

Bonjour,
Depuis quelques temps mon sèche-linge AEG pose problème. Il démarre et s'arrête systématiquement après 4 minutes. Il s'arrête alors brusquement et le témoin du haut (réservoir) s'allume. Évidemment le réservoir est vide !
Et 4 minutes, ce n'est pas assez pour sécher du linge .
Quelqu'un peut m'orienter ?
Un tout grand merci,

Christophe

Bonjour Christophe,
Pour accéder à la configuration de votre SL, pourriez-vous préciser sa référence de modèle (alphanumérique) et son n° de produit (11 chiffres commençant par 91).
Ceux-ci figurent sur une étiquette d'identification située en bas de l'ouverture de chargement (porte ouverte donc).
Cordialement

Bonjour, merci déjà pour votre réponse. Je vous envoie ces informations dans le courant de la matinée.
À tout à l'heure
Christophe

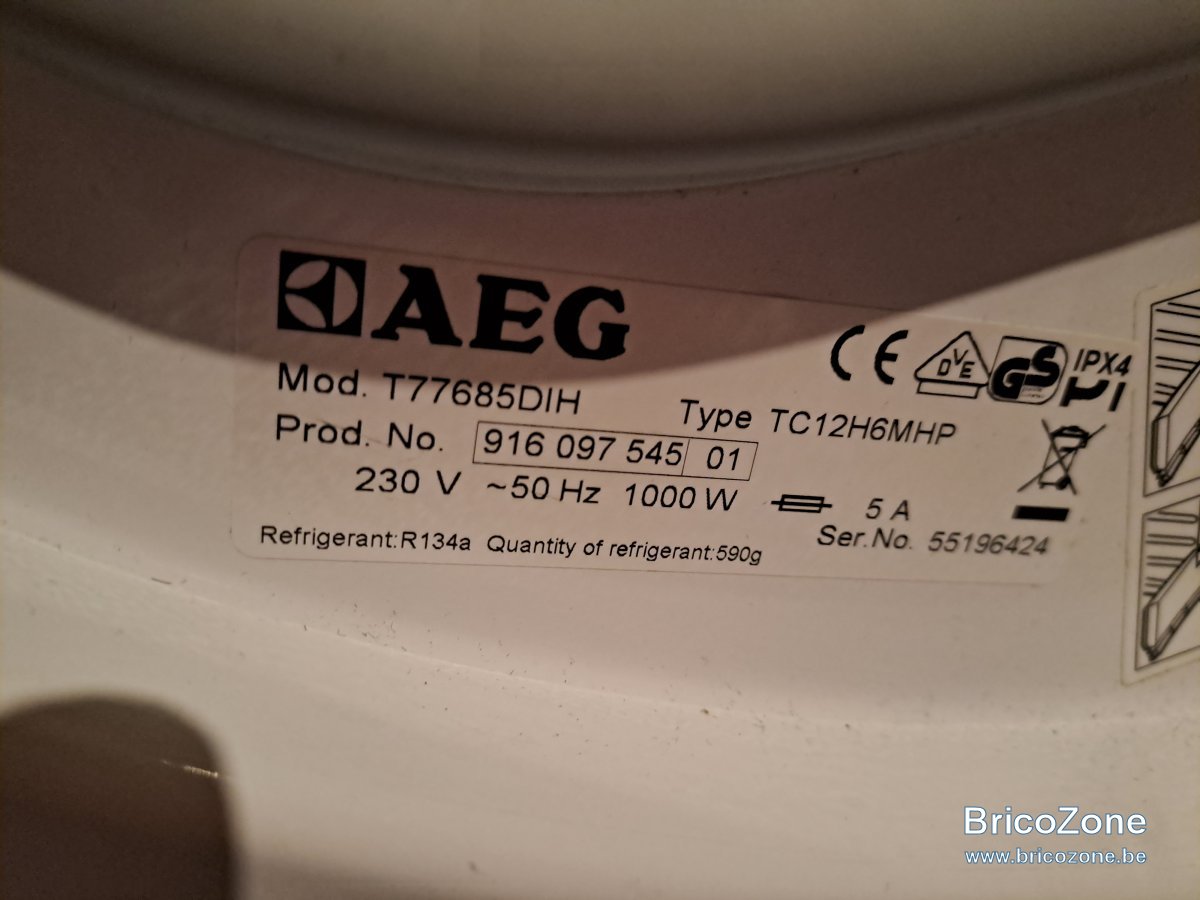

Bonjour, voici donc les références demandées, merci

Re-bonjour Christophe

Pour ce qui concerne la cause de l’arrêt du SL avec ce voyant ‘’Réservoir’’ qui s’allume alors que le réservoir supérieur d’eau est vide :

Cette anomalie est normalement provoquée par une impossibilité pour le système de relevage de l’eau de condensation d’envoyer cette eau d’un petit bac collecteur situé à l’AR droit (SL étant vu de l’AR) en partie basse du SL vers le réservoir que vous connaissez bien en haut du SL.

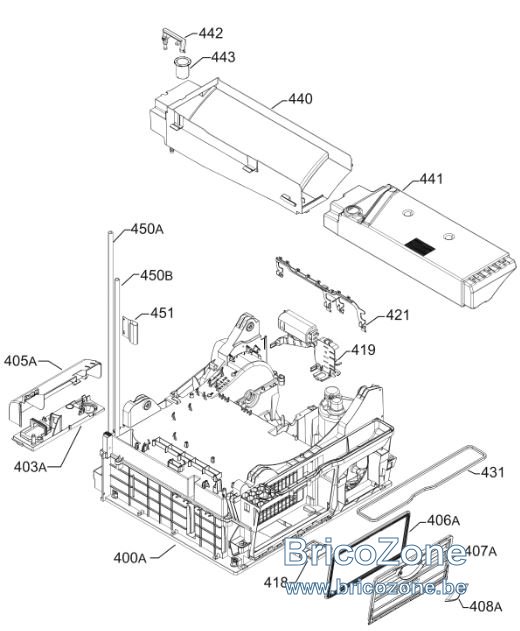

Ci-jointe une vue éclatée de votre modèle de LV qui permet de visualiser les différentes pièces concernées :

Le petit bac du bas fermé par le couvercle n°405A peut être encombré de peluches qui ont accompagné l’eau de condensation.

La pompe de relevage (disposée sur le support n° 403A) peut être bouchée par ces mêmes peluches.

Le tuyau n° 450A qui monte au réservoir peut également être obstrué.

Et enfin, le petit coude n° 442 de raccordement du tuyau au réservoir supérieur peut également être obstrué

Ci-jointe une image du couvercle n°405A qui doit être directement visible en bas et à droite (SL étant vu de l’AR).

Ce couvercle doit être fixé par 2 vis et simplement emboité ensuite

Ci-jointe également une vue du support n°405A de la pompe de relevage et du flotteur (la prise de vue est inversée : le côté gauche de l'image est, me semble-t-il, à droite en réalité quand on visualise le support de pompe en place sur le SL)

On doit pouvoir le désolidarisé assez facilement des bords du bac collecteur à l’aide d’un outil du type tournevis plat

Tous ces éléments, y compris le bac collecteur du bas, sont donc à nettoyer de tout dépôt (à priori constitué de peluches gorgées d’eau)

Précautions :

- Avant toute intervention pesez à débrancher le SL de sa prise murale.

- Ayant déposé la pompe de relevage et le flotteur avec micro-interrupteur, pensez à prendre des photos et de marquer les fils en vue du remontage.

De mon côté, suis preneur d’une vue d’ensemble de l’AR du LV, car je n’en ai pas trouvé pour illustrer la discussion. Idem de la pompe et du flotteur en place, juste après la dépose de leur couvercle.

Cordialement

Bonsoir,
Un tout grand merci, et quel pédagogue vous êtes, tout est limpide !
Je vais m'atteler à ça demain. Je vous tiens évidemment informé. Et bien entendu, je posterai une photo de la face arrière du sèche-linge.
Une très bonne soirée à vous !

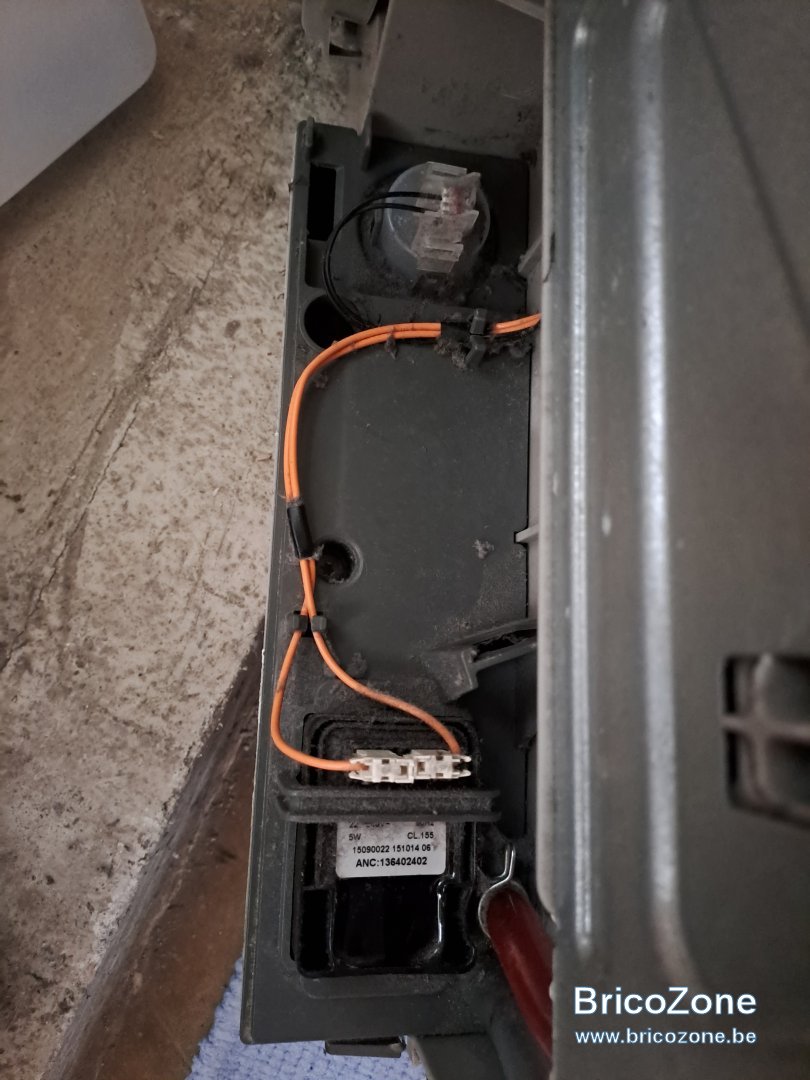

Bonjour, j'ai entamé les opérations. J'ai pu enlever le couvercle du bac inférieur. Pour la suite, j'ai quelques craintes car j'ai peur de casser ce qui ressemble à deuxième couvercle, en réalité la pièce qui sert de support à la pompe et au flotteur, si j'ai bien compris... ce 2e couvercle semble vouloir se désolidariser sur les côtés mais pas au centre (cf. photo jointe). Je peux passer un tournevis plat et faire levier à votre avis ?

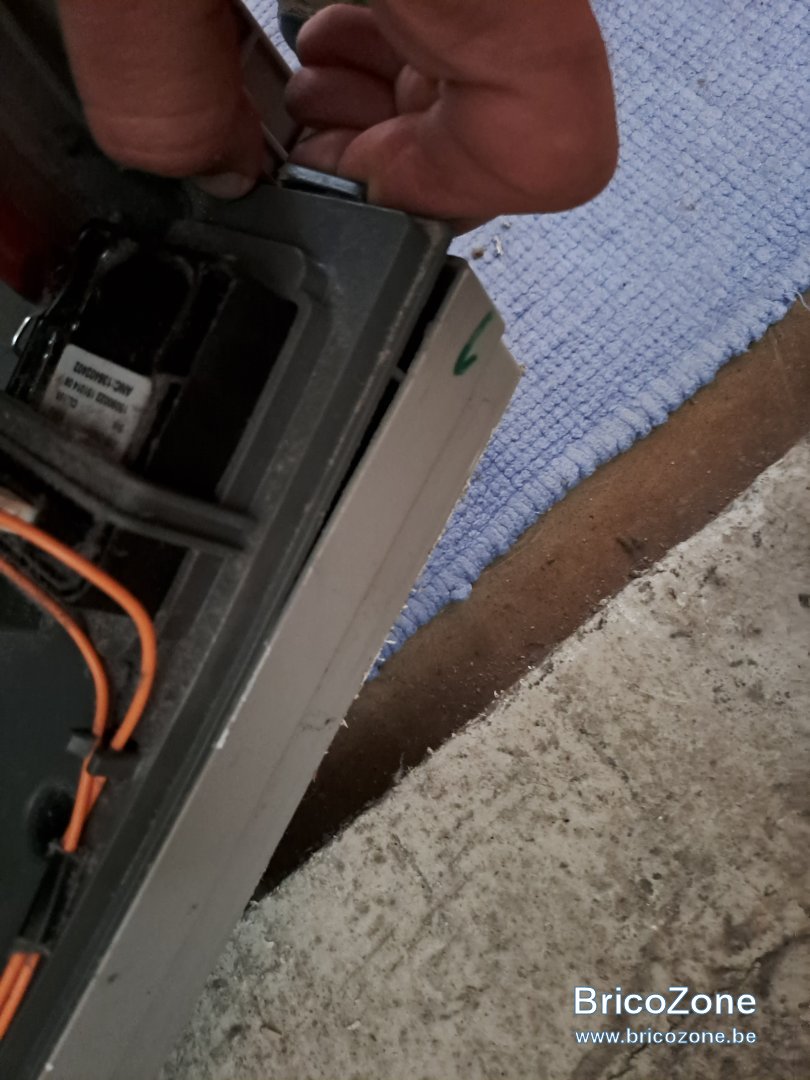

Je joins une photo d'ensemble de l'arrière et 2 autres photos, qui montrent où j'en suis

Bonjour,

Vous avez effectivement raison d’être prudent. Il me semblait que ce support était clipsé, mais il se pourrait bien qu’il soit maintenu en son milieu par une vis.

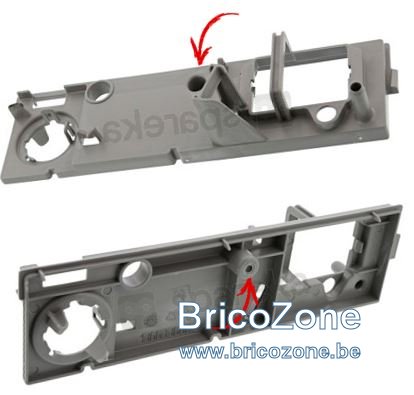

Ci-dessous une vue de dessous de ce support. On y voit effectivement un orifice qui pourrait bien être débouchant sur le dessus (flèches rouges).

Par le dessus, vous allez pouvoir vérifier si vous avez une tête de vis en regard de cet orifice.

Et avec la vue de dessous ci-jointe, vous pourrez visualiser ce à quoi il faut s'attendre .

>> Dites-nous ce qu'il en est

Bonne journée à vous

Re,

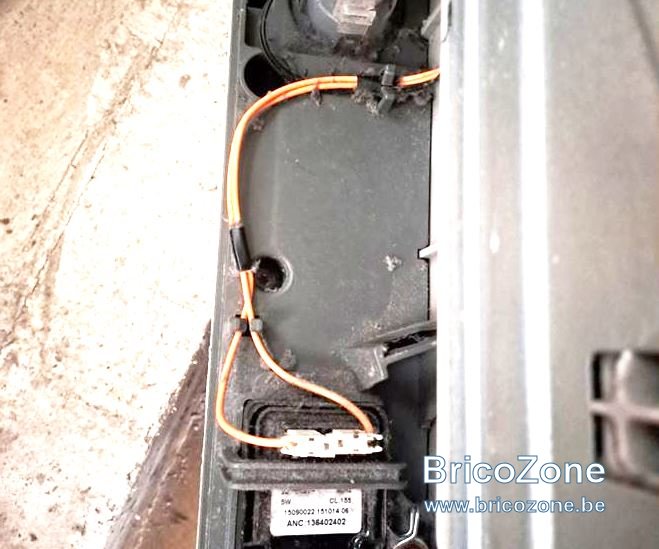

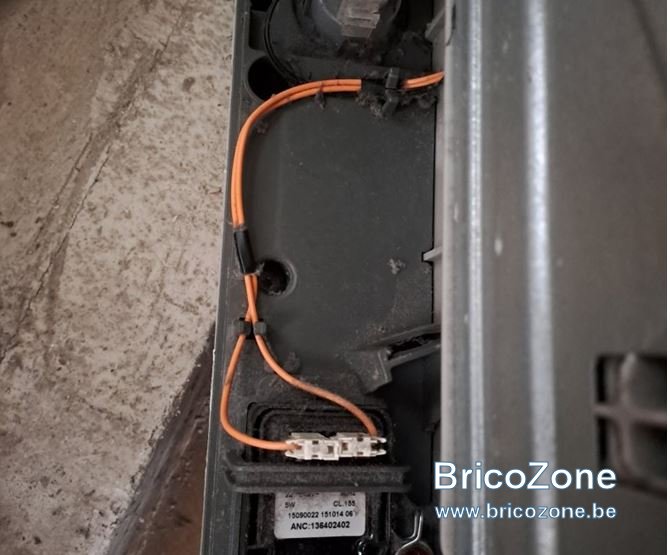

Effectivement, il doit y avoir une vis de fixation (vis Torx à priori dont on distingue la tête sur un extrait de votre photo (après application d'une sur-exposition sur photo n°2)).

Cordialement

En effet, vous êtes bien plus perspicace que moi, même à distance ! Je suis parvenu à l'enlever. Le bac est encore maintenu par les 2 tuyaux (le rouge et le blanc) mais il me semble que ce n'est que par une attache en métal clipsée. J'ai déjà eu une petite vue sur le bac qui ne paraît pas particulièrement sale... je poursuis ce soir. Merci à vous, à nouveau

Suite des opérations...

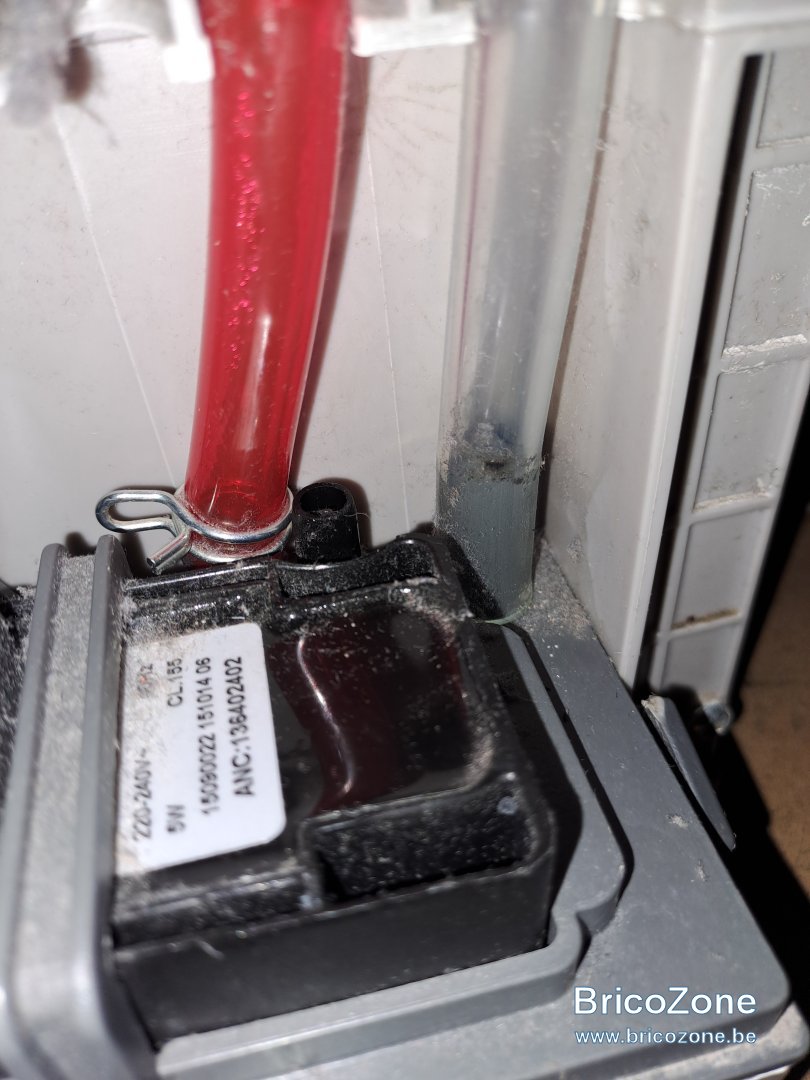

Il y a 2 tuyaux qui partent du bac du bas et remontent vers le haut : un rouge et un blanc. Je suis parvenu à détacher le tuyau rouge (qui n'a pas l'air encrassé) mais je ne vois comment je peux détacher le tuyau blanc... qui lui semble encrassé à la base (voyez le foncé sur la photo)

Savez-vous pourquoi il y a 2 tuyaux ? Et comment je pourrais parvenir à détacher le blanc ? Ce n'est visiblement pas le même système d'attache que le rouge... merci

Bonjour,

Le tuyau rouge est le tuyau de relevage de l'eau de condensation vers le tiroir à eau supérieur.
Le tuyau blanc est le tuyau de trop plein (en cas de nécessité) de ce même tiroir.

Le tuyau blanc devrait pouvoir se désolidariser du petit tube gris sur lequel il est branché en le tournant un peu sur ce tube tout en tirant légèrement dessus.
Mais si l'effort à appliquer vous parait trop important ou trop risqué, ce petit tuyau gris est débouchant sur la face inférieure du support de pompe. En passant par là, vous devriez donc trouver un moyen de nettoyer au moins sommairement le bas de tuyau blanc.

Ceci étant, s'agissant d'un tuyau de trop plein, ce ne devrait pas être lui qui est à l'origine de la fausse alerte ''tiroir à eau plein''.

>> Concernant le tuyau rouge, qui permet de remonter l'eau de condensation dans le tiroir supérieur, avez-vous cherché à souffler dedans pour vous assurer que lui-même ou le tube raccord sur lequel il est branché en haut ne sont pas bouchés ?

>> Et avez-vous contrôlé le fonctionnement du flotteur, de son micro-interrupteur et de la pompe de relevage ?

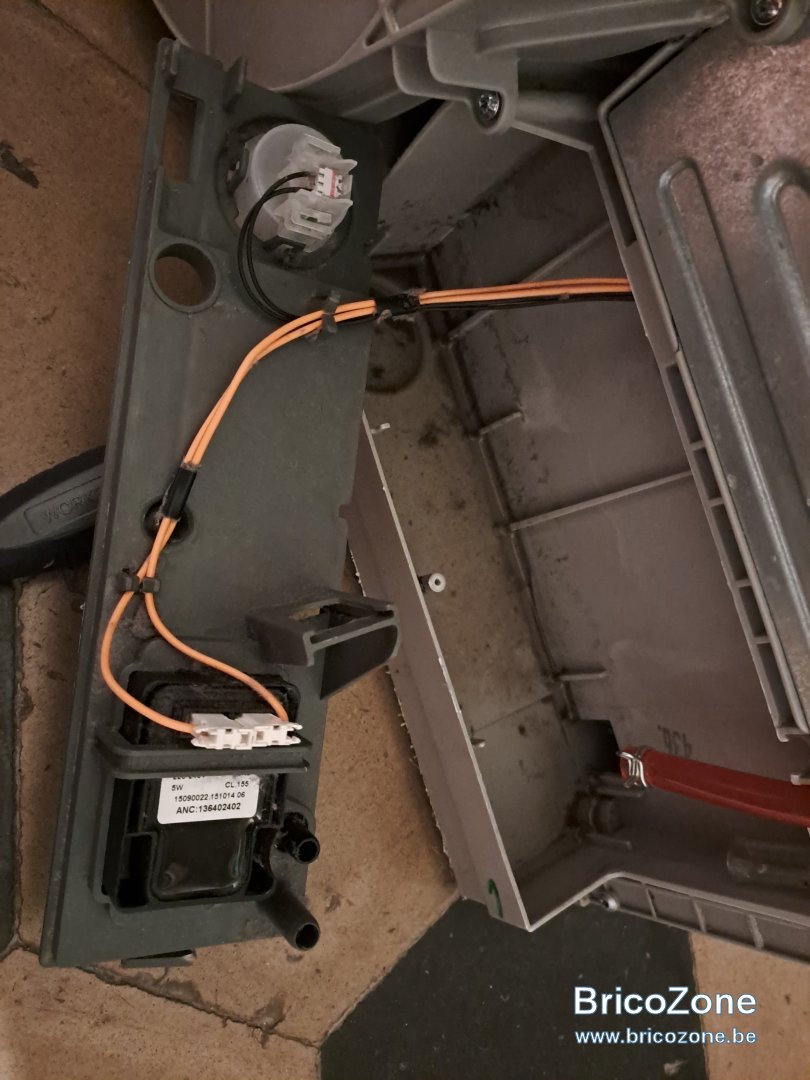

Bonsoir, je m'y remets quelque peu... je suis parvenu à détacher le tuyau blanc également et donc à sortir le support de la pompe et du flotteur. Les tuyaux ne paraissent pas bouchés et l'ensemble ne me paraît pas non plus suffisamment sale pour faire un bouchon quelque part. Ma question est maintenant : comment contrôler le fonctionnement du flotteur et de la pompe ? À l'œil nu je ne vois rien mais je passe peut-être à côté de quelque chose... merci

Bonsoir emzatop,


L’aspiration de la pompe se fait par le bas dans le bac de récupération de l’eau de condensation.

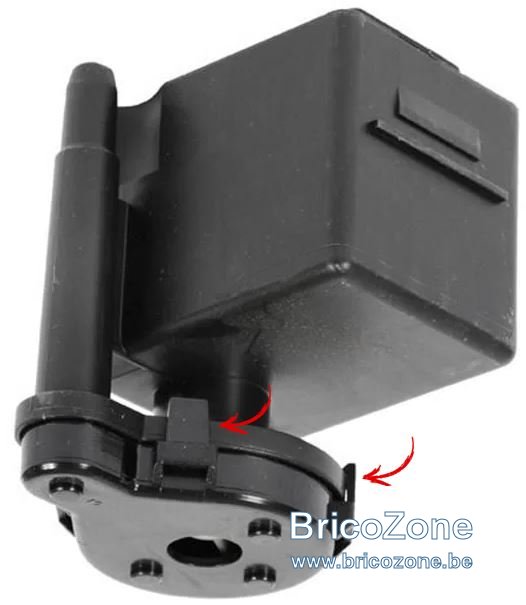

Pour vérifier déjà si la pompe n’est pas bouchée, en bas de cette pompe, le carter inférieur est clipsé en 4 points (voir photo ci-jointe : on y voit 2 des 4 clips).

Ces clips sont à manœuvrer avec précaution pour ne pas les casser.

L’ouverture de ce carter permettra de vérifier s’il n’est pas obstrué par des peluches.


Autre solution :

Cette pompe fonctionne sur 220v (indiqué sur l’étiquette).

Pour vérifier son fonctionnement, il faudrait installer deux cosses Faston sur un câble électrique, et brancher ces 2 cosses en lieu et place du connecteur de pompe.

Installer un bout de tuyau sur la pompe (tuyau à faire verser dans un seau)

Verser un peu d’eau dans le bac où plonge la partie inférieure de la pompe ou dans un autre récipient et brancher le câble sur une prise de courant.

Vous verrez tout de suite si votre pompe a un bon débit ou non.

Opération à réaliser en prenant toutes les précautions nécessaires puisque l’on effectue un branchement électrique à proximité de réserves d’eau.


Si la pompe fonctionne lors de ce 1er test, rebrancher la pompe sur son tuyau rouge et refaite le test.

Vous allez ainsi pouvoir vérifier si l’eau que vous versez dans le bac de récupération des eaux de condensation est bien refoulée jusque dans le tiroir supérieur.


Cordialement

Pour vérifier le flotteur, vous devriez pouvoir procéder de la façon suivante :

- Vérifier que le flotteur coulisse bien dans son guide cylindrique

- Enlever son connecteur et préparer-vous à mesurer une résistance à ses bornes à l’aide d’un ohmmètre (calibre sur continuité)

- Verser de l’eau dans le bac de réception des eaux de condensation. Cela devrait fermerer un micro-interrupteur.

Avant remplissage, la mesure devrait être infinie

Après remplissage du bac, la résistance devrait devenir quasiment nulle

>> Quelles valeurs trouvez-vous ?

Bonne fin de soirée à vous

À nouveau, un tout grand merci pour votre guidage. Je vais ce soir ou demain procéder à la vérification de la propreté de la pompe.
Par contre, les 2 opérations électriques sont hors du champ de mes compétences, et en premier lieu parce que je n'ai pas le matériel nécessaire...
Je vous tiens informé néanmoins.
Bonne soirée

Bonsoir,

C’est vraiment dommage que vous ne puissiez pas faire les 2 tests d’alimentation électrique de la pompe de relevage.

Il suffisait simplement de sertir des cosses femelle (dont l’image est jointe) sur les 2 fils d’alimentation d’un vieux câble équipé de sa fiche murale.

A noter que l’on trouve facilement ces cosses (dimension 6,3 sans doute) pour un prix très modeste. Elles se brancheraient en lieu et place des connecteurs actuels de la pompe de relevage.

Pour le sertissage, à défaut de disposer d’une pince de sertissage, il suffirait de glisser l’extrémité dénudée de chacun des fils d’alimentation du vieux câble dans le fût de chaque cosse et d’écraser leur fût isolé à l’aide d’une pince multiprise.

A noter simplement que le fil de masse (de couleur vert et jaune) du vieux câble n’est pas à utiliser.

Mais le mieux serait de faire réaliser ce câble d’alimentation par une connaissance qui serait en mesure de le faire, car ces tests sont vraiment nécessaires pour savoir ce qui fonctionne ou non

PS : disposeriez-vous d’un multimètre pour vérifier la résistance de l’enroulement de la pompe ?

Bonne soirée à vous.
