Passage d'un circuit 12V à 220V

  • #1
Bonjour à tous,

Je souhaite remplacer mes ampoules Halogène par un système LED afin d'avoir une économie sur ma consommation.

Tout le rez-de-chaussé de ma maison est équipé de transformateur de sécurité 220/12V pour alimenter tout les spot halogènes 50W. Il y a un transformateur de sécurité par Spot, et plusieurs Spot sont commandé par un même interrupteur.

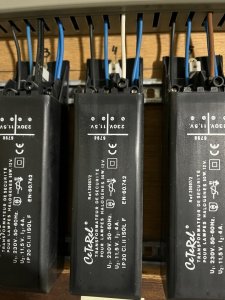

Voici le modèle de transformateur de sécurité (dont je n'arrive pas à trouver la notice ou la référence sur le net:

Ce que je pensais faire était de tout mettre en 220V directement.
Pour ce faire, je voulais essayer avec sur un seul transformateur commandé par un seul interrupteur, avec les étapes suivantes:
- Couper électricité au tableau (bien évidement)
- by-passé le transformateur (le 4 sur la photo) en reliant avec un WAGO les 2 fils bleu d'entrée 220 avec le bleu 12V de sortie, et le fils blanc d'entrée 220V au noir de sortie 12 V. Il semble que l'on soit sur la même section (diamètre de cable 2,5mm / 2,65mm en faite incluant la gêne)
- les fils de sortie passe actuelle dans les Hourdis (donc je suppose pas trop de risque)

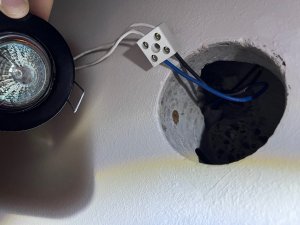

- je remplace le spot 12V par un Spot 220V

- puis je re-branche.

Qu'en dites vous ?

Y-a-t-il des conseils ou erreurs à ne pas faire ?

Merci d'avance !

  • #2
Merci Super Toto,

Peux tu me dire ce que tu entends par

"Le montage du départ n'était clairement pas une bonne idée, selon la longueur la chute de tension, donc l'échauffement donc les risques d'incendie étaient élevés."

Pour la section de fils je viens de mesurer au pied à coulisse (tout les fils aussi bien ceux sources 220V que ceux de sortie qui étaient utilisés pour le 12V):
- on est sur le conducteur en diamètre 1,4mm donc c'est du 1.5²
- pour l'isolation le diamètre avec la gaine est de 2,6mm donc (2,6 - 1,4)/2= 0,6mm d'isolation
- Il n'y a pas de fils de terre (les transfo de sécurité n'en ayant pas besoins car justement si j'ai bien compris ce sont des transfo dit de de sécurité et non normal qui permet de ne pas avoir de besoins de mise à la terre, et fait pour les endroits sensible type salle de bain)

Bon j'ai testé (vu que c'est pour supporter seulement un spot de 4,8W) et ça fonctionne correctement :)

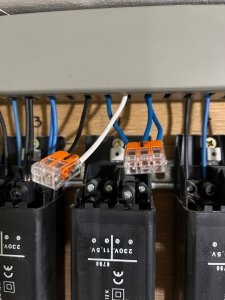

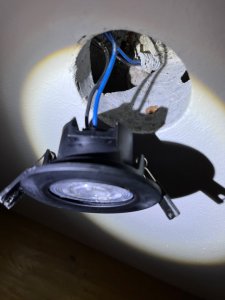

IMG_9771.jpg IMG_9772.jpg

Bon faudra faire plus proprement, là c'est temporaire.

Avant de refermer/encastrer le spot, je voulais savoir si il y avait un risque (et en fait savoir aussi si "avant ma modification", sur le système initial avec une "transformateur de sécurité" il y avait un risque ou pas ou plus ou moindre ou kif kif :laughing:) ?

La prochaine étape serait de faire de même avec 3 autre transformateur qui alimente chacun un spot, ça ferait donc 3 x 4,8W. Avec la grande question que ces 3 spots sont rattaché à un interrupteur dimmer qui est celui d'origine pour aller sur les 12V. Si je garde ce dimmer (juste pour allumer / eteindre et non en dimmer car c'est des spot wifi connectés) est ce que ça fonctionnera sur le 220V ?

Merci

  • #3
Des soit à led? yaka les transfo à changer éventuellement

  • #4
Oui en LED mais je voulais des Spot connecté (domotique) donc 220V.
J'avais pensé à changer les transfo mais du coup je resterais en 12V et la domotique est majoritairement en 220.

  • #5
on/off ou variateur?

  • #6
Il fait les 2:
- Appuie Bref: on / off
- rester appuyer: variateur + / -

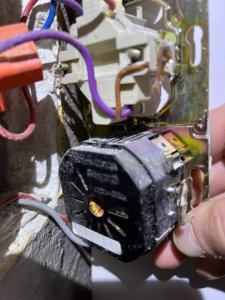

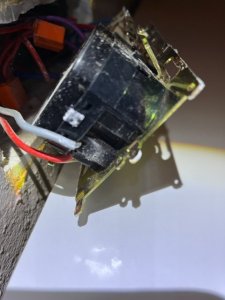

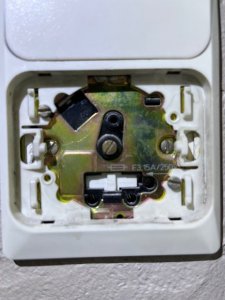

Visiblement c'est un variateur de marque Legrand, sur du 220v (230V 50Hz)

Donc ça devrait passer avec des LED 220 ? (en by-passant mes 3 transfo) il y aura donc 3x 4,8 W a tenir

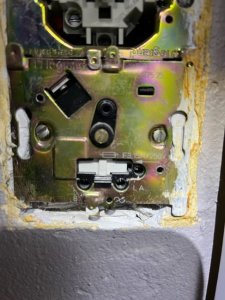

IMG_9773.jpg IMG_9774.jpg

  • #7
voir si c'est compatible pour les led.....

  • #8
Et faut des leds dimmables...

  • #9
Avec le Dimmer existant ça clignotait.
J'ai remplacé le Dimmer par un interrupteur et ça marche super !

Pas besoins d'avoir des led dimmables, c'est des WIFI et je contrôle luminosité et température de la lumière via smartphone mais également via télécommande et dimmer wifi sans fils électronique.

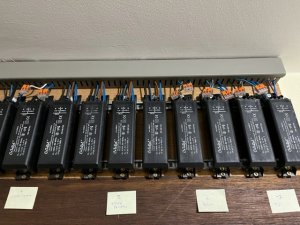

Par contre ça fait bien dégeu... avec les WAGO apparent... Y--a-t-il un risque, peut-on améliorer ?


Dernière édition:
  • #10
Ça doit obligatoirement être caché forcément... Comme devait l'être aussi les fils et les connexions aux transfos.


Soit faire un grand couvercle, soit, mettre une boite de dérivation.


Toute connexion doit obligatoirement se faire dans une boite/un coffret, ou, aux bornes des appareils.

Comme c'est là, la double isolation n'est pas respectée.

Dernière édition:
  • #11
Merci pour les conseils :)

Pour la double isolation que proposez vous comme coffret ?
A savoir que quand on a acheté Vinc*te à valider la conformité électrique et selon l'ancien proprio il ne fallait surtout pas mettre les transfo fermés pour ne pas avoir de surchauffe (dissipation de chaleur)

  • #12
Ils ont laissé passer, ça oui, peut-être... Mais, clairement, ce n'est pas conforme... C'est logique quand-même.

On ne peut jamais voir du vob, c'est interdit.


N'importe quelle boite de dérivation ou coffret convient (si coffret, il faut boucher les trous avec un plastron).
