Percage dans poutre HEB

K

kapwing

• 22 Janvier 2021

• #1

Bonjour,

Je présente la situation:
- un garage de 4.2m de large, et 11.7m de long
- au dessus, une partie du rdc

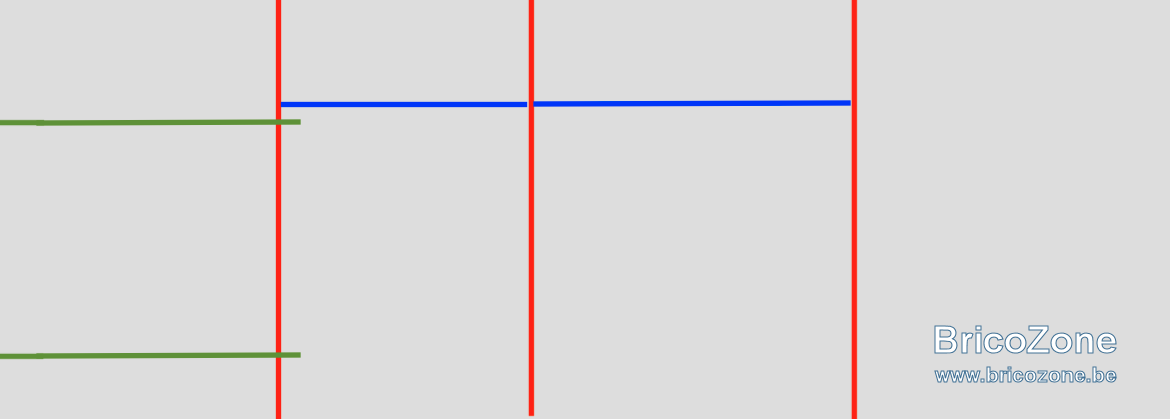

- 3 poutrelles HEB 160, comme suit || 2.8m | 2.5m | 3.2m | 3.2m || (en rouge)
- 2 poutrelles HEB 140, entre les 3 poutrelles, à 1m du mur (en bleu)
- je souhaite faire passer 2 rails dans l'âme de la première poutrelle de 160. Idealement des trous de 5 sur 10 cm, à environ 1.2m du mur proche des poutrelles de 140, et 60 cm de l'autre mur (en vert)
- les poutrelles ont été placées il y a plus de 40 ans. Je ne sais pas de combien elles rentre dans les murs, mais sans doute d'environ 20 cm (les murs sont des blocs en béton creux en 20x40)

Est-ce que les trous présentent un gros risque pour la stabilité de la poutre ? Si ils sont faits au milieu (donc dans le 1/3 central) ou plus haut (mais toujours dans l'âme) ?
En cas de doute je demanderai à un ingénieur.
Quelle forme devraient avoir les trous ? rectangles aux coins arrondis ? ovales plus larges ?

Déjà merci pour vos commentaires !

K



neuneu

• 22 Janvier 2021

• #2

sorry j'ai rien compris
pourquoi des trous, les rails savent se glisser entre le HEB 160



bawigost

• 22 Janvier 2021

• #3

Je ne pense pas que le trous soit un problème.
Par contre comment compter vous le faire ce trou?



K

kapwing

• 22 Janvier 2021

• #4

Avec une image ?
Les rails doivent être longs et doivent passer à travers l'âme de la poutrelle. Donc besoin de trous.

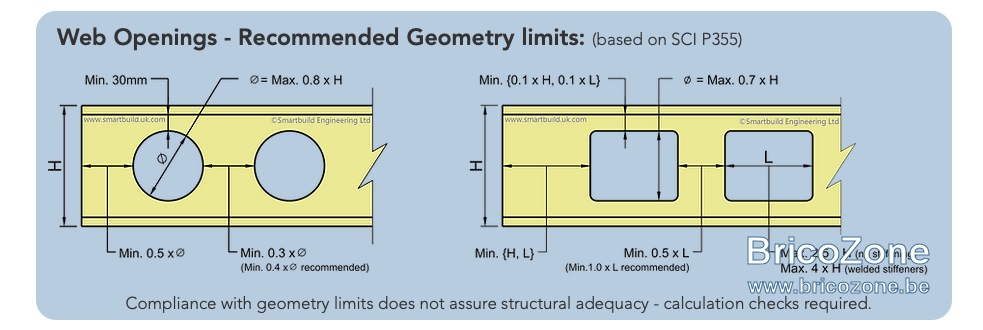

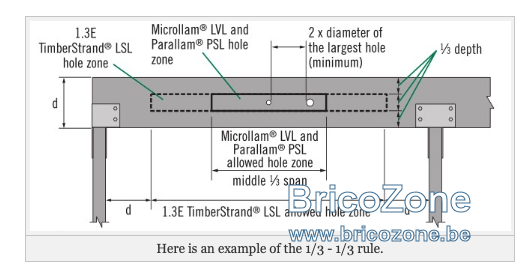

J'ai trouvé des infos intéressantes qui parlent d'une règle des 2 x 1/3. Percer dans le 1/3 du milieu (en hauteur et en largeur) serait autorisé sous certaines conditions.



K

kapwing

• 22 Janvier 2021

• #5

Merci pour la réponse.
Le trou sera fait par un professionnel (c'est pour mettre une porte de garage). Je vérifierai avec eux qu'ils n'y vont pas à la disqueuse. Au pire, si c'est trop risqué on fait passer les rails en dessous des HEB, mais c'est moins joli, et on perd des cm.



eljub

• 22 Janvier 2021

• #6

Pour avoir recouper au plasma deux trous dans ma HEB260 pour le passe de tuyau, c'est long et difficile d'être précis

Et moi je n'ai pas coupé dans l'âme mais sur le plat du dessus donc plus simple d'accès

Je serais curieux de voir la réalisation de ces trous



K

kapwing

• 22 Janvier 2021

• #7

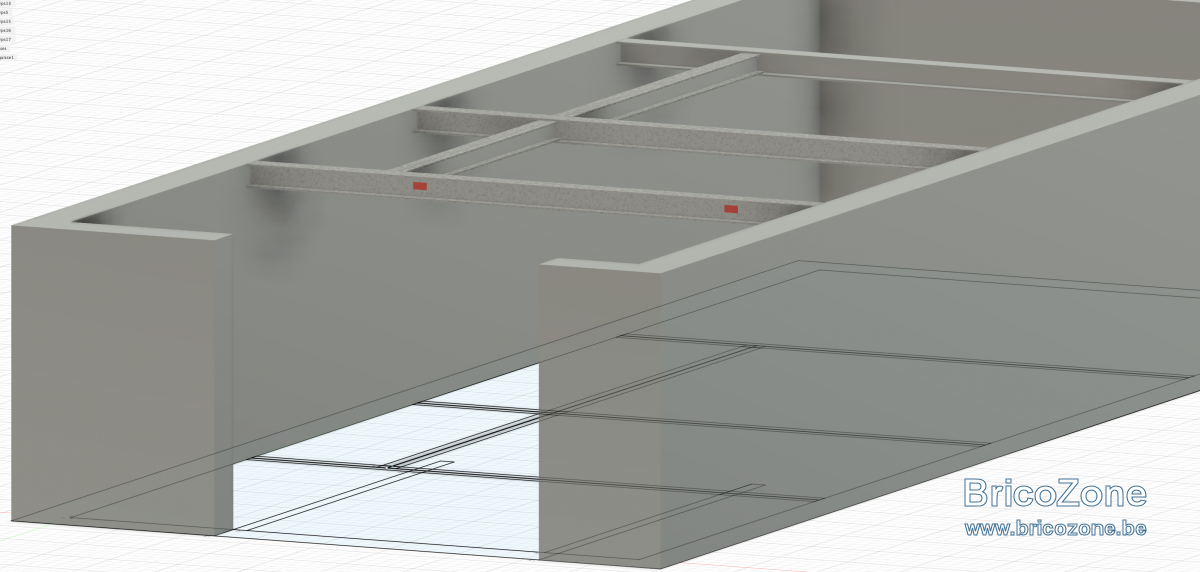

Un plan en 3D. Les poutres sont toutes apparentes. Donc l'accès ne devrais pas poser trop de problème. Ca c'est l'étape suivante.



neuneu

• 22 Janvier 2021

• #8

je ne vois pas en quoi le passage de rail de la porte va aider ?
la porte sectionnelle va venir s'encastrer dans le H
autant se reprendre en dessous



Carbu

• 22 Janvier 2021

• #9

Les trous, à la scie cloche, ça doit se faire sans soucis



eljub

• 22 Janvier 2021

• #10

Carbu a dit:

Les trous, à la scie cloche, ça doit se faire sans soucis

Cliquez pour agrandir...

mouais, on parle pas d'une tôle de 1mm, ça va chauffer bcp, une bête scie cloche va perdre toutes ses dents je pense



eljub

• 22 Janvier 2021

• #11

neuneu a dit:

je ne vois pas en quoi le passage de rail de la porte va aider ?
la porte sectionnelle va venir s'encastrer dans le H
autant se reprendre en dessous

Cliquez pour agrandir...

effectivement, en y repensant c'est bizarre comme montage



svend

• 22 Janvier 2021

• #12

Bonjour,

Ce type de fixation ne pourraît pas convenir? (crapaud de fixation)



neuneu

• 22 Janvier 2021

• #13

toutes les fixations seraient bonnes mais comme la porte coulisse dans les rails



Carbu

• 22 Janvier 2021

• #14

eljub a dit:

mouais, on parle pas d'une tôle de 1mm, ça va chauffer bcp, une bête scie cloche va perdre toutes ses dents je pense

Cliquez pour agrandir...

J'ai déjà foré de l'acier de 20mm à la scie cloche avec une scie de ce type…
Evidemment il faut refroidir à l'huile de coupe…
Mais ça fonctionne très bien et la cloche (pas moi hein) a survécu



eljub

• 22 Janvier 2021

• #15

20mm, tu as mis combien de temps par trou ?



neuneu

• 22 Janvier 2021

• #16

perceuse magnétique et le tour est joué



Carbu

• 22 Janvier 2021

• #17

eljub a dit:

20mm, tu as mis combien de temps par trou ?

Cliquez pour agrandir...

Ca ne m'a pas marqué mais ça va assez vite …

Mais plaque à l'horizontale, perceuse à colonne et spray dans 1 main, ça ne prend pas 5 min



eljub

• 22 Janvier 2021

• #18

Carbu a dit:

Ca ne m'a pas marqué mais ça va assez vite …

Mais plaque à l'horizontale, perceuse à colonne et spray dans 1 main, ça ne prend pas 5 min

Cliquez pour agrandir...

ici sans foreuse magnétique comme conseil @neuneu, ça sera plus compliqué



neuneu

• 22 Janvier 2021

• #19

de toute façon je vois pas l'intérêt de percer pour la porte
