Piloter un moteur volet roulant ACM Matic 30 radio en Wi-fi

Gerronimo

• 23 Juillet 2024

• #1

Bonjour à tous.

Je sollicite votre précieuse aide, j'ai un voisin qui souhaite pouvoir commander ses volets roulant en wi-fi (via son smartphone) de marque ACM Matic 30 qui ne sont pour le moment pilotable que via télécommande radio.



Dans la boite de dérivation, l'alimentation 230V va directement vers le moteur du volet, je ne vois pas les 2 fils pour piloter la montée ou les descente. Il n'y a que ces 3 fils noir, blanc et noir non utilisé en plus. Je pensai que ces fils pourraient permettre de commande le volet via un interrupteur (ou raccorder mon module wi-fi), mais lors de la montée/descente du volet via télécommande, je ne détecte aucune tension sur aucun de ces 3 fils.. Je ne parviens pas non plus à trouver un schéma de câblage sur internet pour savoir ) quoi ils servent. Quelqu'un à une idée s'ils peuvent me servir ?

Dans le cas ou ces 3 fils ne seraient pas utilisables dans mon cas, existe t-il un module wi-fi qui capterai les ondes radios de ces volets et qui permettrait de commander les volets par wi-fi?

Merci d'avance pour votre aide.



twautele

• 24 Juillet 2024

• #2

raccordement :

https://www.cadistribution.com/wp-c...7/matic_moteur_tubulaire_acm_instructions.pdf

apparement le système de commande rf433 est à code roulant (sécurisé) et pas repris dans la longue liste d’un module comme le rfxcom.
http://www.rfxcom.com/WebRoot/StoreNL2/Shops/78165469/MediaGallery/Downloads/RFXtrx_User_Guide.pdf

la solution serais de remplacer le module de commande par un wifi/rf comme par exemple :

https://amzn.eu/d/04UtWpjO



Dernière édition: 24 Juillet 2024

Gerronimo

• 24 Juillet 2024

• #3

Bonjour,

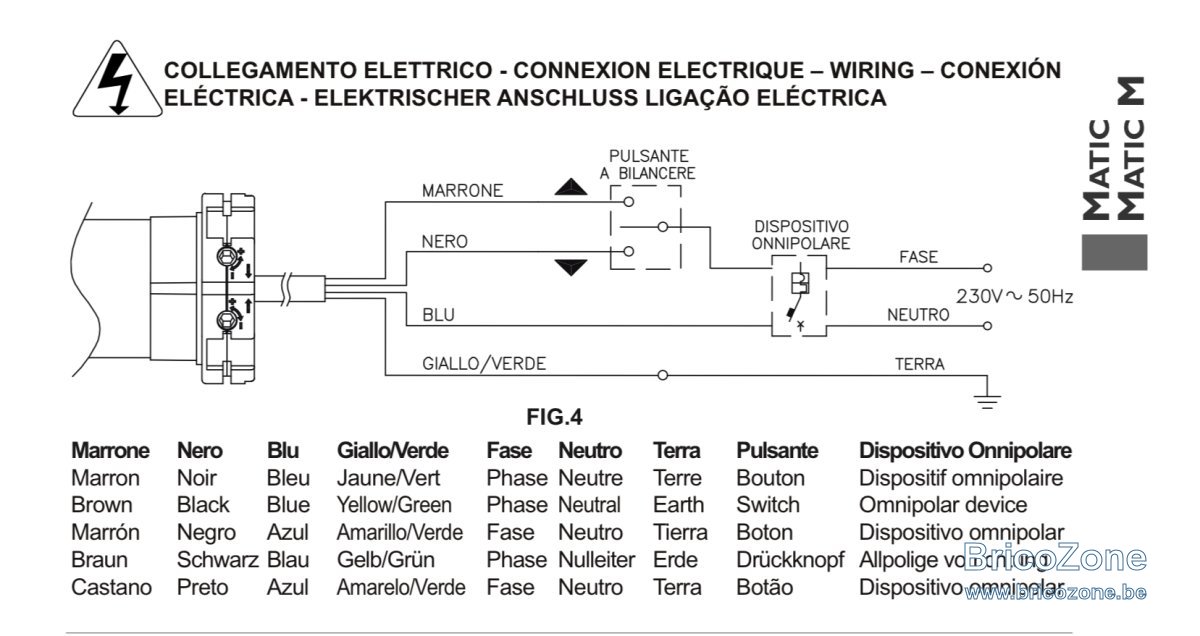

J'avai trouvé ce schémas mais il ne correspond malheureusent pas à ce que j'ai comme couleur de fil. Pour le moment le 230V est envoyé le sur bleu et le marron et c'est une télécommande qui actionne la montée ou la descente. Alors que sur le schéma le marron actionne uniquement la montée.
C'est pour cela que je ne sais pas pour le moment raccorder un module wifi/rf.



omega.067

• 24 Juillet 2024

• #4

hello
faudrait voir l'intérieur de la télécommande radio, il est peut être possible de la faire "commander" par ton bidule WIFI



A

Arbrakame

• 17 Août 2024

• #5

Bonjour, tu as évolué sur ton souhait ?



Gerronimo

• 18 Août 2024

• #6

Bonjour,

Malheureusement non je n'ai pas encore trouvé de solution. si pas je vais devoir remplacer complètement les moteur, pas le même budget.



omega.067

• 18 Août 2024

• #7

re
si tu pouvais accéder à ma demande du #4 , on pourrait p'têt faire qqch



Gerronimo

• 18 Août 2024

• #8

Mes excuses je n'avai pas vu votre message.

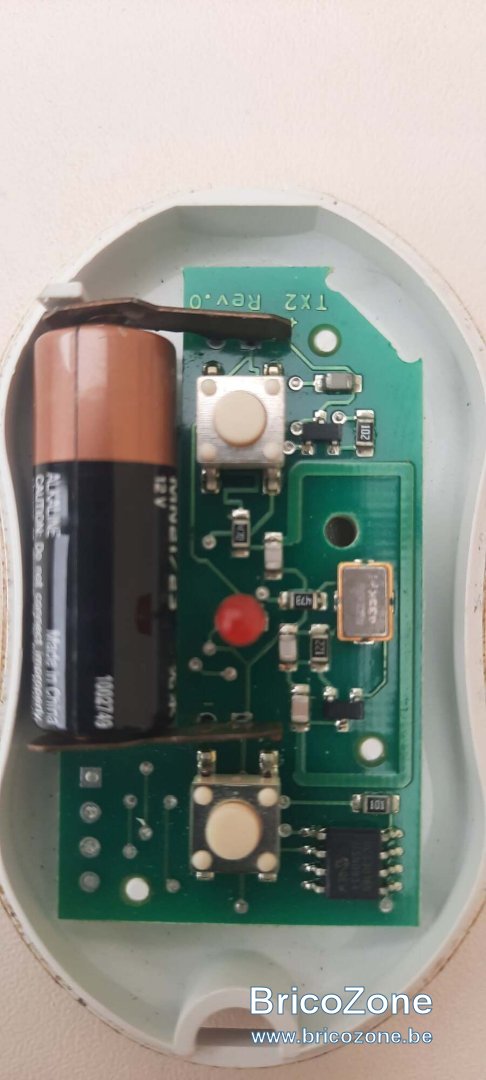

Voici une photo de la télécommande :



omega.067

• 18 Août 2024

• #9

merci
ben je vois qu'il est possible de souder (avec précaution) deux fins fils sur les "pattes" du bouton poussoir, fils que seraient "réunis" par le contact "sec" que doit certainement posséder ton bidule WIFI
bien sur, la télécommande devrait rester statique, près du bidule WIFI , vu les fils à la patte
bref c'est réalisable
au fait, il y a un bouton montée et un bouton descente, sur la bébête
si oui, faudra bidouiller une petite interface
il serait intéressant aussi de savoir quel type de sortie a le bidule Wifi, contact sec ou alimenté par le bidule, contact stationnaire cad une commande s'enclenche, à la commande suivante il déclenche, ou alors une commande, il s'enclenche qq secondes, puis se déclenche, ou alors ??? à toi de me dire
aussi, si c'est un contact simple, ou 1 No+ 1Nf
le voisin dispose d'une deuxième télécommande, pour pouvoir "immobiliser" la première, le temps de faire la modif ??
ps, Géronimo, tu est de quel coin du Hainaut ? comme c'est pas noté dans ton profil
perso j'suis Montois, mais souvent à Tournai



Dernière édition: 18 Août 2024

omega.067

• 22 Août 2024

• #10

hello
j'ai cogité et testés 2 plans
1 avec 1 télérupteur électronique de chez alimachin et 3 micro relais et qq condo +résistances + diodes
1 avec 5 micro relais et qq condos + résistances + diodes
les 2 fonctionnent très bien en 12v cc , j'attends ta réaction a mon post #9, surtout concernant ta localisation approximative



A

Arbrakame

• 22 Août 2024

• #11

Bonjour, j'apporte ma pierre à l'édifice.

J'ai contacté mon revendeur local.

Il m'a clairement fait comprendre que ce n'était pas conseillé de vouloir faire du domotique avec un volet qui n'est pas fait pour cela, alors oui ça fonctionnera mais tu n'auras pas de retour d'état etc ...

Il m'a clairement conseillé si tel est le souhait de se diriger vers un nouveau moteur avec une autre technologie embarquée, de qualité supérieure et un niveau sonore de fonctionnement nettement plus discret. Il m'a expliqué le modèle Somfy sans pousser à la vente c'était une discussion purement technique.

Bonne réflexion



RobBZ

• 22 Août 2024

• #12

Arbrakame a dit:

revendeur local

Cliquez pour agrandir...

Évidement qu'il va te vendre une autre solution

Pas facile mais un ptit esp et Tasmota:
https://tasmota.github.io/docs/Blinds-and-Shutters/



Gerronimo

• 23 Août 2024

• #13

Merci beaucoup à tous pour votre précieuse aide !

J'ai discuté des possibilités avec mon voisin, il préfère investir dans une solution simple pour laquelle il ne se serait pas trop dépendant de moi en cas de panne, et souhaiterai toujours pouvoir utiliser une télécommande en plus de la domotique. Je vais donc lui commander des nouveaux moteurs toujours pilotables par télécommande radio, mais cette fois-ci un moteur avec les fils de montée/descente accessible sur lesquels je viendrai greffer un module wi-fi. (ou un moteur avec télécommande avec possibilité de le relier directement au wi-fi).

Omega : Pour réponde à ta question, je suis du pays des collines, à mi chemin entre Ath et Tournai.



Dernière édition: 23 Août 2024

omega.067

• 23 Août 2024

• #14

ok, merci Gerronimo, tu devrais le renseigner dans ton profil
bon job pour satisfaire ton voisin, fignole lui ça aux p'tits oignons



Wark

• 23 Août 2024

• #15

Marrant de la part du revendeur.

Somfy a d'eau technologies: RTS (sans retour d'état) et IO (avec retour d'état).

Il y a donc bien du domotique, même chez Somfy, avec des technologies sans retour d'état.

Maintenant, pour avoir les deux chez moi (merci la cohérence du placeur..), IO est évidemment plus pratique.



A

Arbrakame

• 23 Août 2024

• #16

Wark a dit:

Marrant de la part du revendeur.

Somfy a d'eau technologies: RTS (sans retour d'état) et IO (avec retour d'état).

Il y a donc bien du domotique, même chez Somfy, avec des technologies sans retour d'état.

Maintenant, pour avoir les deux chez moi (merci la cohérence du placeur..), IO est évidemment plus pratique.

Cliquez pour agrandir...

Oui c'est ce que le revendeur m'a expliqué et non il ne voulait pas me vendre une autre solution, il m'a expliqué ce qui existe sur le marché et m'a signalé que le IO est le plus avancé et le plus intéressant.
