Place du différentiel 300 mA dans le tableau

vduc

• 8 Août 2025

• #1

Bonjour,

Je vais certainement refaire mon tableau électrique principal.

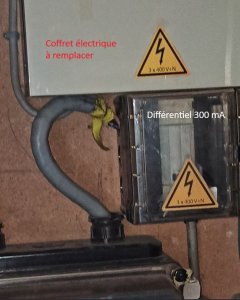

Actuellement, j'ai mon différentiel 300 mA dans un petit coffret juste après le compteur.

Je me demandais si j'arrive à déplacer le différentiel dans le bas du nouveau tableau électrique, est-ce que ça serait autorisé ?
Ou vaut-il mieux que je le laisse dans le coffret noir et partir de ce coffret vers le nouveau tableau ?



Merci d'avance.
Vincent



BG1000

• 8 Août 2025

• #2

Voir aussi avec le grd le remplacement du câble compteur, coffret. Sibelga c'est 109€ avec un certificat de réception à fournir.
Voir le passage à un conteur communicant.

Le mieux est de descendre le coffret et de récupérer le trognon de câble...



Edmaison

• 8 Août 2025

• #3

vduc a dit:

déplacer le différentiel dans le bas du nouveau tableau électrique, est-ce que ça serait autorisé ?

Cliquez pour agrandir...

Bonjour,

C'est une position inhabituelle, mais aucun souci a le faire, tant que c'est sans équivoque qu'il s'agit du disjoncteur différentiel principal lorsqu'on regarde le tableau.

Par exemple, une petite étiquette dymo au dessus "disjoncteur différentiel principal", une petite flèche ou autre pour indiquer d'où vient le courant selon s'il est câblé en haut ou en bas.

Et le câble du compteur... C'est le souci du GRD, ce n'est pas la demande...



Dernière édition: 8 Août 2025

Cory

• 8 Août 2025

• #4

Bonjour,
Et, s'il est plombé, ne pas oublier de le refaire plombé.



vduc

• 8 Août 2025

• #5

Je voulais justement le faire tourner sans retirer le plomb.

Lors du placement du compteur intelligent, j'avais demandé si je pouvais lui fournir un autre cable pour faciliter la modification mais le technicien a refusé. Donc, je ne veux pas faire revenir Ores pour modifier ce qui a été mal fait !



BG1000

• 8 Août 2025

• #6

Edmaison a dit:

...C'est une position inhabituelle, mais aucun souci a le faire, tant que c'est sans équivoque qu'il s'agit du disjoncteur différentiel principal lorsqu'on regarde le tableau....

Cliquez pour agrandir...

Il faut en premier s'assurer que le différentiel puisse fonctionner tourné de 90°
Les fils sont visibles hors du boitier ce qui n'est pas conforme.
On utilise des interrupteur différentiel et rarement des disjoncteurs différentiels.

Le mieux est de placé le différentiel en bas à gauche dans le coffret, ou dans un (mini) coffret au dessus du compteur avec le rail din horizontal.



perenoel123

• 9 Août 2025

• #7

BG1000 a dit:

Il faut en premier s'assurer que le différentiel puisse fonctionner tourné de 90°
Les fils sont visibles hors du boitier ce qui n'est pas conforme.
On utilise des interrupteur différentiel et rarement des disjoncteurs différentiels.

Le mieux est de placé le différentiel en bas à gauche dans le coffret, ou dans un (mini) coffret au dessus du compteur avec le rail din horizontal.

Cliquez pour agrandir...

L orientation du différentiel n a rien a voir avec son fonctionnement s il est en bon état et raccordé correctement en cas de défaut il fonctionnera.



Edmaison

• 9 Août 2025

• #8

Il faut en premier s'assurer que le différentiel puisse fonctionner tourné de 90°
Absolument aucun impact sur le fonctionnement

Les fils sont visibles hors du boitier ce qui n'est pas conforme.
D'où l'intérêt de remettre un coffret au-dessus du compteur, sans avoir à changer le câble depuis le compteur via le GRD

On utilise des interrupteur différentiel et rarement des disjoncteurs différentiels.
Un disjoncteur permet la fonction de sectionnement, donc c'est tout à fait pareil


Le mieux est de placé le différentiel en bas à gauche dans le coffret, ou dans un (mini) coffret au dessus du compteur avec le rail din horizontal.
Ba oui, c'est la question et c'est ce que j'ai dit. Aucun intérêt à avoir un mini coffret à part quand on refait un coffret entier, on rentre tout dans un seul coffret.
J'imagine que les câbles de l'installation arrive paar le haut, et qu'il est mieux de faire ainsi pour ne pas avoir à rallonger/changer les câbles
