Plan escalier 2 quart tournant

Dans le forum Portes, Escalier, Menuiserie - par Roro09 le 7 Avril 2021

  1. Roro09

    Roro09 29 ans, Liège

    Bonjour à tous ,

    je vient demander un peu d’aide car je n’arrive pas à dimensionner mon escalier

    je vous poste les deux photo

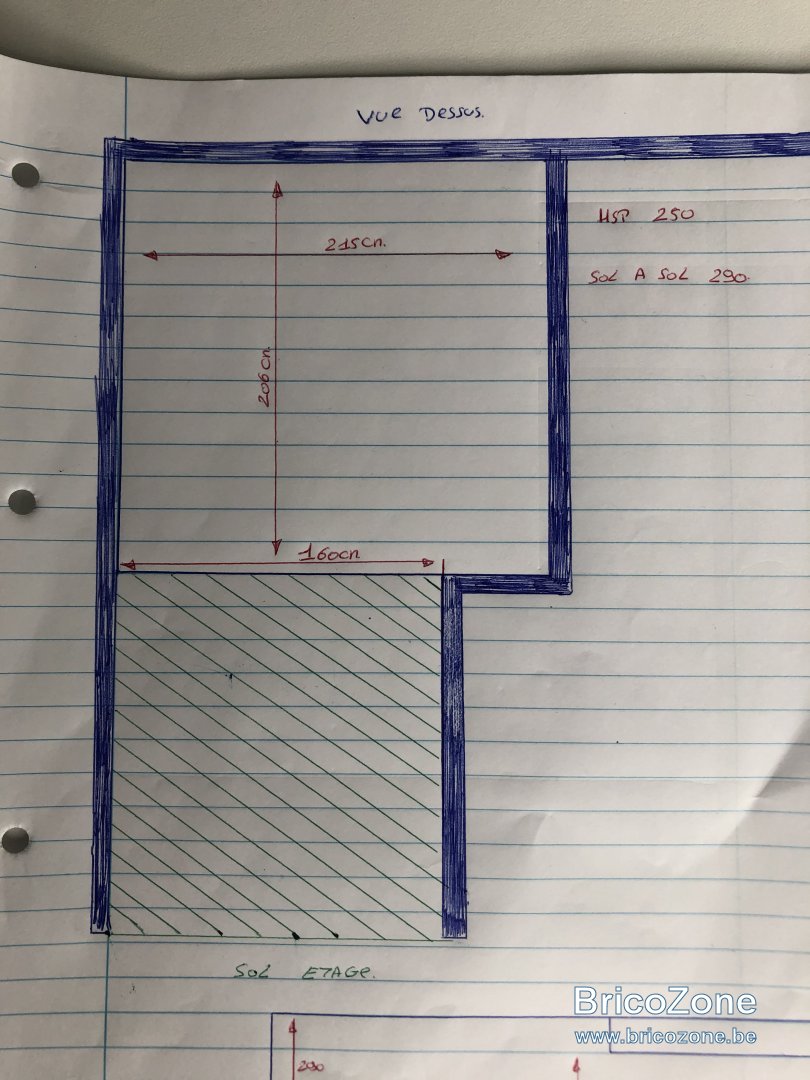

    1ere : vue du dessus de la trémie

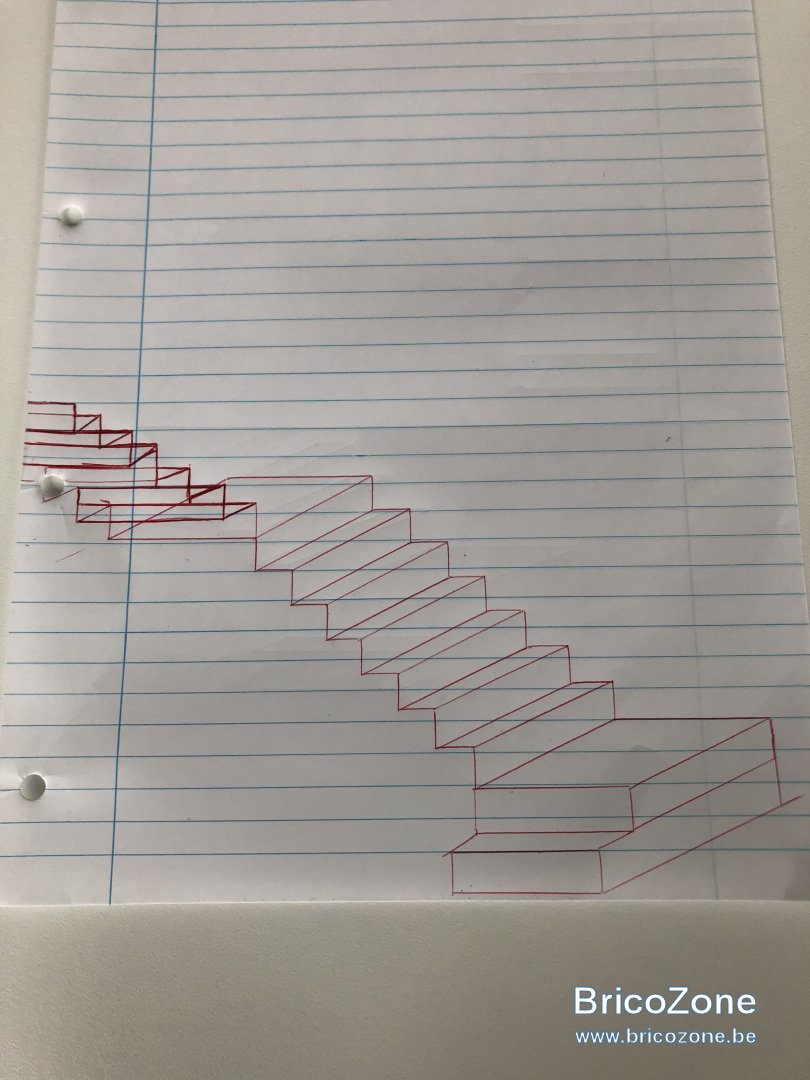

    2eme : escalier que je recherche

    Merci d’avance de votre aide



    Roro09 , 7 Avril 2021
    #1
  2. Lionel-P

    Lionel-P France

    Bonjour Roro09,

    Pour pouvoir faire le calcul, il manque quelques précisions :
    - le plan représnte t'il l'encombrement de l'escalier ou la trémie ?
    - si c'est la trémie, quel est le reculement de départ maxi ?
    - quel est le matériiau qui sera utilisé (il faut aussi connaitre si la dalle de l'étage est en béton ou en bois) ?
    - quelle est la largeur d'emmarchement de l'escalier (la largeur des marches) ?
    - est-ce que cet escalier sera avec 2 paliers comme sur votre dessin ?
    - pouvez-vous représenter la position de l'escalier sur le plan ?

    Bonne journée,

    Lionel.

    Lionel-P , 8 Avril 2021
    #2
  3. Roro09

    Roro09 29 ans, Liège

    Bonjour , merci de votre réponse

    voici les précisions

    le plan représente encombrement de la trémie

    pas de limite de recul max au rez de chaussée ( aucune cloisons ) trémie dans un coin d’une surface de 50m2 au sol

    matériaux je pensai limon métal et marche en bois

    La dalle de l’étage est en béton

    idéalement escalier en deux palier comme sur le plan

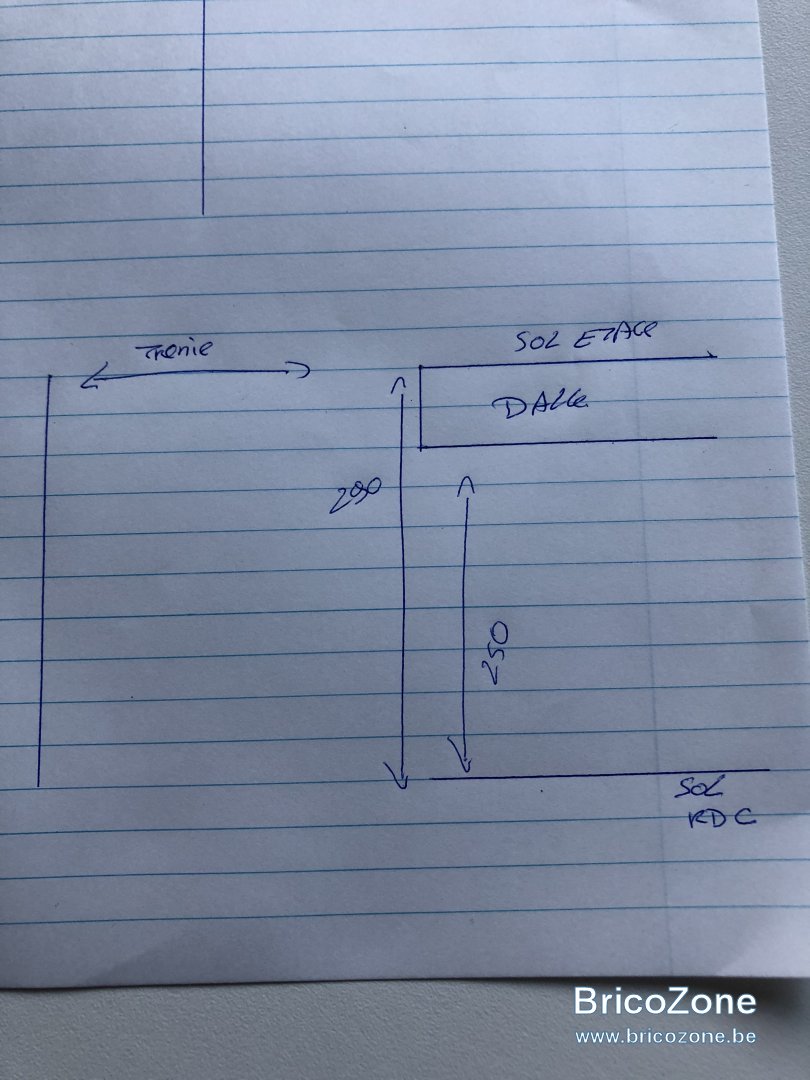

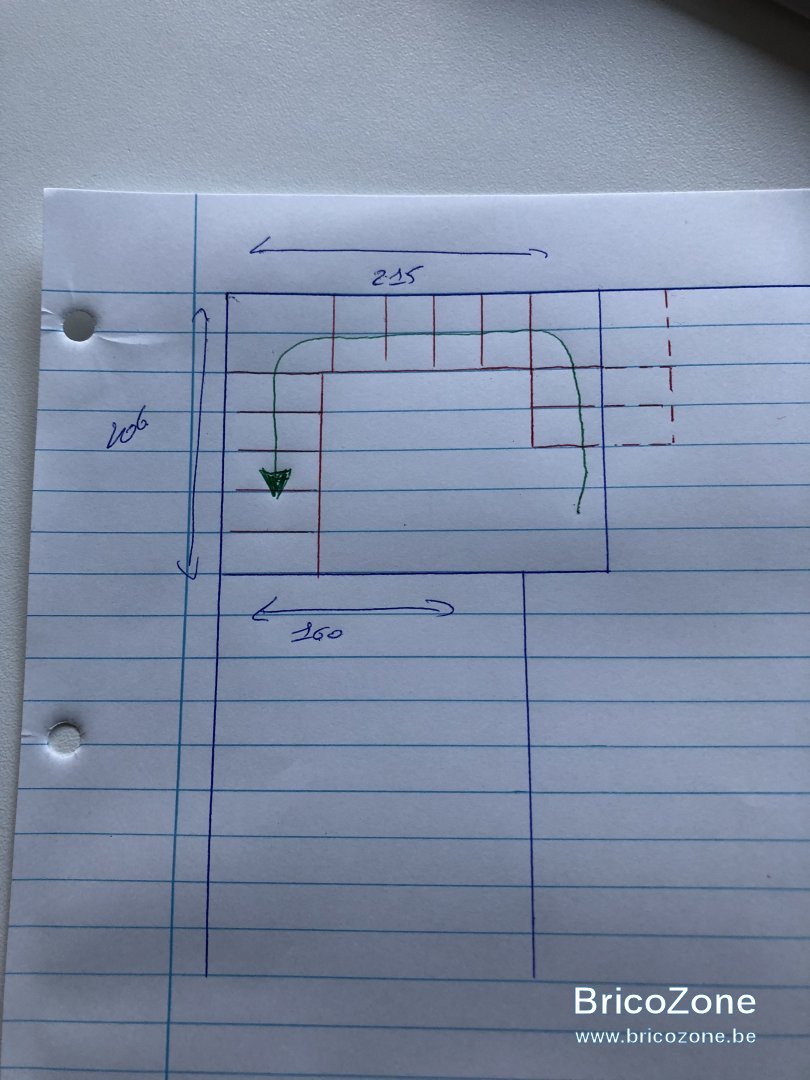

    Voici une photo avec le sens de monté de l escalier ainsi que vue de coupe

    cordialement



    Roro09 , 8 Avril 2021
    #3
  4. Lionel-P

    Lionel-P France

    Ça aurait été gentil de préciser aussi la largeur d'emmarchement. J'ai donc utilisé une largeur courante de 80 cm.

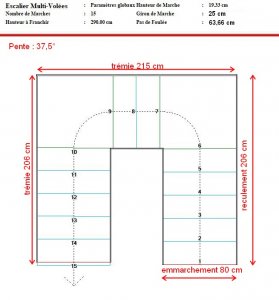

    Comme je ne sais pas non plus si cet escalier est métallique avec 2 limons latéraux ou avec un limon central, j'ai fait le calcul pour un escalier avec 2 limons latéraux et sans contremarches. Ce qui donne 15 marches de 19,33 cm de hauteur avec un giron de 25 cm, ce qui fait une pente de 37,5° :


    Aperçu de cet escalier en 3D :


    Attention : si vous voulez faire cet escalier avec une largeur différente, cela mofifiera le giron et aussi la pente. Avec un limon central, il faut impérativement prévoir une marche palière afin de fixer le limon central sous la dalle de l'étage, ce qui réduit encore le giron.

    Cordialement,

    Lionel.

    Lionel-P , 8 Avril 2021
    #4
  5. Roro09

    Roro09 29 ans, Liège

    Un grand merci ,

    la largeur étais bien de 80cm .

    je vais pouvoir le mettre en situation demain

    Roro09 , 8 Avril 2021
    #5
