Plans escalier 2/4 tournant limon central acier

Bonjour,
beaucoup de choses sont déjà dites dans le sujet...
Voilà des semaines que je rame, sans succès, je me résous à chercher de l'aide...

J'ai essayé des versions démo et/ou gratuites de conceptions d'escalier en CAO / DAO mais aucune ne me permet de réaliser exactement ce que je veux (un ensemble de l'étude, plan, gabarits, cotations et débit). Certaines versions payantes de ces mêmes logiciels ne permettent pas non plus de satisfaire au projet.
Tous ces logiciels fournissent certains éléments mais aucun de regroupe l'ensemble, il n'y a donc pas cohérence dans la phase initiale de conception...
Pour 1 seul escalier, investir dans un logiciel pro sur base CAD est disproportionné (j'ai contacté des éditeurs pour différents devis du soft).

Je cherche donc une aide qui serait en mesure de me fournir le débit et les cotes pour mon projet.
Je suis prêt à contribuer au projet dans la mesure du raisonnable (si cela est passage obligé), et je le comprends très bien.

Voici quelques paramètres pour illustrer le paramétrage d'une interface :
trémie 3100 * 900, hauteur à franchir 3020, dalle 300.
2/4 tournant droite, balancé, largeur 900, pas de balustre ni limon avec rampe.
Structure en acier, limon central '100*100 ou 120*60), fixation des marches sur tôle pliée (en 4 ou 5) ou sur platines en profil puis tôle soudée). Je me charge de la conception des contremarches.
Volée 1 : 1500 (départ sous dalle de 600), volée 2 : 3100, volée 3 : 900 (arrivée directe sur palier)

On a donc :
- départ droit sur 600 +
- seconde partie regroupant l'ensemble de la suite de l'escalier : sur 3100 -> 1/4 tournant droite (carré de 900*900) + volée droite de 1300 + 1/4 tournant de 900*900. Arrivée directe en sortie du second 1/4 droite.
Si on ajoute le tout en report 2D avec projection directe sur plan au sol (X-Z sans trigo pour l'angulation) :
développé de 600 + 3100 = 3700 en tout sur (cela forme un L couché dans le sens horaire.

On peut placer 1 pilier sous chaque 1/4 tournant en plus des ancrages bas et haut sur platine.

Je suis en mesure d'assurer la découpe, l'assemblage et la pose, mais il me faut les paramètres de fabrication (dimensions, angles).
J'espère trouver sur ce forum un concepteur averti qui entrera en contact avec moi pour avancer dans ce projet.
Merci d'avance.
Bien cordialement.
Patrick.

Bonjour Patrick,

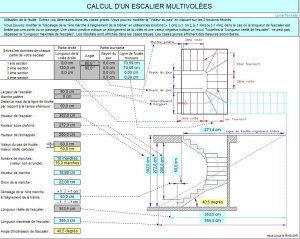

En premier, il faut faire le calcul afin de trouver le reculement de départ en fonction de l'échappée et de la hauteur sous plafond. Je fais ce calcul avec ma feuille Excel pour "escalier multivolées" car je n'ai rien trouvé sur internet cela. Voici une copie d'écran de cette feuille :



Ce qui donne un reculement de départ maxi de 152,7 cm pour une échappée de 200 cm que j'ai réduit à 150 cm (dépassement de 60 cm). Le calcul donne 15 marches de 18,88 cm de hauteur avec un giron de 22,09 cm et une pente de 40,5° pour un pas de foulée de 59,8 cm.

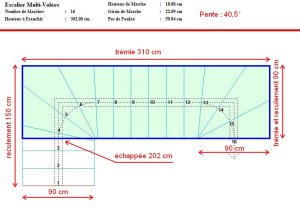

Voici le plan réalisé avec la version démo du logiciel Stairdesigner (qui ne fournit pas les cotes) :



J'ai ajouté quelques cotes en rouge. Et voici un aperçu de cet escalier en 3D :



Si ce plan vous convient, je peux faire le plan (comme il y a en a quelques centaines sur ce forum) avec les cotes des marches et du limon. Précisez-moi si le limon sera assemblé en 3 parties à l'équerre comme sur le plan ci-dessus ou si il sera cintré. Le limon assemblé peut être prolongé jusqu'au mur ou soutenu par 2 poteaux. Je pense qu'il vaudrait mieux utiliser une section de 140 x 70 mm ou 160 x 80 mm. Comme le quart tournant débouche directement sur le palier haut, il sera impossible de fixer le limon sur le côté de la dalle et il devra être fixé sous le plafond.

Je pourrais vous communiquer les plans au format pdf (dwg-dxf) par mail car le forum n'accepter que les fichier "image".

Cordialement

Lionel.
