Calcul d'un escalier avec limon centrale 1/2 tournant

Dans le forum Portes, Escalier, Menuiserie - par Bboy le 16 Avril 2021

  1. Bboy

    Bboy 39 ans, Autre pays

    Bonjour,
    Je suis nouveau sur ce site.
    Je suis actuellement dans un projet d'auto-construction de maison.
    Cependant je sèche sur un truc c'est l'escalier.
    Je souhaiterais avoir les cotes pour le réaliser.
    Ce sera un limon central avec 1/2 tournant droit.
    Je souhaiterais un limon droit monobloc avec morceau coupé pour la rotation et non un plié (je n'ai pas le matériel pour).
    Je souhaiterais connaitre les cotes pour réaliser ceci ainsi que l'angle que je dois appliquer pour le construire.
    J'aimerais le faire avec de l'aluminium (pour le poids) donc je ne sais pas quelle section utilisée pour cela (support de charge et ou trouver la fourniture).
    Ci-joint les photos de ma trémie.

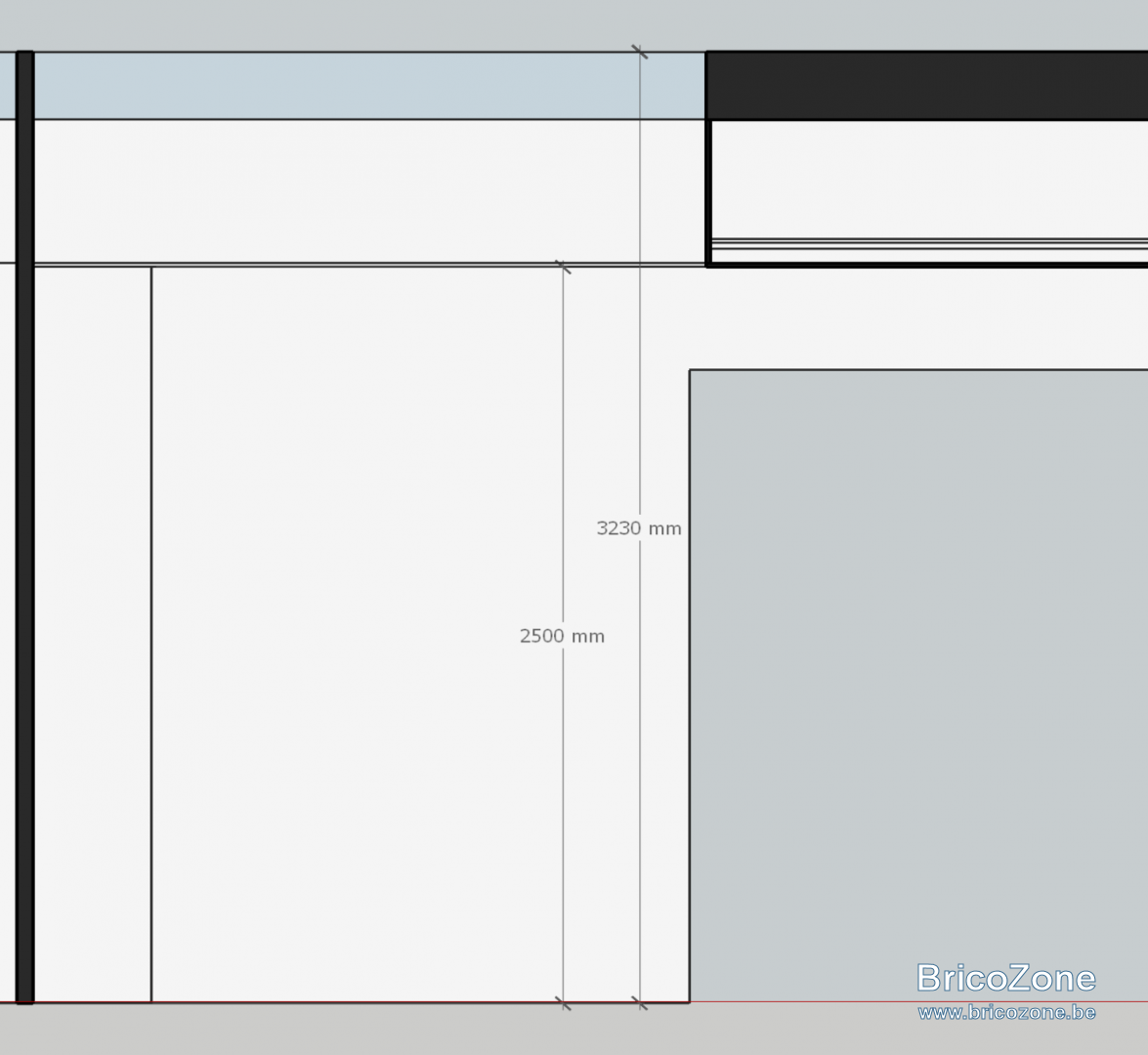

    Trémie de 2000 mm * 2000 mm hauteur du placo 2500 mm
    Hauteur de la dalle haute 3230 mm.
    J'aimerais que la dernière marche soit à la hauteur du sol final.
    J'ai lu dans ce forum quand il s'agit d'un 1/2 tournant l'angle était différents entre la rotation et la monté droite.
    Concernant les marche j'aimerai qu'elles se chevauchent pour réaliser ceci comme garde corp:
    https://www.pinterest.fr/pin/780530179166537223/

    Merci à tous de votre aide et de votre temps.
    Cordialement.

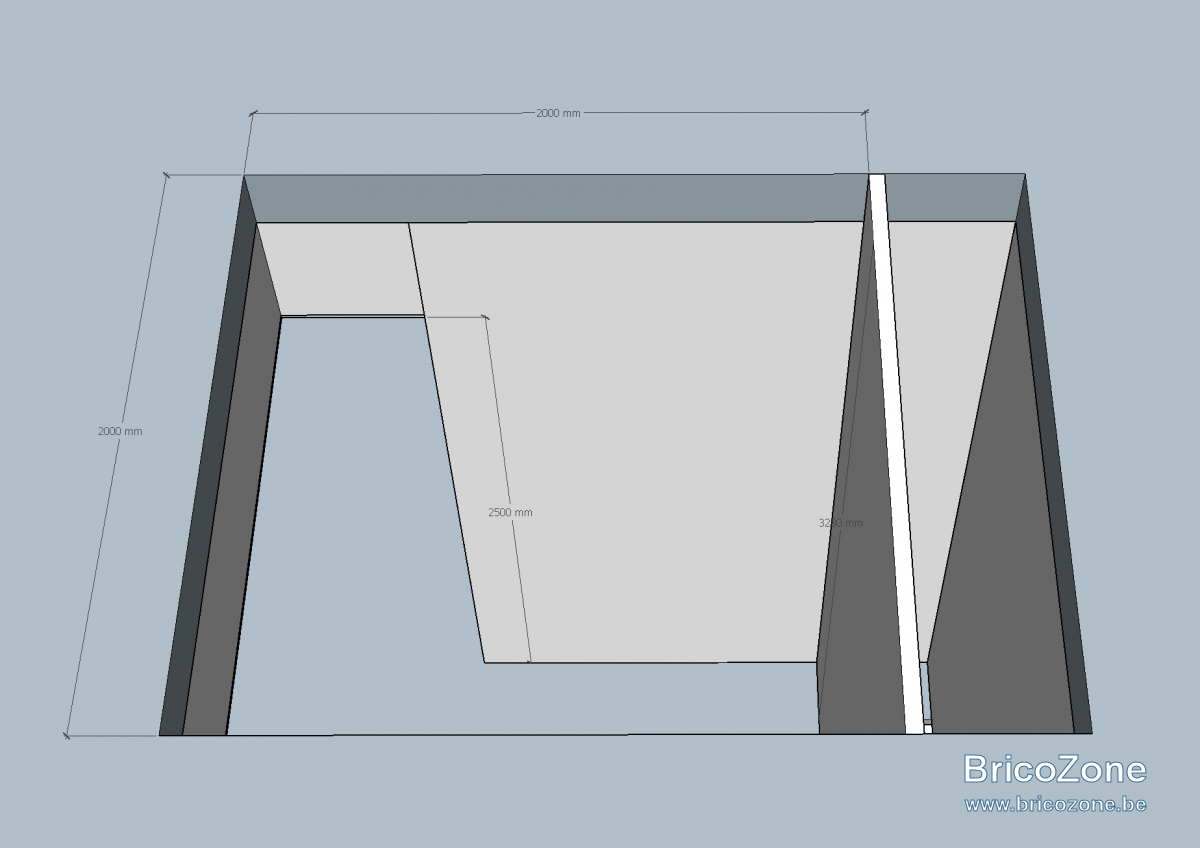

    Tremie 1.PNG

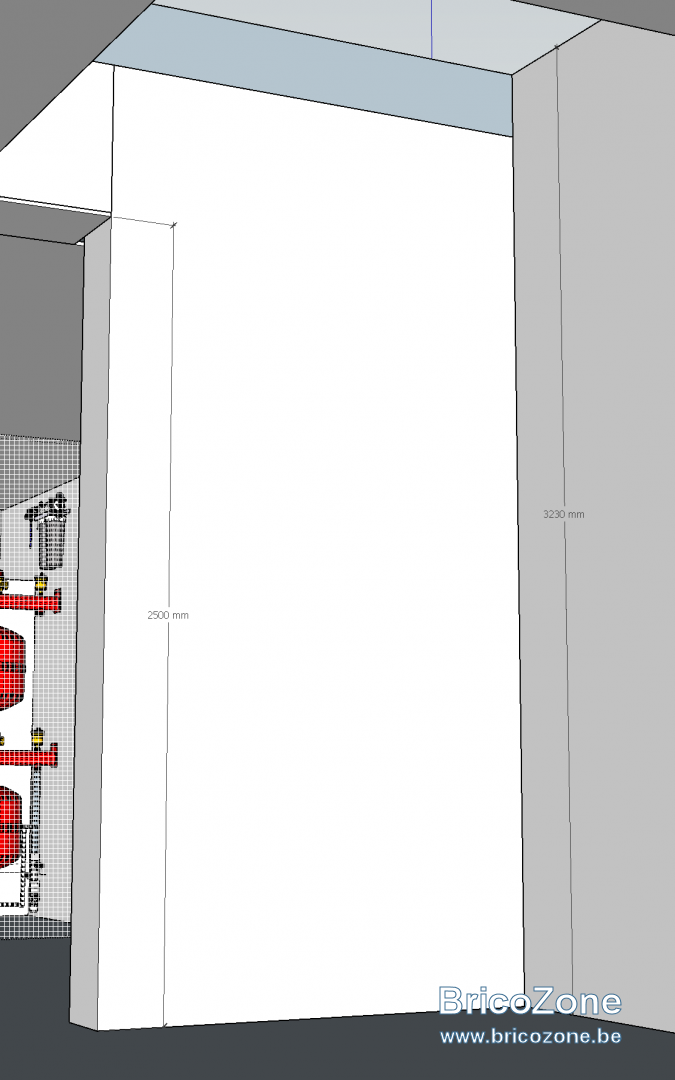

    Tremie 2.PNG

    Bboy , 16 Avril 2021
    #1
  2. Lionel-P

    Lionel-P France

    Bonjour Bboy,

    Pouir pouvoir faire le calcul et un plan, il manque :
    - la largeur d'emmarchement (largeur des marches),
    - le reculement de départ maxi possible (décalage de la 1ère marche en dehors de la trémie),
    - le sens de la montée (droite ou gauche),
    - la hauteur sous plafond au-dessus du départ de l'escalier (250 cm ?) pour vérifier l'échappée,.
    - la hauteur sous plafond ou l'épaisseur de la dalle en haut de l'escalier (pour le calcul de la marhe palière),
    - la section du limon central ?

    Un plan en 2D serait plus pratique pour afficher toutes les cotes.

    Merci de complèter ces renseignements et de vérifier vos cotes car un plan comme celui-ci demande beaucoup de temps sur un logiciel de DAO.

    Cordialement,

    Lionel.

    Lionel-P , 17 Avril 2021
    #2
  3. Bboy

    Bboy 39 ans, Autre pays

    Bonjour Lionnel,
    merci pour votre retour.
    Pour répondre honnêtement, c'est que je n'y connais rien, je souhaiterais juste un escalier ergonomique avec la bonne inclinaison et une taille de marche dite standard.
    Concernant le recul de la première marche de la trémie, ceci un retour d'expérience de mon ancien logement, la dernière marche laissait une hauteur entre l'étage du haut et l'escalier, donc toutes les traces de chaussure étaient visibles sur le placo de la trémie, je souhaite une marche même petit pour préserver le placo et la peinture des accros.

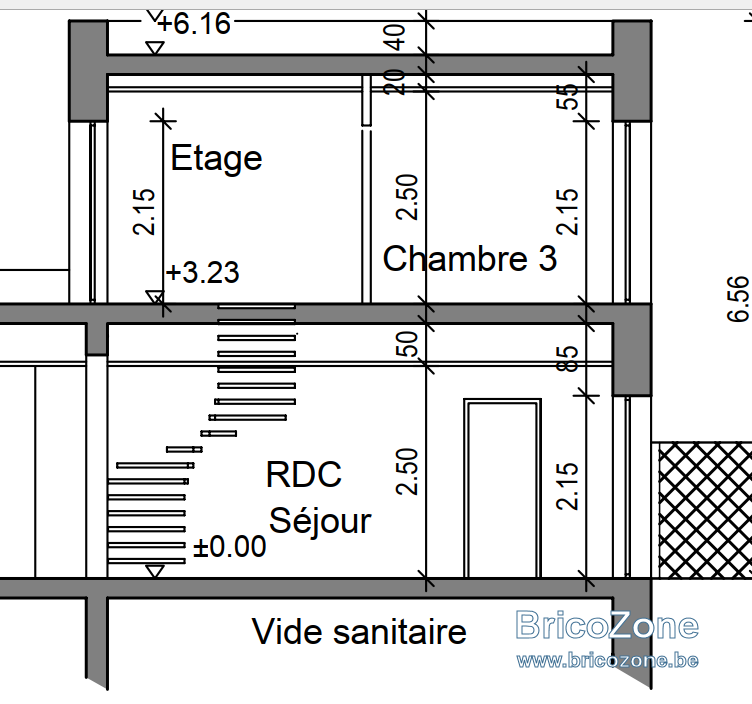

    Mon faux plafond sera à 250 cm et la hauteur totale du 1er étage sera à 323cm.
    La trémie fais 200cm/200cm.
    Concernant le limon central je pensais partir pour du 160*60*5mm:
    https://alupourtous.com/produits/pr...angulaire/tube-rectangulaire-160-x-60-x-5-mm/
    cependant je n'y connais rien sur les possibilités de charge de ce métal.
    https://www.euralliage.com/6060.htm
    Pour le sens voir l'image ci-jointe.
    Je suis désolé pour mes réponses qui manque de précision.
    Je suis totalement néophyte sur le sujet.
    Je vous remercie pour votre temps.

    Cordialement.



    Bboy , 17 Avril 2021
    #3
  4. Lionel-P

    Lionel-P France

    Bonjour Bboy,

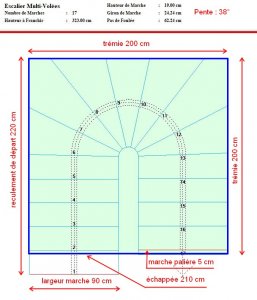

    Ça aurait été gentil de votre part de répondre à toutes les questions comme la largeur des marches et le reculement de départ. J'ai donc supposé que les marches avaient une largeur de 90 cm (à l'œil) et le calcul donne un reculement de départ maxi de 220 cm pour une échappée de 210 cm. J'ai prévu une marche palière de 5 cm ne sachant pas la composition de la dalle de l'étage (béton, bois, faux plafond). Je suppose aussi que l'escalier est représenté de face donc c'est un demi-torunant à droite. Le calcul donne donc 17 marches de 19 cm de hauteur avec un giron de 24,24 cm, ce qui fait une pente de 38° pour un pas de foulée de 62,24 cm :


    Je ne suis pas spécialiste dans les calculs de résistance des matériaux, donc je ne peux pas vous conseiller sur la section du profilé aluminium. Mais je pense qu'une section de 16 x 6 cm est largement insuffisante, l'alu étant plus soule que l'acier. Un limon en acier est en général de 14 x 7 cm, 16 x 8 cm ou même 20 x 10 cm. De plus pour souder l'aluminium il est nécessaire d'utiliser un poste à souder spécial.

    Bon dimanche,

    Lionel.

    Lionel-P , 18 Avril 2021
    #4
    albertrand aime ça.
  5. Bboy

    Bboy 39 ans, Autre pays

    Bonjour Lionel,
    Je vous présente mes plus plates excuses pour ma réponse qui manquait de précision.
    Et vous remercie pour le temps que vous me consacrez.
    Concernant le plafond, celui-ci sera en placo avec 50 cm de vide et 23 cm de dalle béton/polystyrène.

    Pour les Marches j'avais notifié dans la création de mon topic que j'aurais souhaité qu'elle se chevauche pour y mettre un garde-corps traversant:
    https://www.pinterest.fr/pin/780530179166537223/
    SI nécessaire on peut aller jusqu'à 250 cm pour le reculement.
    Concernant le limon, je ne pourrais pas le cintrer.
    Je pourrais seulement l'assembler en bout droit et souder.
    Pour le tournant de l'escalier j'avais mis le plan pour ne pas me tromper, (dsl je ne suis pas doué).
    Est-il possible d'avoir un plan pour l'assemblage du limon ainsi que la structure pour tenir les marches (si vous avez des suggestions)?
    Merci.

    Bboy , 18 Avril 2021
    #5
  6. Lionel-P

    Lionel-P France

    Bonjour Bboy,

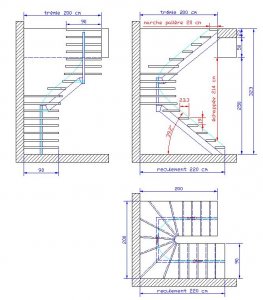

    Voici le plan mis à jour, la marche palière mesure 20 cm ce qui permet de fixer le limon central en grande partie sur le côté de la dalle béton. Le reculement de départ est limité à 220 cm pour une échappée de 214 cm. Sur ce plan, le recouvrement de marche est de 3 cm mais il peut être augmenté sans modifier le plan général.

    Plan 1.jpg

    Pour les suports de marche, je ne peux pas faire de plan car dans la partie tournante, chaque support est différent du fait que le limon central n'est pas situé sur la ligne de foulée, il faut donc les faire à la demande ou bien utiliser ce système :

    Support de marche 7.jpg

    Si le plan ci-dessus vous convient, je vous enverrai le plan avec les cotes des marches et du limon. SVP : éviter de modifier les cotes car ce type de plan demande près de 2 heure de travail sur un logiciel de DAO, ces plans ne sont pas faits par un logiciel "presse-bouton" qui sort des plans en 1 mn.

    Merci de votre compréhension,

    Lionel.

    Lionel-P , 19 Avril 2021
    #6
  7. Bboy

    Bboy 39 ans, Autre pays

    Lionel,
    Je ne sais pas comment vous remercier.
    Vous êtes vraiment très sympa de prendre votre temps pour nous.
    est-il possible de les avoir au format dwg ou sketchup?
    Je vais essayer de modéliser quelque chose pour les marche de l'escalier.
    je vous le partagerai et me dirai ce que vous en pensez.
    Une précision, dans la rotation l'angle est de 39.2°?
    Merci 1000 fois.

    Dernière édition: 19 Avril 2021
    Bboy , 19 Avril 2021
    #7
  8. Lionel-P

    Lionel-P France

    Bonjour Bboy,

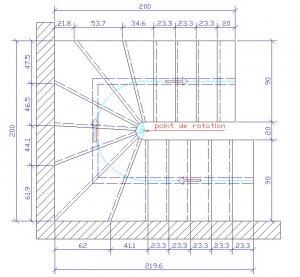

    Voici le plan avec les cotes des marches :

    Plan 1 (cotes des marches).jpg

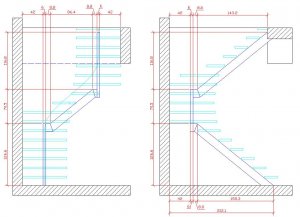

    Et le plan avec les cotes du limon :

    Plan 1 (limon).jpg

    Pour plus de stabilité, il serait préférable d'utiliser une section de limon plus large et aussi de prolonger 2 des 3 éléments jusqu'au mur ce qui limiterait les efforts de torsion.

    L'angle le l'escalier est de 39,2° sur toute sa longueur. Si vous désirez que je vous envoie le plan au format DWG, vous devez me donner une adresse mail (en MP) car le forum n'accepte que les fichiers au format "image". J'utilise AutoCAD 2014 Lite, précisez-moi si vous utilisez une version antérieure (pour la compatibilité).

    Bonne journée,

    Lionel.

    Lionel-P , 20 Avril 2021
