Plus de clarté dans mon tableau électrique

Dans le forum Electricité générale - par Arnaud DcB le 14 Septembre 2019

  1. Arnaud DcB

    Arnaud DcB 34 ans, Hainaut

    Bonjours à tous,

    Je vis actuellement dans une ancienne maison d'un peu moin de 100m carré et je suis donc entraint de la rénover.
    Après quelques recherches, et ayant trouvés pas mal de réponses, j'aurai encore besoin de quelques informations complémentaires plus adaptée à mon cas de figure.

    Je suis actuellement penché sur mon coffret électrique pour une installation plus adéquate suite à mes projets de transformations et comme je dois faire validé mon install par la suite, ça me serait d'une grande aide pour ne pas faire n'importe quoi..

    1) J'aurai besoin d'un coffret pour 3 differentiels de 5 disjoncteurs ? La somme de l'amperage du disjoncteur boiler x1 (chauffe eau) + chacun des autres disjoncteurs (pas de convecteur ni de borne rechargement voiture) x0.5, il me faut donc pour
    - 58 ampère différentiel 1 = type A 63 ampères 30mA
    - 54 ampère différentiel 2 = Type A 63 ampères 30mA
    - 38 ampère différentiel 3 = Type A 40 ampères 30mA

    (Mon install fonctionne sur du 40A en amont)

    Est ce que j'ai bon jusque là ?

    Car mon ancienne installation comporteait seulement
    1x Différentiel Type A 30mA 40A
    En parallèle de
    1x Différentiel Type AC 300mA 40A
    relier directement au disjoncteur du compteur du fournisseur

    1a) Et vu que je compte louer ma maison dans l'avenir, ai je raison de miser tout sur le type A en 30mA car tout rénover il n'y aura pas de perte dans les câblages et donc seul probabilité de perte, a mon avis est un défault provenant d'un electro?

    2) J'ai lu que un disjoncteur selectif 500ma Type S était recommandé à la racine de mon installation par ci
    Et
    J'ai lu ailleurs que un interrupteur differentiel 300mA Type A était à brancher obligatoirement avant les autres différentiels (par la sortie)

    Vrai ou faux, car partout les gens tergiverses sur ces deux sujets mais dans ma situation, c'est peut être plus conseillé un ou l'autre voir aucun des deux ?

    3) Je possède un différentiel 2poles de chez hager et j'ai lu que le neutre va à droite, est ce exacte car du coup tout les disjoncteurs et élément raccordé (lampe, prise) doivent être branché phase à gauche et neutre à droite ? Et si oui, qu'elle en peuvent être les soucis pour mon système de laissez neutre àgauche car ainsi mon système resterait plus compréhensible pour l'avenir ?

    4) Pour une question de j'ai déjà le Matos, si je branche mes circuit de lampes sur un disjoncteurs 16A avec du câble 2,5 c'est l'idéal non ?

    5) J'ai lu que pour un disjoncteur prise, 20 ampère + 2,5mm de câble pourrait monté le plafond à 12 prise max, et si oui le fait d'avoir un bloc de p'usieur prise compte toujours pour un seul élément ?

    6) Pour une prise 20 ampère, la terre est obligatoire dans la prise mais si je branche un appareil 2broches via un transfo sans évacuation de terre est ce dangereux en quoi que ce soit ?

    7) pour une sonnette avec écran lcd, un disjoncteur de 2A est largement suffisant non car j'ai un transformateur fournis donc logiquement branché sur un prise limitée par 20A il ne peut y avoir aucun risque non ?

    Merci d'avance !!
    Et surtout bon W-E !

    Arnaud DcB , 14 Septembre 2019
    #1
  2. flashman

    flashman Liège

    Vous mélangez tout....... On est en Belgique, pas en France, les normes ne sont pas du tout pareilles...


    1) J'aurai besoin d'un coffret pour 3 differentiels de 5 disjoncteurs ? La somme de l'amperage du disjoncteur boiler x1 (chauffe eau) + chacun des autres disjoncteurs (pas de convecteur ni de borne rechargement voiture) x0.5, il me faut donc pour
    - 58 ampère différentiel 1 = type A 63 ampères 30mA
    - 54 ampère différentiel 2 = Type A 63 ampères 30mA
    - 38 ampère différentiel 3 = Type A 40 ampères 30mA

    On met un différentiel 300ma en tête de l'installation et qui protège l'entièreté de celle-ci, et, on ne met que ce qui a un rapport avec de l'eau derrière le 30ma.

    En Belgique, on est obligé de mettre du type A.
    Et surtout, bien acheter le matériel en Belgique.
    Une majorité du matériel français ne passera pas chez nous, ce ne sont pas les mêmes normes.

    Aucun intérêt de mettre plusieurs différentiels ainsi. On ne fait pas ça chez nous, ça n'a aucun sens, c'est juste du boulot de mauvais bricolo...



    1a) Et vu que je compte louer ma maison dans l'avenir, ai je raison de miser tout sur le type A en 30mA car tout rénover il n'y aura pas de perte dans les câblages et donc seul probabilité de perte, a mon avis est un défault provenant d'un electro?

    C'est absurde de faire ainsi chez nous, c'est juste des sources d'ennuis inutiles.

    2) J'ai lu que un disjoncteur selectif 500ma Type S était recommandé à la racine de mon installation par ci
    Et
    J'ai lu ailleurs que un interrupteur differentiel 300mA Type A était à brancher obligatoirement avant les autres différentiels (par la sortie).

    C'est en France pour le 500ma, on ne fait pas ça chez nous.

    Par contre, oui, le 300ma doit obligatoirement protéger toute l'installation.


    3) Je possède un différentiel 2poles de chez hager et j'ai lu que le neutre va à droite, est ce exacte car du coup tout les disjoncteurs et élément raccordé (lampe, prise) doivent être branché phase à gauche et neutre à droite ? Et si oui, qu'elle en peuvent être les soucis pour mon système de laissez neutre àgauche car ainsi mon système resterait plus compréhensible pour l'avenir ?

    On branche tout de la même façon, point.
    L'important est que ce soit bien la phase qui soit coupée au niveau des récepteurs.

    4) Pour une question de j'ai déjà le Matos, si je branche mes circuit de lampes sur un disjoncteurs 16A avec du câble 2,5 c'est l'idéal non ?

    On peut le faire en tout cas.

    5) J'ai lu que pour un disjoncteur prise, 20 ampère + 2,5mm de câble pourrait monté le plafond à 12 prise max, et si oui le fait d'avoir un bloc de p'usieur prise compte toujours pour un seul élément ?

    C'est en France ça, chez nous, c'est minimum 2,5 et 8 points max.

    6) Pour une prise 20 ampère, la terre est obligatoire dans la prise mais si je branche un appareil 2broches via un transfo sans évacuation de terre est ce dangereux en quoi que ce soit ?

    Si l'appareil n'a pas besoin de terre, il n'a pas besoin de terre............
    Par contre, si il a besoin d'une terre, il doit obligatoirement être raccordé à la terre.


    7) pour une sonnette avec écran lcd, un disjoncteur de 2A est largement suffisant non car j'ai un transformateur fournis donc logiquement branché sur un prise limitée par 20A il ne peut y avoir aucun risque non ?

    Non.

    Dernière édition: 15 Septembre 2019
    flashman , 14 Septembre 2019
    #2
    Arnaud DcB aime ça.
  3. Arnaud DcB

    Arnaud DcB 34 ans, Hainaut

    Slt Flashman,

    Merci pour ta réponse et c'est vrai que c'est probable que j'aie pas mal confondu les normes France/Belgique

    Dans la globalité, j'imagine le type de système du 300mA en tête mais j'ai lu aussi que un differentiel dois être calculer en rapport à la somme de l'addition des amperages des disjoncteurs x1 pour certain et x0, 5 pour les autres, 1x 300ma en tête ne sufirais pas en association d'un 30mA du point d'eau donc je dois avoir,
    donc je dois quand même avoir besoin de
    1x différentiel 63A TypeA 300mA
    avec 1x différentiel 63A TypeA 30mA a sa sortie, 1x différentiel TypeA 40a (ou + pour réserve) 300mA (en parallèle du premier 300mA)

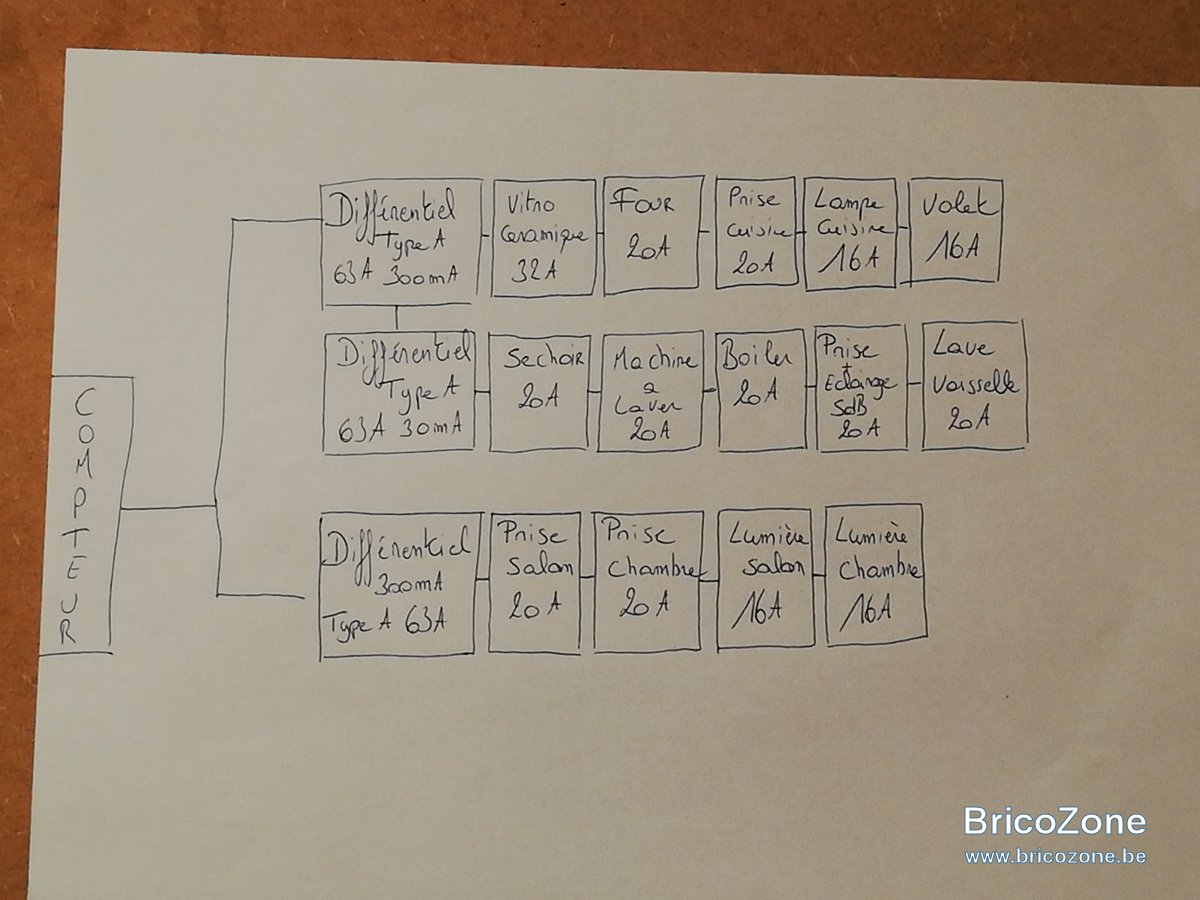

    Genre comme ça,

    Point de vue des normes RGIE, tout ça est bon en vue d'une futur location ?

    Merci

    Arnaud DcB , 15 Septembre 2019
    #3
  4. omega.067

    omega.067 70 ans, Hainaut

    hello
    on ne peut pas mettre de différentiels en parallèle sur le 300mA de tête
    en 300mA, celui de tête est suffisant et seul accepté, les autres sont "derrière" lui
    Michel

    omega.067 , 15 Septembre 2019
    #4
    Arnaud DcB aime ça.
  5. Cory

    Cory Bruxelles

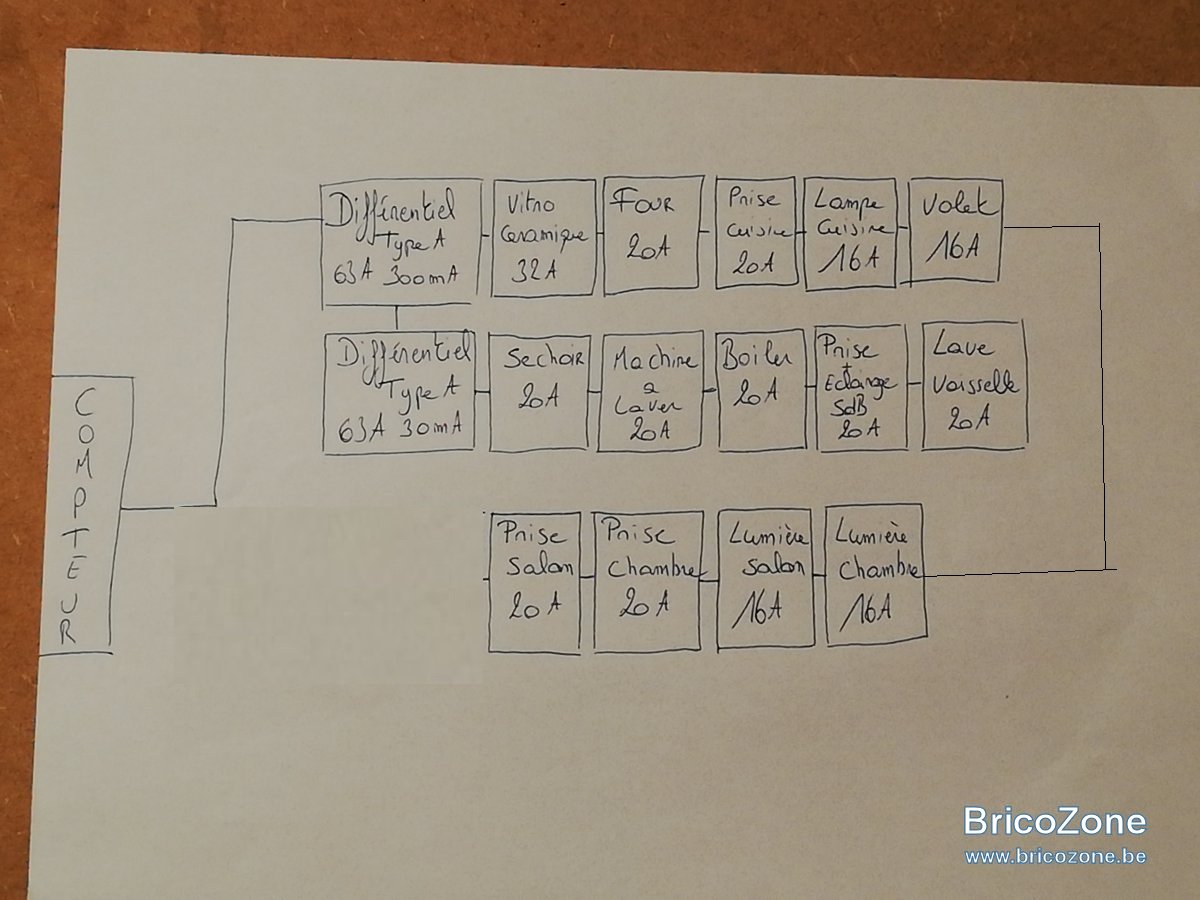

    Voici à quoi devrait ressembler votre câblage.
    Sans titre.jpg

    Cory , 15 Septembre 2019
    #5
    Arnaud DcB et Fufu aiment ça.
  6. Arnaud DcB

    Arnaud DcB 34 ans, Hainaut

    Slt Cory et Michel,

    Merci pour les réponses, mais
    Pour calculé l'amperage d'un différentiel il faut additionné dans mon cas, chauffe eau x1 et le reste x0,5 et j'arrive à 88A mais il est dit que l'amperage du différentiel doit être supérieur 88 dans mon cas en aval et 40 minimum en prenant compte l'amont. Donc ne suis je pas obliger de repartir sur 2x TypeA 63A 300mA car alors le '63A' mentionné ne sert que pour l'amont?
    Et du coup dans mon cas un seul différentiel TypeA 40A 300mA en tête serait suffisant ?

    Merci

    Dernière édition: 15 Septembre 2019
    Arnaud DcB , 15 Septembre 2019
    #6
  7. Cory

    Cory Bruxelles

    On ne calcule pas l’ampérage d'un différentiel, il dépend du calibre du disjoncteur de branchement.
    Si ce disjoncteur est égal ou inférieur à 40Am le In des différentiels sera de 40Am.
    Si ce disjoncteur est supérieur à 40Am et inférieur ou égal à 63Am le In des différentiels sera de 63Am.
    Et il vous faut obligatoirement un différentiel de 300mAm en tête de l'installation et un 30mAm pour la salle de bain et appareils ayant contact avec l'eau comme expliqué plus haut.
    Et voir schéma sur #5.

    Cory , 15 Septembre 2019
    #7
    Arnaud DcB aime ça.
  8. Cory

    Cory Bruxelles

    Si, pour le différentiel "pièce d'eau" vous voulez placer un différentiel avec un In inférieure à 63Am (donc minimum 40Am obligatoire) il faut qu'il soit précédé d'un disjoncteur de maximum 40Am.

    Cory , 15 Septembre 2019
    #8
    Arnaud DcB aime ça.
  9. Arnaud DcB

    Arnaud DcB 34 ans, Hainaut

    OK, en faite je possède déjà 2 différentiels de 40A dont 1 de 30mA et l'autre de 300mA, seul bémol c'est que dans mon ancienne installation ces deux différentielles étaient montés en parallèle avec leurs In directement en contact avec le compteur, donc vous m'avez évité une dépense considérablement inutile (tout changé en plus grand format) qui plus est monté à la va comme jte pousse, donc je dois juste remettre de l'ordre et acheter quelques disjoncteurs pour pouvoir adapté mon install.

    Un grand merci !

    Arnaud DcB , 15 Septembre 2019
    #9
    Cory aime ça.
  10. flashman

    flashman Liège

    C'est en France que l'on calcule les différentiels parce qu'ils fonctionnent différemment, chez nous, ça ne sert à rien vu les normes.

    flashman , 15 Septembre 2019
    #10
    Arnaud DcB aime ça.
  11. Arnaud DcB

    Arnaud DcB 34 ans, Hainaut

    Je dois installer un coffret avec plus de rangée, quel est la meilleur solution ?

    1) Connecté le out du différentiel 300ma de la première rangée, au in du premier disjoncteur deuxième rangée

    2) Mettre un second differentiel 300ma en début de deuxième rangée connecté par son in en parrallele du in du différentiel première rangée

    3) Ou encore le out du premier différentiel allimenterai le in de mon deuxième 300ma?

    Arnaud DcB , 16 Novembre 2019
    #11
  12. Cory

    Cory Bruxelles

    UN SEUL et unique différentiel de 300mAm en tête de l'installation.
    Peut importe pour le raccordement, que vous le preniez sur un peigne ou ailleurs il faut simplement faire en sorte de limiter le nombre de fils dans les borniers.

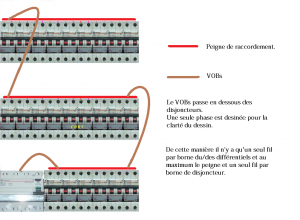

    Un exemple :
    Câblage coffret.png

    Cory , 16 Novembre 2019
    #12
    Arnaud DcB et Fufu aiment ça.
  13. Arnaud DcB

    Arnaud DcB 34 ans, Hainaut

    Ok merci Cory, je vais faire de cette façon du coup

    Arnaud DcB , 16 Novembre 2019
