Poids Isolation laine de bois vs Charpente

Globisimplex

• 26 Novembre 2018

• #1

bonjour,

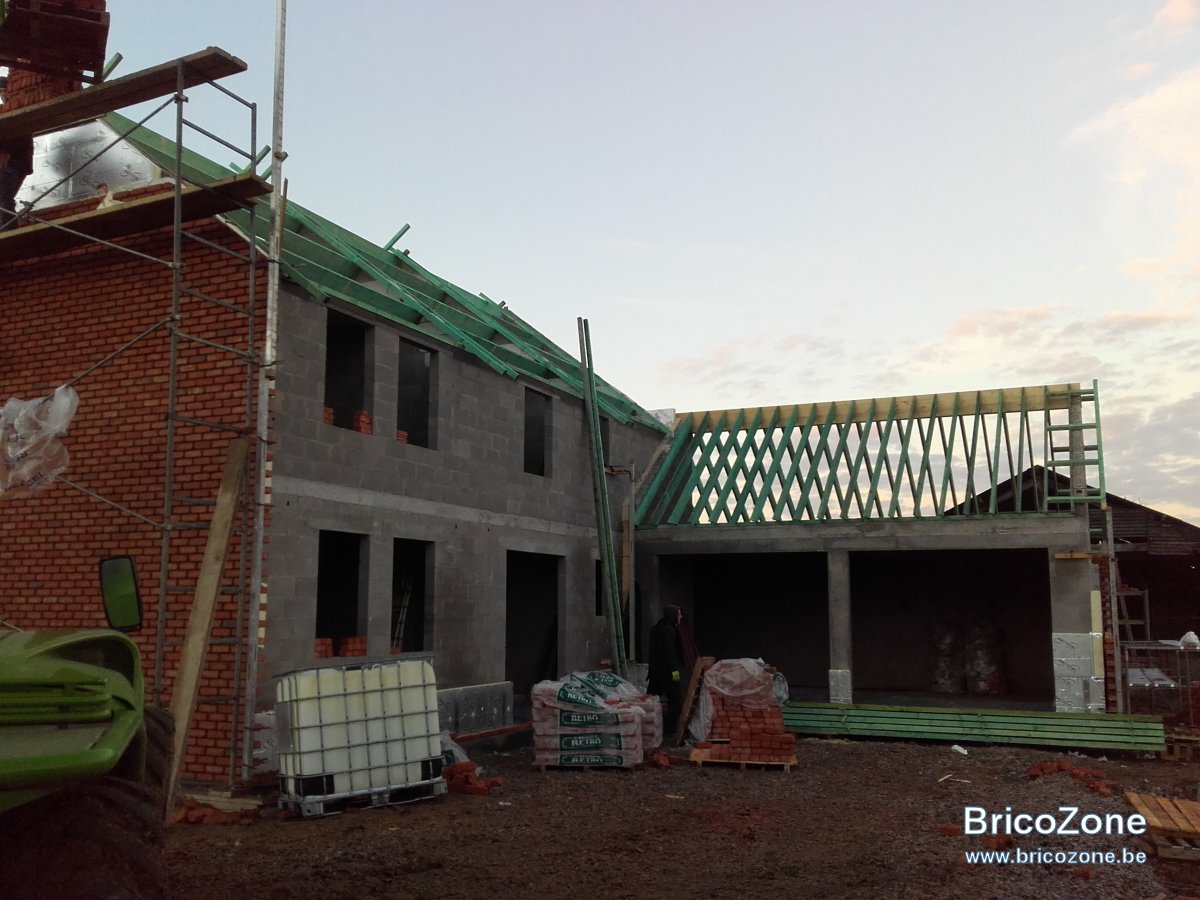

j'attaque actuellement l’isolation du toit des mes garages ( cfr photo )

il m'a été conseillé de placé de la laine de bois ( à la place de la LDV initialement prévue )

hors, vu le poids de cette dernière ( Pavafl...x semi-rigide ), pas de risque pour la charpente ?
peut-être une question pour Fradeco ?

je remplis l'espace entre les chevrons ( 23 cm ) avec la laine de bois,
puis ferai la finition par dessous avec un panneau PIR ( 4 cm ) et du tape,
ce qui fera office de pare-vapeur.

bonne semaine à tous

ps : il y a bien sûr eu chaînage entre les chevrons



norobis

• 27 Novembre 2018

• #2

Bonjour, il faudra indiquer quelques données en plus pour que quelqu'un puisse vous répondre. A savoir les dimensions des chevrons, la pente du toit et la dimension de la faîtière.



Globisimplex

• 27 Novembre 2018

• #3

merci

pente du toit : 35 degrés
chevrons : 4/23 + chaînage 4 x
sablière en lamellé-collé 14/48 : longueur 7 m
( prévue pour y fixer un palan qui descend par une ouverture dans les garages au rez )

cordialement,



fradeco

• 28 Novembre 2018

• #4

Bonjour Globisimplex

Pour info voici les poids des matériaux que j'aurais pris en compte pour le calcul de la charpente.

Isolation laine de verre ép. 200 mm = 10 kg/m²
Isolation PU ép. 40 mm = 2 kg/m²
Total 12 kg/m²

Isolation fibres de bois ép. 200 mm = 32 kg/m²
Isolation PU ép. 40 mm = 2 kg/m²
Total 34 kg/m²
Soit un supplément de 22 kg/m²



Globisimplex

• 29 Novembre 2018

• #5

Fradeco,

merci pour votre retour,

je suis quand même étonné des kgs/m² auxquelles vous arrivez ...

j'avais calculé pour la laine de bois ( Pavafl.x ) +/- 12 kgs/m2 ( 100 mm + 120 mm )

cfr fichier joint

quoiqu'il en soit, pensez-vous que la charpente le permette ?

bonne journée



fradeco

• 29 Novembre 2018

• #6

En tapant ''Poids spécifique isolation fibre de bois'' j'ai reçu l'info que le PS de ce matériau était de 160 kg/m³. 160 x 0.20 = 32 kg
Il semble que la laine de bois soit moins lourde soit 55 kg/m³
Pour la laine de roche ou de verre on part en général sur 40 kg/m³.
Cela représenterait donc une différence de 3 kg/m² en projection horizontale. Il n'y a pas de quoi en faire une jaunisse.



Globisimplex

• 29 Novembre 2018

• #7

merci



G

Gilou5500

• 29 Novembre 2018

• #8

Moi je remplacerais quand même la charpente



Globisimplex

• 29 Novembre 2018

• #9



D

dhta

• 29 Novembre 2018

• #10

Globisimplex a dit:

sablière en lamellé-collé 14/48 : longueur 7 m
( prévue pour y fixer un palan qui descend par une ouverture dans les garages au rez )

Cliquez pour agrandir...

Tant qu'a faire d'avoir fradeco sous la main , je demanderais aussi la charge maximale admissible pour ce palan ; il faudrait pour cela savoir où il se placera et peut-être aussi la méthode d'accrochage...



Globisimplex

• 29 Novembre 2018

• #11

méthode d'accrochage => pas encore d'idée
sans doute des pattes de fixation dans la faitière = il y serait placé au centre
c'est pour monter des charges de max 150 kgs en une fois

bonne idée
