Poignée intérieure d'une porte de rue

La serrure d'une voisine est défaillante, l'eurocylindre est à remplacer.
Mais je m'interroge sur la façon où a été fixée la poignée intérieure.
Comme il n'y a pas de poignée extérieure mais une plaque massive avec poignée fixe, du coté intérieur il y a simplement la tige carrée sur laquelle se fixe la poignée ( vis allen)
Comment s'attache cette tige carrée au niveau de la serrure. Est ce qu'elle s'engage à partir de l'extérieur et comporte un élargissement caché par la plaque de protection ?
A moins que ce soit uniquement une fixation par serrage de la tige carrée, mais alors cela fatiguerait fort la noix de la serrure.....
J'avais pas envie de déposer la plaque extérieure qui est un peu collée par la peinture

Toujours embêtant les dépannages A+

Ces deux systèmes se place par l’intérieur, il y en a d’autres.
J'avais oublié de spécifier, que les ergots devaient être passé de l'autre côté du trous carré avant de verrouiller.

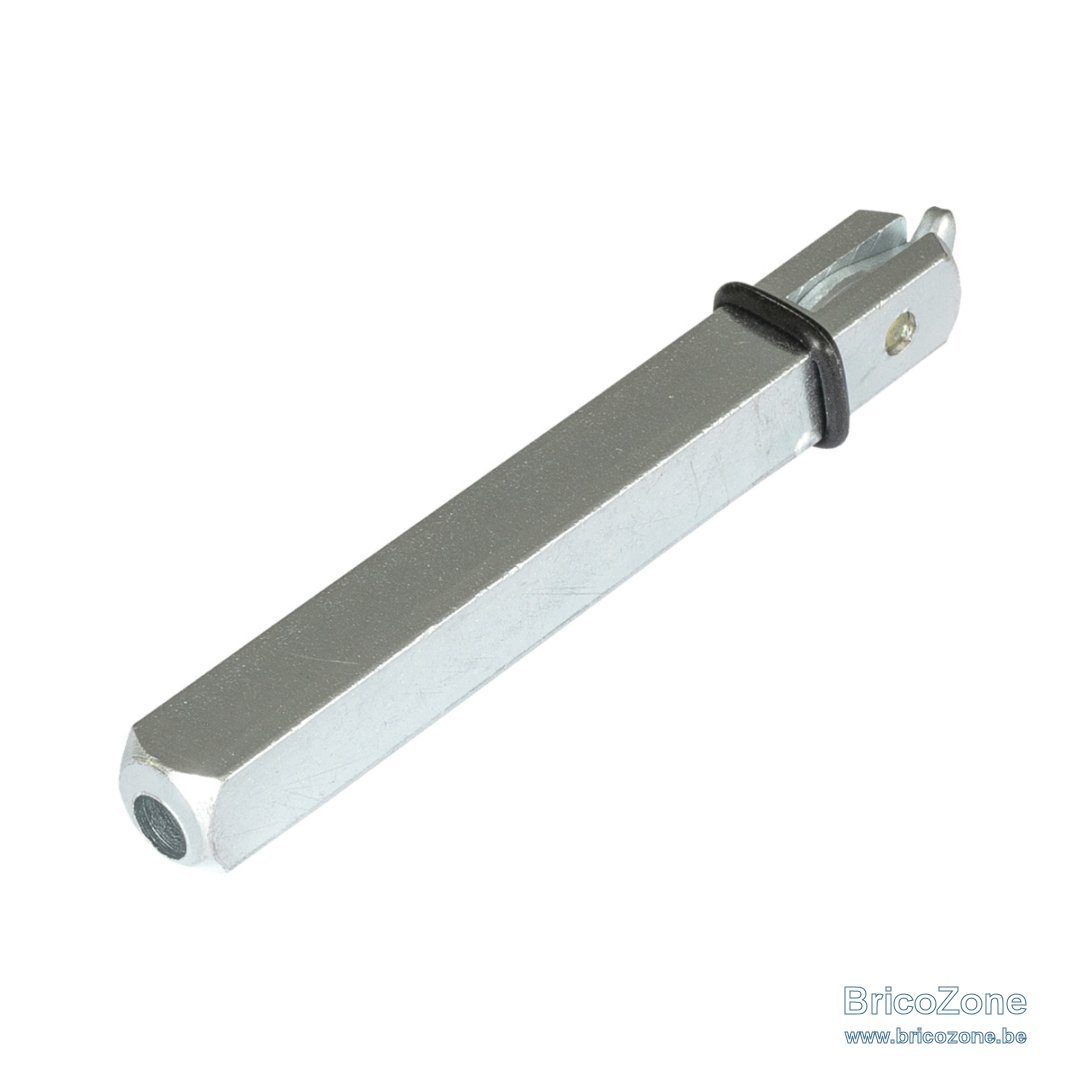

Il y a ce système, vous introduisez la griffe en avant, puis avec une fine clef que vous introduisez dans le trous, vous la verrouillez ou déverrouillez.

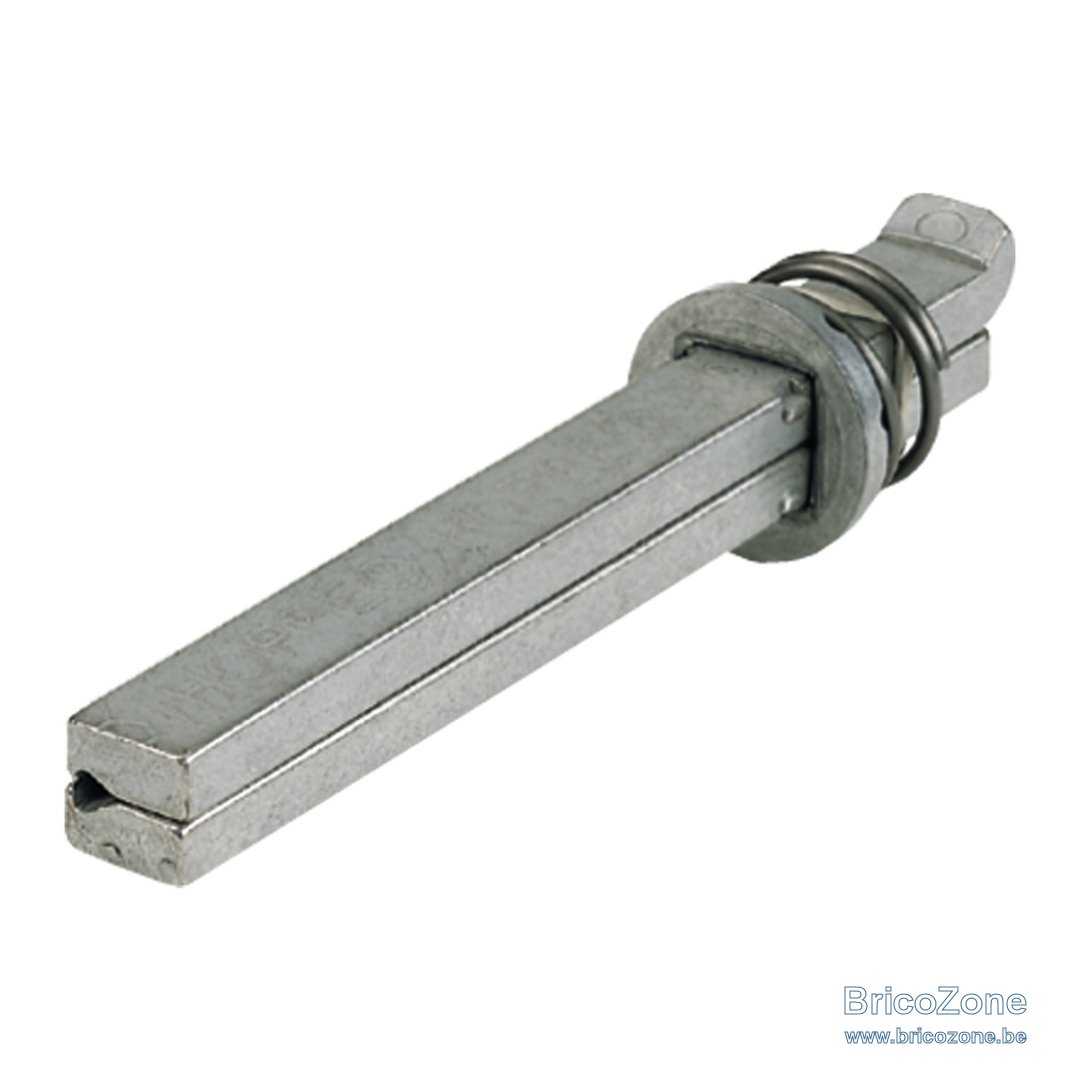

Et ce système en deux pièces, vous introduisez la partie coudée, puis le verrouillage ce fait en introduisant la pièce plate, vous faite le démontage dans le sens inverse.

salva01 a dit:

Ces deux systèmes se place par l’intérieur, il y en a d’autres.
Il y a ce système vous l’introduisez la griffe en avant, puis avec une fine clef que vous introduisez dans le trous, vous la verrouillez ou déverrouillez.
Voir la pièce jointe 160068
Et ce système en deux pièces, vous introduisez la partie coudée, puis le verrouillage ce fait en introduisant la pièce plate, vous faite le démontage dans le sens inverse.
Voir la pièce jointe 160069

Cliquez pour agrandir...

Intéressant ! j'ai appris quelque chose, merci

Et moi aussi,
J'ai vu que la tige carrée est en 2 pièces et qu'il y a bien un trou qui peut être celui où il faut introduite une clé..... Merci

jack333 a dit:

Et moi aussi,
J'ai vu que la tige carrée est en 2 pièces et qu'il y a bien un trou qui peut être celui où il faut introduite une clé..... Merci

Cliquez pour agrandir...

Il n’est pas nécessaire d’enlever ou déverrouiller la tige carrée, pour enlever le cylindre ou la poignée de porte.

Non, bien sûr. C'est uniquement si il faut retirer la serrure que cette tige doit être démontée. La serrure actuelle est mal fixée. C'est une porte ancienne qui date de 1905 et le logement des anciennes serrures était plus grand ( en hauteur ) Donc les 2 vis de fixations de la serrure en place ne sont plus très efficaces et je voudrais nettoyer la mortaise, voir si il faut coller une pièce et refixer correctement.

Suite et fin
Chez ma voisine c'est encore un système différent. La tige carrée est solidaire de la plaque de protection extérieure qui comporte une poignée fixe. Donc pour pouvoir retirer la serrure il faut défaire les vis qui solidarisent la plaque extérieure à la plaque intérieure et les retirer toutes les 2.

Dernière surprise : le nouveau cylindre à bouton ne permet pas de démonter le bouton. Il est fixé par une goupille alors que ceux que j'ai déjà placé comportent une vis ( clé allen)
Bien embêtant car il y a une plaque de garniture à l'intérieur qui se clipse après que les vis principales soient bien serrées. Et ce n'est qu'après qu'on fixe la poignée intérieure et que je voulais fixer le bouton.....
