Pompe à chaluer chauffage sol vanne mélangeuse

S

sbalintegro

• 15 Octobre 2023

• #1

Bonsoir,

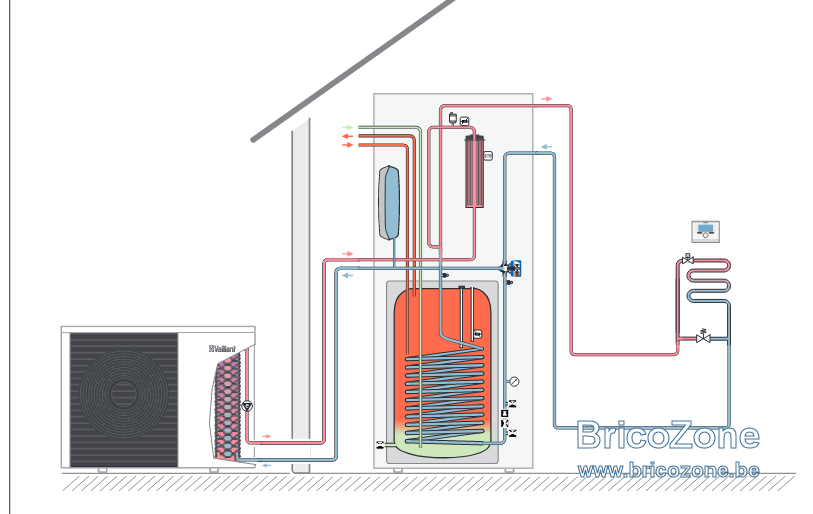

D'après ce schéma pour le uniTOWER plus VIH QW 190/6 E de chez vaillant, je comprends que pour une combinaison juste avec un chauffage sol, il n'est pas nécessaire de prendre une vanne mélangeuse :

Si le boiler est réglé à 55°C, je ne comprends pas où est mélangée l'eau qui va se propager dans le sol ?
une idée ?



S

sbalintegro

• 17 Octobre 2023

• #2

Je relance



neuneu

• 17 Octobre 2023

• #3

Tu mets une vanne mélangeuse simple et basta



S

sbalintegro

• 17 Octobre 2023

• #4

Comment est gérée cette vanne ? Comment sait-elle qu'elle doit mélanger à X° ?



neuneu

• 17 Octobre 2023

• #5

C'est vanne qui mitige à température fixe



S

sbalintegro

• 17 Octobre 2023

• #6

j'en vois qui se place sur les collecteurs. Penses-tu que c'est bien ou prendre un modèle standard ?
merci



C

chof

• 17 Octobre 2023

• #7

Salut
le boiler et le sol ne chauffe pas en même temp , il y a une vanne 3 voies pour ça . Pas besoin de vanne mélangeuse



S

sbalintegro

• 17 Octobre 2023

• #8

Ah je viens de comprendre on y voit la vanne 3 voies.
Ceci

C'est quoi ?



kenny82

• 17 Octobre 2023

• #9

Vanne de decharge ou autre soupape differentielle liee a la fermeture de la vanne mise au dessus pour stopper le plancher

bref

ne pas mettre de vanne 3 voies
Ne pas mettre de sous régulation du plancher genre vanne thermostatique sur collecteur ou tete motorisee sur thermostat piece

et l eau trouvera son chemin tranquille et sans soucis

juste voir si le circulateur integré est assez puissant pour assumer le plancher



neuneu

• 18 Octobre 2023

• #10

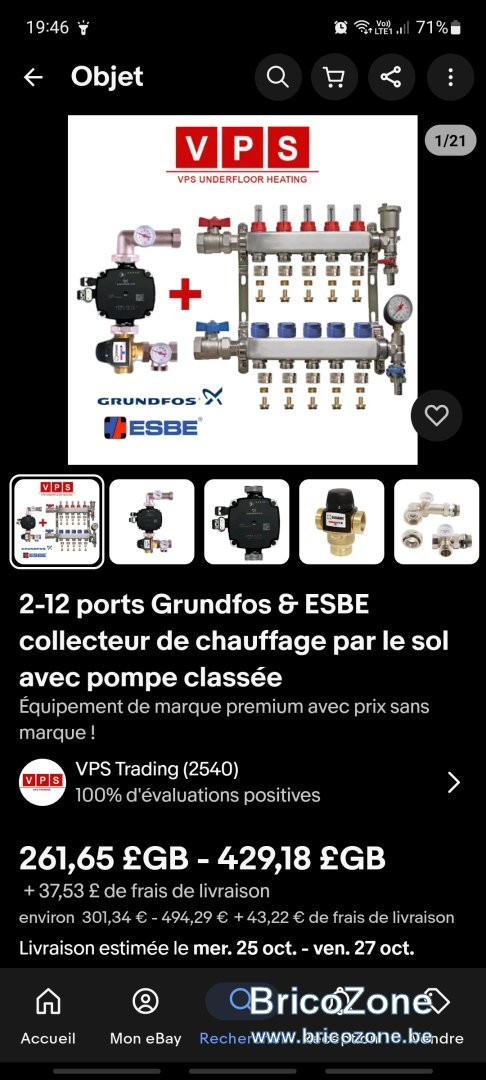

J'ai mis ceci
1er lien que j'ai trouvé



kenny82

• 18 Octobre 2023

• #11

neuneu a dit:

J'ai mis ceci
1er lien que j'ai trouvé
Voir la pièce jointe 147737

Cliquez pour agrandir...

Hors de ma vue:
Vade rétro satanas



S

sbalintegro

• 18 Octobre 2023

• #12

Merci. Je fais comme dans le schéma sans la soupape.
