Porte de garage | Réglage de l'ouverture | Moteur WECLA

MetalSlug

• 10 Février 2022

• #1

Bonjour à tous,

Je cherche à comprendre comment puis-je régler l'ouverture de ma porte de garage (elle ne s'ouvre pas assez loin et je suis obligé de passer en mode manuel pour faire entrer/sortir la voiture).

Le moteur est un WECLA PTAH05.

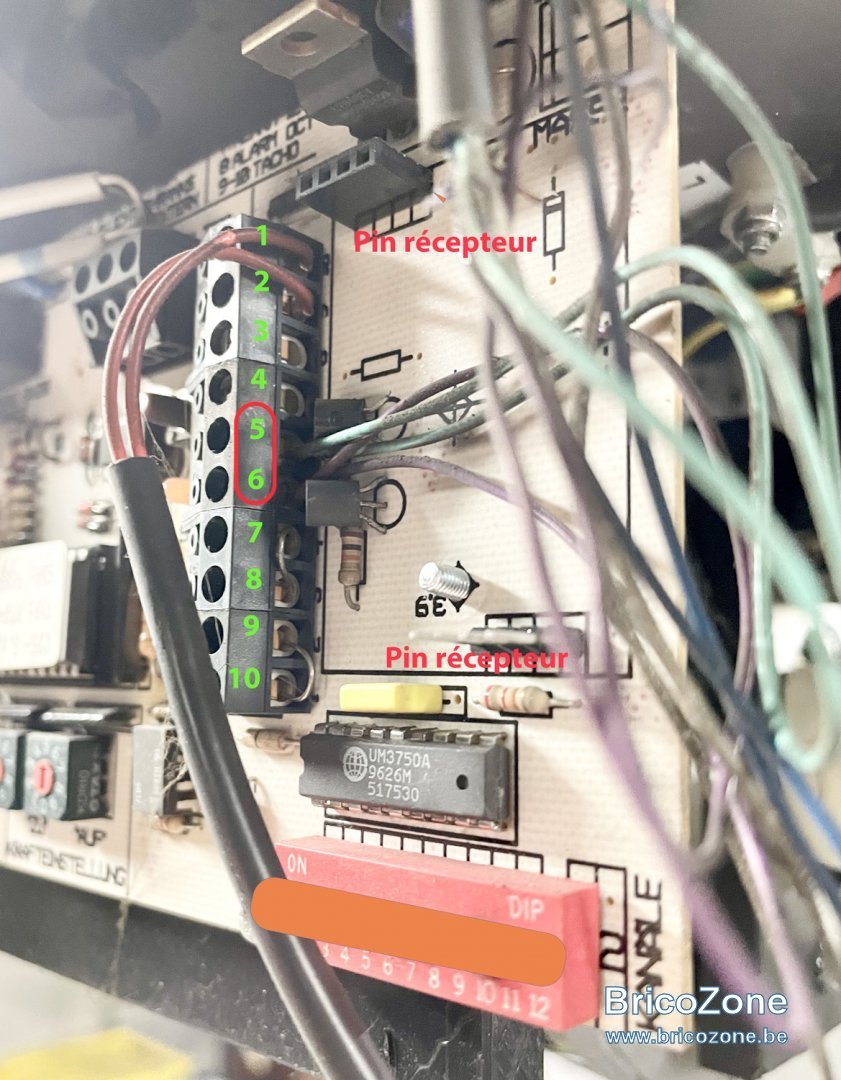

Voici la carte électronique du moteur:

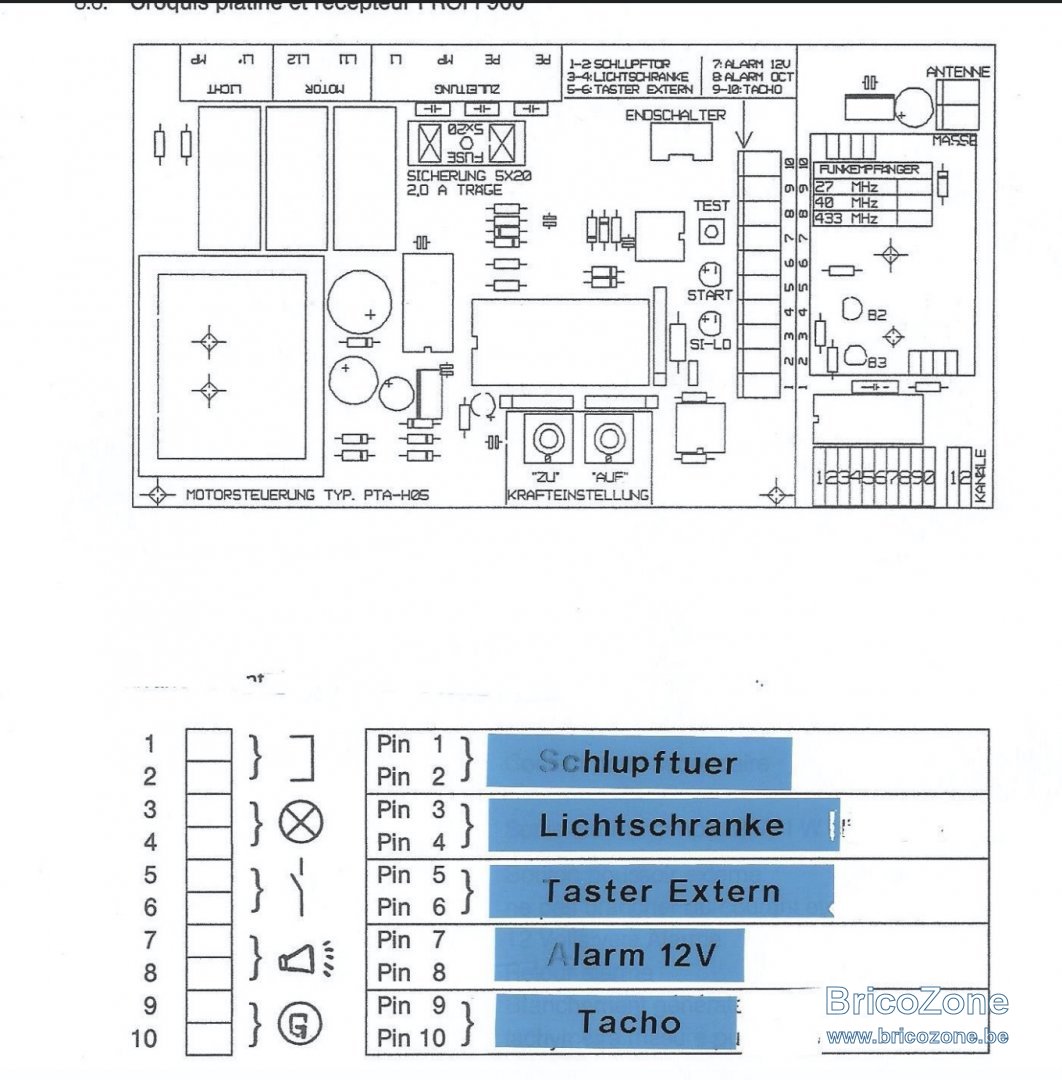

Voici les informations de la carte principale:
1-2: porte
3-4: cellule photoélectrique
5-6: bouton externe
7: Alarme 12V
8: Alarme OCT ?
9-10 : compteur de vitesse

Avez-vous des idées ? Merci



Dernière édition: 10 Février 2022

hql161

• 10 Février 2022

• #2

hello,

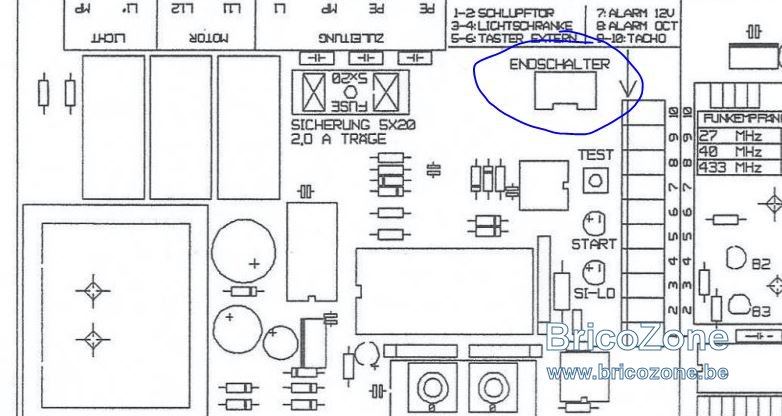

réglage fin de course :
il y a 2 fin de course sur ce moteur

ici :



MetalSlug

• 10 Février 2022

• #3

hql161 a dit:

hello,

réglage fin de course :
il y a 2 fin de course sur ce moteur

ici :
Voir la pièce jointe 110863

Cliquez pour agrandir...

Super merci Hql,

2 fin de course ça veut dire quoi ?



hql161

• 10 Février 2022

• #4

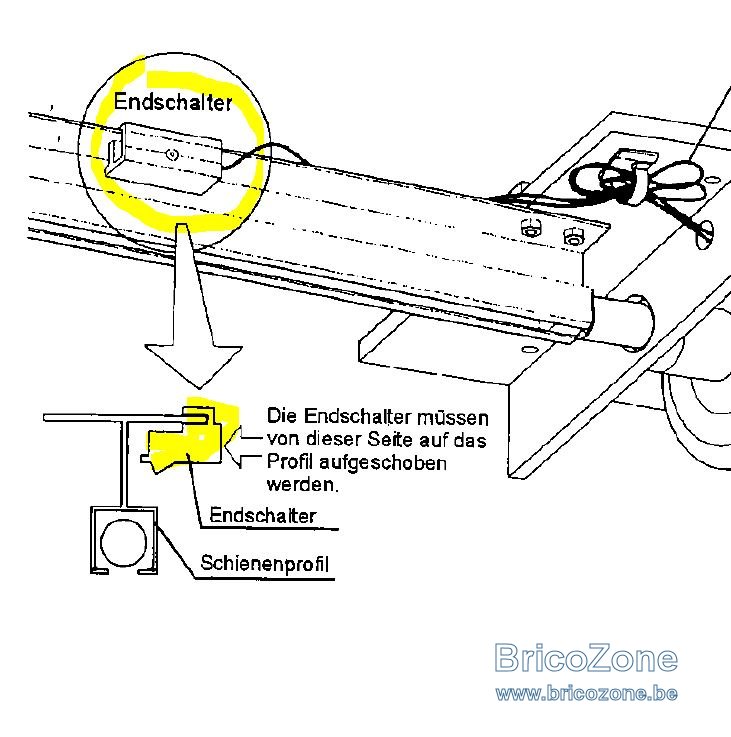

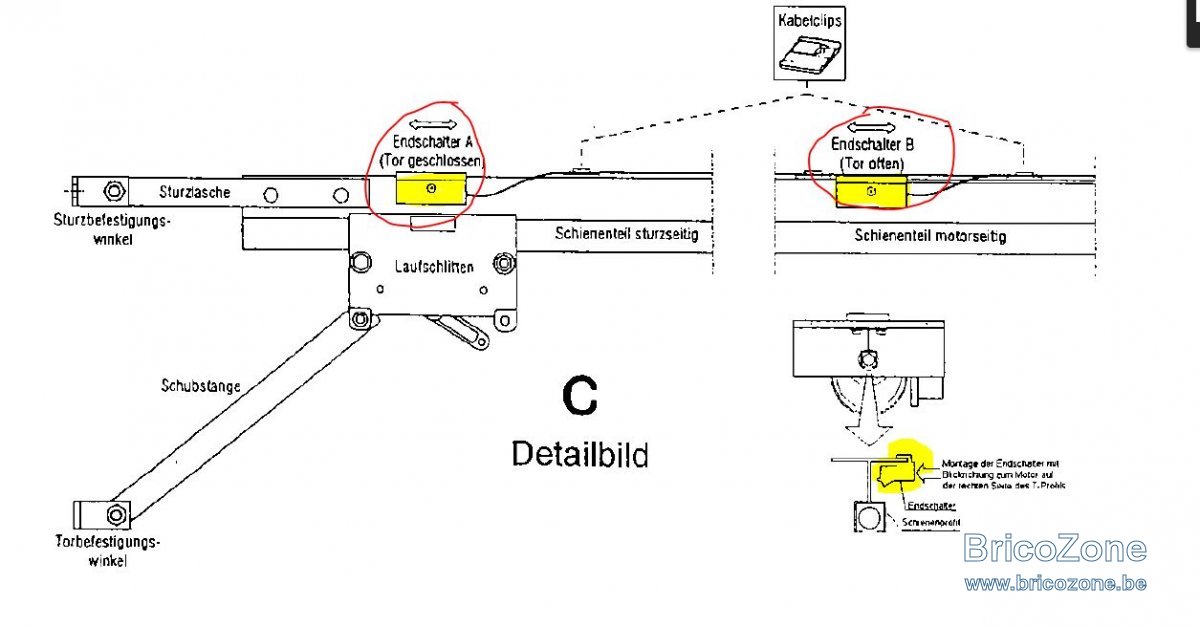

voir sur le rail
ce n'est pas exactement la meme porte car j'ai rien retrouver



MetalSlug

• 11 Février 2022

• #5

hql161 a dit:

voir sur le rail
ce n'est pas exactement la meme porte car j'ai rien retrouver


Voir la pièce jointe 110864

Voir la pièce jointe 110866

Cliquez pour agrandir...

effectivement mon rail est bien composé de cette manière. Du coup ça se règle sur la carte ou sur le "ensachalter" du rail? Merci déjà



hql161

• 11 Février 2022

• #6

les fins de course sont des interrupteurs sur le rail pour arreter le moteur
le réglage se fait sur la position des fin de course directement

1 pour arreter le moteur quand la porte descend
1 pour arrêter le moteur quand la porte s'ouvre

il suffit de déplacer le fin de course a ta convenance
c'est celui pres du moteur que tu dois agir

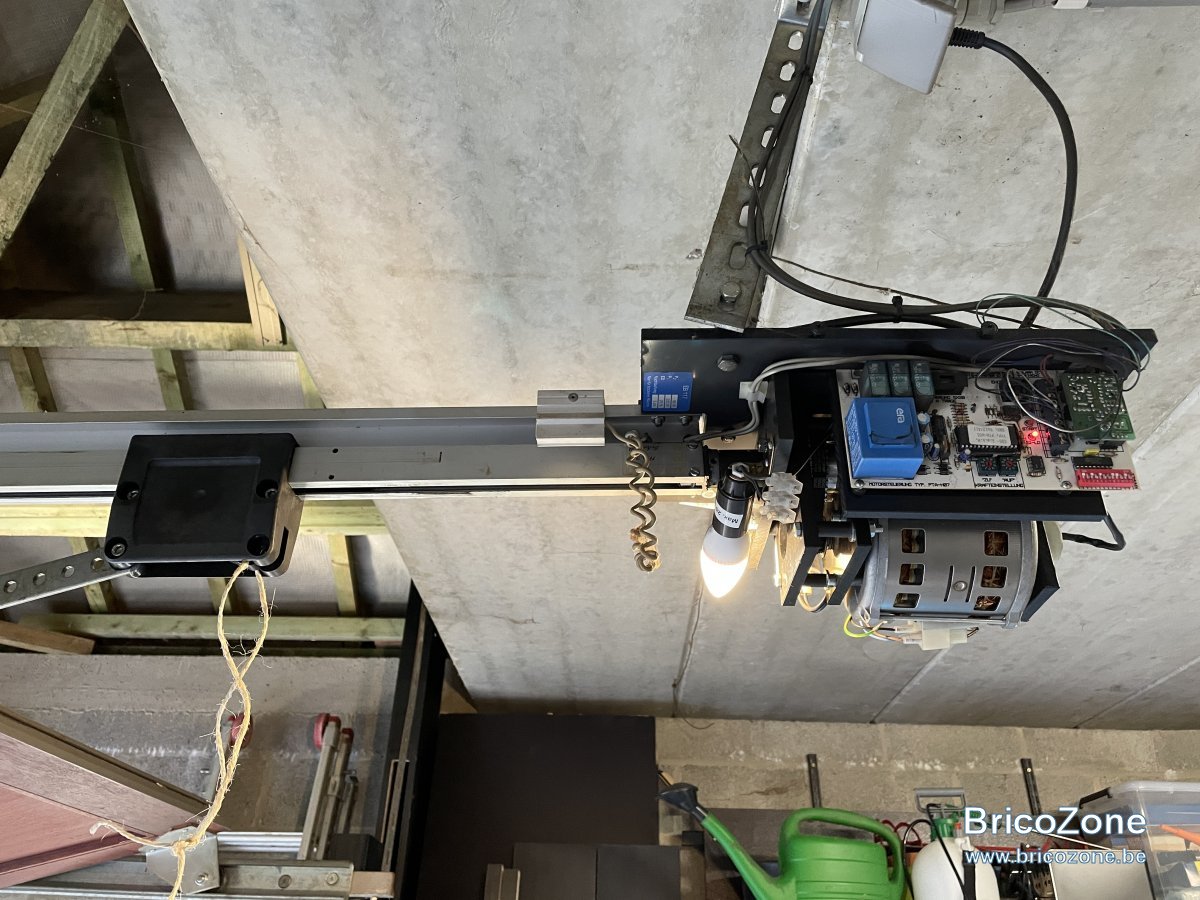

Photo du rail , quand la porte est ouverte?



MetalSlug

• 11 Février 2022

• #7

hql161 a dit:

les fins de course sont des interrupteurs sur le rail pour arreter le moteur
le réglage se fait sur la position des fin de course directement

1 pour arreter le moteur quand la porte descend
1 pour arrêter le moteur quand la porte s'ouvre

il suffit de déplacer le fin de course a ta convenance
c'est celui pres du moteur que tu dois agir

Photo du rail , quand la porte est ouverte?

Cliquez pour agrandir...

ok

j'ai deja essayé de déplacer le fin de course vers le moteur pour que la porte s'ouvre plus mais ça n'a pas fonctionné alors que je pense que ça avait déjà fonctionné dans le passé. Peut être que mon fin de course est défectueux ? Je ferais une photo demain.



hql161

• 11 Février 2022

• #8

j'ai supprimé l'ancien message

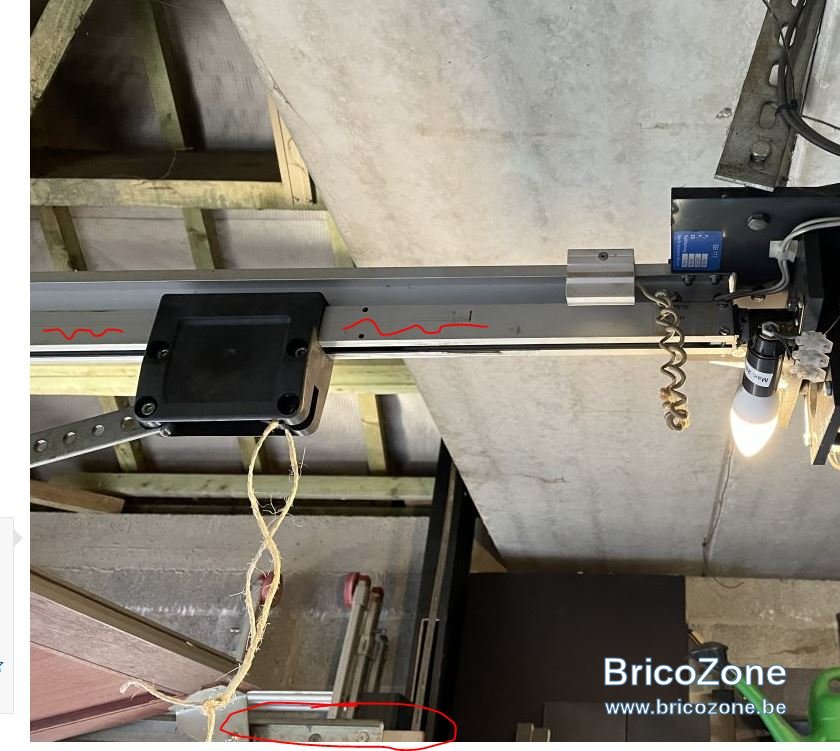

regarder a l'endroit ou s’arrête la porte au niveau du rail,
ou alors c'est le moteur qui (pour descendre ca va, mais pour monter )



MetalSlug

• 11 Février 2022

• #9

hql161 a dit:

j'ai supprimé l'ancien message

regarder a l'endroit ou s’arrête la porte au niveau du rail,
ou alors c'est le moteur qui (pour descendre ca va, mais pour monter )

Cliquez pour agrandir...

la porte s'arrête avant le fin de course.

C'est un système de contrepoids qui est couplé avec le moteur. Il faudrait moins de poids peut être? Ce qui m'étonne c'est que ça fonctionnait bien avant



hql161

• 11 Février 2022

• #10

pour tester, :
sur la carte il y a un réglage pour la force
2 potentiomètres ZU et AUF

auf : monter
zu : descente

vous pouvez tjrs augmenter le auf pour tester ? en general il sont réglé suivant la porte



hql161

• 11 Février 2022

• #11

hello,
que se passe-t-il si vous l'aider dans la monter, il s'arrête aussi?
état des rails, saleté certainement à nettoyer... avant tout chose
en manuel dans la zone d'arrêt du moteur, aucune résistance?



MetalSlug

• 13 Février 2022

• #12

J'ai fait quelques tests.

1. J'ai d'abord vérifié que le capteur fonctionne bien. Je l'ai avancé et la porte s'arrête à l'endroit du capteur donc ok ça fonctionne
2. J'ai mis plus de poids dans les bascules qui soulèvent la porte. La porte monte plus loin mais elle ne sait plus redescendre, je dois enlever les poids supplémentaires pour qu'elle descende
3. J'ai finalement aidé la porte pendant l'ouverture et elle va bien jusqu'au capteur repositionné près du moteur.

Que peut-on conclure? Que le moteur est devenu trop faible ? Merci



hql161

• 13 Février 2022

• #13

hello, le reglage de la force est au maximum je vois => changement par rapport a avant ou pas?
-lubrifier les parties mobiles pourrais aider
-nettoyage rails



MetalSlug

• 13 Février 2022

• #14

hql161 a dit:

hello, le reglage de la force est au maximum je vois => changement par rapport a avant ou pas?
-lubrifier les parties mobiles pourrais aider
-nettoyage rails

Cliquez pour agrandir...

Salut HQL,

La force était régler sur 0 - 9
J'ai vérifier mon autre moteur (la deuxième porte) et lui était réglé sur 5 - 5. J'ai essayé avec ce réglage mais ça fait la même chose, la descente est peut être moins violente.

Quel lubrifiant me conseilles-tu d'utiliser ? Une graisse ou un lubrifiant ?
Le nettoyage du rail ça se passe comment ? C'est le rail ou se trouve la tige filetée ?

Selon toi, le moteur est encore assez vigoureux et le problème vient d'ailleurs ?

Merci pour tes bons conseils.



hql161

• 13 Février 2022

• #15

la force étais déjà à 9 (sur la photo#1 il est à 5)
tester sur 5 et 9

lubrifier le bord des 2 cotés avec du wd40
nettoyer le rail de la porte, wd40 sur les roulettes

la grosse vis (vis sans fin) dans le rail central graisse mécanique au extrémité,

a mon avis le moteur fait son job, je pense qu'il est encore OK
pas de problème au niveau des ressorts/contre-poids???

je ne te cache pas que je vais être a court d'idée

https://wd40.fr/tutoriels/comment-entretenir-porte-de-garage/



Dernière édition: 13 Février 2022

flashman

• 13 Février 2022

• #16

Tout nettoyer et lubrifier au WD40... (Rails et toutes parties mobiles, y compris axe moteur).

Si il a encore du mal, essayer de changer le condensateur (ça coûte 2X rien).


Le moteur, si il tourne, ne devrait pas avoir de souci. C'est soit mécanique, soit le condensateur en général.



Dernière édition: 13 Février 2022

flashman

• 13 Février 2022

• #17

Et profiter pour faire la deuxième porte tant qu'on y est. Ça ne peut faire que du bien.

Pour bien faire, il faudrait le faire régulièrement (même si personne ne le fait, normalement, il faudrait...)

style 1x par an ou 1x tout les 2ans... Ça prend 10 minutes...



MetalSlug

• 16 Février 2022

• #18

Merci HQL et Flashman pour vos retours. Je vais nettoyer et lubrifier tout ça.

@flashman : le condensateur c'est la grosse pièce en bleu ?



flashman

• 16 Février 2022

• #19

Non. Le cylindre blanc raccordé au moteur.
