Coffret de commande moteur Sommer duo vision 800 - porte de garage

Bonjour à toutes,
tous

Avant d'ouvrir le panneau de commande, j'aimerais avoir la bonne information pour l'ajout d'un bouton poussoir car l'ouverture avec celui placé à ce jour est capricieux.

Ce bouton servira de commande complémentaire au gros bouton rouge actuel placé sur le boitier.

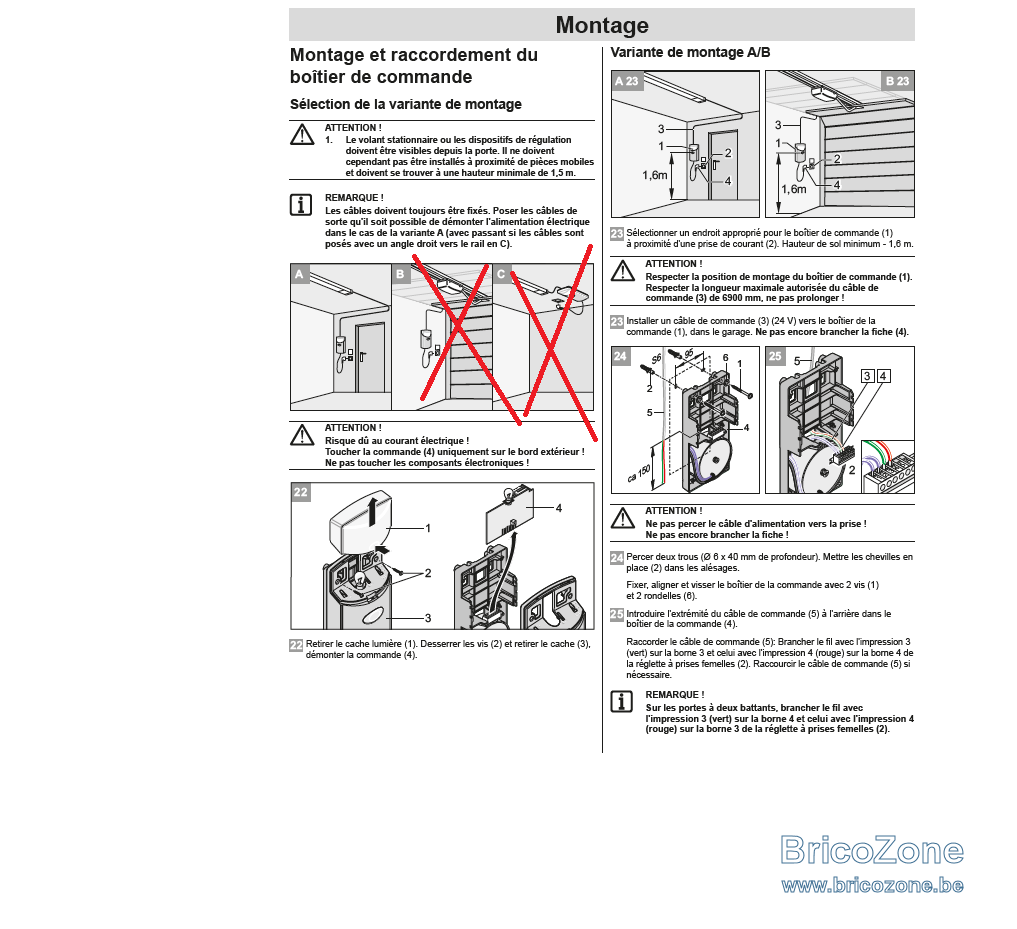

En résumé, j'aimerais être certain que la procédure qui est donnée sur l'image ne va pas griller ma carte électronique.

Donc,

On place 1 bouton poussoir à min. 50 cm du boîtier de commande et à min. 1.60 m du sol.
On tire 1 câble 2 fils du bouton poussoir vers le boîtier. (2 *0.75 mm² / 2 * 1 mm² / 2* 1.5 mm² ) ?
On raccorde dans un premier temps le bouton poussoir

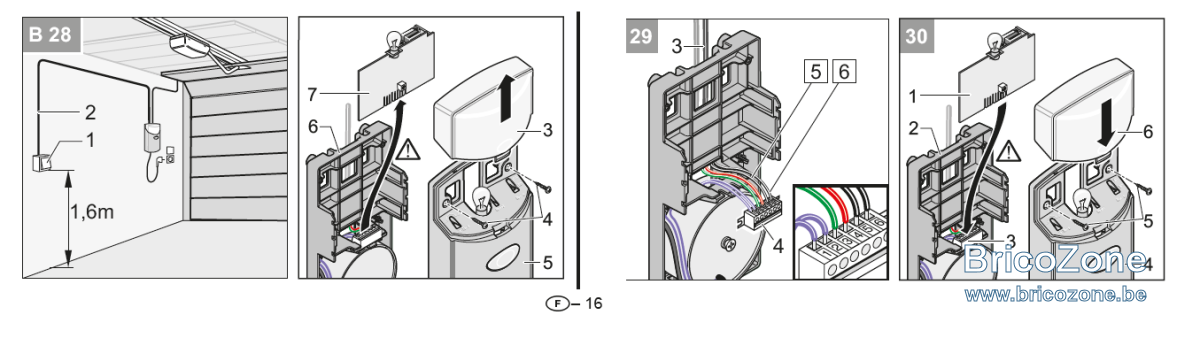

Ensuite, on raccorde les 2 câbles venant du bouton poussoir vers le panneau de commande sur les bornes 5 et 6 ? C'est bien cela ?

Si ceci est correct et fonctionnel, je reviendrais vers vous pour l'ajout d'un zigbee

Merci

Effectivement Borne 5-6 pour le bouton poussoir

Merci.

Bonjour, merci j'ai suivi jusque là, mais y a-t-il un sens pour les fils bleu et brun dans le slot 5 et 6 ?

Hello,
Non pas de sens pour les fils, c'est un bouton poussoir.

Merci bcp jvais essayer

Bonjour, petit retour : la porte de garage fonctionne très bien. Seul bémol, quand le boîtier refoss est connecté au wifi jai

Ma caméra de sécurité TP Link c510w qui ne se connecte plus ainsi que mon aspi Roborock S8... Je n'arrive pas à les faire fonctionner ensemble... Quelqu'un à une idée ?
Désolé pour le double envoi
