Positionnement d'un vas d'expansion

Bonjour,.
Encore une petite question !

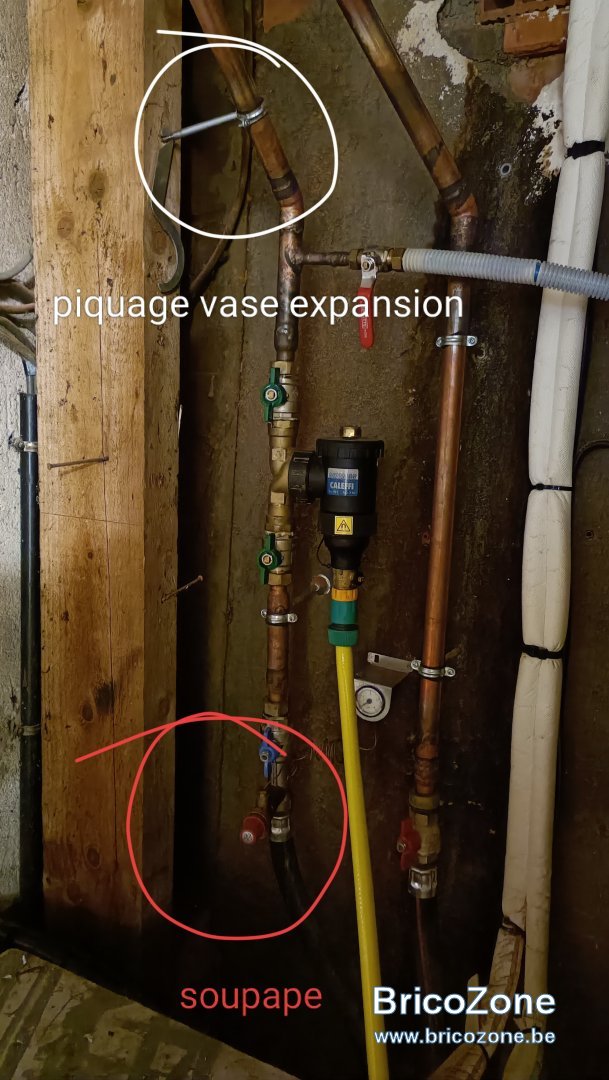

D'après la photo, l'emplacement où j'ai l'intention de faire un piquage pour mon vase d'expansion, vous paraît-il correcte ?

Salut ! Comme on le devine, il doit s'agir d'n vase d'expansion "3 bars" gonflé à la pression de 1bar ou 1,5 bars en fonction du prix et que tu ajusteras à la hauteur manométrique de ton installation en le dégonflant un peu si nécessaire.

Pour ta facilité, tu peux effectivement fixer une potence sur la grosse gite servant de poteau que tu raccorderas via un morceau de tuyau multicouche facilement cintrable en Ø 15~16~20 mm à un Té fixé à la tuyauterie cuivre là où tu l'indiques.
La potence adhoc est d'office munie d'orifices filetés en Ø1/2" pour y fixer en bas ce fameux tuyau cintré et en haut pour y placer et la soupape de sécurité "3bars " et un purgeur " point haut " / potence.

Pour le confort d'intervention, tu placeras entre la potence et le vase une vanne d'isolement dont, une fois mise en service, tu ôteras la manette afin d'éviter sa manipulation et fermeture accidentelle par un non-initié qui flanquerait ta chaudière en l'air ! Hum ! Bon travail ! Bon confort ! Ciao.

Salut....
Merci pour ta réponse !
Mais est-ce un problème si je mets la vanne d'isolement entre le Té et la potence ?
Car je dois mettre en eau pour relever exactement la quantité d'eau que je mets dans mon réseau afin de déterminer la capacité du vase d'expansion ( mon réseau est actuellement entièrement vide !
Merci !

Stef100771 a dit:

Salut....
Merci pour ta réponse !
Mais est-ce un problème si je mets la vanne d'isolement entre le Té et la potence ?
Car je dois mettre en eau pour relever exactement la quantité d'eau que je mets dans mon réseau afin de déterminer la capacité du vase d'expansion ( mon réseau est actuellement entièrement vide !
Merci !

Cliquez pour agrandir...

Salut ! Aucun problème à condition de bien la laisser ouverte avant de mettre ton chauffage en service !
Quant à la dimension du vase, cela se calcule aussi en fonction du nombre de radiateurs et le volume de l'habitation . L'homme de métier " a l'oeil " pour évaluer le type de vase qui convient en s'accordant un volume de réserve aussi

Tu viendras nous dire la Puissance de ta chaudière ainsi que le nombre de radiateurs et le type de bien chauffé ( appart ou maison, etc.
On te dira quoi ! Ciao.

Il y a deux calculateurs sur le site de buildwise: https://www.buildwise.be/fr/expertise-soutien/buildwise-tools/

Merci pour les renseignements.
La PAC alimente uniquement le chauffage central d'une maison de 210 M2. Il y a 12 radiateurs et la PAC a une puissance de 16kw. Entre le point le plus bas et le point le plus haut du circuit, il y a environ 6,5m.

Tout début de semaine prochaine, je vais mettre le réseau en eau, à ce moment là, je connaîtrai exactement sa contenance !
Je reviendrai vers toi à ce moment là.
En attendant, je te remercie et te souhaite un bon weekend !

Salut Tchotto,
J'espère que tu as passé un bon weekend !

J'ai mis en eau....le circuit contient environ 180 litres.
J'ai laissé pour le moment une pression de 2 bars pour détecter une éventuelle fuite là où j'ai fait mes modifications ( piquage pour vase d'expansion et sèche serviette dans la salle de bain).
Peux-tu me donner les démarches à suivre, s'il te plaît, pour l'installation et la mise en route du vase?
Merci !

Salut ! Pour un tel volume d'eau de +/- 200l dans le circuit de chauffage d'une habitation , un vase d'expansion de 12 litres/ 3bars prégonflé à 1 bar sera suffisant.
Il arrive que, lors du choix, un vase prégonflé à 1,5 bars soit moins cher que celui prégonflé à 1 bar.
Que fait-on? On prend le moins cher et on le dégonfle progressivement à 1 bar comme on le ferait pour un pneu de bagnole trop gonflé ! CQFD.
Voici , un tableau "pense-bête/passe partout " servant au calcul du vase d'expansion à choisir qui conduit pratiquement au calcul des puristes qui viendraient te démontrer à force calcul d'apothicaire que l'on réservera aux plus grandes installations que le vase qui te convient est un 6,864l ou un 8, 645l ...que l'on ne trouve pas dans le commerce . Hum !

Un vase de 12l te suffira avec même une réserve d'eau sous pression qui compensera les éventuelles purges qu'après quelques jours de chauffe tu effectueras à tous les points hauts de ton installation. Tu trouverais un " 18l moins cher ", tu pourrais aussi l'utiliser : mais plus encombrant plus lourd car plus de matières pour sa fabrication et donc pollution accrue pour la Planète., au niveau fabrication, transports et recyclage.

Dans le dessin, tu choisiras la colonne du milieu qui concerne les vases standardisés supportant "3 bars " de pression , ici, pression à laquelle ta soupape "3 bars devait s'ouvrir en cas de hausse de pression accidentelle au delà de cette limite.

Pour ta facilité, tu utiliseras une potence de ce style : il y a des produits de "marque" plus chers ou des produits qui feront le même boulot mais qui sont moins esthétiques car non peints et/ou qui ont moins de sorties filetées pour accessoires divers. Ciao.

Salut,
Alors, pour info, en consultant la doc de ma PAC, il y a déjà un vase de 12l à l'intérieur....
Est-ce que je peux quand même en installer un deuxième que je mets en service pour soulager celui de la PAC, ou le mettre en attente au cas de panne/casse du premier?
J'ai trouvé (mais pas encore acheté) deux vases, un 12 l et un 18 l.... Le 18 moins cher que le 12 car en solde !

Salut ! Le problème de ces vases de 12l ,c'est que dans les chaudières murales, ils ont des formes spéciales hors standard et qu'ils coûtent les yeux de la tête lors du remplacement.
Pour certains, c'est du gaspillage de placer un second vase sur une installation protégée par un premier vase " bien calculé ". Ce qui n'est pas toujours le cas avec ce type de chaudières murales au vase " limité ".

L'important lors de l'ajout d'un second vase soit en assistance d'un premier sous-dimensionné ou " tout juste " , c'est que le second doit être raccordé de manière à protéger l'appareil aussi lorsque l'appareil est isolé de l'installation hydraulique.
Cela peut arriver lorsque l'on maintient la fonction " production ECS " de la chaudière ( que ce soit via échangeur sanitaire à plaques , via ballon ou mixte) et que pour une raison technique on a isolé du circuit chauffage de l'habitation.

Perso, j'aime qu'un vase d'expansion soit bien opérationnel et qu'il ne se fatigue pas trop ! Si le vase de ta PAC est un vase standard , tu peux le laisser seul; s'il s'agit d'un autre modèle "cher " et peu encombrant, tu peux l'assister d'un autre "normal" surtout si tu entreprends les travaux toi-même et réalises l'économie de la m/o et récupère une partie de la " commission " que le pro se fait sur le matos qui lui sert à couvrir une partie de la garantie en cas de problème sur ce matériel.

Le client est roi, même pour du "gaspillage" . Certains placent des robinets en or dans leurs salle d'eau : c'est pourtant la même eau qui en coulera qu'en sortie d'un robinet d'occasion ! . Ciao.
