Problème avec un chauffe eau Vaillant

Le chauffe eau de maman ne voulait plus démarrer, j'ai démonté et découvert que quelqu'un l'avait déjà mal fait, et surtout mal remonté.

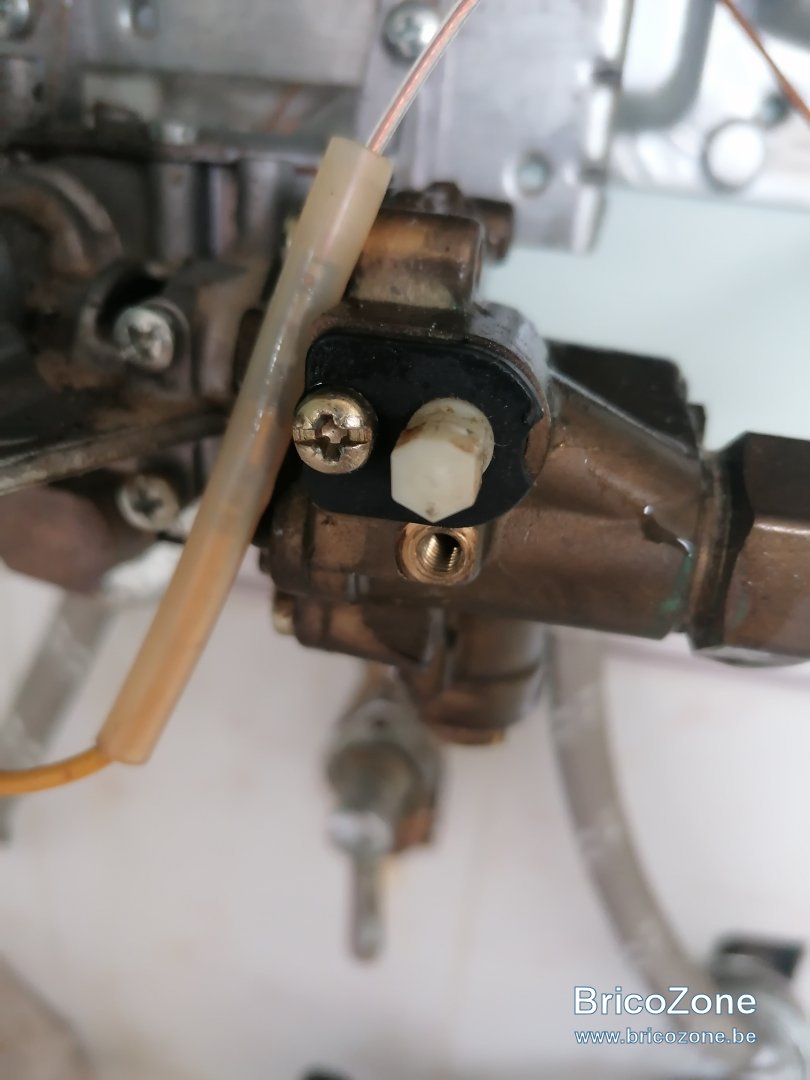

En fait la pièce hexagonale blanche qui règle le débit est bloquée .
J'ai essayé avec une clé de 7, sans succès, et sans forcer non plus.
C'est quoi comme système de vanne ?
Il y a une petite vis Philips a côté, je peux dévisser sans surprise ?
Est ce que je peux réparer ?
Je l'ai remis en route et ça fonctionne, juste le débit bloqué, mais on est samedi... Je ne voudrais pas faire pire que mieux.

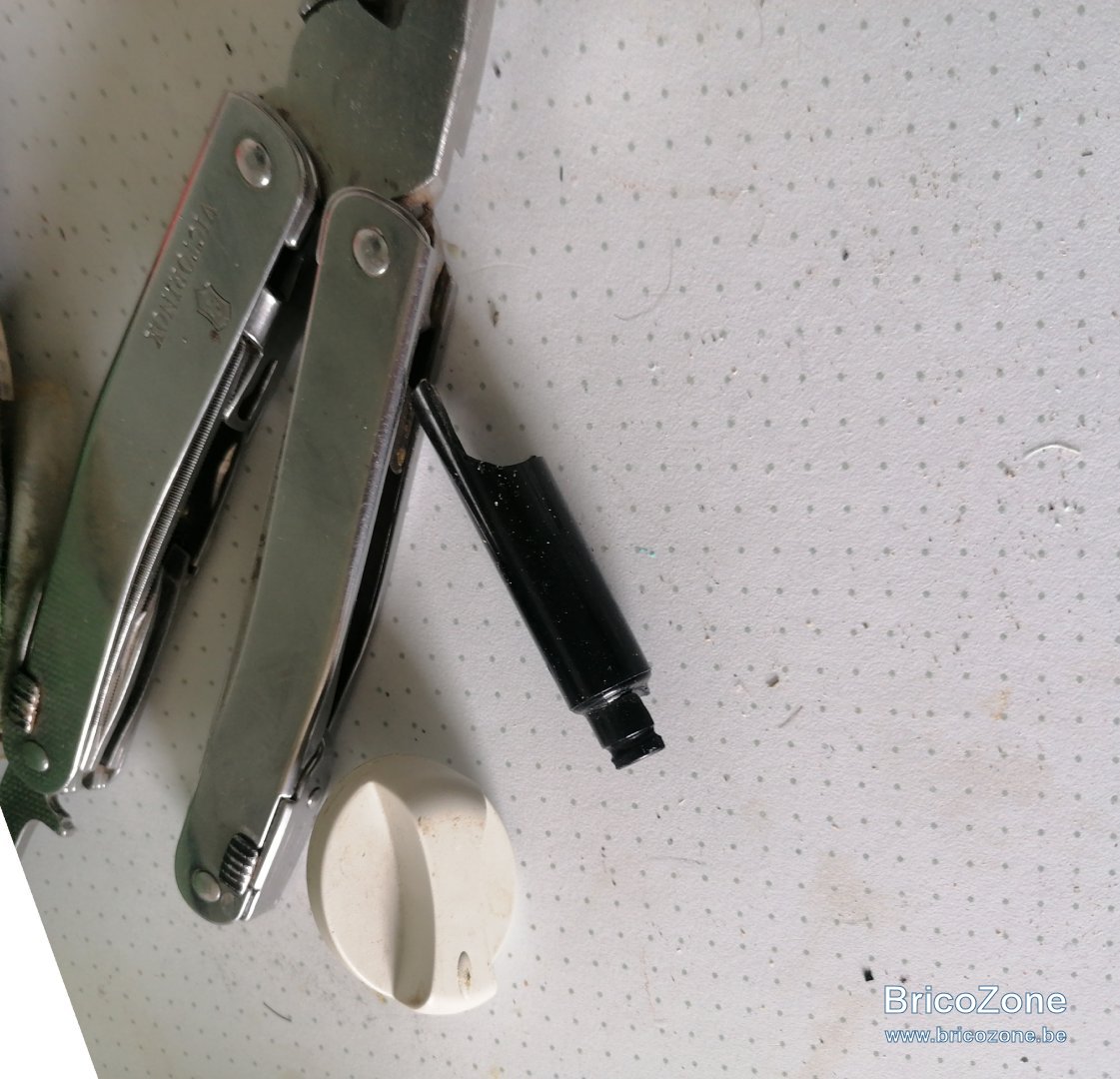

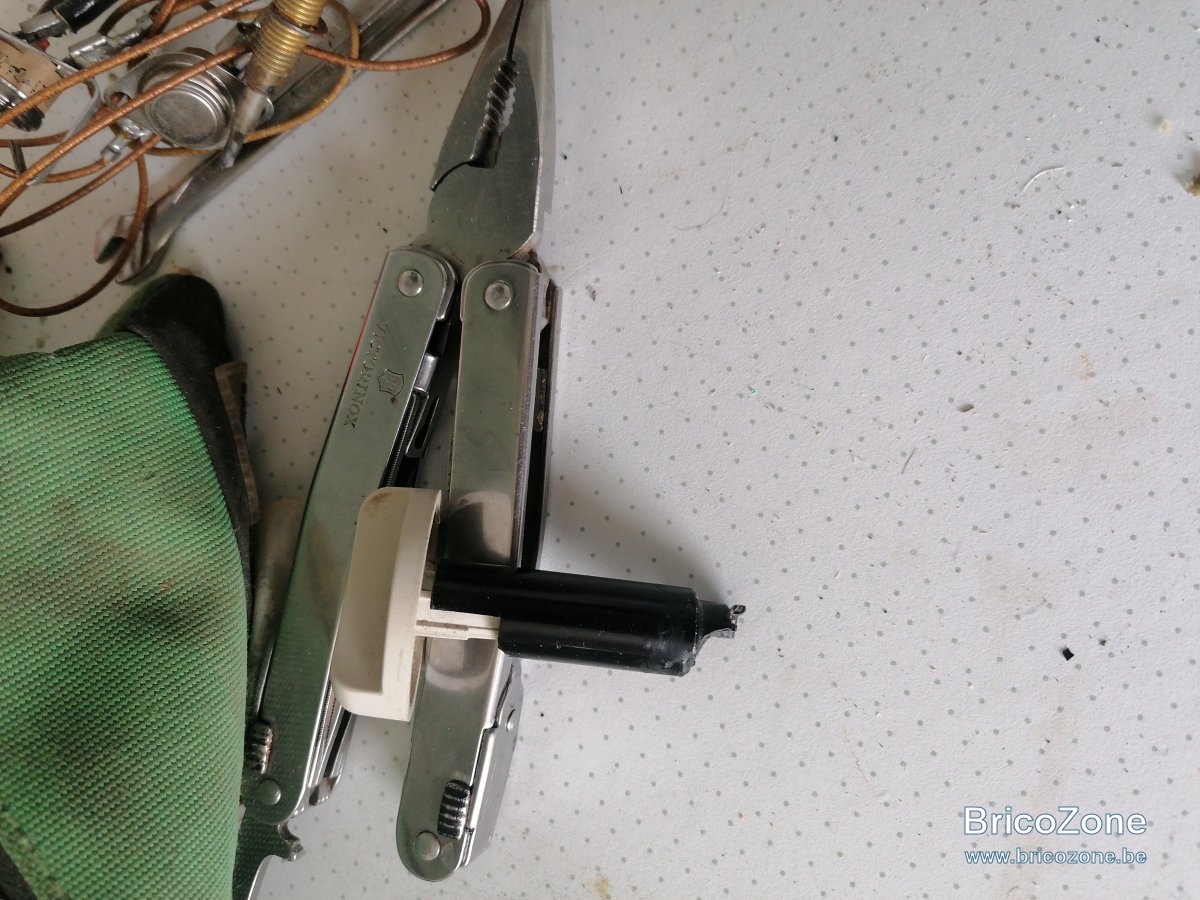

D'autre part en remontant mal les boutons ne sencastraient plus correctement celui d'allumage tournait dans le vide si on appuyait pas dessus et évidemment celui qui règle le débit s'est cassé (la piece noire en forme de clé a tube).

Je ne reviens plus qu'une fois par an, les dépôts que je connaissais ont fermé, dans la région du Centre, vous allez où ?
Ou on achète en ligne ?

Merci

Ya vraiment personne qui connaît ce système de vanne de débit.
@Tchotto ! toi non plus ?
le mac gyver des chaudières ?

Salut ! Donc, l'accouplement du bouton de débit - celui de gauche - de ton chauffe-eau mural gaz Vaillant type atmoMAG 14-0/0 gx - gaz naturel - est cassé .
Et si je comprends bien, l'axe de la vanne qu'il commande est bloqué. C'est ce qui amène l'usager à forcer en voulant le tourner. Il est préférable de le manipuler 1x/mois sur toute sa course pour éviter ce blocage avant de le ramener à la position qui convient. Comme on le préconise pour les vannes thermostatiques d'un radiateur.

Puisque l'on joue sur le débit d'eau, et qu'il ne tourne plus, on devine que le calcaire a fait son oeuvre en bloquant la pièce mobile dans le corps.

Te voilà obligé de commander cette pièce avant de poursuivre ton diagnostic. Il se peut que le débit n'est plus suffisant pour enclencher l'ouverture de la vanne gaz alors que peut-être tu entends encore le bruit des étincelles d'allumage.

En te rendant chez Facq, Vam ou Desco ou ...?.... dans ton coin, ils pourront s'aider de la nomenclature de l'appareil qu'ils auront en ligne " vendeur pro " pour la commander.
Vaillant ne traite pas avec le particulier.
Il est aussi possible que l'échangeur soit entartré au point que le débit s'en trouve affecté pour produire les mêmes symptômes d'absence d'enclenchement/ brûleur.
A toi de jouer ! On te suit . Ciao.

ps: cet accouplement n'est pas détaillé dans le catalogue des pièces détachées.

Tchotto a dit:

se peut que le débit n'est plus suffisant pour enclencher l'ouverture de la vanne gaz

Cliquez pour agrandir...

Tchotto a dit:

est aussi possible que l'échangeur soit entartré au point que le débit s'en trouve affecté pour produire

Cliquez pour agrandir...

Non non, ça marche .
Le débit est correct, et maintenant on peut régler lautre bouton

Il ya un adoucisseur au sel, qui fonctionne bien me semble t il, malgré cela tu penses que la cause puisse être le calcaire ?

Tchotto a dit:

Te voilà obligé de commander cette pièce avant de poursuivre ton diagnosti

Cliquez pour agrandir...

Il n'y a pas moyen d'ouvrir et de chipoter ? .
La vis Philips juste a gauche de l'axe est tentante quand même ., qu'est ce qu'il y a derrière ?


En gros voilà ce que je pense qu'il a du se passer et amener la cassure de l'accouplement.
Pour démonter il faut enlever une petit vis, et ensuite décrocher la tôle.
Cette petite vis se fixe dans une tige métallique pour séparer la tôle du corps des bruleurs.
Cette tige métallique est elle même vissée juste sous l'axe de la vanne, on voit tres bien le pas de vis sur la photo.

La petite vis s'étant bloquée, celui qui a démonté a dévisser la tige complète et lorsqu'il a remonté il n'est pas parvenu a la replacer., son poids l'entraînant vers le bas, et les doigts ne passant pas, , il a du abandonner ou sans doute ne pas s'en rendre compte.
Les boutons de commande se, sont donc retrouvés a un petit cm de la bonne position, et les accouplements ne rentraient que de quelques mm dans leur logement.
Il fallait pousser pour pouvoir les actionner.
J'ai bien entendu débloqué cette vis et replacé la tige.

J'avais prévu d'acheter la piece d'accouplement en. plastique, je ne sais plus trop où mais peu importe il faut d'abord arranger la vanne.
Donc d'après toi c'est pas possible ?

Salut ! Il faudrait que tu nous refiles la photo 2 nette et avec beaucoup plus de recul.
Alors, j'ai trouvé ceci ds le catalogue de pièces détachées Vaillant :
-1) l'accouplement "bouton de réglage/débit/boîte à eau" de l'atmoMAG se nomme "adaptateur" et porte 2 numéros selon le modèle de chauffe-eau ( à spécifier) : soit le 115167 et le 115168 assignés au MAG 14-0/0 GX dont l'embout est rond. Tandis que ce que tu nous montres a une tête hexagonale qui est destiné au MAG 14-0/1 GX.

Là semble se situer une erreur commise lors d'une intervention antérieure qui en empêchait l'alignement "volant de commande <-> robinet vanne/eau".

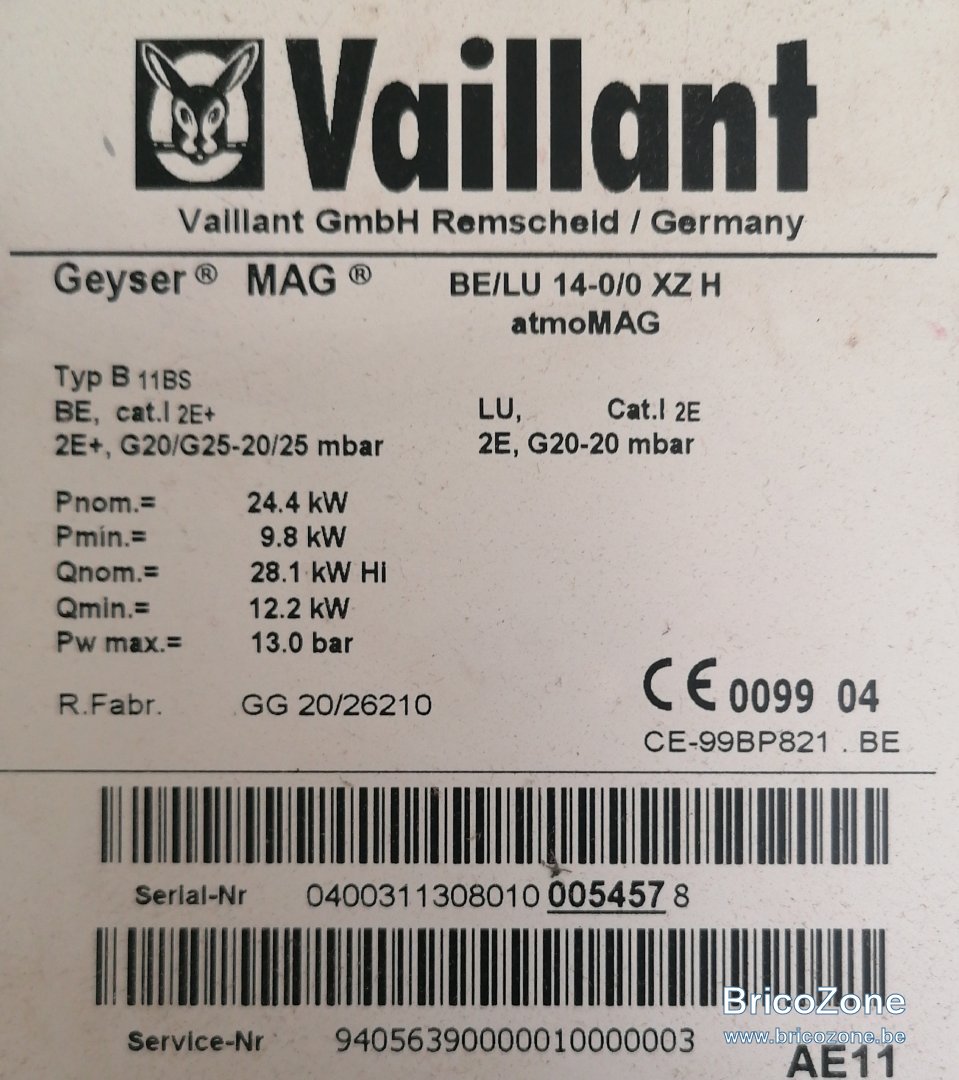

Ton appareil est bien un "14-0/0 GX " et pas un "...O/1...." A vérifier, donc : le fournisseur doit te trouver cela lorsque tu lui présenteras la photo de la plaquette signalétique complète ( photo 1) pour passer commande.

-2) Mais si le brûleur ne démarre plus , il y a lieu de contrôler l'allumage/étincelles de la rampe-gaz et la "boîte à eau " qui est encore du solide et pas du plastic moderne . Elle renferme encore une membrane qui est aussi à vérifier.

Vaillant nomme cette " boîte à eau " ( language traditionnel du Pro en français) du terme " Valve à eau " . Leur catalogue nous soumet aussi 2 modèles dont la différence n'apparaît pas clairement entre les 2 photos !

Tu as le choix entre la référence " 115304 " - que je pense être celle qui convient à ton chauffe-eau "atmoMAG 14-0/O GX " et la référence "115005" désignée pour le MAG11+14-0/0 GX.

Il est possible que tu aies à changer uniquement la membrane de cette vanne eau/gaz ou la boîte - euhh, la valve - complète.
Si l'accouplement ( les) valent +/- 10 €, la "valve-eau / bronze " est proposée à +/- 190€ ( Desco ,... pris au hasard).

-3) Ahhhh, je trouve encore ceci : l'axe blanc pénétrant le cache noir fixé par une vis en croix et dont tu demandais si tu pouvais la dévisser se vend en kit " axe, vis et cache noir " sous la référence " 115314 " et " 115315" sous l'appellation " sélecteur de température ". Ta photo 2 : dont coût : +/- 10€ aussi.

Encore une fois, seule le fournisseur qui en a la nomenclature éclatée pourra indiquer avec exactitude quelles pièces conviennent pour ton appareil.
Si tout cela peut t'aider, tant mieux !!!!

ps: quand tu dis " ça marche ", je ne peux pas deviner si tu parles de l'écoulement d'eau ou de l'embrasement du brûleur ou seulement des étincelles, etc.... Le français demande plus de précisions pour se faire comprendre avec nuances ! Merci ! Ciao.

Tchotto a dit:

quand tu dis " ça marche ", je ne peux pas deviner si tu parles de l'écoulement d'eau ou de l'embrasement du brûleur ou seulement des étincelles, etc.... Le

Cliquez pour agrandir...

Ça fonctionne.
La veilleuse, le bruleur, l'étincelle.
L'eau chauffe.
Pour une douche, pour la vaisselle
Ça marche quoi.

Je ré explique.
Mal remonté, les boutons étaient mal emboîtés.

Il fallait pousser sur celui de l'allumage pour que la tôle cède un peu et permette de le manipuler.
Et rallumer avec une allumette, c'est ce qui m'a inciter a démonter le stuut.
Et même chose du côté "boite a, eau" , sauf que la en plus l'axe est bloqué.
Les deux choses ont sans doute provoqué la cassure de l'adaptateur.
Cet adaptateur ne me préoccupe pas.

J'aimerais juste savoir si je peux démonter, ce a quoi j'aurais accès, ce que je dois faire ou peux faire pour débloquer l'axe de cette boîte a eau.
Et surtout sans rien casser puisque la, "ça marche" .
Avec un débit correct, par chance, il est bloqué dans une bonne position.

Et après je commanderai ce qu'il faudra.
La séparation, c'est réglé.

Salut ! En coupant l'eau et le gaz par prudence, bien sûr que tu peux déposer le couvercle la vis et l'axe qui se vendent en kit ! Tu nettoies les pièces mobiles internes au vinaigre pour les débloquer ! Ciao.
