Problème minuteur

Vity79

• 31 Mai 2025

• #1

Bonjour,

Le minuteur de ma piscine ne fonctionnait plus correctement. Je perdais quelques heures par jour.

Je l'ai donc changé par un nouveau et celui-ci ne fonctionne pas du tout. Comme je ne connais pas grand chose en électricité, est-ce possible que je me suis trompé en branchant les 4 fils? Le minuteur fonctionne quand je le fais tourner manuellement mais l'heure n'avance pas du tout.

Si les 4 fils n'étaient pas mis correctement, est-ce que c'est possible que le mode automatique de la filtration fonctionne quand même?

Ou est-ce une autre pièce qui est endommagée?

Merci d'avance pour votre aide.



Cory

• 31 Mai 2025

• #2

Bonjour,
Très certainement un mauvais raccordement; mais comment conseiller sans plus de détails et/ou photos



Vity79

• 31 Mai 2025

• #3

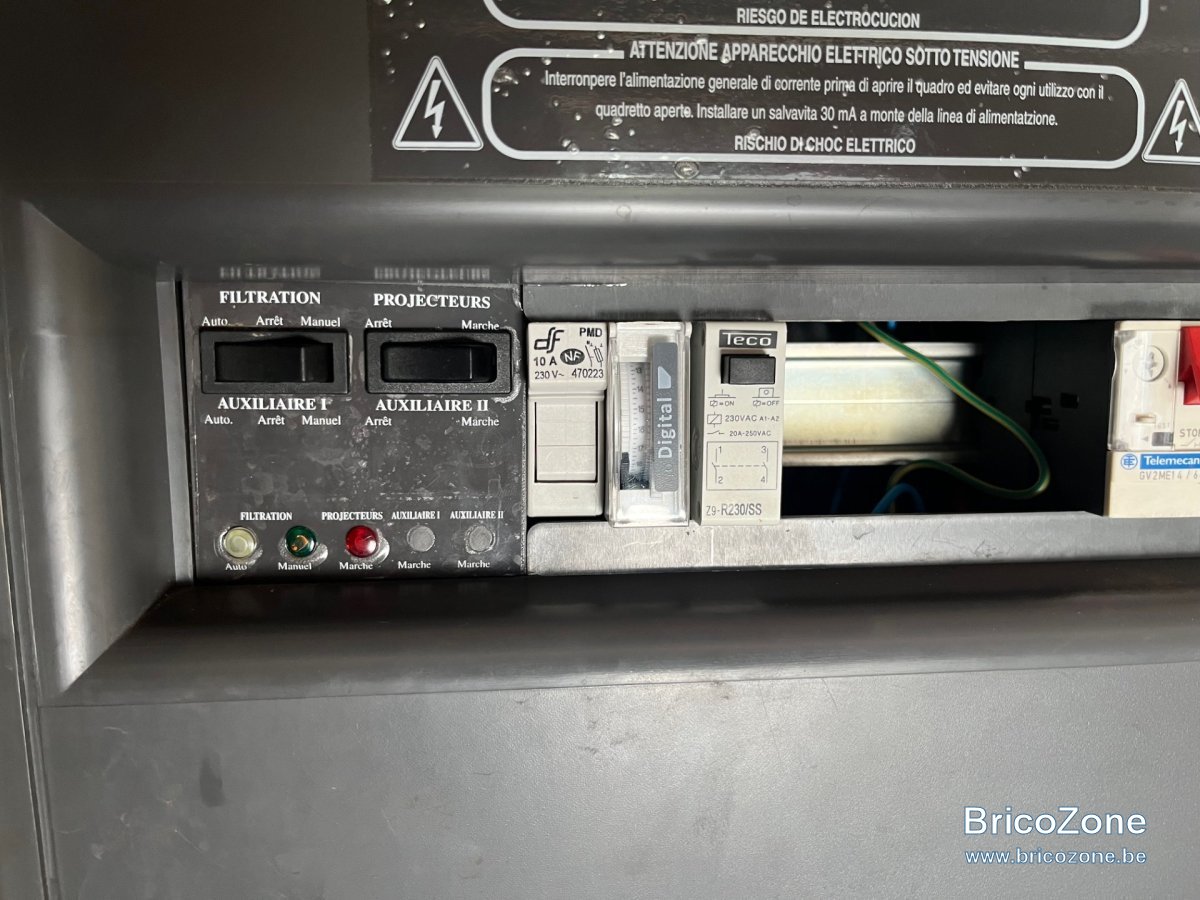

Merci pour votre réponse. Je prendrais une photo demain en ouvrant le compteur.


Si j'ai mal raccordé les 4 fils, ça ne risque pas de foutre en l'air le minuteur?

Ce que je voulais surtout savoir, c'est que j'ai 4 fils qui vont du minuteur vers le fusible de la filtration. Si je me trompe dans le branchement des 4 fils, en principe, la filtration ne devrait pas fonctionner en mode "automatique"? Car ça fonctionne en mode automatique mais l'heure ne tourne pas.



Vity79

• 1 Juin 2025

• #4

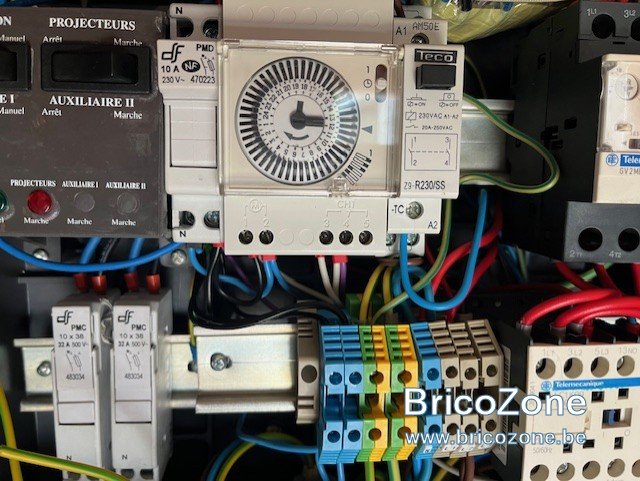

Bonjour, j'ai changé le nouveau minuteur et remis l'ancien. La fonction "filtration automatique fonctionne toujours" mais l'horloge ne fonctionne toujours pas.

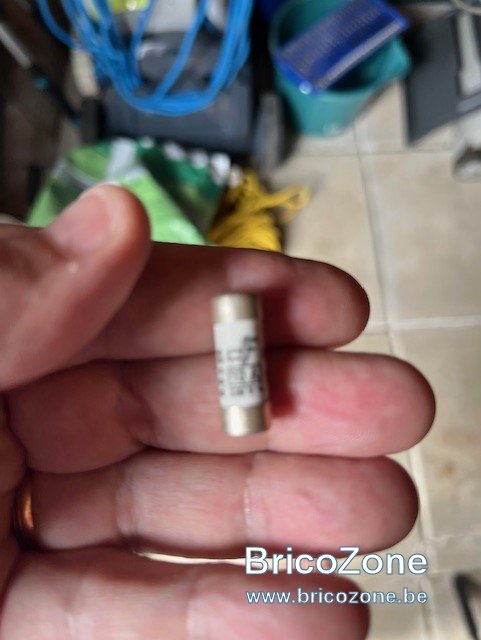

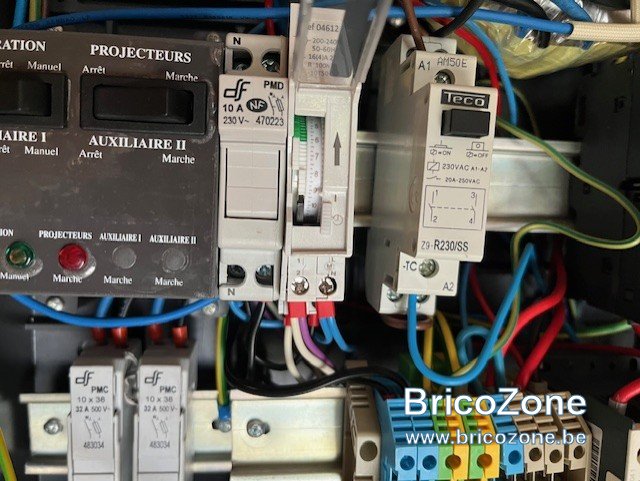

A côté du minuteur, j'ai un fusible "PMD 10A 230V". Est-ce que c'est possible que ça soit l'espèce de pile (photo 3) qui soit cramée et qui ne fasse plus fonctionner le minuteur?

2 fils sont branchés à ce fusible et les 2 autres fils partent vers le boitier de filtration.

Merci pour votre aide.



Cory

• 1 Juin 2025

• #5

Ce n'est pas une "pile", mais un fusible.
Le tester si possible ou sinon le remplacer d'office.



Vity79

• 1 Juin 2025

• #6

J'ai regardé dans les autres coffrets pour tenter d'en avoir et faire un test mais je n'ai pas ce type de fusible dans les autres coffrets.

J'irai en acheter un demain alors

Une dernière question. Je suppose que ce fusible fonctionne uniquement pour faire fonctionner le minuteur?

Merci pour votre aide.



Cory

• 1 Juin 2025

• #7

Vity79 a dit:

Je suppose que ce fusible fonctionne uniquement pour faire fonctionner le minuteur?

Cliquez pour agrandir...

C'est possible, mais comment répondre quand on n'a pas le schéma de câblage ?



Vity79

• 1 Juin 2025

• #8

Oui, désolé mais je ne l'ai pas. Un ancien ouvrier de l'entreprise qui a placé ma piscine m'avait expliqué que le patron faisait un montage un peu complexe pour que les personnes comme moi doive absolument faire appel à lui en cas de problème. Naturellement, il ne travaille plus dans le secteur donc je ne sais pas le contacter.

Merci quand même pour votre aide.

J'ai enlevé totalement le fusible à l'instant et tout fonctionne correctement mise à part le minuteur donc j'en déduis que c'est ce fusible qui doit endommagé.



flashman

• 1 Juin 2025

• #9

Si ça fonctionne en marche forcée et pas la minuterie, c'est un mauvais raccordement...

Vous avez mis le fil de phase sur la sortie du contact, et, l'appareil sur l'endroit ou la phase est censée être.

Il suffit d'inverser ces 2 fils.



Vity79

• 1 Juin 2025

• #10

Merci. Effectivement je m'étais trompé au départ. J'ai inversé les fils depuis mais mon fusible a visiblement cramé quand je me suis trompé au départ. J'ai testé le fusible et il est mort. Je vais en acheter un (ou deux par prudence ) demain en espérant qu'il n'y a que le fusible qui est cramé.



Cory

• 1 Juin 2025

• #11

Pourquoi ne pas remplacer ce fusible par un disjoncteur ?
Plus sûr et moins cher à l'usage.



Vity79

• 1 Juin 2025

• #12

Honnêtement, je préfère ne pas trop chipoter Ce petit fusible, je n'ai qu'à le glisser dans le boitier à la place de l'autre si j'ai bien compris.
