Problème minuteur.

L

Leo.

• 9 Février 2026

• #1

Bonjour,

Juqu'à présent, ce forum m'a donné toutes les réponses dont j'avais besoin mais là je suis tombé sur un os...

Je rénove une installation existante pour la mettre au normes, je suis en 3x230V.
J'ai un cas troublant sur la minuterie du hall qui allume 3 lumières par le biais de 3 boutons poussoirs.
Le branchement au tableau est fait ainsi :


1er observation : Quand j'isole la sortie L2 de PC 2ème 16 A et que j'appuie sur un poussoir, la minuterie raccordée à Lum hall 10A se déclenche mais les lumières ne s'allument pas.
2eme observation : Quand j'isole la sortie L3 de PC 2ème 16 A et que j'appuie sur un poussoir, la minuterie raccordée à Lum hall 10A se déclenche et les lumières s'allument.
3eme observation : Quand je coupe le disjoncteur 16A PC 2ème et que j'appuie sur un bouton poussoir du hall la minuterie ne se déclenche pas mais quand j'allume les lumières sur le minuteur au tableau, elle se déclenche mais les lumières ne s'allument pas.
4eme observation : si je coupe Lum hall 10A les PC du 2eme marchent toujours.

De ce que je comprends les deux circuits sont liés mais pas tout à fais... Mon problème c'est que toutes les boîtes de dérivation sont aveugles, cachées quelque part derrière les plafonds du hall.

Question : Est-ce acceptable par le RGIE ? Si non comment résoudre le problème?

Cordialement,
Léo



perenoel123

• 9 Février 2026

• #2

Sur quel disjoncteur sont repris les boutons poussoirs. avec un tel fonctionnement il y a un problème de cablage,il faudrait reprendre toute l installation .Les boites de derivation doivent rester accessibles



L

Leo.

• 9 Février 2026

• #3

C'est bien ce qui me semblai...
Très bien, dans ce cas si j'enlève la partie Lum couloir, minuteur et les bouton poussoir et que je les met sur une toute nouvelle ligne, puis-je garder le cicruit prise 2eme ?
La maison étant habitée ça serait compliqué de faire une réno globale.
Le contrôle RGIE serait-il ok avec ça ?



Tchotto

• 10 Février 2026

• #4

Salut ! Ce schéma de raccordement est-il logique ? Il ne semble pas répondre du tout aux règles de l'art !
Ne fût-ce que de voir cette minuterie temporisée Theben raccordée au peigne de la rangée "Diff + disjoncteurs " alors qu'elle devrait être raccordée en sortie d'un seul disjoncteur pour être protégée avant de nourrir l'éclairage de la cage d'escaliers, je suppose ! !!! Bizarre de chez bizarre !!!

Copie et raccordements à revoir sur toute la ligne ! On me corrigera !

A propos, que signifie " PC 2ième " ? Poste central, Prise(s) cuisine, ou ...?...
Merci ! Ciao .



L

Leo.

• 10 Février 2026

• #5

Bonjour,
Non, sur le schéma le minuteur est seulement raccordé par la sortie du disjoncteur 10A Lum Hall.
PC 2iéme = Prises de Courant 2ième.
J'imagine que ma meilleure option c'est d'extraire la partie Lum couloir, minuteur et les boutons poussoir de l'équation non ?



momo

• 10 Février 2026

• #6

Bonjour,
@Leo.
la minuterie du hall…
Une photo de la minuterie et de son schéma de raccordement interne !?
marque, modèle...



flashman

• 11 Février 2026

• #7

Si le circuit minuterie est en 2,5 , vous le placez sur le circuit prise...

A mon avis, c'était un télérupteur à l'origine (ce qui était aux normes), puis, on a remplacé par une minuterie (du coup, ce n'est plus le cas)...

Si ce n'est pas du 2,5, et, si possible, mettre un télérupteur (un télérupteur, la commande est distincte, elle n'est pas obligée d'être sur le même disjoncteur). Dans ce cas, A1 et A2 devront venir du circuit prises.
A la limite, certains relais temporisés peuvent faire le taf (mais, faut trouver le bon, pas trop envie de chercher à cet instant précis).



Dernière édition: 11 Février 2026

L

Leo.

• 11 Février 2026

• #8

Bonjour,

Merci pour ces retours !

Oui le circuit est en 2,5 et oui c'était un télérupteur à l'époque qui a été remplacé en minuteur.

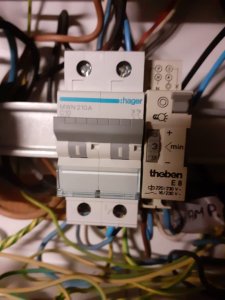

La photo du télérupteur et du disjoncteur Lum hall 10A.
C'est un Theben E 8.

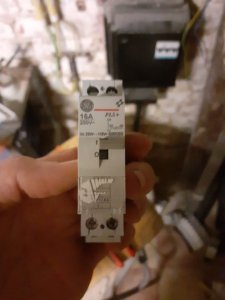

J'ai un télérupteur en 16A, je pourrais l'installer à la place du minuteur et garder le circuit tel quel ? j'ai tout juste 8 points électriques sur ce circuit. Ca serait ok ?



flashman

• 11 Février 2026

• #9

Oui. Il faudra juste alimenter A1 et A2 via le disjoncteur prise



L

Leo.

• 11 Février 2026

• #10

Bonjour,
Je n'arrive pas à faire fonctionner les lampes avec le télérupteur, selon ma logique j'ai réussi à faire déclenché le télérupteur en appuyant sur les BP mais les lampes ne s'allument pas ...

Ma configuration :

L2 -> 1
L3 -> A1
Lamp -> 2
BP -> A2

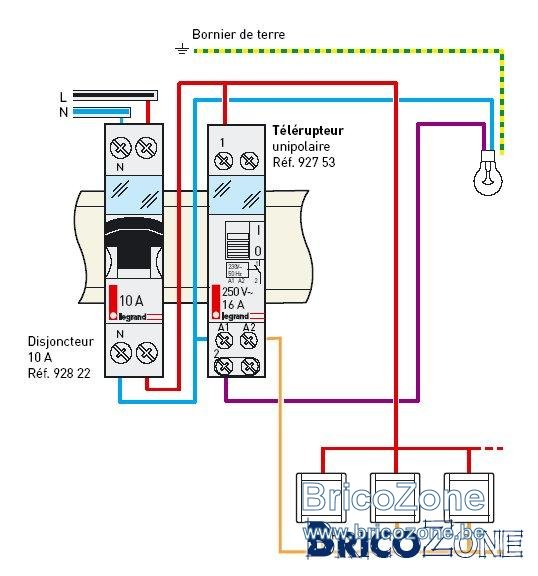

Je me suis basé sur ce schéma, quelle est mon erreur ?



L

Leo.

• 11 Février 2026

• #11



L

Leo.

• 15 Février 2026

• #12

Bonjour,

Je viens implorer les savants de la discipline pour leur lumière.
Bon dimanche !



momo

• 15 Février 2026

• #13

Bonjour,
télérupteur en position "1" les lampes s'allumes ou pas?
en cas de réponse négative utiliser une lampe témoin entre borne 1 et 2
