Probleme spot encastrés

hql161

• 10 Décembre 2017

• #21

si vous voulez placer du led, oui => changer le dimmer et les drivers 12V des spots.



Chewbacca.be

• 10 Décembre 2017

• #22

J'ai deja placé des led à la place des halogènes mais je n'ai que des comportements bizarres depuis sur ces led



Chewbacca.be

• 11 Décembre 2017

• #23

bon vu le cout des telerupteurs et de remplacer 13 drivers de spots, j'ai commencé par remettre les spots halogènes et tout de suite ça va mieux (juste deux qui refusent obstinément de fonctionner)

Si je commence par remplacer les deux spots morts, je peux mixer des spots avec drivers led et les halogènes sur le meme circuit?



hql161

• 11 Décembre 2017

• #24

"""Si je commence par remplacer les deux spots morts, je peux mixer des spots avec drivers led et les halogènes sur le meme circuit?"""

hello,
si vous choisissez un driver led dimmable derriere votre dimmer => j'ai un doute pour un bon fonctionnement
car votre dimmer a besoin d'un minimum de puissance pour fonctionner (35W) comme disait cory au post #2
Oui pour mixer, c'est pas un probleme (pour autant que vous etes inferieur à la puissance du dimmer 500VA)



Chewbacca.be

• 17 Décembre 2017

• #25

Bon, j'avais réglé mon soucis en remettant mes ampoules halogènes, je suis maintenant allé voir un magasin spécialisé. J'ai acheté deux telerupteurs bipolaires EPN520 de chez Hager, si je comprends bien le schème présent sur le rupteur, je dois brancher les cables venant du disjoncteur en 1 et 3, le départ vers les lampes en 2 et 4 et les tables venant des boutons poussoir en A1 et A2?



Chewbacca.be

• 17 Décembre 2017

• #26

J'ai fini par trouver un schéma de principe des anciens dimmers :



Chewbacca.be

• 18 Décembre 2017

• #27

Chewbacca.be a dit:

Bon, j'avais réglé mon soucis en remettant mes ampoules halogènes, je suis maintenant allé voir un magasin spécialisé. J'ai acheté deux telerupteurs bipolaires EPN520 de chez Hager, si je comprends bien le schème présent sur le rupteur, je dois brancher les cables venant du disjoncteur en 1 et 3, le départ vers les lampes en 2 et 4 et les tables venant des boutons poussoir en A1 et A2?

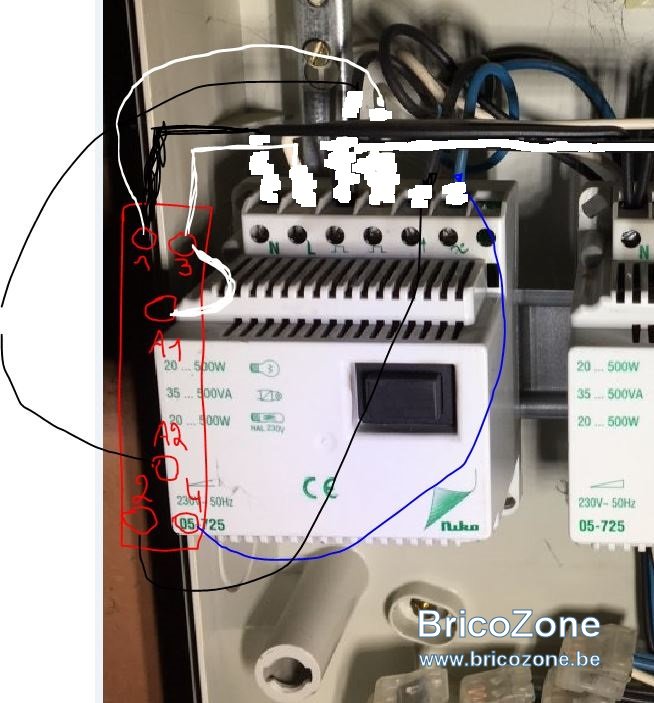

Voir la pièce jointe 16400

Cliquez pour agrandir...

Bonjour, est ce que quelqu'un pourrait me confirmer le cablage du telerupteur?

Merci



flashman

• 18 Décembre 2017

• #28

Presque...



Brun lampe sur 1
Bleu lampe sur 3


Brun disjoncteur sur 2
Bleu disjoncteur sur 4


Un fil bleu disjoncteur sur A2
Un fil bouton poussoir sur A1
L'autre fil bouton-poussoir avec le brun sur le disjoncteur.



Chewbacca.be

• 18 Décembre 2017

• #29

Merci, Brun tu veux dire les cables plus foncés? Je suis legerement daltonien et dans le tableau je vois des fils bleus (ca ok), noirs (bruns foncés?) et blancs sales (brun clair?)



hql161

• 18 Décembre 2017

• #30

hello,
vous dites :
...si je comprends bien le schème présent sur le rupteur, je dois brancher les cables venant du disjoncteur en 1 et 3, le départ vers les lampes en 2 et 4 et les cables venant des boutons poussoir en A1 et A2?...

câbles venant du disjoncteur en 1 et 3 => ok
le départ vers les lampes en 2 et 4 => ok

les câbles venant des boutons poussoir en A1 et A2 voir ci-dessous

ponter le 3 (phase/L) avec le A1
en A2 un fil du BP
l'autre fil du BP sur le neutre (en 1)

faire pareil pour l'autre
