Bonjour,
Nous avons subi une surtension dans notre installation électrique causant la mise hors-service de nombreux appareils contenant des cartes électroniques (chaudière, alarme, …..). A ce jour, nous ne connaissons pas l’origine exacte du problème. Notre installation est passée en triphasé depuis 1 an afin de permettre l’ajout de 5 kwc de panneaux photovoltaïques. Ceux-ci ont été installés en octobre 2023.
Afin d’ajouter un nouveau disjoncteur dans le tableau, j’ai mis hors tension l’installation en mettant en position off le différentiel général et les trois disjoncteurs PV1, PV2 et PV3 relatif aux panneaux photovoltaïques. C’est en réenclenchant les disjoncteurs et le différentiel que la surtension est survenue. Je ne sais plus exactement dans quel ordre je les relevés.
Un électricien est venu vérifier si mon coffret avait un problème et il n’a rien trouvé.
Je suspecte que le problème vient du disjoncteur PV1 qui aurait dû être en tétra plutôt qu’en mono.
Afin d’essayer de retrouver l’origine du problème, j’ai fait quelques mesures avec un voltmètre.
1) Lorsque les disjoncteurs PV1 et PV 3 sont coupés, je mesure à l’entrée des 16 disjoncteurs mono, 0 volt entre L1 et N ; 228 volt entre L2 et N et 229 volt L3 et N. Etant donné que le N est coupé via le PV2, est-ce normal qu’il y ait du courant entre L2 et N ainsi que entre L3 et N ?
2) Lorsque le disjoncteur PV1 est coupé et que je rouvre le PV3 provenant du nouvel onduleur, je mesure à l’entrée des 16 disjoncteurs mono, 0 volt entre L1 et N ; 380 volt entre L2 et N et 380 volt L3 et N. Cette surtension disparait et les trois tensions se stabilisent à 229 volt lorsque je rouvre le PV1. Est-ce normal ?
Sur base de cette constatation, je me demande si l’origine de la surtension qui a causé les dégâts ne provient pas du fait que lors de la remise du courant, j’ai relevé le disjoncteur PV1 en dernier lieu. Est-ce plausible ?????
Lors du placement du nouvel onduleur, l’électricien a choisi d’injecter le courant en fin de tableau. N’aurait-il pas du l’installer à l’entrée (juste après PV2) et modifier le disjoncteur PV1 mono par un tetra ?
Merci pour vos retours.

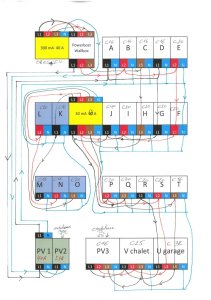

![SKM_C300i24021608481[48205].jpg](https://www.bricozone.be/data/attachment-files/2024/02/155965_3ddeb5070464a8a2d1303bbbbd6dbe62_thumb.jpg "SKM_C300i24021608481[48205].jpg")
![SKM_C300i24021608481[48205].jpg](https://www.bricozone.be/data/attachment-files/2024/02/155965_3ddeb5070464a8a2d1303bbbbd6dbe62.jpg "SKM_C300i24021608481[48205].jpg")
