Bonjour,
Je suis en pleine réflexion pour construire une pergola et j’aurais voulu avoir l’avis et les conseils de quelques spécialistes.
La pergola que j’envisage sera fixée au mur d’un côté, toutefois elle dépasserait de celui-ci et poserait donc sur 3 poteaux.
Pour perdre le moins de lumière possible je voudrais y incorporer 3 vitres.

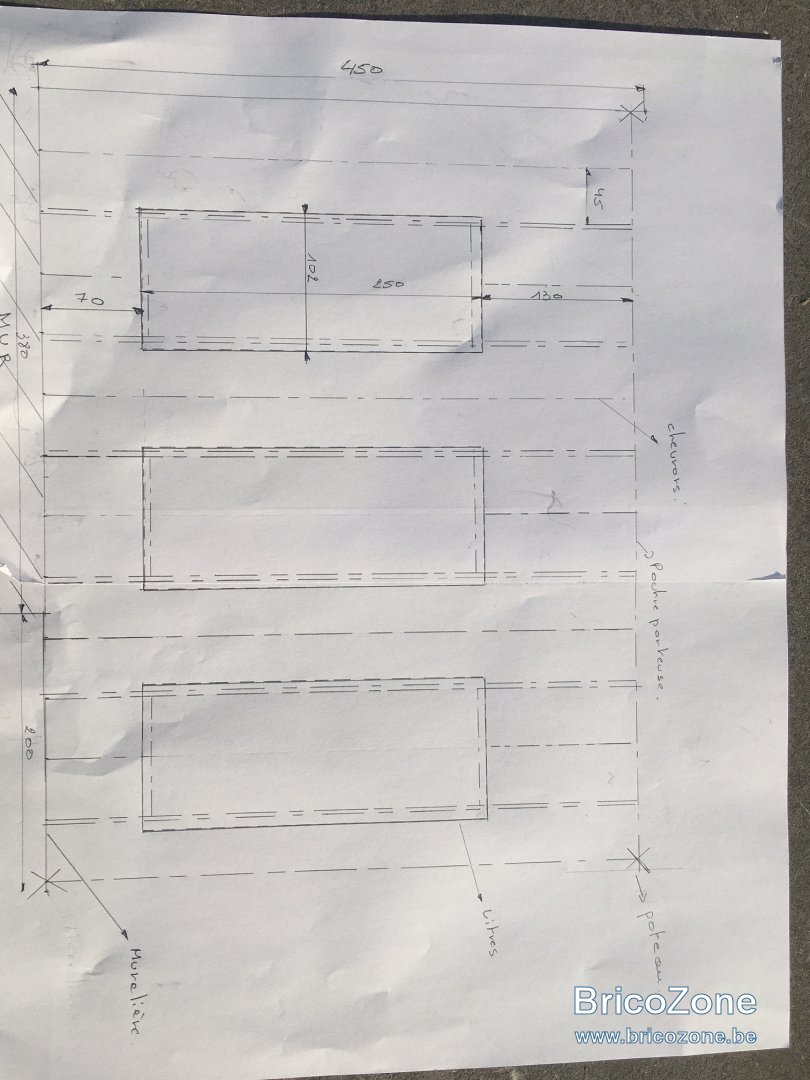

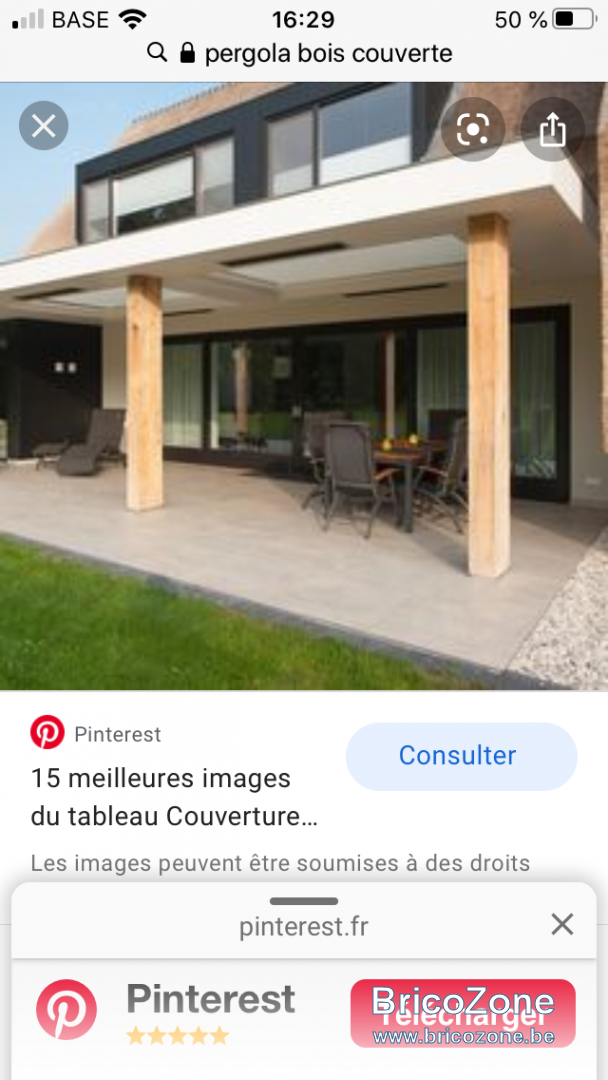

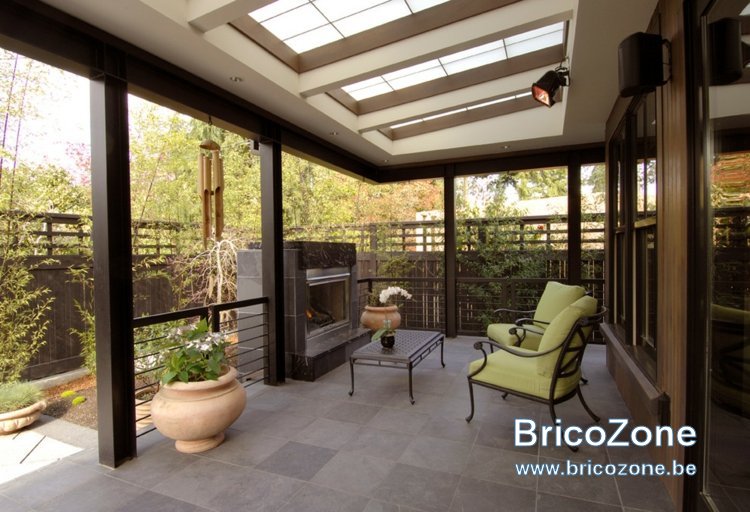

J’ai fais un petit schéma que je joins à mon message, je joins également une photo « d’exemple » ainsi qu’une photo de la terrasse afin que ça soit le plus compréhensible possible.
Au niveau des données techniques, elle ferait 5,8m de long sur une portée de 4,5m.

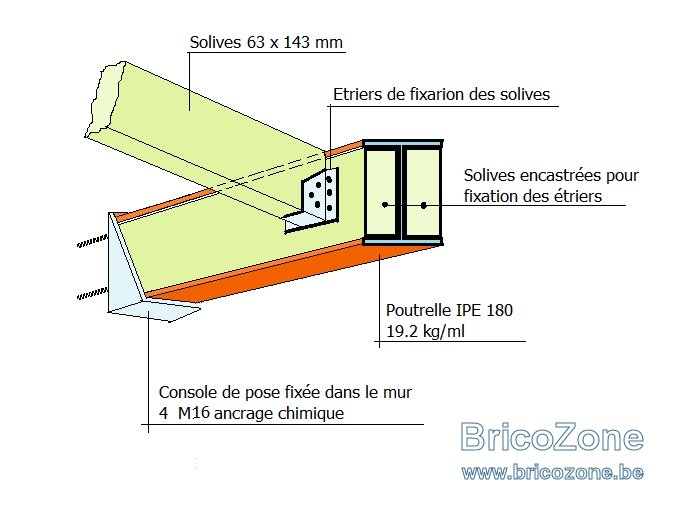

Au niveau des chevrons je pensais mettre des 75 x 22 x 450 et pour la poutre porteuse je pensais mettre une poutrelle en H sur 2 poteaux également métalliques afin de limiter la section. Par exemple une poutrelle H de 200 de haut sur 100 de large capable de porter 4000 kg sur 6 m , dans laquelle je viendrais « emboîter » mes chevrons.
J’ai fais un calcul de charge avec ce que j’ai trouvé sur le net et le forum mais ça serait vraiment sympa que quelqu’un puisse vérifier et voir si mon calcul tient la route et si éventuellement on ne pourrait pas diminuer quelques sections ….
Tout conseil ou toute remarque constructive sont évidemment les bienvenues.
Un grand merci d’avance
Charges permanentes
1) Etanchéité bitume 4 mm 4kg/m2
2) Isolation PU 80 mm 4kg/m2
3) Pare vapeur bitume 4 mm 4 kg/m2
4) Panneaux OSB 18 mm 11kg/m2
5) Vitrage 4-16-4 20 kg/m2
6) Faux plafond gyproc 11kg/m2
7) Charge occasionnelle neige/ homme 130 kg/m2
8) Poids propre solives 75 x 22 = 20kg/m2
Surface totale 450 x 580 = 26 m2
Surface vitrage 102 x 250 = 2,55 m2 x 3 = 7,65 m2
Surface plate forme 26-7,65=19 m2
1) derbigum 19 x 4 = 76kg
2) isolation 19 x 4 = 76 kg
3) pare vapeur 19 x 4 = 76 kg
4) panneaux osb 19 x 11 = 209 kg
5) vitrages 7,65 x 20 = 153 kg
6) faux plafond 19 x 11 = 209 kg
7) charge occasionnelle 19 x 130 = 2470 kg
8) Poids propre solives 26 x 20 = 520 kg
Total = 3789 kg
Merci a tous
Je suis en pleine réflexion pour construire une pergola et j’aurais voulu avoir l’avis et les conseils de quelques spécialistes.
La pergola que j’envisage sera fixée au mur d’un côté, toutefois elle dépasserait de celui-ci et poserait donc sur 3 poteaux.
Pour perdre le moins de lumière possible je voudrais y incorporer 3 vitres.
J’ai fais un petit schéma que je joins à mon message, je joins également une photo « d’exemple » ainsi qu’une photo de la terrasse afin que ça soit le plus compréhensible possible.
Au niveau des données techniques, elle ferait 5,8m de long sur une portée de 4,5m.
Au niveau des chevrons je pensais mettre des 75 x 22 x 450 et pour la poutre porteuse je pensais mettre une poutrelle en H sur 2 poteaux également métalliques afin de limiter la section. Par exemple une poutrelle H de 200 de haut sur 100 de large capable de porter 4000 kg sur 6 m , dans laquelle je viendrais « emboîter » mes chevrons.
J’ai fais un calcul de charge avec ce que j’ai trouvé sur le net et le forum mais ça serait vraiment sympa que quelqu’un puisse vérifier et voir si mon calcul tient la route et si éventuellement on ne pourrait pas diminuer quelques sections ….
Tout conseil ou toute remarque constructive sont évidemment les bienvenues.
Un grand merci d’avance
Charges permanentes
1) Etanchéité bitume 4 mm 4kg/m2
2) Isolation PU 80 mm 4kg/m2
3) Pare vapeur bitume 4 mm 4 kg/m2
4) Panneaux OSB 18 mm 11kg/m2
5) Vitrage 4-16-4 20 kg/m2
6) Faux plafond gyproc 11kg/m2
7) Charge occasionnelle neige/ homme 130 kg/m2
8) Poids propre solives 75 x 22 = 20kg/m2
Surface totale 450 x 580 = 26 m2
Surface vitrage 102 x 250 = 2,55 m2 x 3 = 7,65 m2
Surface plate forme 26-7,65=19 m2
1) derbigum 19 x 4 = 76kg
2) isolation 19 x 4 = 76 kg
3) pare vapeur 19 x 4 = 76 kg
4) panneaux osb 19 x 11 = 209 kg
5) vitrages 7,65 x 20 = 153 kg
6) faux plafond 19 x 11 = 209 kg
7) charge occasionnelle 19 x 130 = 2470 kg
8) Poids propre solives 26 x 20 = 520 kg
Total = 3789 kg
Merci a tous

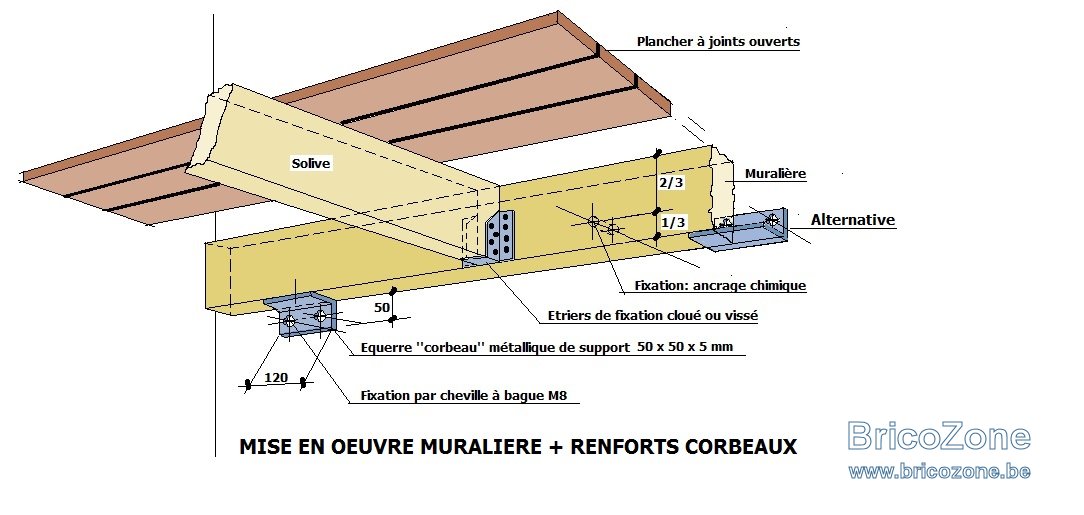

... et au niveau du gyproc effectivement j'hésite encore entre du vert ou éventuellement le glasroc qui à l'air plus spécifique pour l'extérieur (
