Protection necessaire clim split avec 3 unités

Bonjour ,

je suis en pleine rénovation de ma maison et je souhaite ajouté une climatisation. Elle aurai comme éléments : Un split extérieur et 3 unités (1 pour le salon et un dans les 2 chambres).

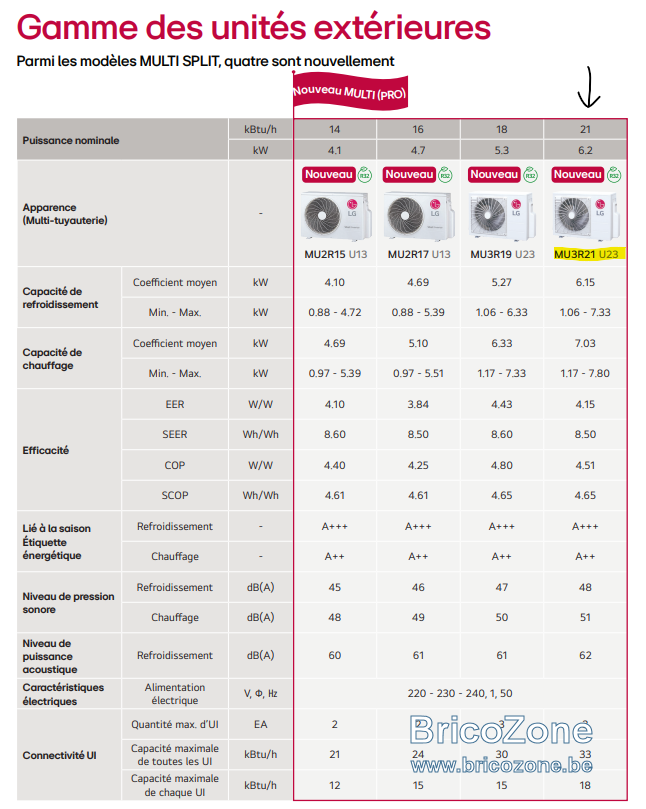

Je ne trouve même pas la puissance du split et des unités sur la documentation ... Je ne vois juste que le pouvoir de restitution calorifique et frigorifique en kw.

Il y à bien une "puissance nominal" de 6.2kw au tout début de la doc mais sa me semble énorme comme conso électrique pour un produit sois disant classé A+++, de plus je doute que le split puisse recevoir un câble de section 6mm² à ces bornes (Ce n'est pas précisé non plus)

Je cherche sur google mais je n'ai pas réellement de réponse à ma question ... Du coup ,quel protection dois je prévoir pour ce dernier ?


Je profite de ce poste pour avoir un éclaircissement concernant les circuit de lave linge, sèche linge, chauffe eau et lave vaisselle. Doivent ils avoir un circuit séparé chacun ? Doivent il disposé de leur différentiel 30mA chacun également ? (différentiel 30mA + disjoncteur pour lave linge ensuite de nouveau un différentiel 30mA + disjoncteur pour le chauffe eau et ainsi de suite).

Merci beaucoup

sa consommation électrique est de 1400 watt, un disjoncteur de 10A suffit si sur ligne individuel

Michael 33512 a dit:

sa consommation électrique est de 1400 watt, un disjoncteur de 10A suffit si sur ligne individuel

Cliquez pour agrandir...

Ou as tu vu cette info ? J'ai beau relire la colonne ,je ne vois pas cette valeur ?!

Si le split ne consomme que ça ,j'imagine que je peux câblé aussi les unités intérieurs sur le même circuit en xvb 3g2.5mm².

supertoto a dit:

Tout les gros consommateurs doivent avoir leur circuit dédié mais sur un seul 30mA. 8 circuits max par diff.

Cliquez pour agrandir...

Top ,merci pour la précision.

Edit : la plaque de cuisson doit elle être protégé aussi par un 30mA ?

6.15 kW nominal et EER 4.15 nominal
6.15/4.15=1.5kw
Mais attention au courant d'appel ou le boost. Chez moi Daikin obligeait un disjoncteur 20A pour une 5.3kw. Alors ça passe peut-être avec un 10A sur le papier mais alors faudrait un type C (je crois) qui à un délais de déclenchement pour moteur. Bref met un 20A

Le câblage c'est un câble 3G2.5 vers l'unité extérieure, poste que tu peux faire toi même. Ensuite il y a des câbles 4G1.5 qui partent de l'unité extérieure vers les unités intérieures c'est juste pour l'électronique et le ventilateur. En même temps que les 2 tuyaux frigorifiques et le tuyau d'évacuation des condensats. Attention à respecter une pente donc.

Chez moi je me suis occupé de là partie alimentation vers l'unité extérieure pour diminuer la facture et le reste a été fait par le pro via goulotte en extérieur (avant l'isolation extérieure).

Normalement tu dois avoir le modèle des unités intérieures pour avoir leur puissance calorifique distincte.

Sauf si tu as des chambres directement sous comble non isolée (ou du pur pir etc), pour moi c'est pas nécessaire la clim directement dans les chambres, une dans le couloir de l'étage est suffisamment efficace. Ça permet de continuer de la faire aller de la nuit aussi sans être déranger par le bruit et avoir le froid en direct

Je regrette pas le choix chez moi elle est dans le bureau 2.5kw, en face de la porte, j'en profite en télétravail et en soirée j'ouvre la porte et le hall de nuit et les 2 chambres de 16m2 sont refroidies, elles sont à max 25 degrés cet été. A voir chez toi si plus chaud.

belgotux a dit:

6.15 kW nominal et EER 4.15 nominal
6.15/4.15=1.5kw
Mais attention au courant d'appel ou le boost. Chez moi Daikin obligeait un disjoncteur 20A pour une 5.3kw. Alors ça passe peut-être avec un 10A sur le papier mais alors faudrait un type C (je crois) qui à un délais de déclenchement pour moteur. Bref met un 20A
...
Normalement tu dois avoir le modèle des unités intérieures pour avoir leur puissance calorifique distincte.
...

Cliquez pour agrandir...

Merci de l'info. Je ne savais pas que l'on pouvait avoir la puissance en faisant ce calcul.

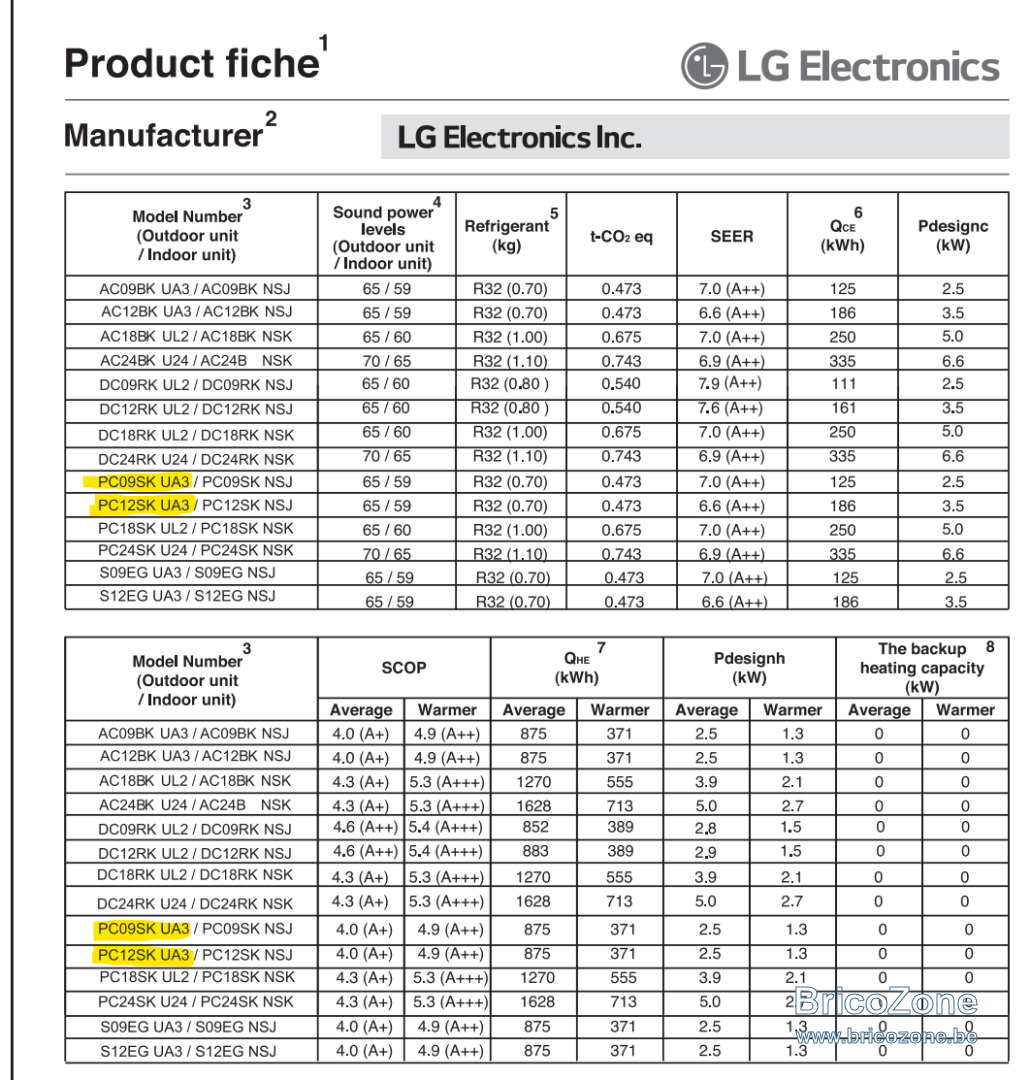

Oui je possède les références des unités :

2x LG Dualcool PC09SK
1x LG Dualcool PC12SK

supertoto a dit:

La plaque de cuisson peut être sur 300mA. Les appareils à poste fixe peuvent être sur le 300. Taque, four, frigo encastré, chauffage fixe etc...

Cliquez pour agrandir...

Merci beaucoup

voici le pdf technique : https://www.carveen.com/fr/module/producttopdf/view?id_product=1471

Salut ! A propos de taques induction / cuisine, on évitera toujours de les pousser " à fond ". Pas bon du tout !
Je me fais(ait) engueuler par le fiston, lorsqu'il m'arrivait de le faire ! Il n'a pas tord !

Travailler à chaleur plus basse et sur la durée sera meilleur pour l'installation électrique et le matos durera plus longtemps. Ciao.

Merci les amis bricolo
