Avis sur mon installation électrique et choix des tableaux

Bonjour à tous,

Ce week-end, j’aimerais installer mes nouveaux tableaux électriques. Voici comment j’ai imaginé mon installation, en tenant compte du fait que mon compteur actuel se trouve dans mon salon. Il va être remplacé mais restera au même emplacement, car le déplacer (toujours dans le salon) aurait coûté 250 € en raison des normes ORES.

Résumé de mon installation

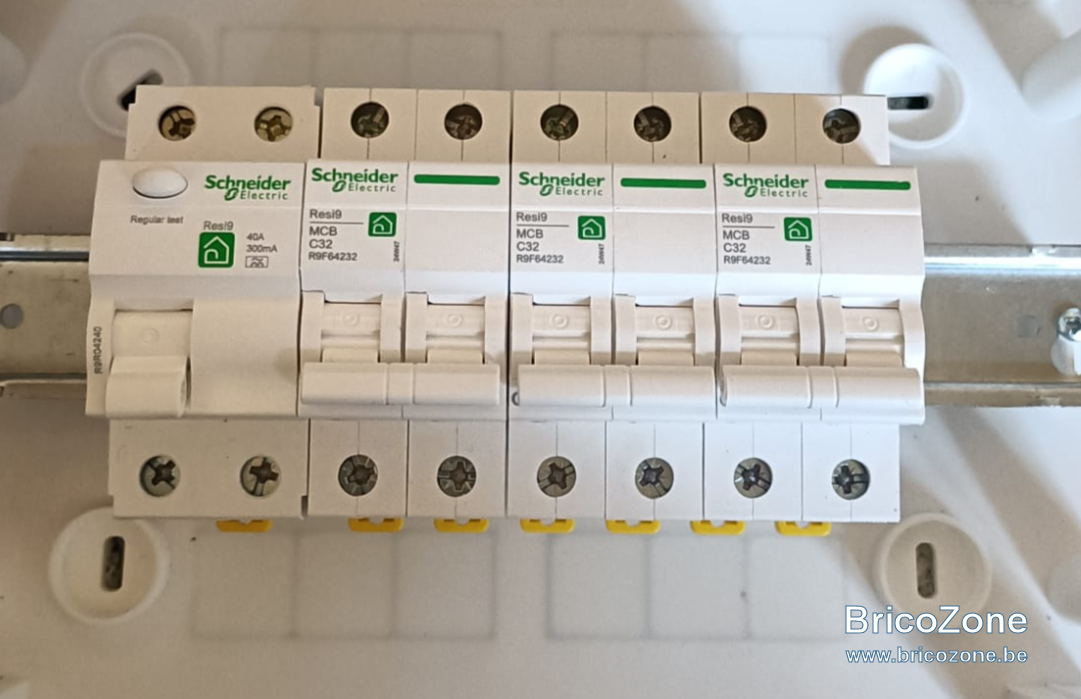

Tableau principal (près du compteur)

• Alimentation : Câble EXVB 4x10 mm² depuis le compteur
• Protection principale :
  • Différentiel 300mA - 40A
  • Disjoncteur 32A → Tableau garage
  • Disjoncteur 32A → Tableau maison
  • Disjoncteur 32A → Tableau cuisine

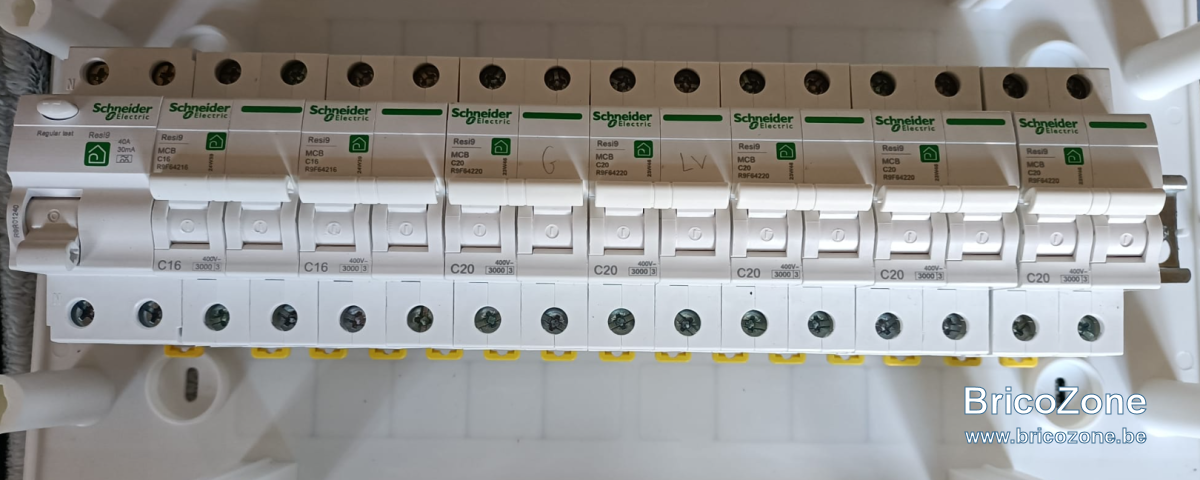

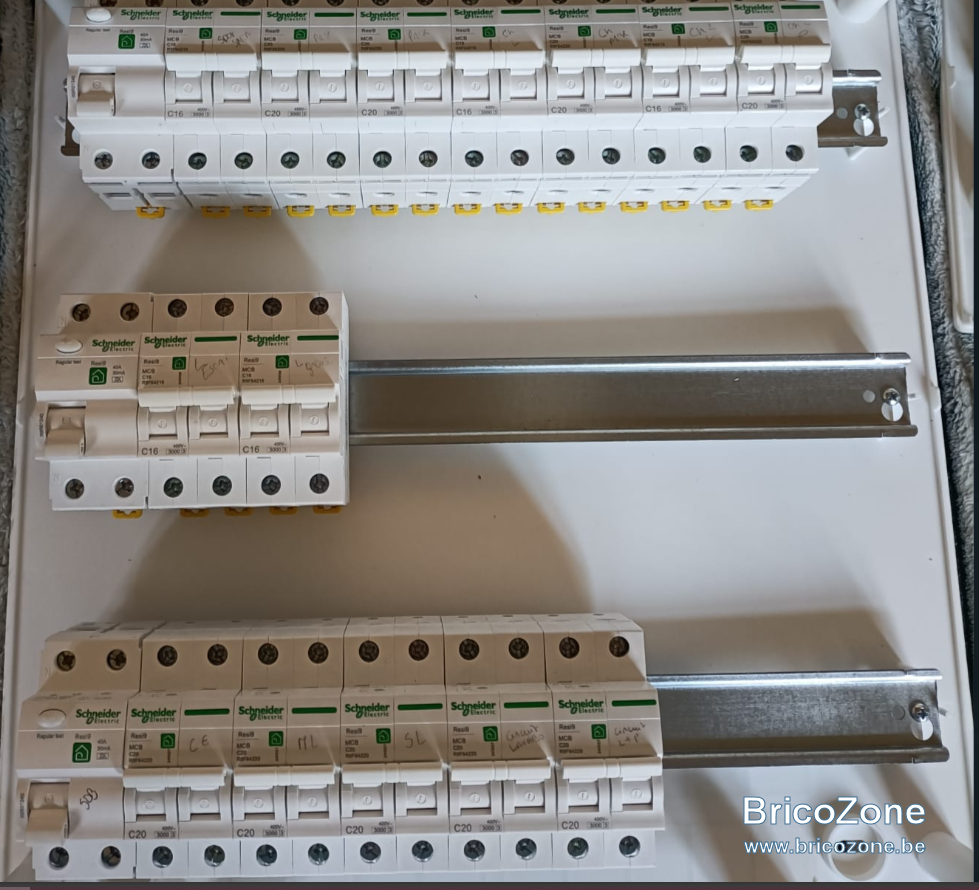

Tableau maison

• Différentiel 30mA - 40A
• Circuits :
  • Lumières (2,5 mm², disjoncteur 16A)
  • Prises (2,5 mm², disjoncteur 20A)
  • Ballon d’eau chaude (2,5 mm², disjoncteur 20A)
  • Machine à laver & sèche-linge (2,5 mm², disjoncteurs 20A chacun)

Tableau cuisine

• Différentiel 30mA - 40A
• Circuits spécifiques :
  • Lave-vaisselle (2,5 mm², disjoncteur 20A)
  • Prises électroménager (2,5 mm², disjoncteur 20A)
  • Éclairage (2,5 mm², disjoncteur 16A)

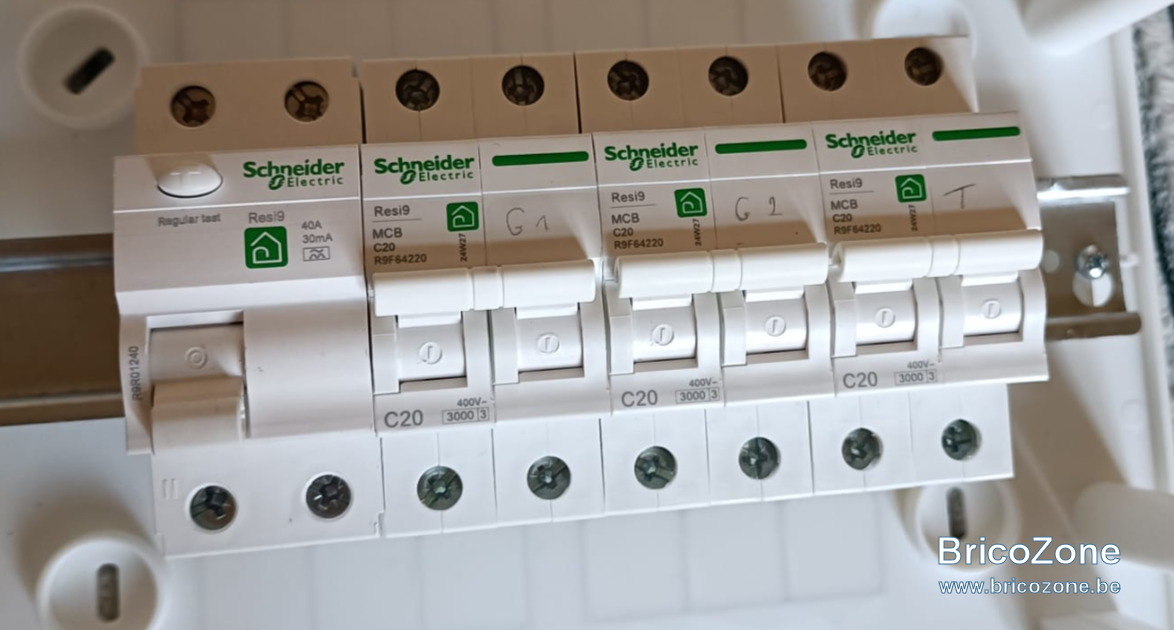

Tableau garage

• Différentiel 30mA - 40A
• Circuits :
  • Prises + lumières (2,5 mm², disjoncteur 20A)

❓ Mes questions
1️⃣ Concernant l’éclairage, nous avons utilisé du 2,5 mm² car nous avions initialement prévu des circuits mixtes, mais à l’installation, nous avons préféré séparer les prises et l’éclairage pour éviter trop de circuits sur un seul disjoncteur. Est-ce un problème ?

2️⃣ Les prises situées dans la salle de bain sont après le volume 2. Dois-je malgré tout prévoir des prises spécifiques (IP44 ou autre) ou des précautions particulières ?

3️⃣ Que pensez-vous globalement de mon installation ? Y a-t-il des points à améliorer ou à corriger ?

Pour info : Je ne suis pas électricienne de métier, d’où mes questions et interrogations. Cependant, j’ai pris le temps de lire le RGIE et de m’y référer en cas de doute.

Merci d’avance pour vos conseils et le temps que vous prenez pour me répondre !

Attention que le 1er mars, le RGIE va encore être modifié, notamment pour les salles de bain.
N'oubliez pas qu'il faut un différentiel de 30mA pour max 8 départs disjoncteurs.

Ulysse 2 a dit:

Attention que le 1er mars, le RGIE va encore être modifié, notamment pour les salles de bain.

Cliquez pour agrandir...

Vous savez ce qui va (encore) changer ?

Dans la bande de recherche de Brico-zone, taper " Modification RGIE 2025". Vous y trouverez votre bonheur.

Il suffit de regarder le change log du rgie.
Sur la page rgie de l'économie je pense qu'il y a un descriptif

Dans le rgie 2025 il y a de beaux croquis sur les sdb.

L'installation doit être réceptionnée et être en accord avec les impositions technique ores
