quel type de câble signal et un relai à commander?

Teddybear

• 8 Février 2026

• #1

Bonjour,

je dois relier un chauffe-eau Renova Bulex Avianta à 2 onduleurs sunnyboy photovoltaïques
ce sont 2
Onduleur solaire - Sunny Boy SB 3000 TL-20 et un de 5000.
Le tout via un câble signal donc du 0.75 maximum ? du 2X, du 4X?
Faut il un blindé ou non car à certain endroits il va courir avec des câbles de 230 v en bottes. Histoire de ne pas avoir des interférences?

Il y a +- 25 mètres de longueur à vue d'oeil.

Et faut il un relai pour ce type d'onduleurs?

merci de votre aide



Dernière édition: 10 Février 2026

RobBZ

• 8 Février 2026

• #2

Incompréhensible... Vous pouvez faire un schéma?



Elbvarto17

• 9 Février 2026

• #3

Bonjour,

Le nombre de fils dépend du bus que vous allez câbler.
Edit: au vu des posts plus bas ce n'est pas un bus.
Pour le type de câble vous pouvez placer du TPGF.



Dernière édition: 9 Février 2026

Michael 33512

• 9 Février 2026

• #4

ce câble va commander quel type de relais, est-ce un contacteur de puissance, par quoi sera t'il commander, un signal continu ou une impulsion, en AC ou en DC, en 24 V ou en 230 V



flashman

• 9 Février 2026

• #5

La question, c'est plutôt... Le manuel dit quoi... ?


Câble blindé, on s'en tape qu'il le soit où non. Inutile en domestique.



Teddybear

• 9 Février 2026

• #6

Voilà ce que donne comme élément dans la notice du chauffe eau :
....
Fonction de mode photovoltaïque:

La fonction de mode photovoltaïque est réservée aux
produits rattachés à un système avec installation photovol-
taïque.
Pour utiliser cette fonction, il faut brancher le câble de rac-
cordement du mode photovoltaïque sur le signal du contact
hors potentiel de l’installation photovoltaïque.

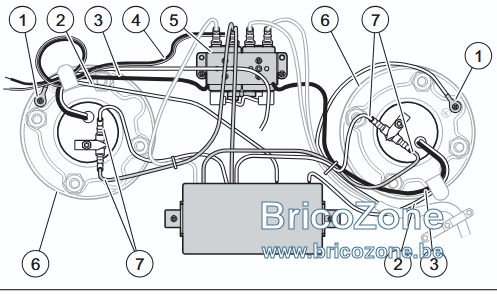

10.3 Câblage interne du produit1 32 4 5 6 7
1
3276
1 Raccordement à la terre
2 Capteur de température
3 Capteur de température
du limiteur
4 Câbles de raccorde-
ment pour mode photo-
voltaïque (contact sec)
5 Limiteur de température
de sécurité (LTS)
6 collet

7 Câble d’alimentation de
la résistance électrique



Michael 33512

• 9 Février 2026

• #7

votre onduleur dispose d'une sortie pour piloter l'entrée du boeler pour consommer le surplus d'électricité produite



Teddybear

• 10 Février 2026

• #8

Michael 33512 a dit:

votre onduleur dispose d'une sortie pour piloter l'entrée du boeler pour consommer le surplus d'électricité produite

Cliquez pour agrandir...

C'est une question j'imagine ne voyant pas le point d'interrogation? Je ne pense pas qu'il y a une sortie finalement. C'est déjà une ancienne génération d'onduleur :
Onduleur solaire - Sunny Boy SB 3000 TL-20 et un de 5000.

Voici la notice que j'ai retrouvé ; https://files.sma.de/downloads/SB30-50TL-21-BE-fr-11.pdf.
