Quelle solution d'ombrage efficace et adaptée ?

  • #21
Il existe des systèmes pour fixation de charges lourdes à travers l'isolant (Etanco jusqu'à 30 cm d'isolant) (www.etanco.be/fr/toepassingen/chevilles/rupture-thermique/it-fix.html).
En général, la doc parle de support béton mais peut-être qu'il existe des systèmes pour ossature bois.
Il faudrait aussi que la poutre en lamellé puisse reprendre une charge supplémentaire.

  • #22
A.L. a dit:
Il existe des systèmes pour fixation de charges lourdes à travers l'isolant (Etanco jusqu'à 30 cm d'isolant) (www.etanco.be/fr/toepassingen/chevilles/rupture-thermique/it-fix.html).
En général, la doc parle de support béton mais peut-être qu'il existe des systèmes pour ossature bois.
Il faudrait aussi que la poutre en lamellé puisse reprendre une charge supplémentaire.
Cliquez pour agrandir...

Merci pour l'info, je viens de leur écrire pour voir un peu ce qu'ils peuvent me conseiller.;)

La poutre - 12m - repose sur 4 points répartis équitablement... et tout l'étage repose sur celle-ci... je crois que niveau charge ça devrait être bon...

  • #23
Les ménages turbinent... votre avis sur cette autre hypothèse de solution...

1. Je découpe proprement à la scie vibrante l'isolant sur une surface de la section d'un bois dur.. et d'une taille minimale pour le futur support ( d'après ce que je comprends, ce sont des plaques de +/- 15/15 cm)

2. Je viens ensuite coller ou fixer mécaniquement ce bois sur la poutre lamellé/collé.

3. Je place un silicone ou une colle pour joindre les côtés de la pièce de bois à l'isolant.

4. Je viens fixer mécaniquement mon point d'attache avec une tige filetée ou une "vis de la mort qui tue" qui passe à travers la pièce de bois et vient rechercher bien en profondeur la poutre lamellée collée.

  • #24
C'est une possibilité (peut-être)
Mais perso, je mettrais plutôt un "sabot" ou une pièce métallique spécifique à fixer sur la poutre.
Néanmoins, je pense que le plus "simple" et sûr serait de s'adresser à un pro du store.

  • #25
Je déterre le sujet.
Nous allons probablement opter pour les voiles d'ombrage.

Celles-ci seront fixées d'une part sur des poteaux ancrés dans le sol dans le jardin, et d'autre part sur des fixations dans les murs.

Si mes murs avaient été en béton, j'aurais opté pour des scellements chimiques... mais comme je vais devoir me fixer dans du bois, je cherche une solution pour fixer ces points TRES solidement ( très souvent beaucoup de vent, ils risquent donc d'être fortement sollicités.

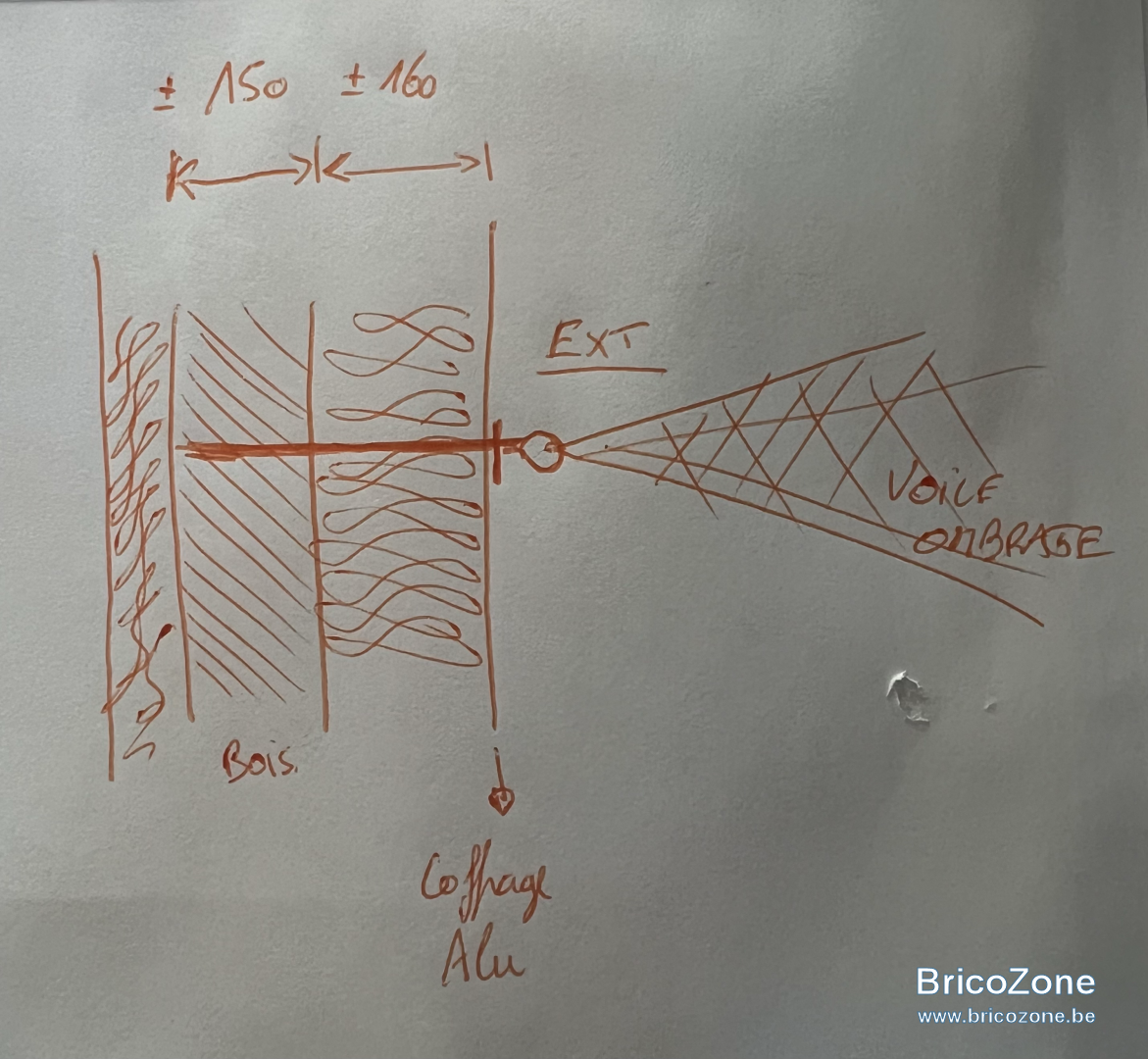

Voici le schéma de principe

Ma question est désormais ; quelle type de vis utiliser ?

Merci pour vos conseils


  • #26
Et replanter devant la façade et fixé au sol un piquet de 400 en métal ? Parce que si c’est venteux je crains que tu détruises la structure de ton habitation ?

  • #27
Je pensais les fixer à des endroits où il y a quand même pas mal de matière derrière et une certaine stabilité de par tout ce qui y est fixé …sans compter le poids d’un étage complet ….


  • #28
Mettre un point traversant et fixer par derrière avec une plaque de répartition.

  • #29
La longueur de la vis ne risque pas de créer un effet boutonnière sur la finition de façade avec les mouvements éventuels ?

  • #30
Me semble que pour ton soucis, j'ai déjà vu des consoles déportées en inox. C'est pas bien compliqué a faire. Une plaque inox épaisse, disons 15/15/8 , 4 trous aux coins, un anneau au centre côté toile et des goujons a filetage métrique/bois (si tu trouves en gros diamètre genre M14 et longueurs ad-hoc). Ou tiges filetée inox dans des inserts (je présume qu'il existe des solutions pour fixer des gros diamètre métrique dans le bois mais je ne connais pas). Une reprise des efforts en 3D dans ce genre la me paraît la seule solution pour ne pas t'appuyer sur le crépis

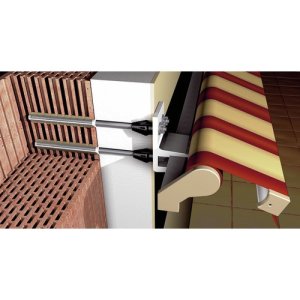

Un peu ça

ancrage-thermax-pour-fixation-tres-lourde-sur-isolation-par-l-exterieur-fischer-square-1000x1000.jpg

Dernière édition:
  • #31
Merci pour vos retours.

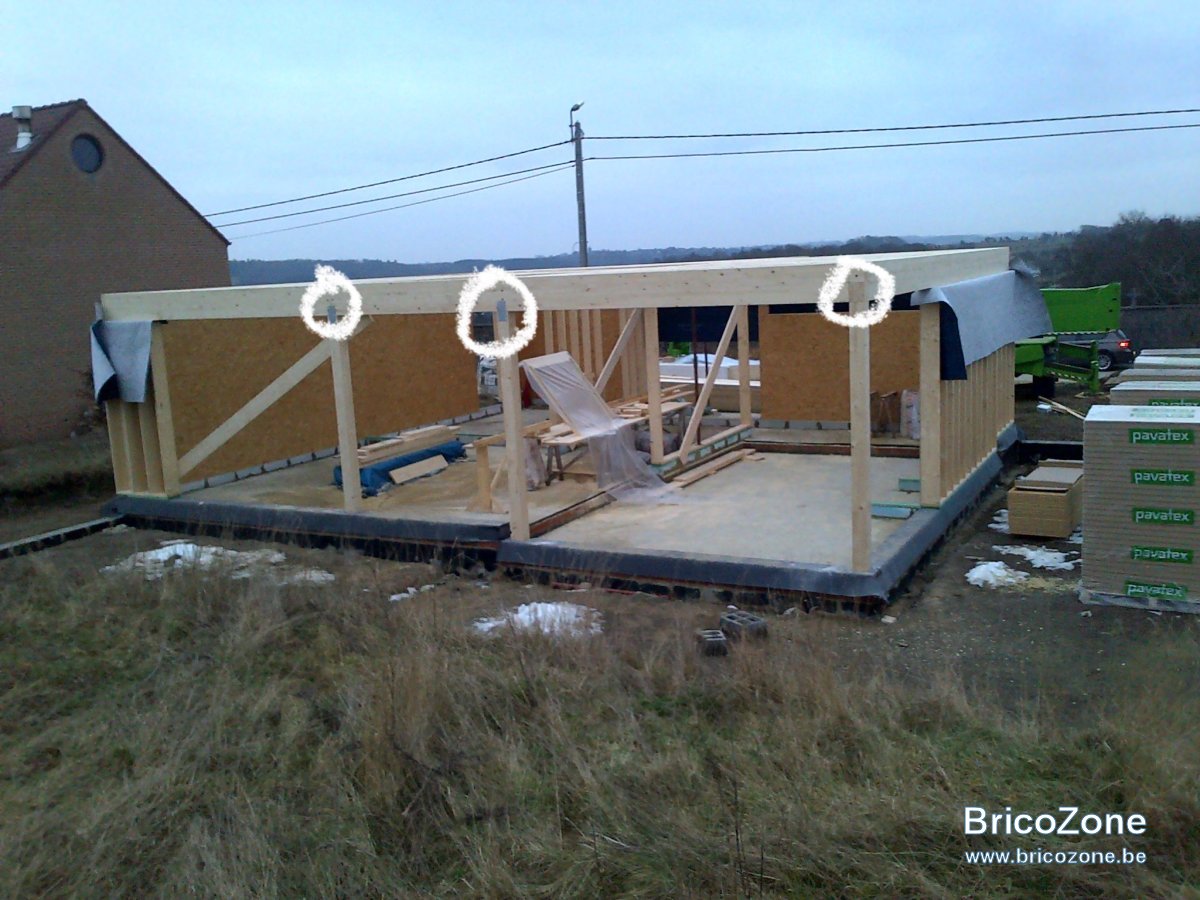

L'idée est plutôt de venir percer la tôle alu qui coiffe les poteaux et de venir fixer la vis dans ce poteau ( voir schéma de coupe).
Le principe est un peu ce que Dehix montre dans l'illustration mais avec du bois à la place du bloc et, si possible, un seul point de perçage par point de fixation.

  • #32
LED3 a dit:
Mettre un point traversant et fixer par derrière avec une plaque de répartition.
Cliquez pour agrandir...
Malheureusement pas possible car pas d'accès par l'arrière.... mais ceci aurait été l'idéal

  • #33
Perso je ne fixerais rien à la maison.
Pourquoi pas une petite structure métallique de la couleur de vos châssis recouverte soit de voile rétractable, soit de cannisses. En cas de grand vent vous rétractez le voile ou vous roulez la canisse. L'hiver vous rentrez voile ou canisse, la structure étant légère, ça ne vous fait pas des gros poteaux devant la façade. J'ai vu ça au Lavandou sur un parking d'un immeuble à appartement , pour protéger les carrosseries des voitures du soleil. Régulièrement ils remplaçaientles canisses.

  • #34
Si c'est un voile d'ombrage, il ne devrait y avoir, essentiellement, par temps calme, que de la traction sur la fixation.
Donc si la vis entre de 100 dans la poutre, elle devrait résister.
Mais, il y aura certainement aussi du cisaillement suite au vent qui fera bouger la toile
Le problème, ce sont les 160 d'isolant et de crépi, ils vont créer un bras de levier qui risque de faire casser la vis dans l'épaisseur de l'isolant.
Il faudrait placer, sur la façade, une plaque carrée sur laquelle serait placée la fixation de la toile.
Plaque fixée à la poutre en bois par quatre vis de 160 + 100 comme sur le croquis de Dehix
Edit : Evidemment, ce type de montage doit être validé par l'architecte, le constructeur ou un ingénieur.

Dernière édition:
  • #36
guymauve a dit:
Sinon vous faites une pergolas c'est moins de tracas o_O
Cliquez pour agrandir...
Effectivement.
Quatre poteaux contre la façade, quatre au bord de la terrasse et y attacher les toiles.
Je pense que c'est le plus simple et le plus sûr.
C'est le problème avec les ossatures bois.
On ne peut rien accrocher de lourd à la façade si ça n'a pas été prévu à la conception.
J'ai une ossature bois et même pour fixer de l'éclairage, il faut bien réfléchir où percer.

  • #39
Bonjour @Gougloux , vous avez opté pour quelle solution ?
