Questions adaptations électriques et unifilaire

Bonjour à tous,

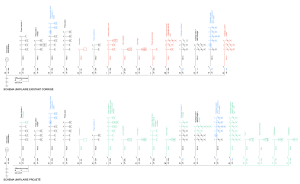

je suis en train de rénover mon appartement. Pour l'électricité j'ai fait le tour pour vérifier les informations du schéma et adapté les différences (voir en bleu). En bleu aussi sur le circuit P une modification pour séparer une chambre en deux.
je vais passer à la cuisine et à la salle de bain j'ai donc essayé de voir ce que ça pouvait donner. En rouge ce que je compte retirer et en vert ce que je compte ajouter.

je me suis renseigné sur plusieurs sources mais j'ai quelques questions :
- des prises étanches pour l'extérieur peuvent-elles être sur le même circuit que les prises d'une pièce intérieure (ici la chambre où se fait l'accès vers la terrasse) ?
- pour la chaudière, j'ai un circuit en 6A, est-ce que je peux/dois le conserver ?
- j'ai compris que les équipements suivants doivent avoir un circuit dédié : chaudière, lave vaisselle, lave linge, sèche linge, four, taques électriques, réfrigérateur, congélateur. Est-ce bien cela ?
- est-ce qu'on peut coupler par exemple sèche linge + lave linge sur un même circuit ?
- pour les ampérages des nouveaux circuits est-ce qu'on peut garder comme principe 20A pour les circuit de prises ou il y a des exceptions (par exemple taque elec)
- pour le câblage j'ai lu qu'il fallait du 3G6 pour le four. C'est vrai ?

Merci d'avance pour vos réponses,
Adrien

Bonjour,
- des prises étanches pour l'extérieur peuvent-elles être sur le même circuit que les prises d'une pièce intérieure (ici la chambre où se fait l'accès vers la terrasse) ?
Oui
- pour la chaudière, j'ai un circuit en 6A, est-ce que je peux/dois le conserver ?
Oui
- j'ai compris que les équipements suivants doivent avoir un circuit dédié : chaudière, lave vaisselle, lave linge, sèche linge, four, taques électriques, réfrigérateur, congélateur. Est-ce bien cela ?
Oui
- est-ce qu'on peut coupler par exemple sèche linge + lave linge sur un même circuit ?
Non, un circuit dédié ne peut être partagé.
- pour les ampérages des nouveaux circuits est-ce qu'on peut garder comme principe 20A pour les circuit de prises ou il y a des exceptions (par exemple taque elec)
Pour les gros consommateurs il faut adapter le calibre des disjoncteurs en fonction de leurs utilisation.
- pour le câblage j'ai lu qu'il fallait du 3G6 pour le four. C'est vrai ?
Pour la taque il faut au minimum du 4³ en triphasé et 6² en mono.

Bonjour à tous,

je ne suis pas électricien mais bon bricoleur, en suivant vos conversations, je vais me lancer dans la rénovation des boites à fusibles anciennes version (bornier) de la maison de ma belle mère vers un compteur 3 rangées 54 modules.
Voici en attaché le schéma unifilaire sur base du positionnement des différents éléments
pouvez-vous me faire vos remarques,
merci d'avance

Bonjour,
Pour tous les appareils, "meubles", genre taque, lave vaisselles, chauffage, boiler, etc, il faut dessiner la boite ou prise terminale.
Ces appareils, mobiles ou semi-mobiles, doivent être raccordés à l'installation via un câble souple raccordé dans une boite ou prise.

merci je vais faires les modification et je reviens vers vous

Voici le document modifié, pour les deux chauffages électrique ils sont raccordés directement du radiateur aux disjoncteur dans le tableau
idem pour les 4 thermostats

Pour les chauffages jamais je ne raccorderais directement, mais bien via câble souple et une boite de raccord.
Beaucoup plus sécurisant.
Mais c'est un choix.

désolé je viens de regarder mes notes et vous avez raison ils sont connectés à un interrupteur avant d'entrer dans la salle de bain et nous devons l'actionner pour le mise en marche des deux appareil depuis l'extérieur de celle-ci
encore désolé pour mon manque de précision parfois élémentaire pour vous

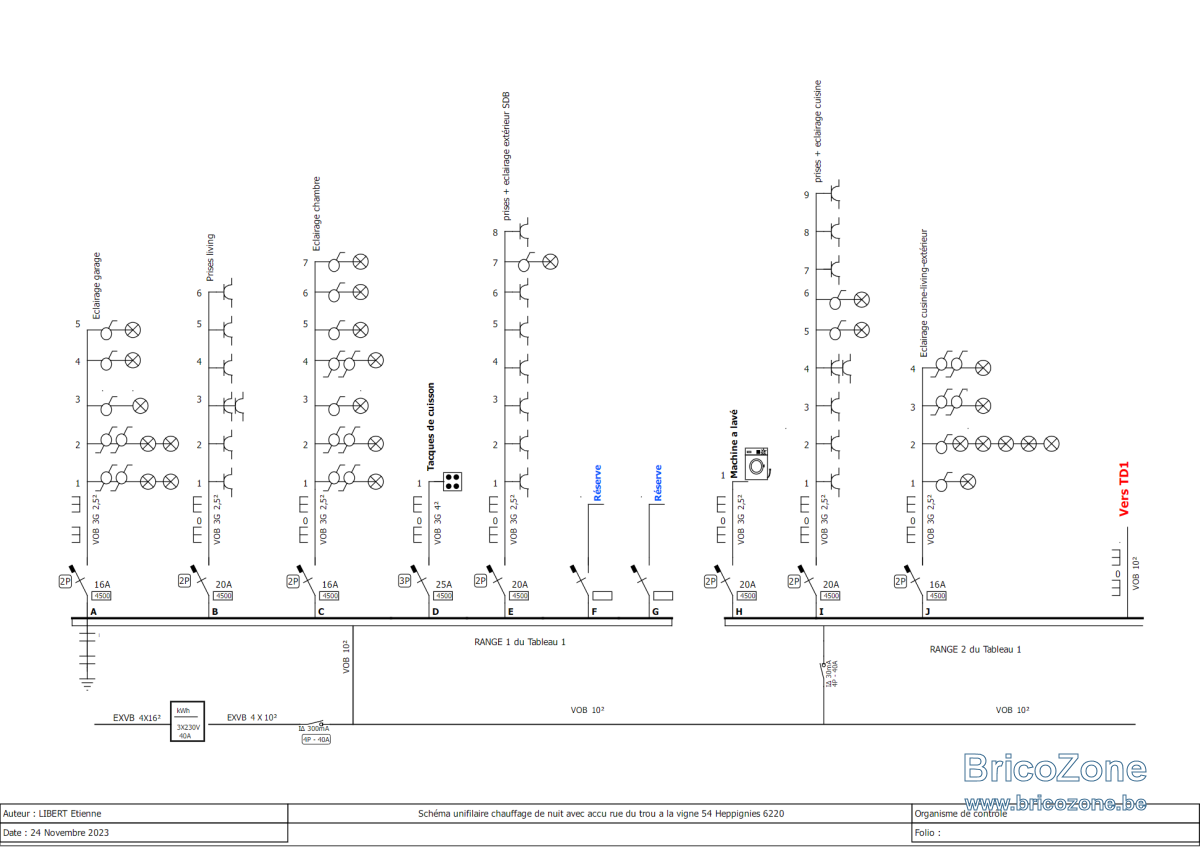

grâce a vos remarques j'avance voici le correctif

n'oubliez pas non plus:
-la classe feu des câbles
-la courbe des disjoncteurs
-le type des différentiels

pour la courbe s'agit-il de la lettre C à avant le chiffre 16,20,etc
le type des différentiel ce sont de type A c'est cela que je dois ajouter
par contre je ne connait pas ce qu'est la classe feu des câbles

Bonjour et merci à tous pour les réponses, je vais mettre à jour tout ça ... Je reviens surement bientôt pour d'autres questions !

LIBERT Etienne a dit:

-pour la courbe s'agit-il de la lettre C à avant le chiffre 16,20, etc
- le type des différentiel ce sont de type A : c'est cela que je dois ajouter.
- par contre, je ne connais pas ce qu'est la classe feu des câbles

Cliquez pour agrandir...

Salut ! La classe " FEU " des câbles fait références à leur degré de résistance au feu d'une part, mais aussi à leur tenue au feu s'agissant de différents types de plastic d'isolation qui les constituent.
Pour simplifier, disons que pour les habitations et buildings /dito de moins de 25m de hauteur, c'est la classe anti-feu " Cca " qui est acceptée ou la classe B ou A , chacune étant meilleure que la précédente ... mais aussi plus cher !!!

Pour faire simple aussi, le câble le plus utilisé de nos jours est le XVB " passe partout " de couleur grise.

Mais il existe un autre type de câble encore plus " passe-partout " et d'une meilleure résistance au feu de couleur distincte verte que l'on nomme XGB qui est déjà rendu obligatoire partout où il y a un accès public et les bâtiments de plus de 25m de hauteur. Ils dégagent moins ou pas de gaz halogène en cas d'incendie: et lorsque l'on comprend qu'en général ce sont les fumées et les gaz qui se dégagent du feu qui sont les plus meurtriers ou handicapants, on comprend que c'est ce second type de câble qui à court terme sera rendu obligatoire partout !

C'est la raison pour laquelle je me limite maintenant à n'utiliser que du câble XGB en anticipant sur le RGIE qui y viendra sûrement. Quant à son surcoût, on parvient à le supporter en faisant bien son marché et en acceptant de lui consacrer quelques euros grapillés sur ceux économisés par le fait que l'on fait les travaux soi-même et que l'on ne sort pas pour la m/o. CQFD !

Conseil personnel : je ne travaille qu'en Ø 3g2,5² pour les circuits "prises " d'office et aussi pour les circuits "éclairage". Rien en 1,5² : plus facile , on ne se trompe pas et on a moins de chutes "diverses". Les circuits dédiés auront évidemment le diamètre de fils adhoc que requiert les charges !
Tape "câble XVB " et " XGB " + comparaison " sur le Net et tu trouveras toutes les nuances techniques de ce câbles. Interrogation dans 8 jours !
Bon travail ! Ciao.

@Tchotto, tu tapes tous tes pavés ou bien tu as un bloc-notes prêt à copier coller ?

Bonjour à tous,

Je vous remercie pour les explications je comprend maintenant la classe feu.
je viens ce contrôler mes câbles ils sont de classe Cca (Eupen)
encore un grand merci

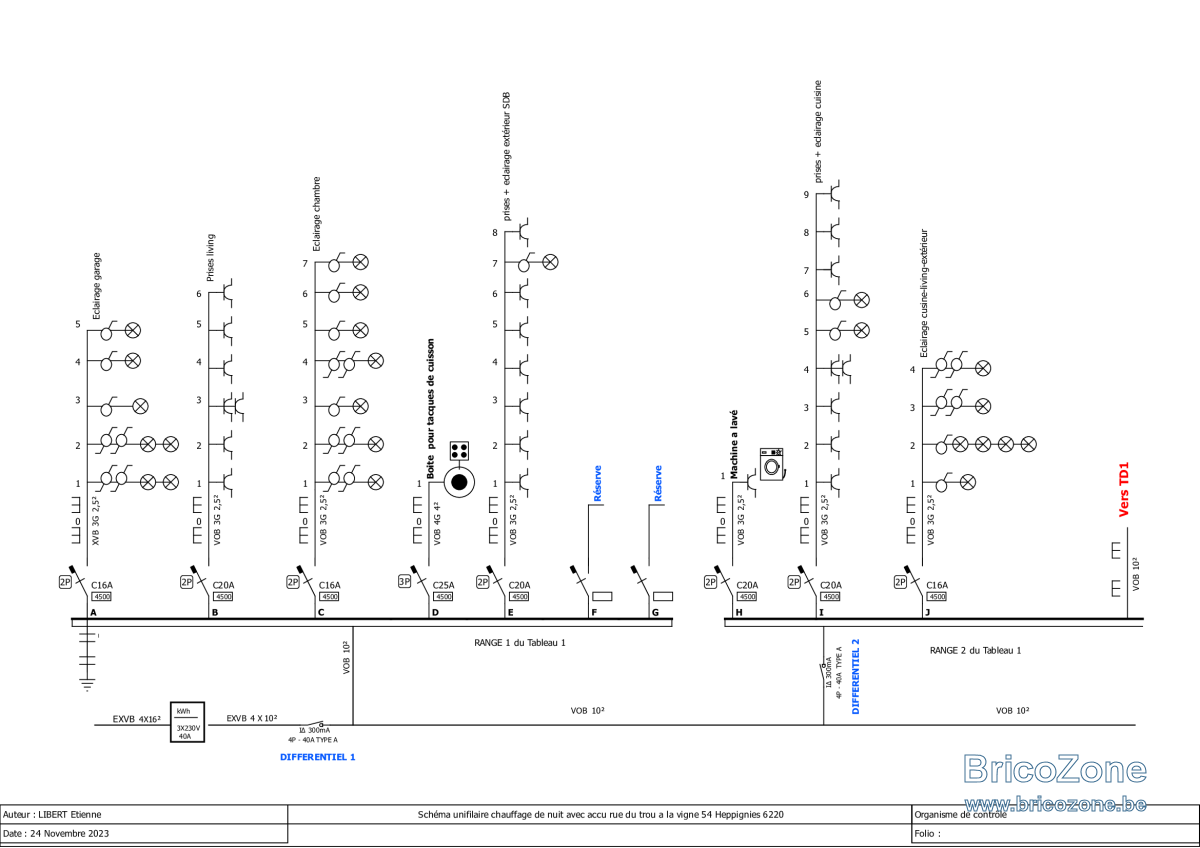

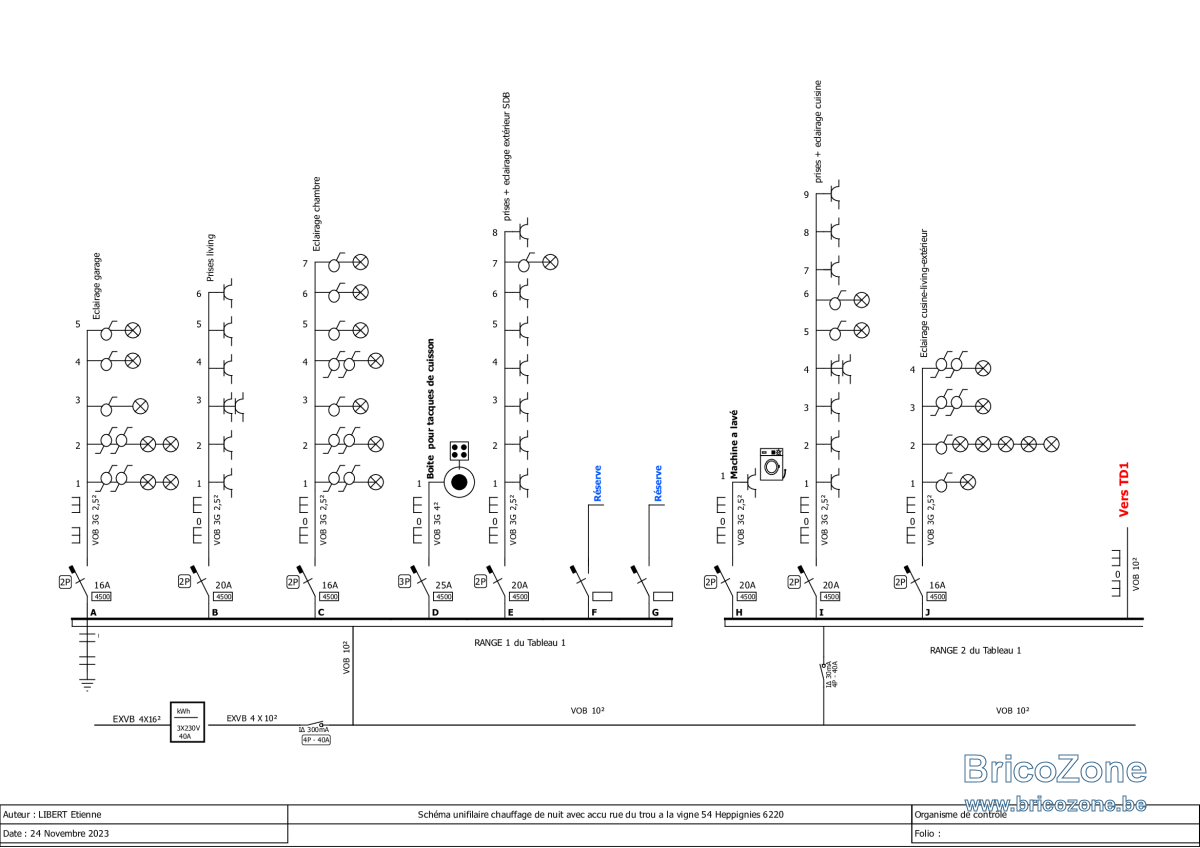

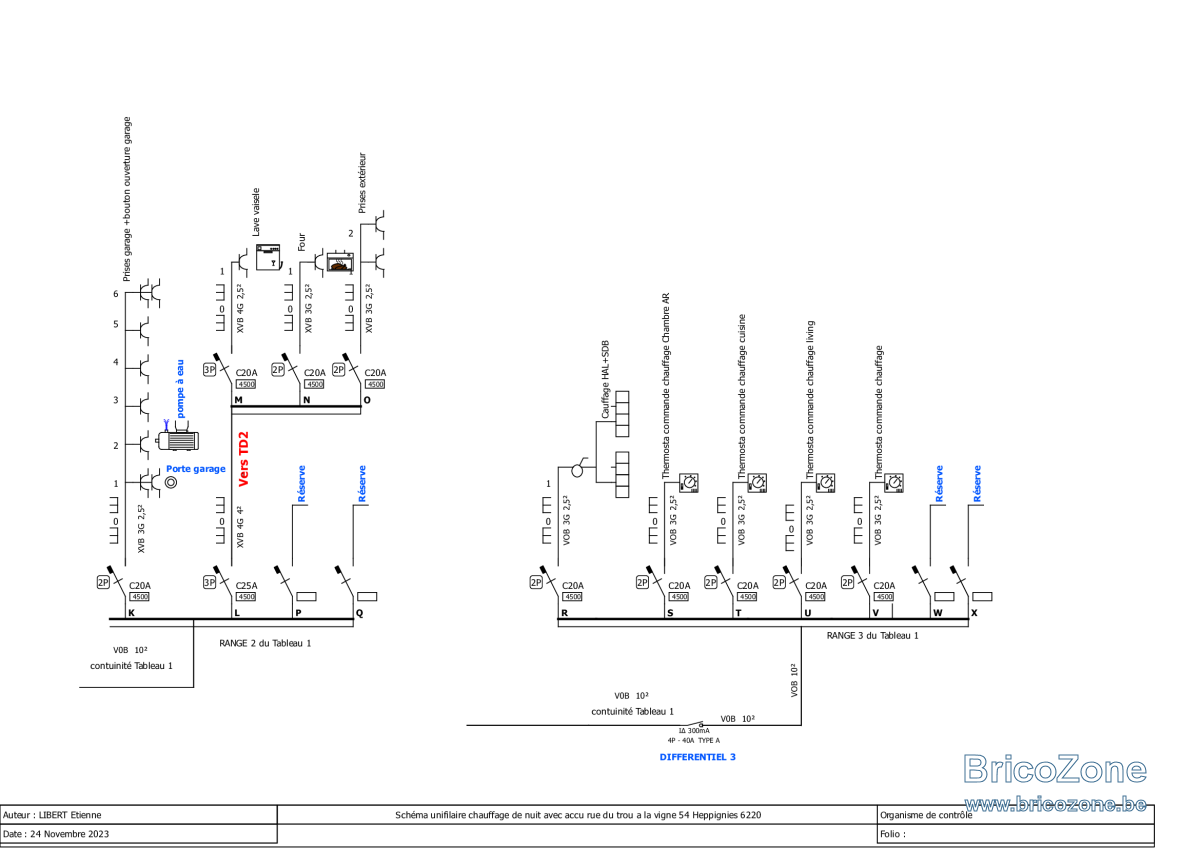

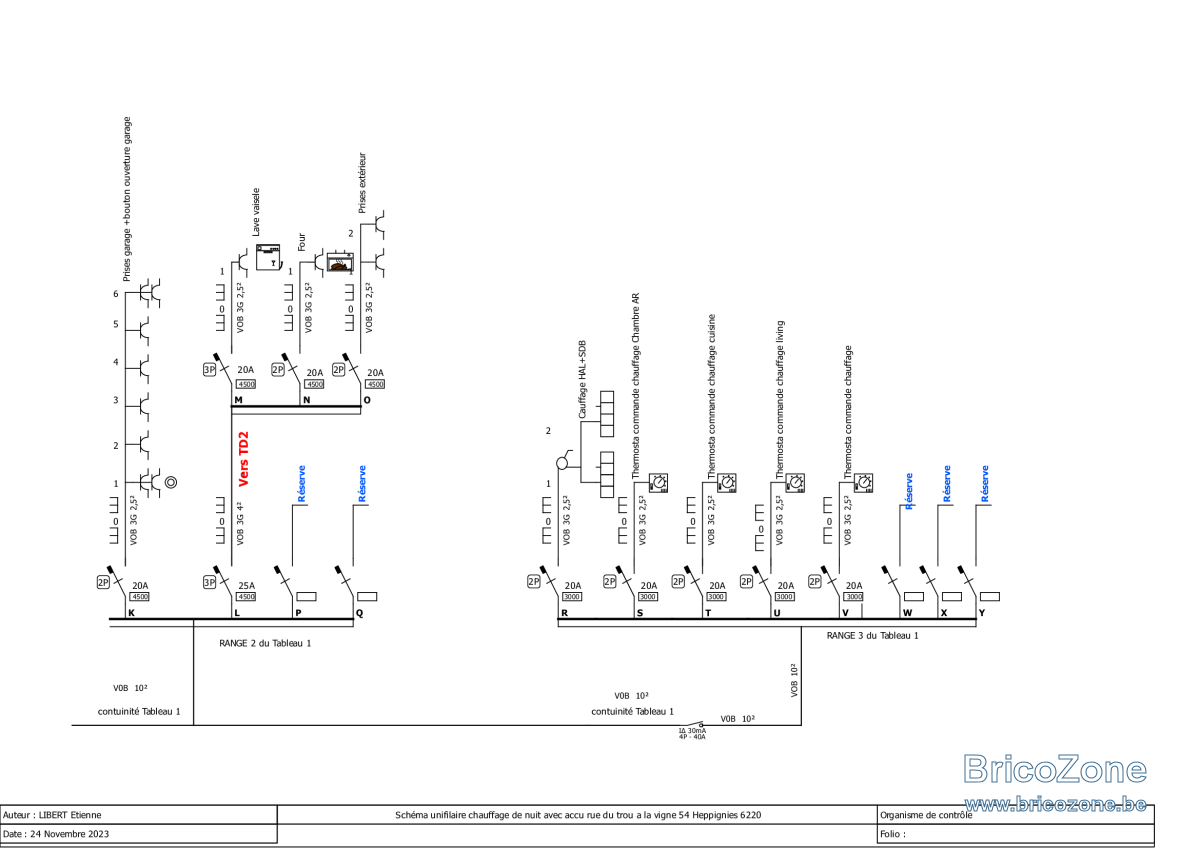

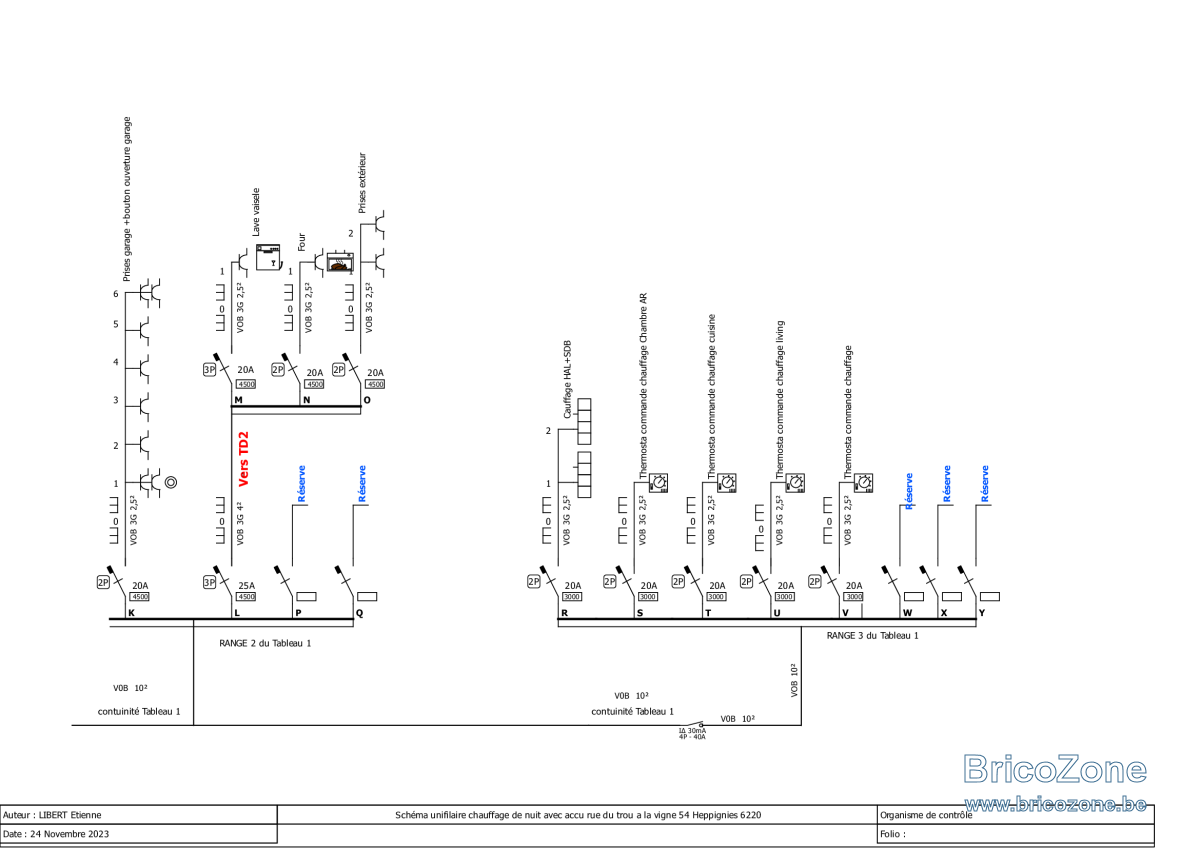

voici mon schéma fait avec vos remarque en attaché
