Questions sur mise en oeuvre VMC Double Flux

Bonjour à tous,

J'envisage d'installer une VMC Double Flux, j'ai donc essayé de me renseigner un maximum sur Internet mais il me reste quelques questions :

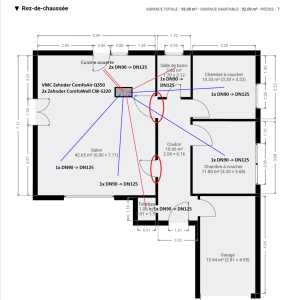

1) Voici un plan de ce que j'aimerai faire, pour le salon qui donne sur la cuisine ouverte je compte donc mettre 2 bouches simple d'insufflations et 1 bouche double d'extraction dans la cuisine, est il nécessaire de détalonner les portes donnant sur cette pièce (Les 2 portes entourées en rouge) puisqu'il y a l'insufflation et l'extraction en meme temps dans cette pièce ?

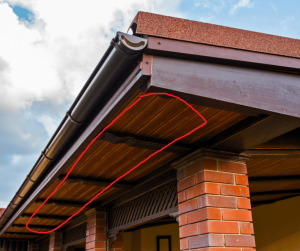

2) Pour l'entrée d'air, j'ai lu qu'il était préférable de la mettre en facade à au moins 2.5 metres du sol et 50 cm de la toiture, pour mon cas, c'est une toiture 4 pans et je ne serai pas être en facade à au moins 50 cm de la toiture, est il possible de mettre l'entrée au niveau du rebord de la toiture (Entouré en rouge sur la photo) avec une grille qui donnerai donc vers le bas ? Ou bien la prise d'air ne serait pas assez bonne (ou d'autres problèmes ?) ?

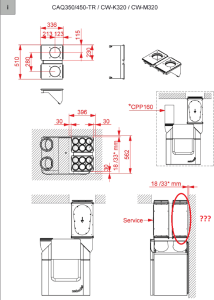

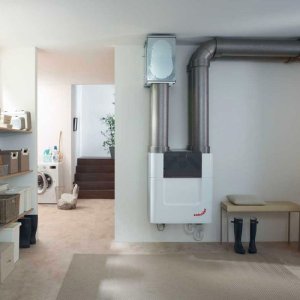

3) Pour les caissons répartiteurs, la solution la plus simple pour moi est de mettre des Zehnder ComfoWell CW-S 220, j'aimerai les mettre comme sur la photo en exemple, un caisson devant l'autre, sur la doc technique zehnder montre qu'on peut le faire et qu'on a accès a l'intérieur pour l'entretien en retirant le silencieux, mais comment accéder a l'intérieur du caisson de derrière (voir photo) ? Faut-il tout démonter ?



Merci.

Bonjour,

1- il faut détalonner toutes les portes internes.

2- OK pour l'entrée d'air. Par contre je te conseille la sortie d'air par le toit.

3- là tu cherches les emmerdes. Donc il faut au moins que le collecteur d'extraction soit le premier, car c'est lui qui sera le plus à nettoyer (ainsi que ses gaines).

Bonjour,

Parfait, je vais m'arranger pour mettre les collecteurs un à coté de l'autre pour faciliter l'entretien.

Oui je vais mettre la sortie d'air sur le toit le plus haut possible a l'opposé de l'entrée.

Merci beaucoup

daniel73 a dit:

2- OK pour l'entrée d'air. Par contre je te conseille la sortie d'air par le toit.

Cliquez pour agrandir...

Comment fait on quand la sortie n'est pas possible par la toiture?

kevart a dit:

Comment fait on quand la sortie n'est pas possible par la toiture?

Cliquez pour agrandir...

Bonjour,

dans votre cas, il n'y a pas 36 solutions, il faut une sortie "air vicié" en façade mais à au moins 3 ou 4 mètres de l'entrée "air neuf" et si possible avoir l'entrée "air neuf" au vent portant.

Si l'entrée d'air neuf est sur une façade et la sortie air vicié sur une autre façade ... c'est tout bon. Mais l'entrée d'air neuf ne doit en aucun cas être côté "rue" ou côté "air pollué"

@daniel73

Merci pour cette réponse.
Le meilleur vent pour l'entrée d'air neuf est au Sud,
Coté Est, où je pourrai mettre la sortie, j'ai la même configuration que Johnmph, a savoir être dans le cache moineau. Ca peu également fonctionner?

Sinon, je peu aller chercher plus loin, mais ça implique un conduit d'air de plusieurs mètres. Ce qui n'est pas une bonne solution non plus je pense.

kevart a dit:

...
Le meilleur vent pour l'entrée d'air neuf est au Sud,
Coté Est, où je pourrai mettre la sortie, ... dans le cache moineau. Ça peu également fonctionner?
Sinon, je peu aller chercher plus loin, mais ça implique un conduit d'air de plusieurs mètres. Ce qui n'est pas une bonne solution non plus je pense.

Cliquez pour agrandir...

Bonjour,

L'entrée d'air neuf au sud ... il faut assumer selon sa région en Europe. La meilleure entrée d'air neuf est au nord puis à l'est ... par principe (mais peut-être faux !). Je me méfie beaucoup d'une entrée d'air au sud et à l'ouest c'est carrément "interdit" !

Le "cache moineau" pour la sortie d'air vicié ? On ne m'avait jamais poser cette question ! La réponse est simple: si le fameux "cache moineau" n'augmente pas la perte de charge de + de 5 Pa c'est OK, dans les autres cas je ne sais pas répondre sauf à dire "attention" !!!
