R-Bus : quelles équivalences au Evohome (OpenTherm) ?

Le Dam

• 16 Février 2020

• #1

Bonjour,

Après mille tests de mon système Evohome (thermostat + vannes HR92) sur une chaudière (soi-disant) compatible R-Bus + OpenTherm, je jette l'éponge.

La chaudière Remeha Tzerra Ace (R-Bus compatible Opentherm) délire et malgré l'intervention de Remeha et Honeywell, rien ne fonctionne correctement.

Donc là, je cherche un système thermostat + vannes connectées compatible R-Bus qui aurait les mêmes fonctionnalités que le kit Evohome, soit :
- Themostat central gérant les vannes
- Vannes capables individuellement de mettre la chaudière en route
- Gestion de chaque zone à distance

Merci pour vos interventions



LoneWulf

• 17 Février 2020

• #2

A partir du moment ou elle est compatible OpenTherm elle devrait fonctionner avec le EvoHome. As-tu pu regarder les réglages dont nous avions parlé dans l'autre post ?

Pourrais-tu prendre une photo du branchement dans la chaudière du Thermostat Evohome ?



Le Dam

• 17 Février 2020

• #3

Merci @LoneWulf
Suite à mon déménagement, j'avais en effet mis de côté les réglages dont tu m'as parlé.
Je viens d'aller voir mais je ne trouve pas de programmation sur la lettre 'P'.

Voici ce que propose la chaudière (pour les lettres) :


Et voici une photo du branchement du module 8810 (Honeywell) dans la chaudière sur le bornier R-Bus :


Et pour terminer, les indications de Remeha quand à la compatibilité avec OpenTherm :
https://www.bricozone.be/t/remeha-tzerra-ace-compatible-r-bus-et-opentherm.118179/


Merci encore pour ton aide, j'aprécie et suis maintenant dispo pour te répondre plus rapidement ;-)



LoneWulf

• 17 Février 2020

• #4

Il semblerait que la chaudière soit un modèle plus récent que celles dont tu avais posté les documentations, je vais voir si je trouve le manuel quelque part... Le modèle un poil plus ancien avait sur la carte électronique une entrée OT séparée de l'entrée R-Bus...



Le Dam

• 17 Février 2020

• #5

Remeha a sorti ce modèle en 2019.
Il y avait la Remeha Tzerra M (OT)
...et maintenant la Tzerra Ace (R-Bus compatible OT).

La doc et bien celle de la Tzerra Ace (soit celle que je possède):
Lien direct du PDF de la notice (voir pages 29, 30, 31, 66)
https://www.remeha.be/wp-content/uploads/documents/archive/REMEHA/Gas/Tzerra Ace/181121_IM_SM_Tzerra_Ace_FR.pdf

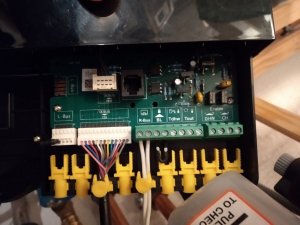

Et voici une photo du module OT Honeywell R8810 qui est directement raccordé sur les bornes R-Bus de la chaudière et qui communique avec le thermostat Evohome (pas de souci de ce côté-là).


Merci



Dernière édition: 17 Février 2020

LoneWulf

• 17 Février 2020

• #6

Alors c'est plus du tout les mêmes paramètres...
Ce que je tenterais dans un premier temps:

CP000 à la température maximale que tu veux au départ de ton circuit de chauffage.

Je tenterais de mettre CP320 à 1 (A priori il doit être sur 0 actuellement), voir si ça permet au thermostat de prendre la main sur le chauffage.

Je ne vois pas vraiment d'autres paramètres permettant de spécifier à la chaudière qu'un thermostat est branché, elle doit donc faire automatiquement la détection en fonction du signal qu'elle reçoit ou non sur le port R-Bus.

Le modèle étant vraiment super récent, ça va être compliqué de trouver une réponse claire de comment régler la chaudière...



LoneWulf

• 17 Février 2020

• #7

Je dirais aussi de jouer sur CP780 (A mettre sur 0 à priori). A réfléchir je ne pense pas que CP320 joue sur la partie thermostat, donc je n'y toucherai pas.



Le Dam

• 17 Février 2020

• #8

Merci

Malheureusement, les réglages sont limités sans appareil de réglage constructeur.

CP000 et CP780 ne sont pas accessibles (ni visibles).
CP320 est réglé sur 1 par défaut.

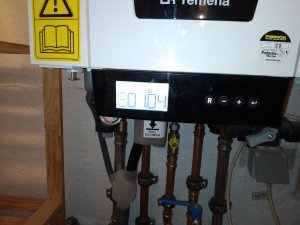

Hier, la chaudière est passée 5 fois en sécurité (code E01 04).
Il s'agit d'un défaut d'allumage.

Le technicien était déjà passé pour la mise en route et avait réglé les gaz...
Alors que j'avais mis un autre thermostat ON/OFF, je n'avais plus jamais eu ce code.
Mais ce week-end, j'ai replacé le système Evohome et j'ai de nouveau eu 5 fois le code E01 04.
Cela dit, quand ça fonctionne, il me semble que ça tourne bien.
La chaudière monte maintenant à une température correcte (60-65°).

Il y a aussi eu un autre code erreur, cette fois sur le thermostat.
Mais je pense que c'était à cause du module R8810 qui était trop éloigné du thermostat.
Je l'ai rapproché et je verrai si ce code ré-apparait.


Là, j'attends un retour de Remeha pour reprendre un rendez-vous avec le technicien.
Il avait proposé lors de sa première visite de remplacer les 2 cartes électroniques si le problème persistait.
J'ai un doute concernant la défectuosité de ces cartes mais on ne sait jamais...



LoneWulf

• 17 Février 2020

• #9

Pour l'erreur E01.04 il faudrait vérifier que ça n'arrive pas lorsqu'il y a beaucoup de vent, et que les fumées ne s'évacuent pas bien...
Pour vérifier que le evohome fait bien moduler la température d'eau de chauffage, il faudrait faire le test suivant:
- Demander une température très élevée au Evohome et voir la température de l'eau de chauffage.
- Demander la température au plus près de la température d'ambiance actuelle et voir si la température demandée est plus basse.



Le Dam

• 17 Février 2020

• #10

Je vais tester ça tout à l'heure, merci pour l'idée.
Concernant le code erreur, j'ai en effet pensé au vent...
En imaginant que la chaudière module et qu'elle demande une flamme très faible, il est possible que celle-ci s'éteigne à cause des vents violents actuels.
Cela dit, si tel est le cas, je devrai trouver une solution...



LoneWulf

• 17 Février 2020

• #11

Il faut surtout vérifier la sortie de fumée, et être sur qu'elle n'est pas refoulée, ça peut arriver une une sortie ventouse avec un mur exposé à des vents forts de face. Avec une sortie toiture ça ne devrait normalement pas arriver...

Ce qu'il faut se dire c'est que la flamme, thermostat modulant ou non, sera toujours modulée par la chaudière. Ce qui est modulé par le thermostat c'est la température de départ de l'eau de chauffage.



LoneWulf

• 17 Février 2020

• #12

Après pour moi, vu que le thermostat est branché via une passerelle qui cause OT, j'ai toute bonne raison de croire que ça fonctionne bien, je m'explique:

Un thermostat ON/OFF se contente de faire un contact entre les 2 bornes, le boitier connecté à la chaudière étant OT le contact doit être permanent car les infos sont véhiculées/répétées en permanence, si la chaudière fonctionnait en ON/OFF elle serait donc tout le temps en demande de chaleur. Si elle se déclenche uniquement lorsqu'il y a une demande au niveau du Evohome c'est, qu'à priori, ça fonctionne bien en OT.



Le Dam

• 17 Février 2020

• #13

Et selon toi, est-il possible que le thermostat OT cause 'mal' à la chaudière R-bus ?



LoneWulf

• 17 Février 2020

• #14

Je ne pense pas, en gros ça donne des ordres simples du genre, 'besoin de chauffage avec comme température d'eau x°C' et si y'a de l'ecs qui est gerable en OT 'Temperature de consigne de l' ECS à y°C' et le thermostat recupere des infos sur les différentes température pour affichage ou utilisation de sa regulation.



Le Dam

• 17 Février 2020

• #15

Bon, ce soir ou demain, je refais une programmation complète du système EvoHome.
J'espère que ça va fonctionner cette fois.
Pareil pour la chaudière... j'espère que le technicien Remeha va mettre le doigt sur le souci E01 04.

Merci encore @LoneWulf !
Je te tiens au courant des résultats (promis cette fois) !



Le Dam

• 21 Février 2020

• #16

Hello,

Le technicien Remeha est revenu hier et a changé la carte mère de la chaudière.
Selon lui, la panne E01 04 provient d'un défaut de cette pièce.

Entretemps, un autre code erreur est apparu plusieurs fois.
H01 05 : il s'agit d'une mise en sécurité de la chaudière pour surchauffe.
Ce n'est pas une panne mais une suite logique suite à la lenteur du système Evohome.

Je m'explique :
Le thermostat (en mode sonde de t° pour le salon) s'enclenche suite à une baisse de la t°.
Il donne l'ordre à la chaudière de se mettre en marche.
Le souci, c'est que les vannes connectées du salon ne lancent un "check" que toutes les x minutes vers le thermostat afin de préserver les batteries (ma déduction).
De ce fait, la chaudière obéissant au thermostat, chauffe alors que les vannes sont fermées.
La t° monte rapidement en circuit fermé et elle passe en sécurité H01 05.
Cela ne la met pas hors service pour autant mais sur une journée, elle accumule une vingtaine d'erreurs de ce type.
Une fois les vannes ouvertes, le système tourne normalement.

A cela, je vois deux solutions :
- je remplace les vannes connectées des 3 radiateurs du salon par de simples têtes thermostatiques que je laisse ouvertes au max, laissant ainsi le thermostat Evohome faire son taf.
- je tente de trouver un moyen de reprogrammer les vannes Evohome afin qu'elles lancent des check plus fréquents vers le thermostat... mais cet check devrait idéalement se faire toutes les 30 secondes max afin d'éviter que la chaudière ne surchauffe.

Mais ceci n'est qu'une déduction.
Qu'en pensez-vous ?



Dernière édition: 21 Février 2020

LoneWulf

• 21 Février 2020

• #17

Salut,

il faut en effet garder une partie des radiateurs sans vanne thermostatique (ou ouvertes à fond) pour garder un minimum de circulation dans le circuit. Dans l'absolu le faire dans la pièce du thermostat sur au moins 1 voir 2 radiateurs si tu en as 3 en tout. Il était d'usage aussi de mettre une simple vanne non thermostatique sur les sèche-serviettes.

Sinon, as-tu pu faire le test de demande à 2 niveau de température, voir si la température de départ est modulée ?

Bien à toi,



Le Dam

• 21 Février 2020

• #18

Oui, la chaudière module bien !
En effet, si je demande une t° supérieure dans toutes les pièces, la chaudière se lance au max.
Si par contre, je ne demande une t° supérieure que d'un demi degré dans une zone, la chaudière se met en route au minimum.
J'ai travaillé dans la cave où se trouve la chaudière et j'ai pu constater qu'elle se mettait en route toutes les 5 minutes (en moyenne) durant 30 secondes à 1 minute en mode minimum, et ce afin de maintenir une zone à température.
Merci encore pour ta patience... tu m'évites de me débarrasser de ce matériel qui est vraiment ce que je cherchais

Pour en revenir à mon souci H01 05, je ne suis pas certain de pouvoir définir une zone (sur le thermostat) dans laquelle il n'y a pas de vanne connectée, donc une zone dans laquelle le Evotouch est défini comme sonde de t° et uniquement des vannes thermostatiques manuelles.
Je pense que, contrairement à ce que tu proposes, les 3 radiateurs de la zone dans laquelle se trouve le thermostat Evohome (zone assez restreinte et sans pièces séparées) pourraient être équipés de vannes thermostatiques manuelles.
Idéalement, je réglerais celles-ci une fois pour toutes, après tests, sur 4 ou 5 en fonction de la t° souhaitée et de la réaction du thermostat (soit vanne ouverte au max sur le radiateur le plus éloigné du thermostat).
Je ne sais pas si je me fais bien comprendre



LoneWulf

• 21 Février 2020

• #19

Si si, je comprends bien, c'est ce que je faisais dans mon ancien logement. La vanne thermostatique (manuelle) dans la pièce ou j'avais le thermostat (Tado° dans mon cas) était ouverte suffisamment pour pouvoir dépasser légèrement la température de consigne du thermostat. C'est une solution tout à fait viable. Mais tous les radiateurs avec des vannes connectées dans la pièce du thermostat, vu le fonctionnement du Evohome, tu auras des surchauffes tout le temps.



Le Dam

• 21 Février 2020

• #20

Oui, c'est aussi ce que je pense.
Reste à voir si je peux configurer une zone sans vanne connectée sur le thermostat Evohome...
