Raccord vissé à 100%, plus de marge possible, mais fuite

J

jbsa

  • #1
Bonjour,

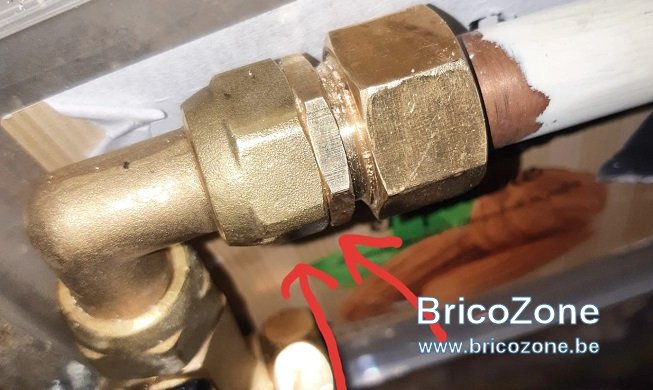

Sur le raccord de gauche sur la photo (coude 90° à écrou libre femelle 15/21), j'ai mis un joint rondelle noir en caoutchouc, puis j'ai vissé avec deux clefs. Mais j'arrive au bout du serrage, en butée, je ne peux plus visser davantage.

Pourtant ce n'est toujours pas vissé complètement, ça "fuit" : 1 goutte toutes les 30 secondes.

Que faire dans ces cas là ? Mettre 2 joints rondelle caoutchouc l'un à côté de l'autre au lieu d'1 seul, pour que le joint soit plus "épais" ? Ça se fait couramment ça ?

Une autre astuce ?

Merci d'avance :)


  • #2
hello,

pourquoi ne pas essayer avec du chanvre et colmat? ou du lockit?

  • #3
Oui avec du chanvre + colmat ça marchera sans doute.

Mais je me demandais s'il y a une solution en restant avec du joint rondelle caoutchouc?

Plus généralement, ça arrive souvent avec des joints caoutchouc qu'on arrive en butée, au bout du vissage, et que le serrage ne soit pas étanche ? :) C'est courant comme problème ? Je pensais pourtant que c'était un raccord standard.

  • #4
supertoto a dit:
Ce raccord n'est pas fait pour des rondelles, chanvre colmat ou loctite 55
Cliquez pour agrandir...

Ah bon tu es 100% sûr ? Pourtant j'ai utilisé ces références avec des joints caoutchouc sans problème ailleurs (notamment directement sur nourrice collecteur) : "Coude laiton femelle 15/21 (1/2") avec écrou libre"

Ces coudes sont ok pour joint rondelle, n'est ce pas ?


  • #5
supertoto a dit:
sur a 100% ces deux raccord ne sont pas compatibles entre eux, c'est du bricolage.
Le raccord avec écrou libre se monte sur un raccord avec une surface plane, comme par exemple les vannes ou les nourrices.
Cliquez pour agrandir...

Ah ok! Si je résume, concernant ce "Coude laiton femelle 15/21 à écrou libre" :

  • ok de brancher (avec joint rondelle caoutchouc) sur une sortie de nourrice comme cela ?

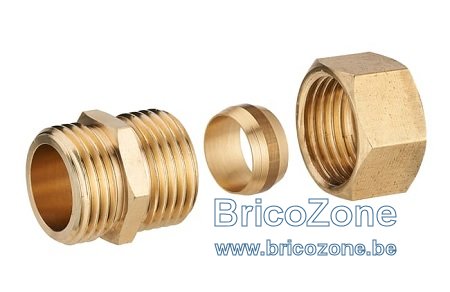

  • pas ok de brancher (avec joint rondelle caoutchouc) sur ce raccord bicone cuivre: c.jpg
  • ok de brancher sur ce raccord bicone cuivre, mais avec filasse chanvre + colmat


C'est tout bon ? Ou j'ai faux ?

Merci encore @supertoto :)

  • #6
Ok... Merci @supertoto pour la réponse.
Mais 15/21 c'est quand même un standard plus ou moins, non ?

Ne peut-on pas brancher un coude laiton femelle écrou libre 15/21 sur la partie mâle 15/21 d'un raccord bicone cuivre ?

Cela parait étonnant, non ?

Dans ce cas, comment savoir ce qui peut se brancher sur quoi, si l'on ne peut même pas si fier à : femelle 15/21 + male 15/21 = ok ?

  • #7
jbsa a dit:
Ah bon tu es 100% sûr ? Pourtant j'ai utilisé ces références avec des joints caoutchouc sans problème ailleurs (notamment directement sur nourrice collecteur) : "Coude laiton femelle 15/21 (1/2") avec écrou libre"

Ces coudes sont ok pour joint rondelle, n'est ce pas ?

Voir la pièce jointe 177433
Cliquez pour agrandir...
Pas de joint rondelle sur ce coude, c'est obligatoirement du chanvre/colmate, du Loctite, ou téflon bien placé ! (moins garanti pour le téflon) :)

  • #8
fgalette a dit:
Pas de joint rondelle sur ce coude, c'est obligatoirement du chanvre/colmate, du Loctite, ou téflon bien placé ! (moins garanti pour le téflon) :)
Cliquez pour agrandir...

Ok c'est bien noté ! :)

En observant un raccord (par exemple ce coude laiton avec écrou libre), comment savoir s'il est compatible joint rondelle, ou bien s'il est obligatoirement chanvre/colmate ?

Quelle est la règle générale pour savoir cela ? Quel détail faut-il observer sur le raccord pour savoir ?

Merci encore à tous !

  • #9
Pour utiliser des joints, il faut que le côté femelle et mal soit bien plat.
Avec le côté mal un rien plus long que le côté femelle.
Mais en règle général, on évite les joints. Ils ont pas spécialement une durée de vie illimité pas comme le chanvre

  • #10
Apparemment on peut mettre 2 joints fibres l'un sur l'autre, ou même 2 joints caoutchouc l'un sur l'autre :


  • #11
@supertoto Héhé oui, mais :
Si la partie mâle avec filetage est un peu "trop courte" par rapport à la partie femelle, il n'y a pas trop le choix, non ? Surtout si vous dites "les raccords avec écrous libre c'est uniquement avec joint" ce qui exclut la solution chanvre+colmat

  • #12
jbsa a dit:
@supertoto Héhé oui, mais :
Si la partie mâle avec filetage est un peu "trop courte" par rapport à la partie femelle, il n'y a pas trop le choix, non ? Surtout si vous dites "les raccords avec écrous libre c'est uniquement avec joint" ce qui exclut la solution chanvre+colmat
Cliquez pour agrandir...
Sur votre photo de départ, entre le coude et le raccord du tube cuivre, on ne met pas de joint mais une étanchéité sur le filet du raccord tube cuivre !
Mais faites comme vous le sentez. :)

  • #13
si la partie mâle n'est pas assez longue :eek: elle ne va pas écraser le joint plat. Et de plus il faut qu'il y ait une bonne surface d'appui. Donc il faut que l'étanchéité se fasse au niveau du filet. Mettre du chanvre avec pâte d'étanchéité n'est pas très facile sur du laiton, il faut qu'il soit strié pour que cela ne glisse pas (lime ou scie à métaux)

  • #16
BG1000 a dit:
On met de l'étanchéité de filet si on utilise des filets conique.
Si on a des filets parallèles on utilise un joint sur une portée.
Avec un écrou libre si on met de l'étanchéité de filet il faudrait assurer l’étanchéité au cul de l'écrou....

https://redfluid.es/en/differences-bspp-gas-bspt-npt-threads/
https://support.ajax.systems/fr/pipe-threads-compatibility/
Cliquez pour agrandir...

Je vois l'idée, mais quelle est votre conclusion du coup dans mon cas ? Double joint fibre ou chanvre+colmat ? :) Merci à tous

  • #17
La pièce qui fait le serrage du bi-cône a t'elle le même filet à gauche et à droite, si oui la même longueur?

  • #18
BG1000 a dit:
La pièce qui fait le serrage du bi-cône a t'elle le même filet à gauche et à droite, si oui la même longueur?
Cliquez pour agrandir...

Je dirais que oui. Le côté vers le coude (à gauche) est peut-être un peu plus court que le côté vers le cuivre (à droite), mais même filetage je crois.



Du coup vous feriez quoi ici ? :) Chanvre/colmat ou bien un double joint fibre ferait l'affaire pour le côté vers le coude à écrou libre ? (à gauche)

  • #19
jbsa a dit:
Ah ok! Si je résume, concernant ce "Coude laiton femelle 15/21 à écrou libre" :

C'est tout bon ? Ou j'ai faux ?

Merci encore @supertoto :)
Cliquez pour agrandir...
Si tu prend le "mamelon", tu verras d'un côté (celui qui est montré ici) que c'est plat, et perpendiculaire au passage de l'eau, et tu peux y mettre un joint fibre ou caoutchouc... ou faire un joint classique filasse/Colmat ou teflon ou Loctite. Et de l'autre côté, tu n'as pas un plat, mais une fine lèvre, qui borne un cône, dans lequel vient la bague de cuivre.

Quand tu as un cône pour mettre une bague, faut rien mettre de plus que la bague conique.

  • #20
Inverser la pièce ?
