Raccordement 400V2N taque de cuisson

Marty66

• 24 Août 2025

• #1

Bonjour , j'aurais besoin d'un petit éclaircicement concernant le raccordement d'une taque de cuisson en 400V2N 7350W dans le coffret . Je dois revenir sur un tétra sans raccorder une phase ?
En attente d'une réponse ,
Je vous remercie d'avance.



Cory

• 24 Août 2025

• #2

Bonjour,
Quelle marque, quel type, photos des schémas fournis avec l'appareil ou imprimé sur celui-ci.
Aussi quel réseau, 3x400V+N, quel est le calibre du disjoncteur de branchement ?
Des détails seraient utiles.



Marty66

• 24 Août 2025

• #3

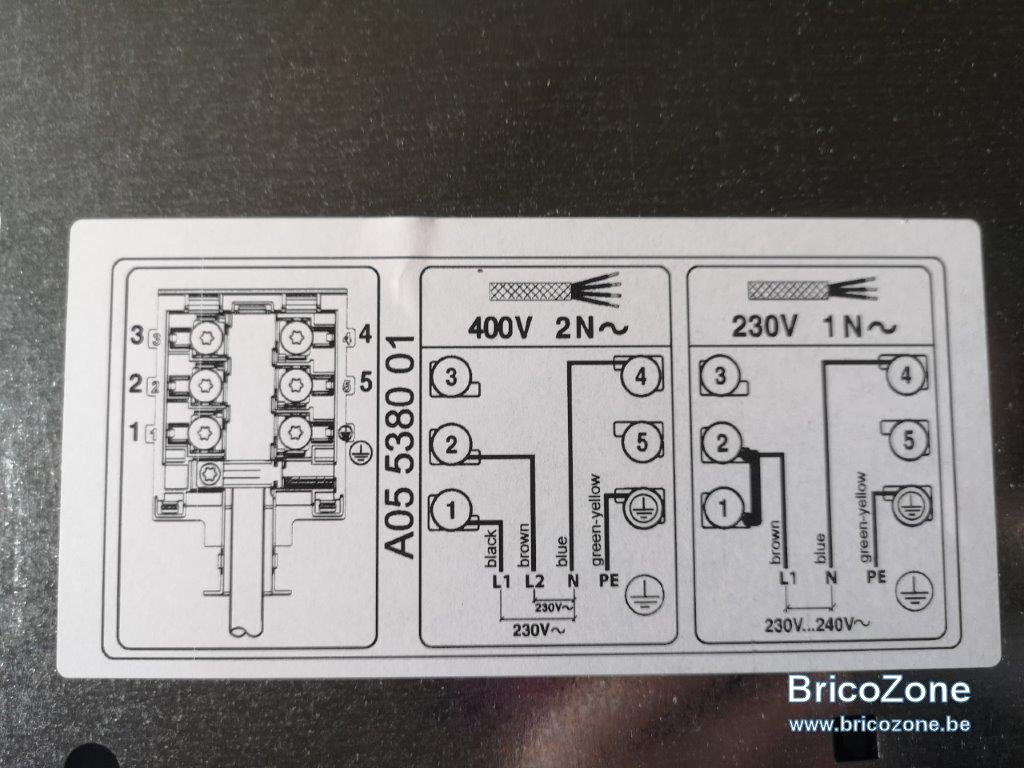

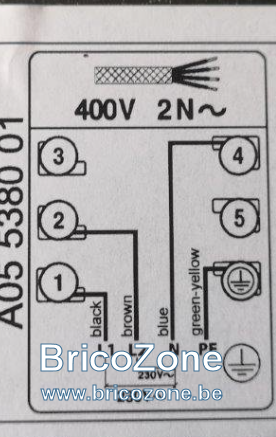

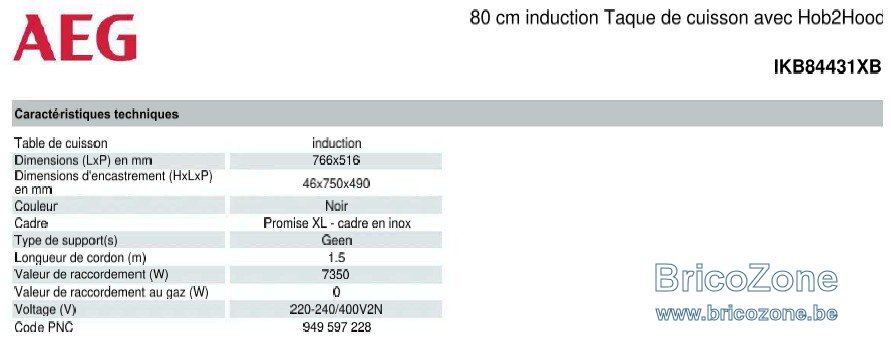

la marque aeg ikb84431ib (Pas schéma fourni mais j'ai trouvé ça sur le net d'une AEG IK64301FB)

le réseau de raccordement est du 3*400V+N , le disjoncteur de protection un tétra 32A



Marty66

• 24 Août 2025

• #4



Elbvarto17

• 24 Août 2025

• #5

Marty66 a dit:

Je dois revenir sur un tétra sans raccorder une phase ?
Je vous remercie d'avance.

Cliquez pour agrandir...

Oui.



Tchotto

• 24 Août 2025

• #6

Salut ! Et pour les daltoniens , les couleurs indiquées en anglais veulent dire :
black = noir = L1+
brown = brun = L2 +
blue = bleu = N = neutre
green/yellow = vert/jaune = mise à la terre. Ciao.



Marty66

• 24 Août 2025

• #7

Merci pour la précision !
