Raccordement taque de cuisson

Archi8

• 9 Juillet 2025

• #1

Bonjour,

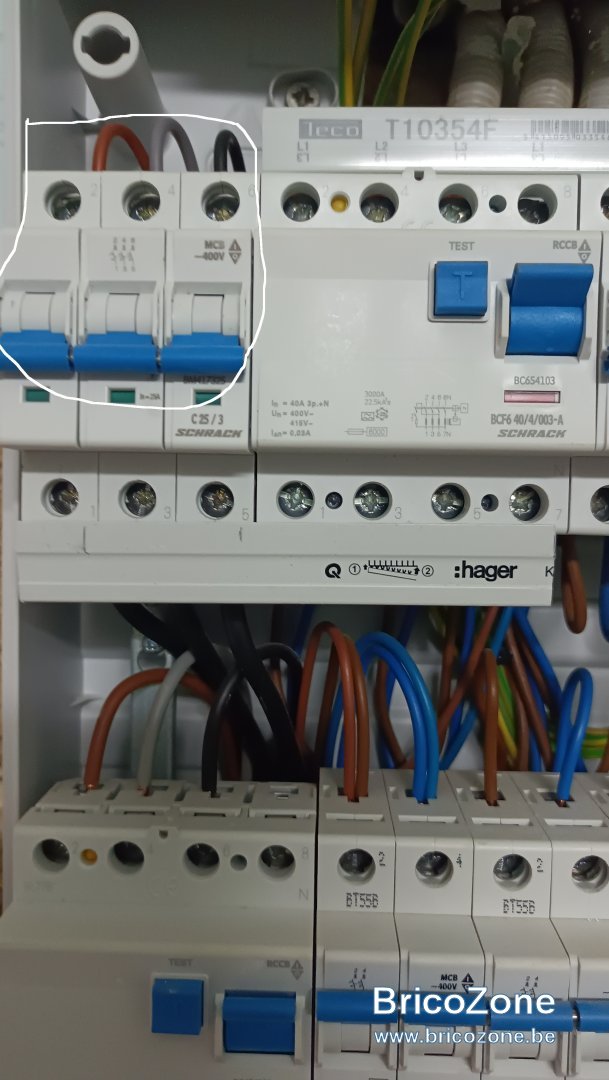

on a acheter une maison en rénovation et j'ai une ligne (existante) électrique dédiée à une taque de cuisson (XVB 5g4²) au tableau elle est branché avec 3 fils sur un disjoncteur 25A (3x230V) le cable arrive à la cuisine mais le boitier de raccordement n'est pas encore installé, comme la taque qu'on désire acheté a 2fils +terre, ma question est comment faire le branchement dans le boitier ?
Merci d'avance .



eljub

• 9 Juillet 2025

• #2

Bonjour,

Pour t'aider, il faudrait idéalement aussi une photo du schéma de raccordement de la plaque de cuisson
Ce schéma est très souvent collé au dos de la plaque de cuisson près du câble d'alimentation



Archi8

• 9 Juillet 2025

• #3

eljub a dit:

Bonjour,

Pour t'aider, il faudrait idéalement aussi une photo du schéma de raccordement de la plaque de cuisson
Ce schéma est très souvent collé au dos de la plaque de cuisson près du câble d'alimentation

Cliquez pour agrandir...

Bonjour, oui c'est vrai, à l'achat je reviendrais si je n'y arrive pas ,Merci .



twautele

• 9 Juillet 2025

• #4

Vous la raccorderez entre 2 phases comme n’importe quel appareil.

Mais attention à la puissance de la taque, avec 25 A en mono vous aurez 5,8 kVA.



Cory

• 9 Juillet 2025

• #5

Si on a du triphasé on raccorde le maximum en triphasé pour éviter les surcharges.



Puike

• 9 Juillet 2025

• #6

Il faudra surement mettre des cavaliers fournis avec la taque, au niveau de son raccordement



Archi8

• 10 Juillet 2025

• #7

Bonjour,

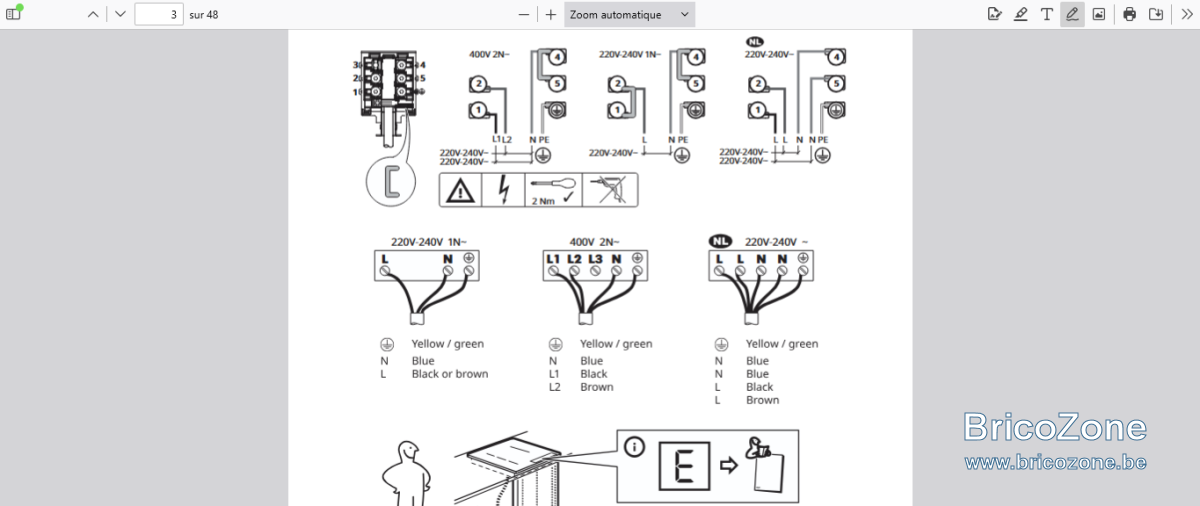

voilà j'ai la taque à induction Hoegklassig de chez IKEA ,et les schémas de raccordement ,pourriez vous me dire si c'est celui du milieu qui est le bon ? Merci



flashman

• 10 Juillet 2025

• #8

C'est le 400V 2N.

On utilise simplement une phase à la place du Neutre.



Archi8

• 10 Juillet 2025

• #9

flashman a dit:

C'est le 400V 2N.

On utilise simplement une phase à la place du Neutre.

Cliquez pour agrandir...

Bonsoir, ah c'est bien ce que je pensais .
Merci pour le confirmation



B

Biorix

• 14 Août 2025

• #10

Bonjour, je me retrouve avec une problématique similaire: taque de cuisson FRIAC en 3 fils (bleu/brun + terre - monophasé) mais la prise murale est en triphasée 230V (disj tri de 32A).
Puis-je brancher simplement la taque Friac sur 1 phase au niveau de la prise murale (sans pontage)?

Merci bcp !



Dernière édition: 14 Août 2025

flashman

• 14 Août 2025

• #11

Sûr qu'il n'y a pas moyen de la brancher en tri? Il y a combien de feux?



B

Biorix

• 14 Août 2025

• #12

Oui, le branchement au niveau de la taque ne dispose que de 3 connecteurs connecte. 4 feux pour 7 kw de puissance
