- #21
@Elbvarto17 :
Si je fais comme vous dites, le différentiel de la maison ne déclenchera jamais en cas de fuite sur un appareil branché au convertisseur.
Je suis quasi certain de devoir utiliser un différentiel en sortie du convertisseur si je veux garantir une sécurité minimum avec des appareils à carcasse métallique (classe 1).
Votre système fonctionne certainement si on injecte directement le courant du convertisseur dans le circuit de la maison en amont du différentiel principal (comme le font les onduleurs des panneaux photovoltaïques).
Mais dans mon cas, le courant généré par le convertisseur sera indépendant du courant circulant dans la maison (voir dernier schéma + haut).
D'où ma question sur l'intérêt ou le danger de raccorder la masse du convertisseur à la terre de la maison comme l'indique le fabricant.
En faisant ainsi, je vais créer un potentiel de 230V sur l'ensemble de la terre de la maison (et donc sur l'ensemble des carcasses de mes autres frigos, machines à laver...).

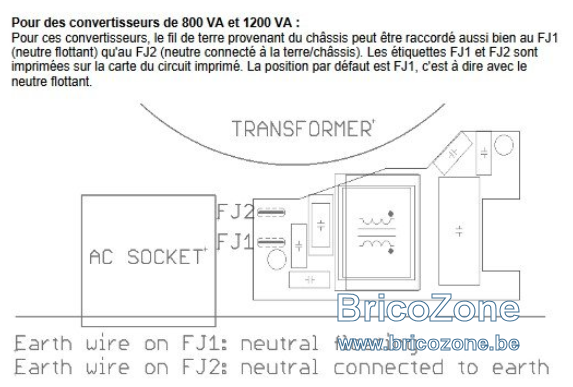

En effet, en suivant la doc Victron, le "faux neutre" créé dans le convertisseur est ponté à la masse du convertisseur :
Je pense que ce Victron préconise ici n'est valable que lorsque le convertisseur est utilisé en "off-grid" et que, du coup, il s'agit de la seule source de courant dans la maison...
En fait, dans mon cas, c'est comme si j'utilisais un groupe électrogène dans mon garage pour alimenter des frigos alors qu'en même temps, le reste du garage (lumière, chaudière...) serait alimenté par le circuit général (ORES).
Si je fais comme vous dites, le différentiel de la maison ne déclenchera jamais en cas de fuite sur un appareil branché au convertisseur.
Je suis quasi certain de devoir utiliser un différentiel en sortie du convertisseur si je veux garantir une sécurité minimum avec des appareils à carcasse métallique (classe 1).
Votre système fonctionne certainement si on injecte directement le courant du convertisseur dans le circuit de la maison en amont du différentiel principal (comme le font les onduleurs des panneaux photovoltaïques).
Mais dans mon cas, le courant généré par le convertisseur sera indépendant du courant circulant dans la maison (voir dernier schéma + haut).
D'où ma question sur l'intérêt ou le danger de raccorder la masse du convertisseur à la terre de la maison comme l'indique le fabricant.
En faisant ainsi, je vais créer un potentiel de 230V sur l'ensemble de la terre de la maison (et donc sur l'ensemble des carcasses de mes autres frigos, machines à laver...).
En effet, en suivant la doc Victron, le "faux neutre" créé dans le convertisseur est ponté à la masse du convertisseur :
Je pense que ce Victron préconise ici n'est valable que lorsque le convertisseur est utilisé en "off-grid" et que, du coup, il s'agit de la seule source de courant dans la maison...
En fait, dans mon cas, c'est comme si j'utilisais un groupe électrogène dans mon garage pour alimenter des frigos alors qu'en même temps, le reste du garage (lumière, chaudière...) serait alimenté par le circuit général (ORES).
- Sécurité en cas de fuite sur les frigos? Différentiel en sortie de groupe, je ne vois rien d'autre.
- Liaison équipotentielle entre les frigos et la chaudière? Je pense qu'elle ne sert à rien car ils sont alimentés par 2 sources différentes (pas de retour possible d'une source vers une autre).
