Raccordement boitier 25S60 dans le cadre d'une rénovation

Bonjours,

je sais que ce sujet a déjà été discuté 100 fois, mais je n'arrive pas à trouver une réponse précise, et donc voici ma situation:
j'ai acheté une maison avec une installation électrique non conforme, et je charge de tous mettre en conformité.

je suis à l'étape: préparation d'installation du coffret 25S60 afin de contacter mon GRD (RESA) pour qu'il déplace le vieux compteur dans le nouveau coffret.

La situation:
1/ le magasin (où j’achète tous mes matériels électrique) me dit qu'il faut tous prévoir avant le passage de mon GRD, si non il vont facturer des €€€ sans rien faire, et donc, je stresse un peu...

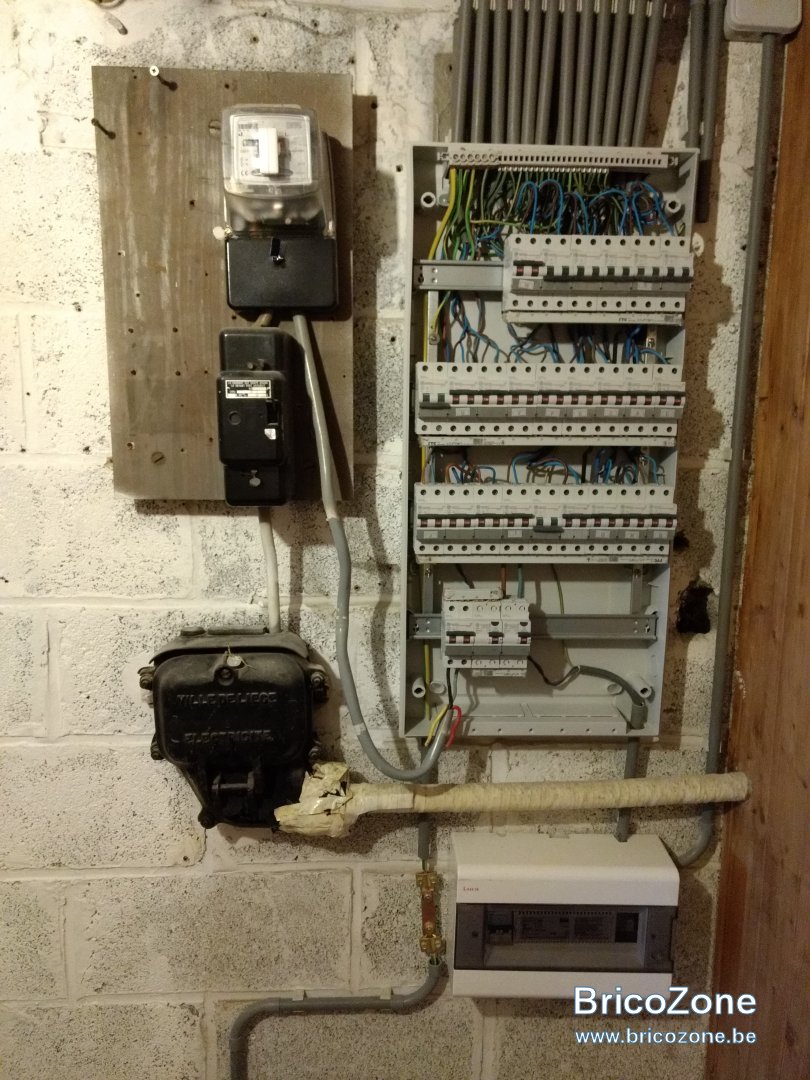

2/ le coffret 25S60 doit être installé à la place de mon vieux (compteur + séctionneur) -> je ne peux pas enlever ces derniers et raccorder le 25S60 vue que j'ai pas droit à les toucher (plombés).
3/ le câble d'arriver est raccordé dans une boîte métallique (plombé) et marqué "Ville de Liège" -> je ne sait pas la section de câble d'arriver (au passage, le câble d'arrivé est sous-terrain), mais j'éstime que c'est du EXVB 4x10^2.
4/ d'après cette boîte métallique, on sort vert un sectionneur 40A (plombé aussi) avec un câble XVB 4x6^2.
5/ d'après ce sectionneur, on sort ver le compteur (plombé 2014 ORES), avec un câble XVB 4x6^2.
6/ d'après ce compteur, on sort vers le tableau avec un câble XVB 4x6^2.

Mes Questions:
1/ comment puis-je préparer l'installation du coffret sans touché la vielle instillation (le 25S60 doit impérativement être à la place de la vielle installation vue qu'il n'y a pas de place ailleurs).?
2/ vue l'éxistance d'une boîtier métallique de raccordement (la boîte noir dans photo), suis-je obligé de préparer un câble EXVB entre ce boîtier et le coffret 25S60 (difficile à manœuvrer vue la courte distance entre les deux).
3/ le coffret 25S60 est munie d'un sectionneur 125A qui sera raccordé avant le compteur -> une fois que le coffret 25S60 est plombé, j'aurai plus accès à ce sectionneur -> comment faire si je doit couper l'électricité si je doit faire encore des modifications dans mon tableau?

Info utile:
1/ mon GRD est RESA (récemment changé, avant c'était ORES)
2/ l'arrivé de câble principale est sous-terrain -> je suis dans le cave).
3/ l'installation est mono phasé.
4/ je ne compte pas changer la puissance du compteur (40A mono est assez pour moi).
5/ le tableau n'est pas 100% finalisé, et donc, j'aimerais avoir la possibilité de coupure d'électricité par un sectionneur externe.

Merci d'avance

hello
ton compteur actuel est sur une planche, tu as donc la possibilité de "dévisser" cette planche du mur, et de la déplacer éventuellement, MAIS
le coffret 25s60, comme son nom l'indique mesure 60cm de haut, il faudra certainement remplacer le câble actuel, qui se trouve entre la boîte métallique et le disjoncteur général (Téco) , la boîte ne bougeant pas, y a t-il la place nécessaire au dessus de la boîte métallique ??
si pas, tu laisse tout en place, et tu installe le 25s60 à gauche de la boîte métalique
autre chose, si je vois bien sur la photo, tu "entre" sur ton tableau, directement sous un disjoncteur, relié par le dessus, à un différentiel, qui lui-même est relié par le dessous à un autre différentiel , qui lui sort par le dessus et alimente tes peignes
ça ne marche pas comme ça, tu dois rentrer sur le différentiel de tête (300mA) puis alimenter tes peignes ET un différentiel de 30mA qui lui alimentera le peigne des circuits dédiés
de toutes façon, dans le 25s60, il y aura un disjoncteur général, qui pourra servir à couper le courant, lors d'interventions futures, sur ton coffret
il serait peut-être bon, avant d'introduire ta demande, de faire passer le technicien de ton GRD, pour qu'il t'indique l'endroit ou il désire le 25s60, car parfois, "ils" ne veulent pas l'installer là ou tu l'a prévu, c'est eux qui décident, alors, ne prends pas de risque
Michel
mince, grillé par supertoto

Merci pour vos réponses.
effectivement, toute ma maison est alimenter au travers un disjoncteur diff de 30mA. le REGIE n'ayant pas de contrainte, n’empêche pas de faire ceci (je sais que les électriciens ne font pas ça d’habitude, mais pourquoi pas?). de toute façon c'est une protection supplémentaire (sauf si vous avez un avis contraire?)

je reviens au point du débat: effectivement, mon compteur est sur une planche que je peux dévisser éventuellement (j'y ai pensé..) mais vue la distance courte entre le boitier métallique le l'endroit ou je "compte" mètre mon 25S60, je vois mal comment je peux manœuvrer un 4x10 EXVB.

encore trois questions si vous me permettez:
1/ ça coût (environ) combien de faire venir un technicien GRD pour qu'il examine la situation et qu'il me dise où mettre le 25S60?

2/ Vous dites qu'il y aura un disjoncteur principale dans le 25S60 (un 4P 40A après le compteur si je comprends bien), dois-je le fournir? ou c'est mon GRD qui l'approvisionne l'ors de l'installation?


3/ le câble EXVB sera raccordé (entre le boîtier métallique et le 25S60) sur le sectionneur d'un côté, et de l'autre côté sur le boîtier métallique (que je n'ai pas accès), que longueur à prévoir? où dois-je dénuder?

encore merci.

Le devis est gratuit et de toute façon obligatoire si vous voulez effectuer une modification.


Mais pourquoi changer de compteur si c'est pour remettre le même, de même puissance, au même endroit ? Ce sont juste des frais inutiles non?

Vu l'état du câble arrivée, il y a neuf chances sur 10 qu'ils vont vous le faire remplacer par un EXVB 4x16 jusqu'à la rue, il faudra creuser un trou dans le trottoir pour faire le raccordement et le changer entièrement, c'est eux qui vous diront quoi faire, comme pour le reste.
C'est eux qui fournissent le disjoncteur, il fait partie du compteur, et, c'est lui qui sert à couper le compteur.


Le câble sortant du compteur n'est pas censé arriver sur un disjoncteur mais obligatoirement directement sur le différentiel 300ma (celui-ci sera normalement scellé), votre disjoncteur, en + d'être illégal, ne sert strictement à rien, il y a déjà un disjoncteur dans le compteur.
Suffit de laisser pendre le vieux compteur sur sa planche et placer le nouveau, il faut laisser 1,5 mètre pour le raccordement, et, dénuder dans le compteur après et à 2 cm du serre-câble (celui-ci doit serrer la partie noire du câble.
Côté coffret, vous raccordez directement sur le 300ma et vous isolez les fils inutilisés (ne surtout pas les couper, on les ranges dans le fond du coffret).
Côté boite avant le compteur, si nécessaire et si il ne faut pas remplacer le câble totalement, vous laissez 1 mètre et vous ne dénudez pas.



Ça n'a aucun sens de tout mettre sous le différentiel 30ma, vous n'aurez que des ennuis, et, surtout dans un magasin, ou il faut une installation fiable, on ne fait pas ça...

Tout mettre derrière le 30ma, c'est juste du boulot de mauvais bricolo, revoyez comment et à quoi sert un différentiel, c'est juste une très mauvaise idée.
Ce n'est pas protéger +, c'est protéger trop, ce qui n'apporte que des soucis... Une installation bien pensée n'est pas faite ainsi, on ne met derrière le 30, que ce pour quoi il y a un risque sérieux, c'est à dire, ce qui a un rapport avec de l'eau, sinon on risque des déclenchements intempestifs... Le 300ma avec une terre inférieure à 30 ohms (obligatoire) protège déjà bien assez, c'est conçu et pensé pour...
Si personne ne fait comme ça, il y a une raison...
Si c'était une bonne idée, tout le monde ferait ainsi, c'est évident que tout le monde préfère être en sécurité avec l'électricité, c'est d'ailleurs très souvent pour ça que l'on refait un coffret généralement ...

Devoir aller jouer avec de l'électricité et se promener dans le noir, dans une cave, très souvent parce que ça à sauté, ce n'est pas ça la sécurité... Comme user du matériel prématurément parce que l'installation est mal pensée, ce n'est pas le cas non plus...





Il existe des documents explicatifs sur le site de resa qui montre étape par étape comment faire.

Bonjour,
"... de toute façon c'est une protection supplémentaire (sauf si vous avez un avis contraire?)"
Protection supplémentaire ? non, pas vraiment, mais surtout des risques de déclenchements aléatoires donc des risques d'ennuis supplémentaires.
Il est toujours, et je dirais stupide, inutile de vouloir ou penser vouloir faire mieux que le RGIE.

1/ ça coût (environ) combien de faire venir un technicien GRD pour qu'il examine la situation et qu'il me dise où mettre le 25S60?
Seul votre GRD peut vous dire le prix. En principe un devis est gratuit.

2/ Vous dites qu'il y aura un disjoncteur principale dans le 25S60 (un 4P 40A après le compteur si je comprends bien), dois-je le fournir? ou c'est mon GRD qui l'approvisionne l'ors de l'installation?
C'est votre GRD qui le fourni.


3/ le câble EXVB sera raccordé (entre le boîtier métallique et le 25S60) sur le sectionneur d'un côté, et de l'autre côté sur le boîtier métallique (que je n'ai pas accès), que longueur à prévoir? où dois-je dénuder?
Le technicien vous dira exactement ce qu'il faut placé lors de sa visite pour le devis.


Et paf avec flashman

C'est bien quand on répond pareil......


J'ai complété ce que j'avais écris si jamais.

http://www.resa.be/raccordement/residentiel/

La documentation se trouve ici : http://www.resa.be/raccordement/documents-et-liens/documents-et-liens-electricite/

Et en particulier : http://www.resa.be/wp-content/uploads/2012/05/Fiche-technique-n°2.1-Un-comptage.pdf

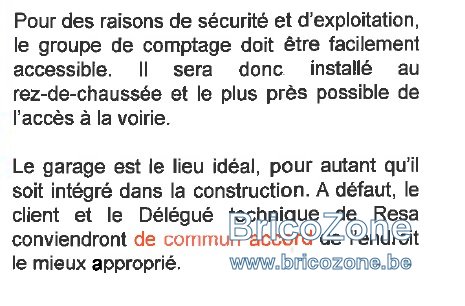

Attention: il y est dit :


Donc pas sûr que votre compteur pourra rester à la cave. Vous devrez en discuter avec le technicien RESA....
