raccordement chauffage accumulation codes bornier

Bonjour à tous,
je fais appel à vos lumière (ca tombe bien dans la section électricité) ca j'ai acquis des nouveaux chauffages à accumulation et, en voulant le brancher (à la place de l'ancien (tres ancien)), j'ai remarqué avec désarrois que les codes sur les bornes ne sont pas les mêmes (pour la partie "décharge").

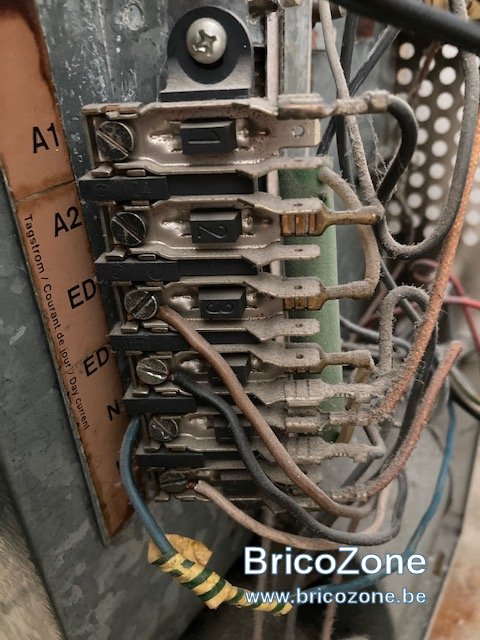

sur l'ancien les codes sur le bornier sont (dans l'ordre de haut en bas): A1 (pas de fil) A2 (pas de fil) ED (fil brun) ED (fil noir) N (fil bleu qui vient d'un cable monophasé) LZ fil (blanc). Il y a un fil rouge qui vient du cable monà qui était ponté avec un fil rouge du cable triphasé mas pas relié au bornier)

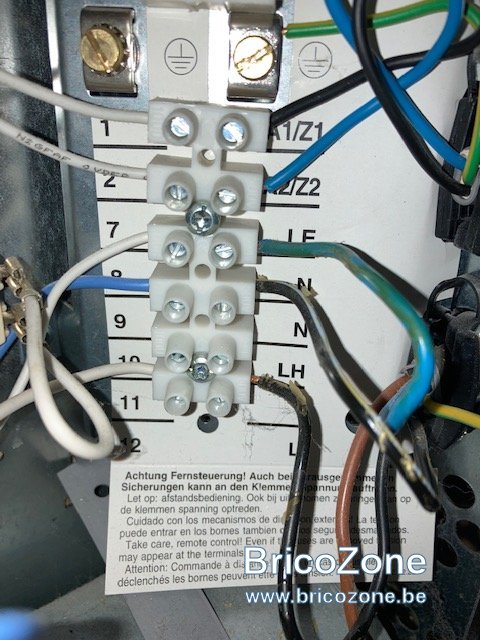

sur le nouveau, les codes sont (tjs de haut en bas): A1/Z1 (fil noir cable monophasé) A2/Z2 (fil bleu cable monophasé) LE (fil bleu) N (fil noir) N (vide) LH (fil noir) (les étaient toujours connecté et coupés avant l'arrivée au bornier) Il y a également un fil brun qui n'est raccordé a rien

L'installation est en triphasé.

Auriez vous une idée des correspondances et de ce que je dois brancher comme ancien cables sur le nouveau bornier?

un tout grand merci d'avance
Bruno.

Bonjour,
Connaissez-vous la marque et le modèle de vos nouveaux chauffages à accu?

Avez-vous une résistance d'appoint sur ces accus?

Bonjour Klikklak,
merci pour votre suivi.
LEs nouveaux accus sont des DCCimplex type S40E
Il y a effectivement une résistance d'appoint.

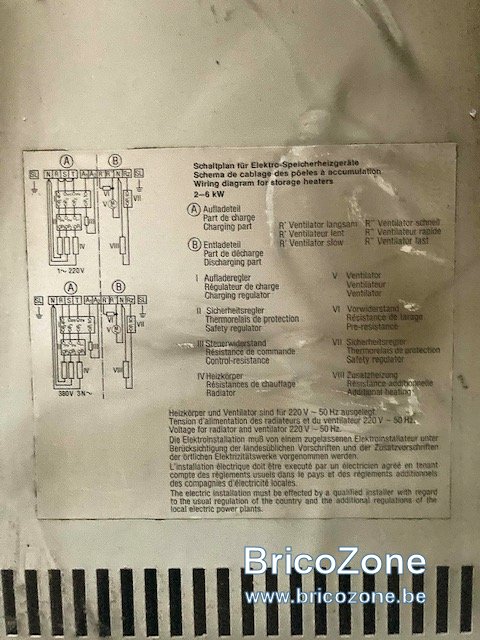

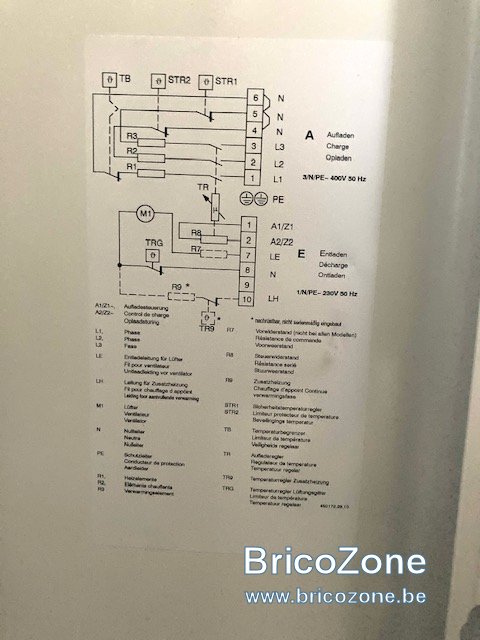

j'ai fait des photos des schémas de l'ancien et du nouveau ainsi que des raccordements aux borniers (de l'ancien et du nouveau).

Sur le nouveau, il y a deux cables de la gaine monophasé qui sont reliés sur le A1 et A2 alors que sur l'ancien, il y avait un cable du mono branché sur le neutre (fil bleu avec autocolant vert et jaune) et le rouge ponté avec le rouge du triphasé. Il n'y a que deux cables dans la gaine mono.
Sur lancien il n'y a rien sur les bornes A1 et A2 alors que sur le nouveau les deux cables monophasés y sont connectés.
Selon moi, d'après ce que j'ai compris, le LZ correspond au LH (additionnel) et le premier ED correspond au LE (ventilo). Voilà ou j'en suis

désolé si je suis un peu confus
merci d'avance Bruno.

Avez-vous un régulateur de charge ?

Bonjour Cory,
pour dire vrais, je ne sais pas trop, j'ai un thermostat (je ne sais pas si c'est cela )

J'ai démonté le second ancien radiateur et la .... les deux fils du monophasé sont connecté sur les bornes A1 et A2 ... Je ne comprends pas pq dans le premier ce n'était pas fait ... ce sont pourtant les deux mêmes accus avec les memes thermostats

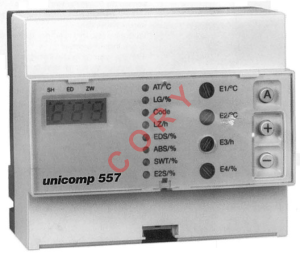

Il est possible, et recommandé, d'avoir un régulateur de charge.
Il peut ressembler à ça dans le coffret électrique.

merci pour vos réponses,
j'ai réussi a tout rebrancher et ... ca fonctionne

merci encore
Bruno.
