Raccordement luminaire extérieur

S

sol002

• 14 Mars 2025

• #1

Bonjour,

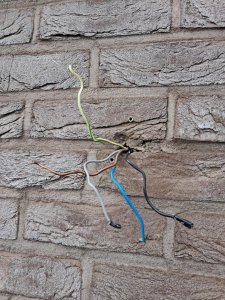

Je voudrais raccorder un nouveau luminaire avec détecteur de mouvements, mais je ne sais pas comment faire car j'ai 4 fils (+ la terre) qui sortent de mon mur et seulement 2 fils (+la terre) au niveau de mon luminaire. Pourriez-vous m'aider , que dois-je faire avec le fil noir et le gris? Merci!



neuneu

• 14 Mars 2025

• #2

brun et bleu ac onnecter gris et noir a isoler et laisser pour plus tard



S

sol002

• 14 Mars 2025

• #3

Bonjour, c'est ce que j'ai essayé, le problème est que le luminaire reste allumé non stop, il ne s'éteint jamais et j'ai pourtant joué avec la vis de la minuterie et de la luminosité (soleil/lune). C'est pourquoi je pensais qu'il fallait peut-être raccorder le noir et/ou le gris.



Prospiikt

• 14 Mars 2025

• #4

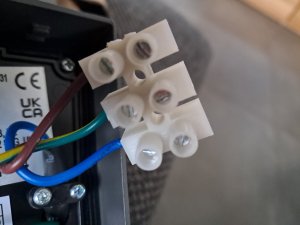

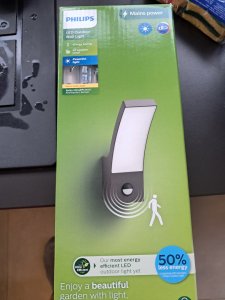

Alors ils nous faudrait plus de photo du luminaire ou le modele



S

sol002

• 14 Mars 2025

• #5



Prospiikt

• 14 Mars 2025

• #6

Est ce que tu vois si le détecteur est raccordé quelque part ?



S

sol002

• 14 Mars 2025

• #7

Non .



S

sol002

• 14 Mars 2025

• #8

Mais à quoi servent les fils gris et noir?



melocake

• 14 Mars 2025

• #9

il n'y a qu'un seul interrupteur pour ce luminaire? 4 fils ca me ferait penser a deux navettes pour double allumage



flashman

• 14 Mars 2025

• #10

Si ça s'allume, c'est que c'est bien raccordé... (La lampe n'a que 3 bornes).

Si ça ne s'éteint pas, c'est parce que vous êtes devant et que c'est un détecteur infrarouge... Mettez la boite en carton autour du détecteur, ça s'éteindra.



Les 2 fils en +, c'est sûrement que le câblage a été prévu pour un détecteur séparé (pour pouvoir forcer l'allumage ou allumer plusieurs lampes ensemble).
