Comment raccorder la cuisinière électrique

F

flexi2202

• 1 Avril 2026

• #1

Bonjour a tous
Je dois raccorder ma cuisinière électrique

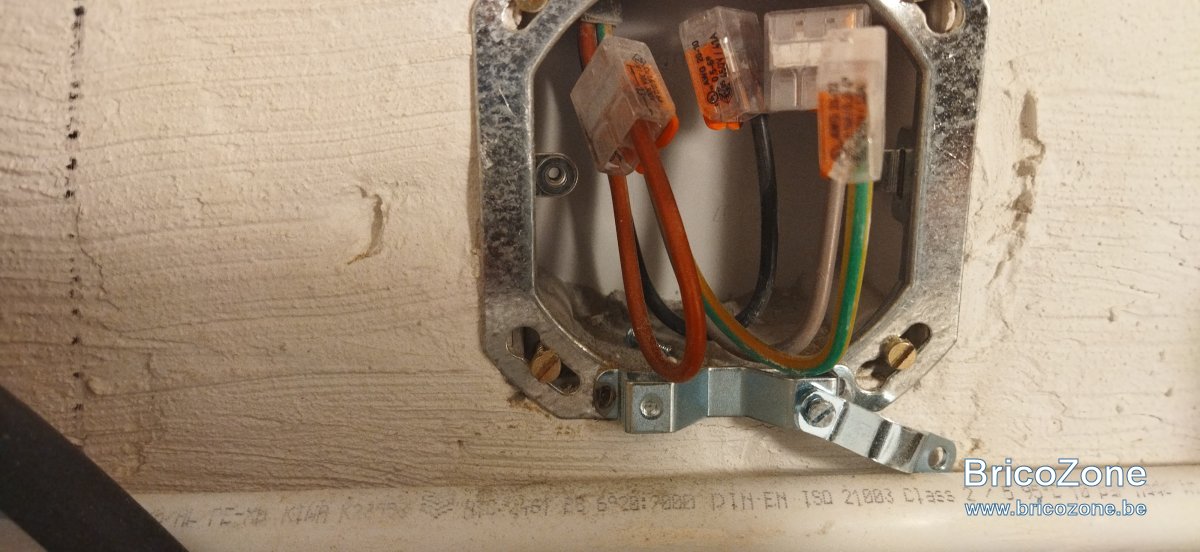

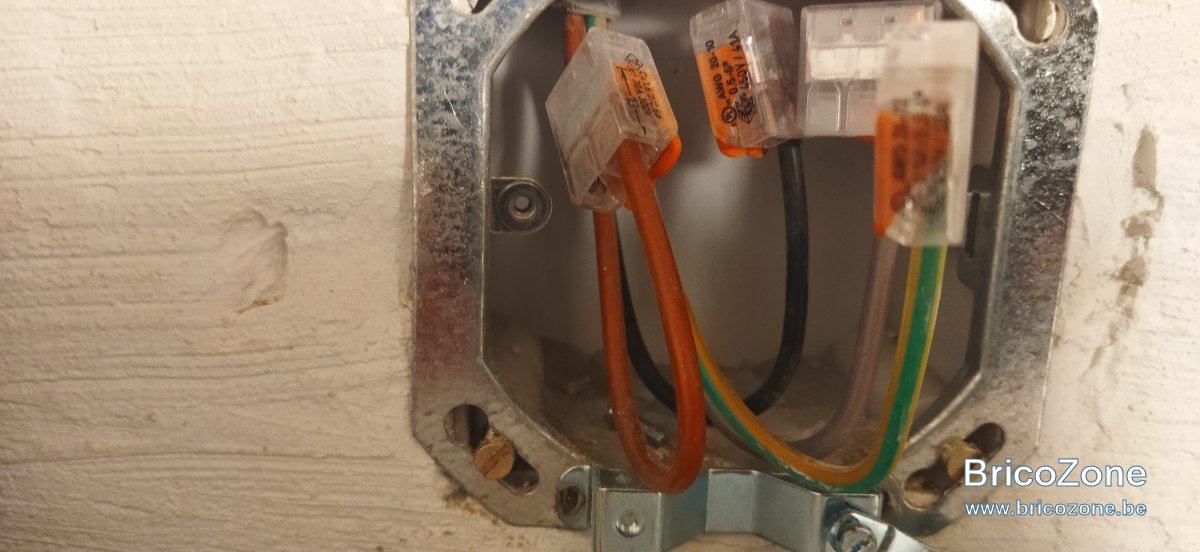

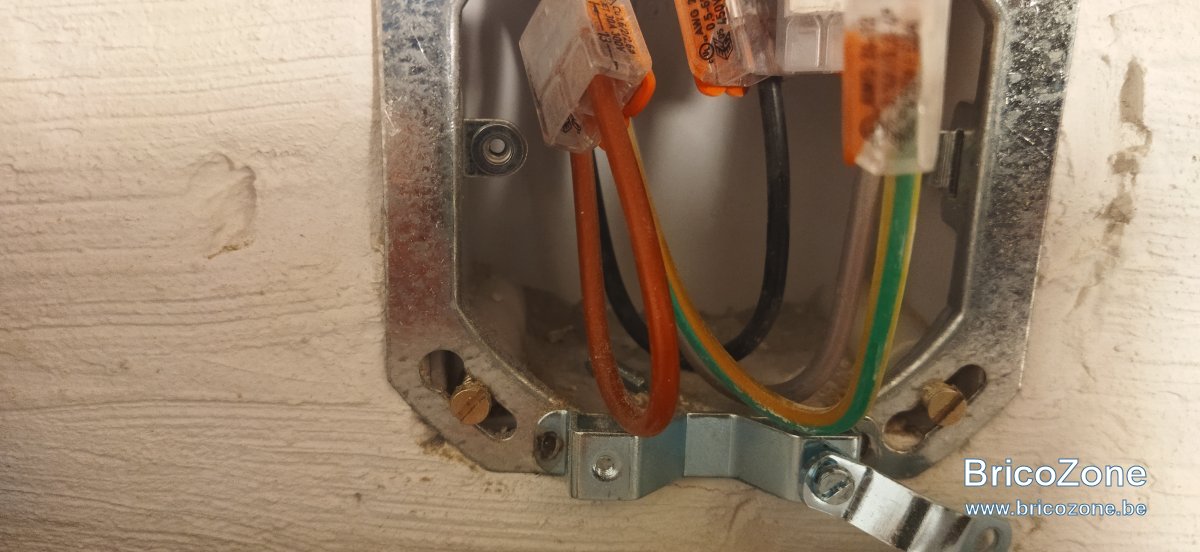

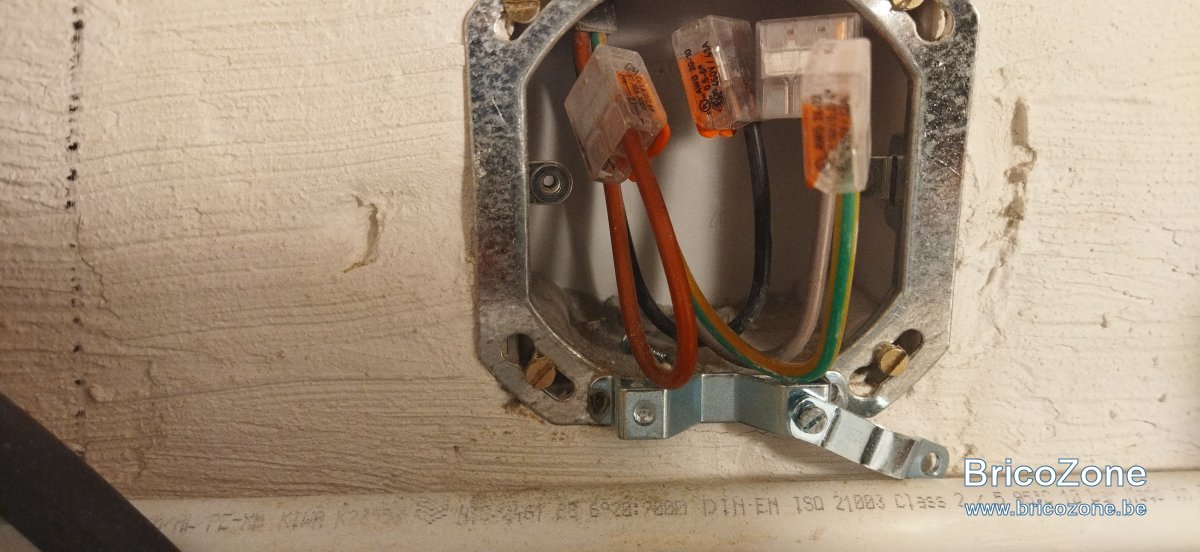

Dans le mur j'ai donc
Un fil orange
Noir
Gris
Neutre

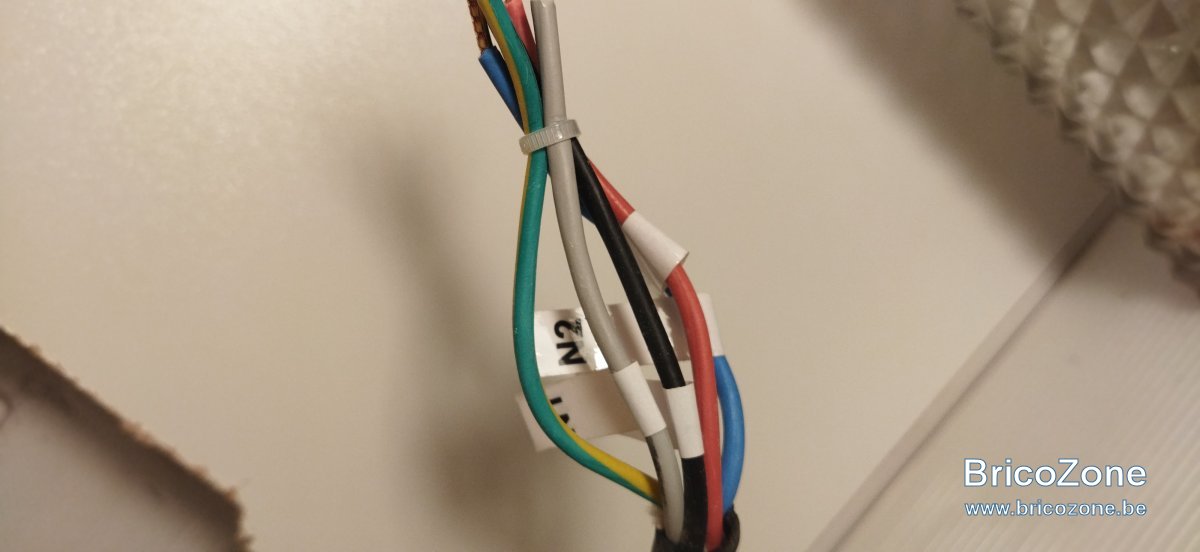

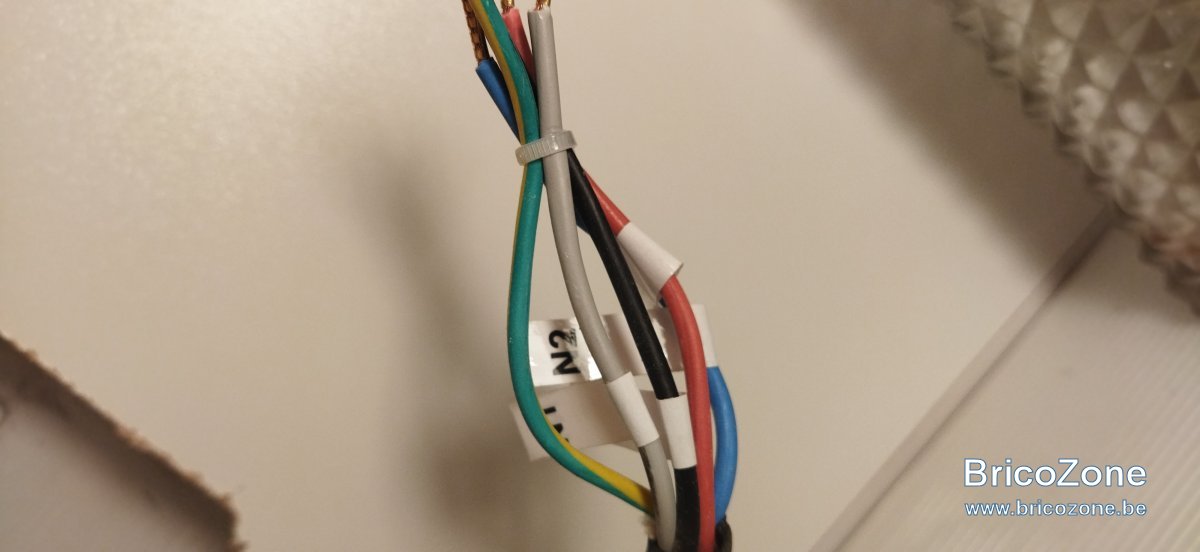

Au niveau de la taque
Orange
Noir
Gris
Terre
Mais aussi un bleu

Je suppose que l'orange va avec l'orange dans le même wago ect...
Mais pour le bleu??



Cory

• 1 Avril 2026

• #2

Bonjour, Quels sont les schémas de raccordement proposés par le constructeur ? Soit ils sont dans le mode d'emploi et normalement se trouve sur la cuisinière.



BG1000

• 1 Avril 2026

• #3

Quel est la protection de la ligne?2 x..A 3 x..A 4 x..A Quel est la tension de l'installation 230V mono, 230 tri, 400V tri +N la section de la ligne ?



F

flexi2202

• 6 Avril 2026

• #4

Bonjour Merci pour els reponses voici le plan la taque c est le A



Wark

• 6 Avril 2026

• #5

D'après le schéma, vous n'avez que deux fils actifs. Vous devez donc la relier en mono. Il faut identifier quels sont les fils raccordés au tableau. Normalement on utilise des borniers pour une...

Ceci est un message récent, donc réservé aux membres, il reste 265 caractères à lire !
Incrivez-vous (gratuit !)



BG1000

• 6 Avril 2026

• #6

Il manque les réponses complètes au #2, #3 Si le compteur est en tri le plus simple est de changer le disjoncteur pour un tri, si on reste en mono de monter en 32A. La photo en #1 ne représente...

Ceci est un message récent, donc réservé aux membres, il reste 557 caractères à lire !
Incrivez-vous (gratuit !)



F

flexi2202

• 6 Avril 2026

• #7

Merci pour les réponses Ce que l on voit sur els photos ce sont bien les fils qui sortent du mur et sur les autres fils ce sont ceux de la taque de cuisson Mercredi je ferais une photo du...

Ceci est un message récent, donc réservé aux membres, il reste 394 caractères à lire !
Incrivez-vous (gratuit !)



Jakantana

• 6 Avril 2026

• #8

Votre schéma indique 2P-C-25A pour la ligne A (celle de la taque), donc 2 poles, donc en monophasé. Comme c'est une taque vous allez sans doute soutirer régulièrement 20A ou plus, et pour ce faire...

Ceci est un message récent, donc réservé aux membres, il reste 780 caractères à lire !
Incrivez-vous (gratuit !)



BG1000

• 6 Avril 2026

• #9

Donc aucuns problèmes pour donner les info au #3.....



F

flexi2202

• 7 Avril 2026

• #10

Bonjour Merci pour les informations je tenais a vous expliquer ce qui est indique dans le mode d emploi



Jakantana

• 7 Avril 2026

• #11

Donc, si vous êtes bien en monophasé, c’est le schéma de gauche. Vérifiez bien que: - vous n’avez PAS de 230V entre marron et noir, ni entre bleu et gris - vous avez du 230V entre le bleu (ou le...

Ceci est un message récent, donc réservé aux membres, il reste 423 caractères à lire !
Incrivez-vous (gratuit !)



F

flexi2202

• 7 Avril 2026

• #12

Merci pour l aide je suis en Belgique donc en 220 volts Comment je peux vérifier tout cela



BG1000

• 7 Avril 2026

• #13

Prendre la facture y relevé le code ean, consulter le site du grd pour avoir les courants et tension du raccordement



F

flexi2202

• 7 Avril 2026

• #14

je dois faire ceci alors ?



BG1000

• 7 Avril 2026

• #15

Ce n'est pas nécessairement correct. Une photo du bornier côté cuisinière serait utile. Il doit y avoir des pontets pour faire les jonctions quels sont-ils ? Les fils et phase raccordés sortant du...

Ceci est un message récent, donc réservé aux membres, il reste 376 caractères à lire !
Incrivez-vous (gratuit !)



F

flexi2202

• 7 Avril 2026

• #16

Je vérifierai cela demain, car je ne suis actuellement pas sur place. Je tiens toutefois à préciser que, lors de l’état des lieux, la taque était déjà raccordée d’un côté. Les fils visibles sur...

Ceci est un message récent, donc réservé aux membres, il reste 332 caractères à lire !
Incrivez-vous (gratuit !)



BG1000

• 7 Avril 2026

• #17

Dans un cas on nous parle de monophasé et sur le schéma c'est du tri∆ . Au #10 manifestement les 4 fils actifs sont tous utilisés dans les 2 configurations.



Jakantana

• 8 Avril 2026

• #18

Cher flexi2202, il est impossible de vous répondre précisément sans toutes les infos de base ! Dans vos posts précédents vous partagez votre schéma unifilaire qui indique clairement que la ligne...

Ceci est un message récent, donc réservé aux membres, il reste 1218 caractères à lire !
Ainsi que 1 images - hébergées par BricoZone.
Incrivez-vous (gratuit !)



BG1000

• 8 Avril 2026

• #19

On dirait qu'il n'y a pas de bornier mais un câble en sortie, il suffit de lire le texte au #10, bien sûr nous n'avons pas les capacités divinatoire du copain de @Cory pour donner de bonnes...

Ceci est un message récent, donc réservé aux membres, il reste 588 caractères à lire !
Incrivez-vous (gratuit !)



F

flexi2202

• 8 Avril 2026

• #20

Merci pour les réponses Voici une photo de la boîte à fusibles
