Raccordement poêle à bois sur boisseau

dany16

dany16

  • #1
Bonjour,

-Comment raccorder un poêle à bois sur ce boisseau carré ... ?

-Sortie poêle : ronde, tubes acier noir spécial 2mm en 150

-Boisseau : carré 210 x 210

Notes :

La poutre en bois supérieure sera à 40cm du poêle.
Le câble électrique sera supprimé.

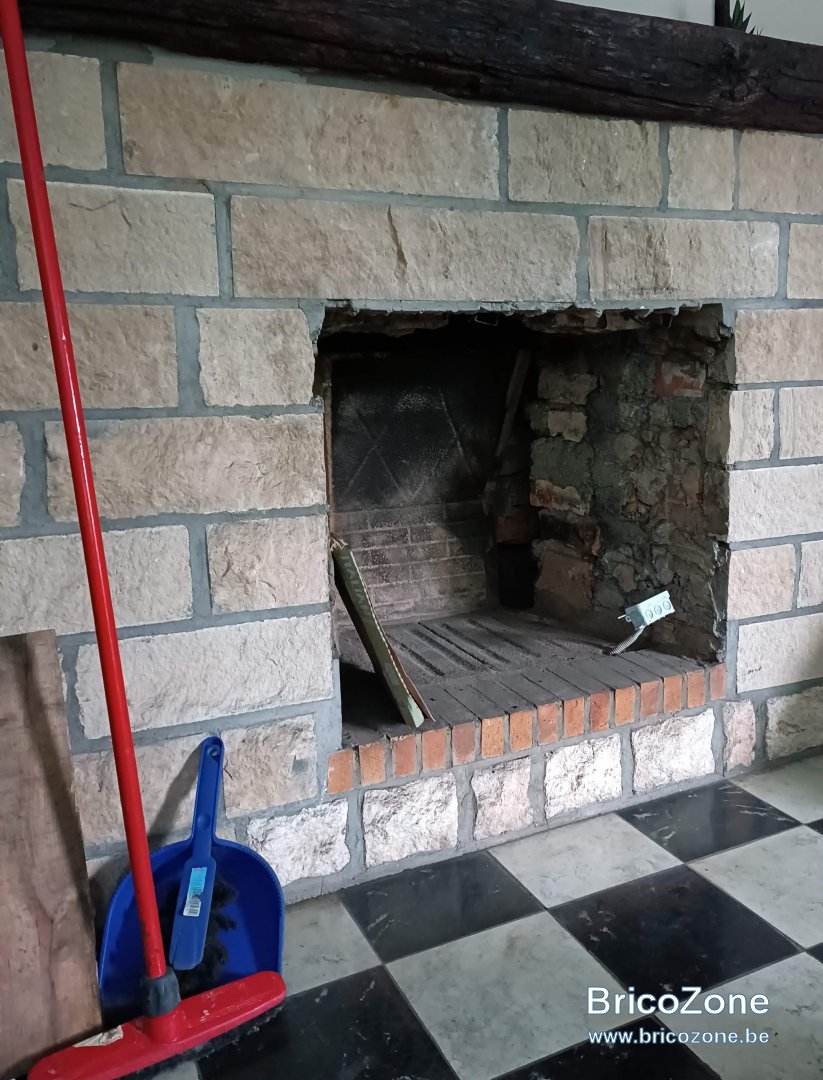

Le vide dans le fond à droite est déjà comblé au mortier (c'est un autre boisseau).





Donc je dois raccorder ce type de tubes :

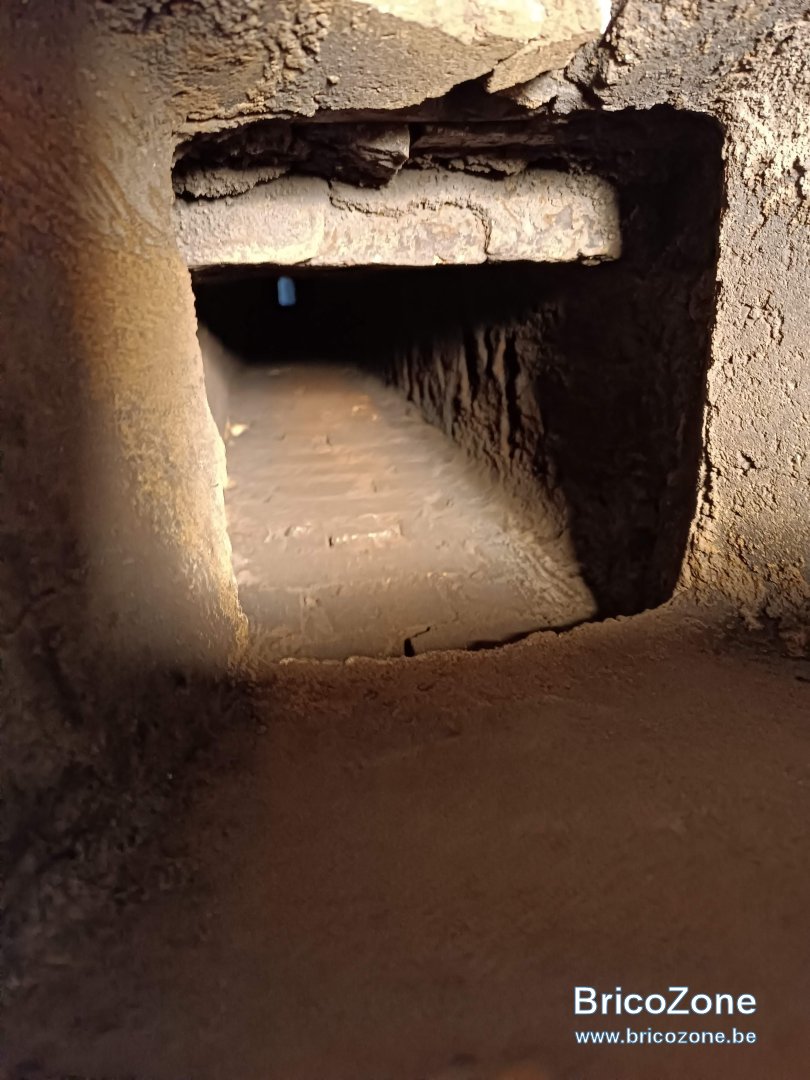

Sur ce boisseau :

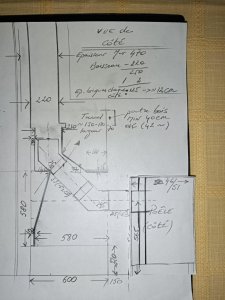

Voici un plan vu de côté :




Alors le début ça va... (je pense...)

mais la jonction avec la maçonnerie c'est moins facile...:oops:

Merci d'avance pour votre aide !

  • #2
La meilleure solution est de commander chez un pro une jonction en inox avec emboîtement 20x20 côté boisseau et 150 côté poêle. C'est la solution la plus stable dans le temps.

Sinon c'est introduire un segment de 150mm dans le boisseau (qq centimètres), le caler avec de la laine céramique. La stabiliser (pour qu'elle ne tombe pas) avec une plaque de resserrage. Et terminer par un cimentage réfractaire pour créer un entonnoir entre le boisseau et le segment de 150mm.

Dernière édition:
  • #3
les fumistes vendent des adaptateurs de toutes sortes

faut en trouver un, aller avec les dimensions, avec des photos.

  • #4
@browning
C'est bien vrai ce que tu dis.
Comme le secteur est fort sous pression, je préfère avoir une idée globale.
Cela facilitera la vie de tout le monde...;)


@poilu

Ce genre ci ?




Si je le recoupe ça soit être possible.


-Je vois 4 trous : dois-je le boulonner (contraintes thermiques...) ?
Chevilles metalliques à expansion ?



-Si j'utilise cette plaque, je suppose que je dois aussi faire une jonction au mortier réfractaire côté boisseau pour éviter des dépôts de suies sur les côtés, pour une bonne étanchéité et pour faciliter le ramonage ?


ou bien ce genre la serait plus simple mais peut-être moins bien ?
