Bonjour,

Je rencontre un soucis avec un des radiateurs de mon installation... Il reste désespérément froid malgré tout ce que j'ai pu essayer.

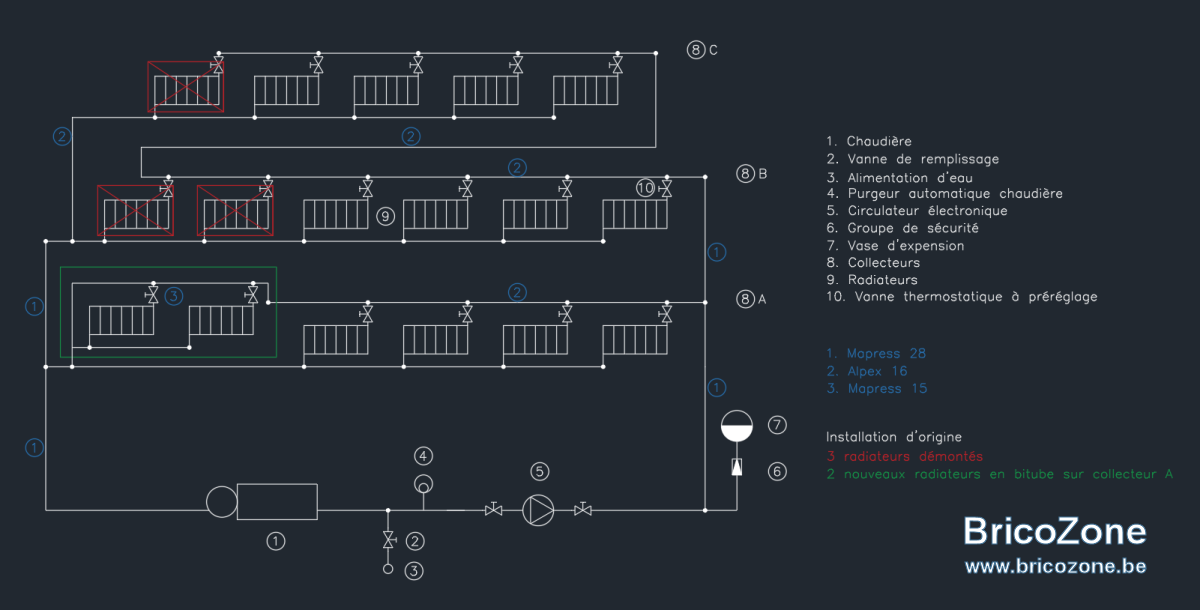

Pour vous expliquer, j'ai dessiné le schéma hydraulique de mon installation...
Schéma hydraulique.png

  • Le radiateur récalcitrant est alimenté par le collecteur C.
    • Sur ce même collecteur, un radiateur a été enlevé et un autre est fermé en permanence ;
    • Les 2 radiateurs restants fonctionnent correctement ;
  • Quand on a acheté la maison, j'avais réglé/bridé tous les corps de vanne en fonction de la puissance des radiateurs afin d'équilibrer l'installation ;
  • Le raccord (té) sous le radiateur froid est comme ceci :
    • Raccord équerre double.png
  • J'ai démonté la tête de vanne : le picot du corps de vanne n'est pas collé (il bouge correctement) ;
  • J'ai purgé le radiateur et rempli un gobelet de 20 cl sans la moindre bulle d'air.
Bref, j'ai essayé tout ce que je connais comme problème potentiel mais je suis toujours coincé.

L'un d'entre vous aurait-il une idée ?

  • #2
Bonjour
Ce n’est pas la tige qui se bloque mais le clapet qu’elle commande.
Celui-ci peut rester collé ( ne jamais fermer la vanne à fond)
Taper avec un petit marteau sur le siège de la vanne perpendiculairement à la tige (pas sur la tige)

FrVan a dit:
  • J'ai démonté la tête de vanne : le picot du corps de vanne n'est pas collé (il bouge correctement
Cliquez pour agrandir...

  • #3
Merci pour le conseil,

Je suis allé tapoter sur le corp de vanne, mais ça ne change rien pour le moment.
Il faut dire que c'est un insert, donc je ne sais tapoter que sur le filetage de la tête, le reste est inaccessible :confused:

C'est bizarre quand même cette histoire...

  • #4
Salut ! Dans un tel cas de figure, test à faire avant de poster : fermer tous tes radiateurs sauf celui incriminé et lancer le chauffage. Observer ce qui se passe.
Quel marque, modèle type de circulateur as-tu ?
On te suit ! Ciao. ;):)

  • #5
Je viens de faire le test pendant 1 heure ce matin => nada ! Il est désespérément froid...

Pour le circulateur, c'est un Grundfos Alpha 2. Il est réglé pression constante faible (CP1)

  • #6
Bonjour,
@FrVan:

"Je rencontre un soucis avec un des radiateurs de mon installation.".

Une représentation du radiateur en question sur le schéma.:)

  • #7
FrVan a dit:
Je viens de faire le test pendant 1 heure ce matin => nada ! Il est désespérément froid...

Pour le circulateur, c'est un Grundfos Alpha 2. Il est réglé pression constante faible (CP1)

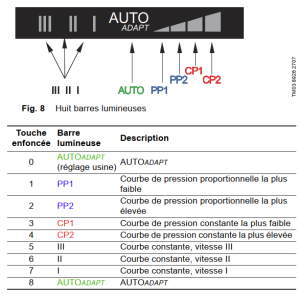

Voir la pièce jointe 171281
Cliquez pour agrandir...
Salut ! Donc , en position "5" = 3ième vitesse grand débit !
Quand il est seul, grand ouvert, l'as-tu repurgé ( même 30ml d'eau avant de pousser la pression/niveau d'eau du circuit à 1,5 bars ?
Retente l'opération en ouvrant le radiateur avant lui ou celui après lui sur le circuit du même étage. Si les deux fonctionnent, le problème se situe au dit-radiateur capricieux.
Marque type de chaudière, énergie et Puissance en kW = ...?....
Type exact du circulateur Alpha 2 qui comporte au moins 3 modèles différents !! :p:eek: Alpha 2 XX 40 ou 60 ou 80. ;):D Ce n'est pas la même chose !
Une photo claire de ce radiateur prise à un mètre de distance avec tous ses accessoires, stp. Merci. Ciao. ;):)

  • #8
@momo : C'est l'un des radiateur de la ligne du dessus (collecteur C).
Je crois que ça ne change pas grand chose car les radiateur d'un même collecteur sont en parallèle => si j'ai de l'eau chaude dans 1, je devrais en avoir dans tous

@Tchotto :
  • J'ai purgé le radiateur avant tout le reste : 20 cl d'eau sans la moindre bulle d'air ;
  • D'habitude, les deux autres radiateurs de ce collecteur sont ouverts (sur 1) histoire de casser le cru
    • je dis les deux autres car sur les 5 d'origine, il y en a un enlevé et l'autre qui dessert le grenier donc éteint en permanence ;
  • Chaudière fioul Ferolli GN1K 24-35 KW + régul climatique Theben SAM 2100 + Bruleur Elco
  • Circulateur Alpha2 25-60 180
  • Voici le radiateur :
  • upload_2024-12-7_21-19-9.jpeg upload_2024-12-7_21-20-11.jpeg upload_2024-12-7_21-21-14.jpeg

  • #9
Salut ! Tu as au moins aussi purgé le ou les radiateurs non utilisés (grenier) ! :eek: Et tester celui du grenier et avec le " difficile " en fermant tous les autres?
Photo du radiateur/ grenier et tuyauterie commune/ jonction " à 1m " . Photo du raccord condamné aussi.
Merci ! Ciao. ;):)
ps: le circulateur doit suffire !

  • #10
Salut Tchotto,

Je vais avoir du mal a te faire une photo du radiateur du grenier car il a disparu ! (en fait, c'est un de ceux que j'ai fait déplacer pour l'extension encadrée en vert, mais j'avais oublié :joy:).

Le té a juste été fermé et bouchonné.
Il n'y a pas de canalisation entre les radiateurs car ils sont en parallèle sur un même collecteur.

Je crois que le problème vient du corps de vanne du radiateur qui serait bloqué.
=> Je vais essayer de l'isoler en fermant le té, purger et un peu vider le radiateur puis sortir le corps de vanne. J'en ai peut-être même un de réserve dans mes trésors.

A mon avis, ce sera pour les vacances de Noel... Je vous tiendrai au courant.

Déjà merci pour les conseils.

  • #11
Bonjour,

J'ai remplacé le corps de vanne => le problème persiste...

J'ai donc démonté le radiateur et voici ce que ca donne :
La vanne de gauche est ouverte mais il n'y pas d'eau qui arrive alors que j'ai 2 bars de pression à la chaudière.
La vanne de droite est quand à elle sous pression, je n'ai pas jugé utile de faire un geyser pour vous montrer :joy:
Inutile de vous préciser que j'ai refermer la vanne par sécurité.

Le collecteur qui alimente ces tuyaux est caché dans un caisson technique dans mon vestibule :
Ci dessous, c'est une photo d'il y a 12 ans :eek: On avait une légère fuite sur un des raccords. Evidemment, je n'ai pas de photo du bazar ouvert, ce serait trop beau.

Madame vient de me dire : "je n'ai pas l'envie de détapisser et ouvrir le caisson maintenant, on va attendre l'été"

Mon idée, en été, ce sera de :
  • Remplacer le raccord du radiateur au cas où une crasse bloquerait l'eau au niveau de la pièce (mais il faudra vider l'installation car je n'ai pas accès à une geleuse)
  • Démonter le caisson puis chaque raccord du collecteur jusqu'à trouver lequel des 5 tuyaux va vers le radiateur froid et découvrir si quelque chose est coincé dedans.
Merci pour votre aide et passez de joyeuses fêtes de fin d'année.
