Relier son nouveau tableau au compteur

Bonjour à tous,

Me lançant dans un vaste projet de rénovation, je sollicite votre aide pour le raccordement final de mon tableau de distribution au compteur existant.

Quelques points pour comprendre ma situation:

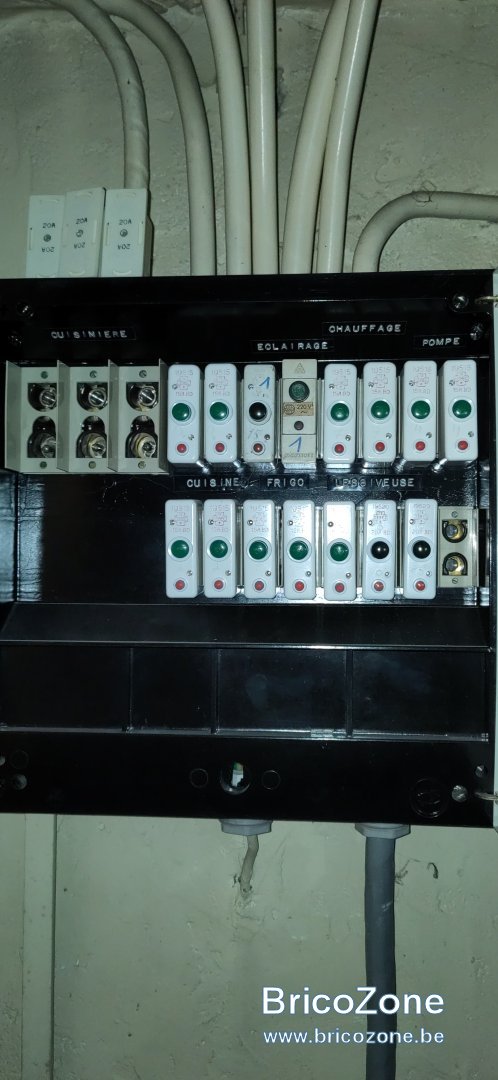

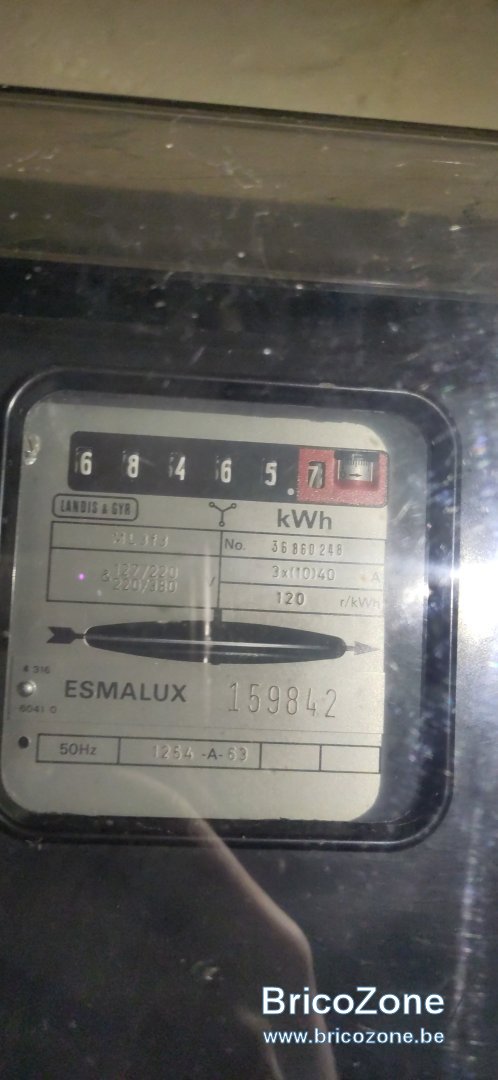

- Ancien tableau vétuste, pas aux normes, situé à coté du compteur et relier à celui-ci par cable + relier à la terre (voir photo);

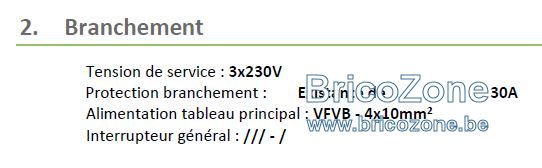

- Tension de 3x230 V et alimention du tableau par VFVB 4x10mm²
- Ancienne installation avec des repiquages dans tout les sens et des fusibles en aval de la première armoire;
- Décision de faire nouvelle installation électrique totale dans la maison, plus simple, avec câbles xvb 2.5 et 1.5;
- Arrivée de tous les nouveaux circuits dans la cave, à 6-8m du compteur originel;
- Installation d'un nouveau coffret 3 rangs (ABB Vynckier);

J'en suis là (nouvelle armoire à fixer au mur).

Mes questions concerne le raccordement du compteur à cette armoire.
Quelles sont les possibilités qui s'offre à moi? Que me conseiller vous de faire? Qu'est ce qui est respectueux du RGIE.

Pour l'instant je vois plusieurs option:
1) Acheter un câble 4x10mm² assez long qui va de mon armoire vers mon compteur et appeler ORES pour qu'il fasse le raccordement (cher? il amène leur propre câble?)

2)Acheter un mini coffret, le placer à coté du compteur, y mettre mon différentiel 300ma (et ya raccorder le câble existant) et repartir ensuite vers mon autre tableau (avec les disjoncteurs et autres différentiels).
Dans ce cas, pas besoin d'ores (il me semble?) et section de fils plus petite entre mon armoire principale (différentiel 300 mA) et mon armoire secondaire (tt le reste) 6 mm² ?

3) Acheter un bornier à placer à coté du compteur, y raccorder la sortie de compteur existante et mon nouveau câble 4x10 mm²

Quand est il de la terre, quelle section de terre doit arriver à mes différent tableaux et à mon différentiel principal?

D'avance merci pour votre aide à tous, j'ai déjà pas mal utiliser vos conseils sur d'autres convers pour m'aiguiller!
A+ le crotal

J'aurai tendance à partir pour l'option 2, question de coût. A voir ce que disent les expérimentés.

Un question me vient à l'esprit. Où arrive la terre dans l'ancienne et nouvelle installation ? Ça peut influencer les options, j'imagine.

Bonjour,
Il faut que l'installation soit terminée et réceptionnée et ensuite prévenir votre GDR pour le raccordement définitif.
Il ne peut rien y avoir entre le différentiel de 300mAm et le compteur.
Vous raccordez au différentiel qui sera plombé par l'inspecteur et vous réalisez un raccordement à l'ancien câble sortant du compteur.
Et pour finir prévenir le GDR.

Pour la 2, pas besoin de faire venir le gdr........ (Prix, temps perdu pour rien,...).


La 3, c'est interdit.

le_voltigeur a dit:

J'aurai tendance à partir pour l'option 2, question de coût. A voir ce que disent les expérimentés.

Un question me vient à l'esprit. Où arrive la terre dans l'ancienne et nouvelle installation ? Ça peut influencer les options, j'imagine.

Cliquez pour agrandir...

Merci du conseil, je pense que je vais m orienter vers cette solution 2. La terre dans l'ancienne installation est une barette située sour le compteur avec un fil de section inconnue qui par de celle ci vers le tableau.
Je compte partir de cette barette avec un 10mm2 vers le différentiel 300ma et ensuite avec du 6mm2 vers l'autre coffret en aval... Raisonnable pour toi? Les 3 phases peuvent elles aussi bien être en 6mm2 vers le deuxième coffret?
D'avance merci

Cory a dit:

Bonjour,
Il faut que l'installation soit terminée et réceptionnée et ensuite prévenir votre GDR pour le raccordement définitif.
Il ne peut rien y avoir entre le différentiel de 300mAm et le compteur.
Vous raccordez au différentiel qui sera plombé par l'inspecteur et vous réalisez un raccordement à l'ancien câble sortant du compteur.
Et pour finir prévenir le GDR.

Voir la pièce jointe 131582

Cliquez pour agrandir...

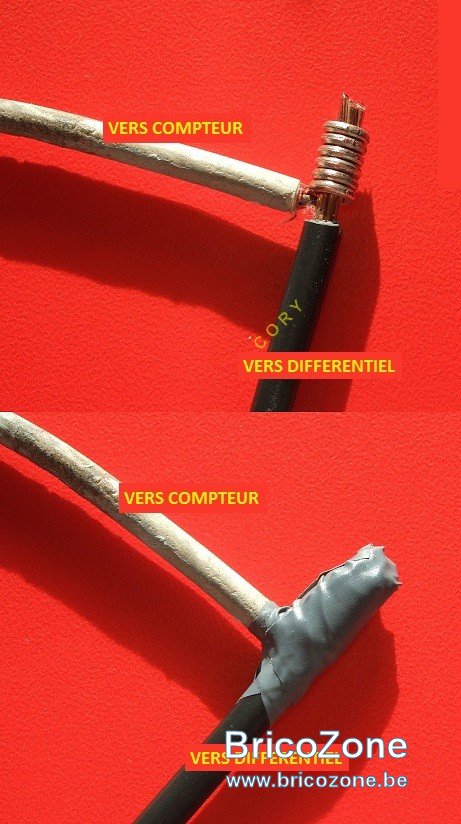

Salut Cory, si je comprend bien vous me proposez de garder le diff300ma dans le même coffret que le reste et de faire un branchement "pirate" (telle que sur la photo) en attendant l'arrivée du grd et le raccordement correct?

flashman a dit:

Pour la 2, pas besoin de faire venir le gdr........ (Prix, temps perdu pour rien,...).


La 3, c'est interdit.

Cliquez pour agrandir...

Top merci ça me rassure! Un avis sur ces autres questions?
- La terre dans l'ancienne installation est une barette située sour le compteur avec un fil de section inconnue qui par de celle ci vers le compteur.
Je compte partir de cette barette avec un 10mm2 vers le différentiel 300ma et ensuite avec du 6mm2 vers l'autre coffret en aval... Raisonnable pour toi?
- Les 3 phases peuvent elles aussi bien être en 6mm2 vers le deuxième coffret?

Merci bien !

"si je comprend bien vous me proposez de garder le diff300ma dans le même coffret que le reste et de faire un branchement "pirate" (telle que sur la photo) en attendant l'arrivée du grd et le raccordement correct?"
Le mieux est de placer le différentiel de 300mAm le plus près du compteur.

"La terre dans l'ancienne installation est une barette située sour le compteur avec un fil de section inconnue qui par de celle ci vers le compteur."
Comprend pas, le compteur n'a pas besoin de terre.
De même que le différentiel non plus.

L'idéal pour la colonne entre coffret est de 5G6.
Avec un disjoncteur de bon calibre au départ et un interrupteur de coupure général dans le coffret secondaire.

Cory a dit:

"si je comprend bien vous me proposez de garder le diff300ma dans le même coffret que le reste et de faire un branchement "pirate" (telle que sur la photo) en attendant l'arrivée du grd et le raccordement correct?"
Le mieux est de placer le différentiel de 300mAm le plus près du compteur.

"La terre dans l'ancienne installation est une barette située sour le compteur avec un fil de section inconnue qui par de celle ci vers le compteur."
Comprend pas, le compteur n'a pas besoin de terre.
De même que le différentiel non plus.

L'idéal pour la colonne entre coffret est de 5G6.
Avec un disjoncteur de bon calibre au départ et un interrupteur de coupure général dans le coffret secondaire.

Cliquez pour agrandir...

oups, je voulais dire, *vers le tableau

Et pourquoi 5G6 et pas 3G6+terre (=>4G6)? Car je n'ai que 3 phase et 1 terre à amener vers le deuxième tableau...
merci des éclaircisements

ans le c

crotal_5530 a dit:

Et pourquoi 5G6 et pas 3G6+terre (=>4G6)? Car je n'ai que 3 phase et 1 terre à amener vers le deuxième tableau...
merci des éclaircisements

Cliquez pour agrandir...

Et si votre GDR vous délivre du 3x400V+N ? vous retirez un fil ?

crotal_5530 a dit:

Merci du conseil, je pense que je vais m orienter vers cette solution 2. La terre dans l'ancienne installation est une barette située sour le compteur avec un fil de section inconnue qui par de celle ci vers le tableau.
Je compte partir de cette barette avec un 10mm2 vers le différentiel 300ma et ensuite avec du 6mm2 vers l'autre coffret en aval... Raisonnable pour toi? Les 3 phases peuvent elles aussi bien être en 6mm2 vers le deuxième coffret?
D'avance merci

Cliquez pour agrandir...

Jusqu'à max. 32A par phase oui, un 5G6 (5 fils de 6mm2 dont le "Ground" ou la terre) fait l'affaire. On a déjà toute la conso d'une maison classique avec cet ampérage. Il faut tout de même bien équilibré les phases pour éviter séchoir, four, machine a laver sous la même paire de phase.

Moi, ce qui me fait "peur", c'est ce qui arrive à la barrette. Cela devrait être du 16mm2 qui relie piquets - barrette - bornier principal (celui du tableau avec le diff 300mA). Le 6mm2 vers le coffret secondaire, cela me semble bon.
