Remettre de l'eau dans mes radiateurs

Bonjour à tous,

Je suis super novice dans le domaine de la plomberie mais je me débrouille.

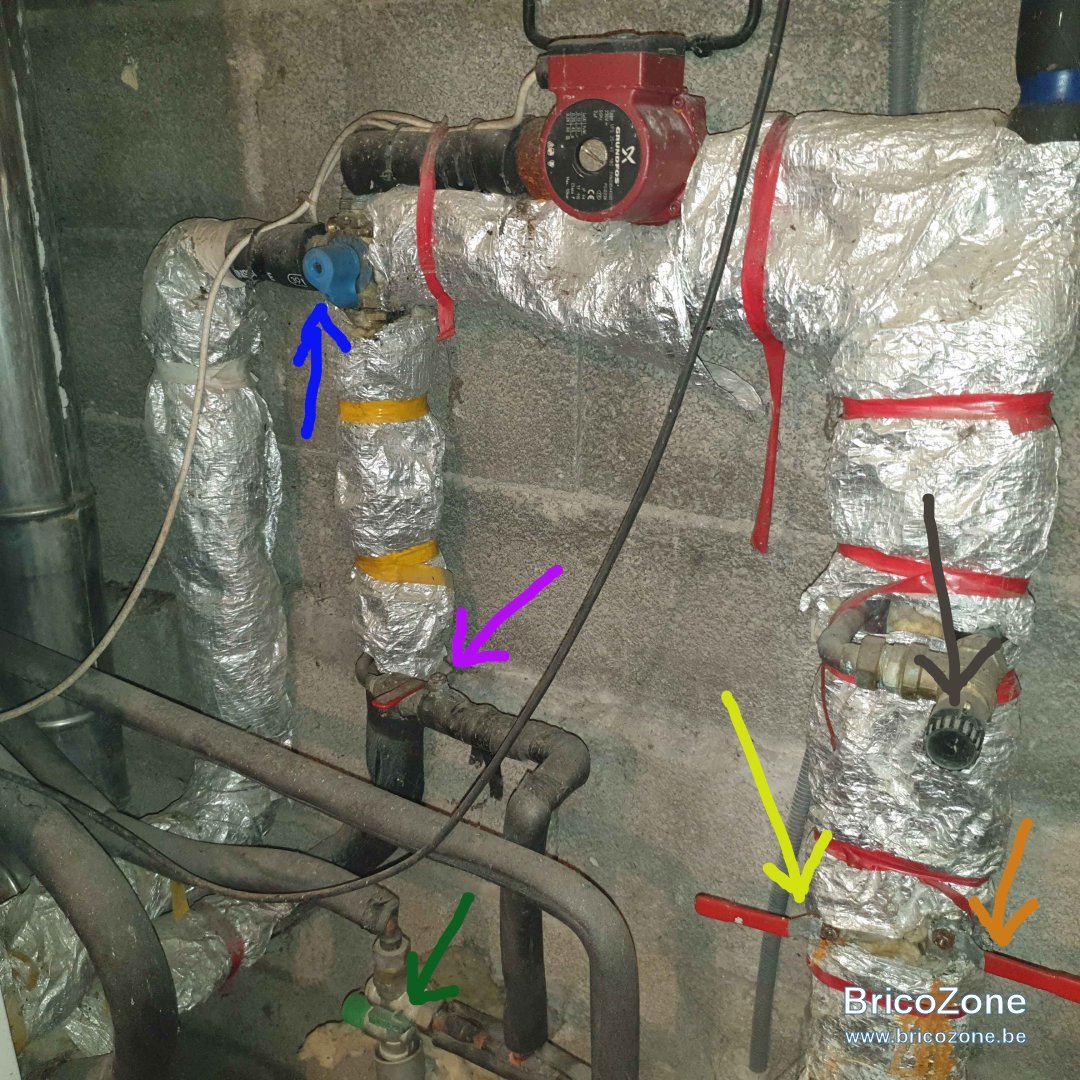

Par contre, je suis complètement ignorante en ce qui concerne ma chaudière. Le réseau d'alimentation en eau vers mes radiateurs a été purgé pour changer un radiateur. J'aimerais relancer le circuit mais je n'arrive pas à identifier les vannes départ et retour chaudière (actuellement, elle ne fait que produire l'eau chaude sanitaire). J'ai fait des photos de l'installation de la chaudière fioul viessman vitola 055 vitotronic 100 et identifié chaque vanne avec un code couleur (sauf une, la dernière image qui se situe sur un coté de la chaudière, à l'opposé de toutes les autres vannes).

Je cherche donc les vannes de départ et retour chaudière pour relancer mes radiateurs! Merci d'avance pour votre aide!

avec le calfeutrage on ne voit pas quel tuyaux est piqué sur quoi ni va ou ... ca va etre compliqué de vous en dire plus hormis des suppositions ... Il faudrait une vue d'ensemble ... les sorties de la chaudière ... les entrées aussi ?? d’où vient votre eau sanitaire ...

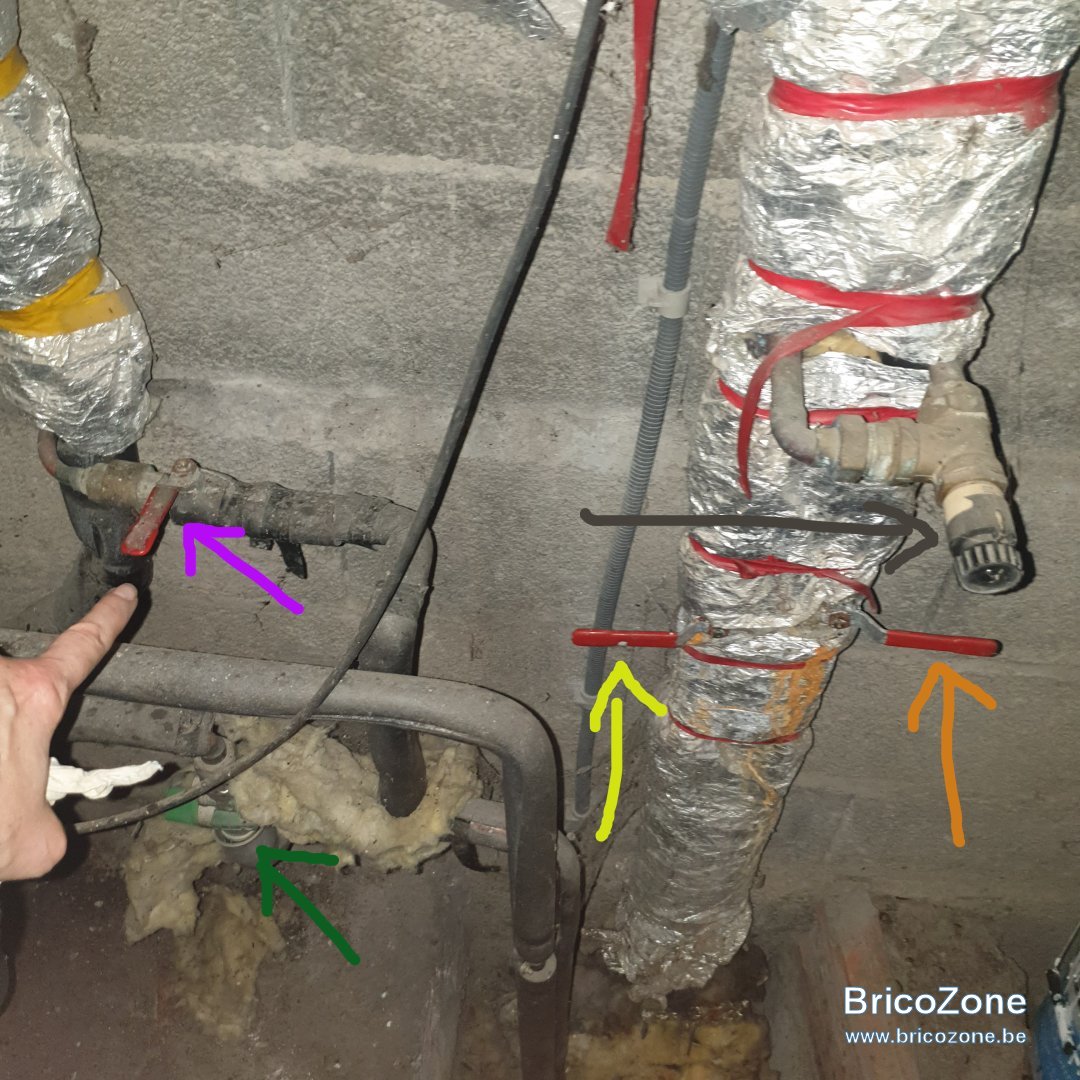

il y a de forte chance que l’allée et le retour soient l'orange et la jaune.
la verte foncée (groupe de sécurité) et la blanche sont ouvertes
la flèche blanche et je suppose la verte clair sont des vannes pour isoler votre 1er circulateur
la mauve serait le remplissage d'eau dans le circuit chauffage (bien que d'habitudes on mettre deux vannes un après l'autre)

la molette noir ne serait pas l’arrivée de fioul ?
la flèche noir aucune idée
la flèche bleu aucune idée


Il n'y aurait pas une boucle d'eau chaude sanitaire ou un plancher chauffant ? par hazard ?

Commençons par le commencement, quel est le tuyau d'arrivée d'eau froide venant de la rue ?
(qui en tout logique ne devrait pas être entouré d'isolant marqué rouge)

C'est bien le souci, je n'ai de visibilité que sur ce que j'ai montré en photo., je vis dans la maison depuis cet été, je n'ai malheureusement aucun antécédent sur le système.
Pas de plancher chauffant non, juste des radiateurs "classiques". Et le chauffe eau qui est intégré dans la caisse de la chaudière

Salut !
-1) Aucunes des vannes indiquées sur tes photos ne sont des vannes de remplissage en eau courante de ton installation de chauffage. Chercher du côté d'un manomètre "3bars " un flexible séparés par deux vannes ou 2 robinets dont un est côté Eau sanitaire et l'autre côté circuit de chauffage.

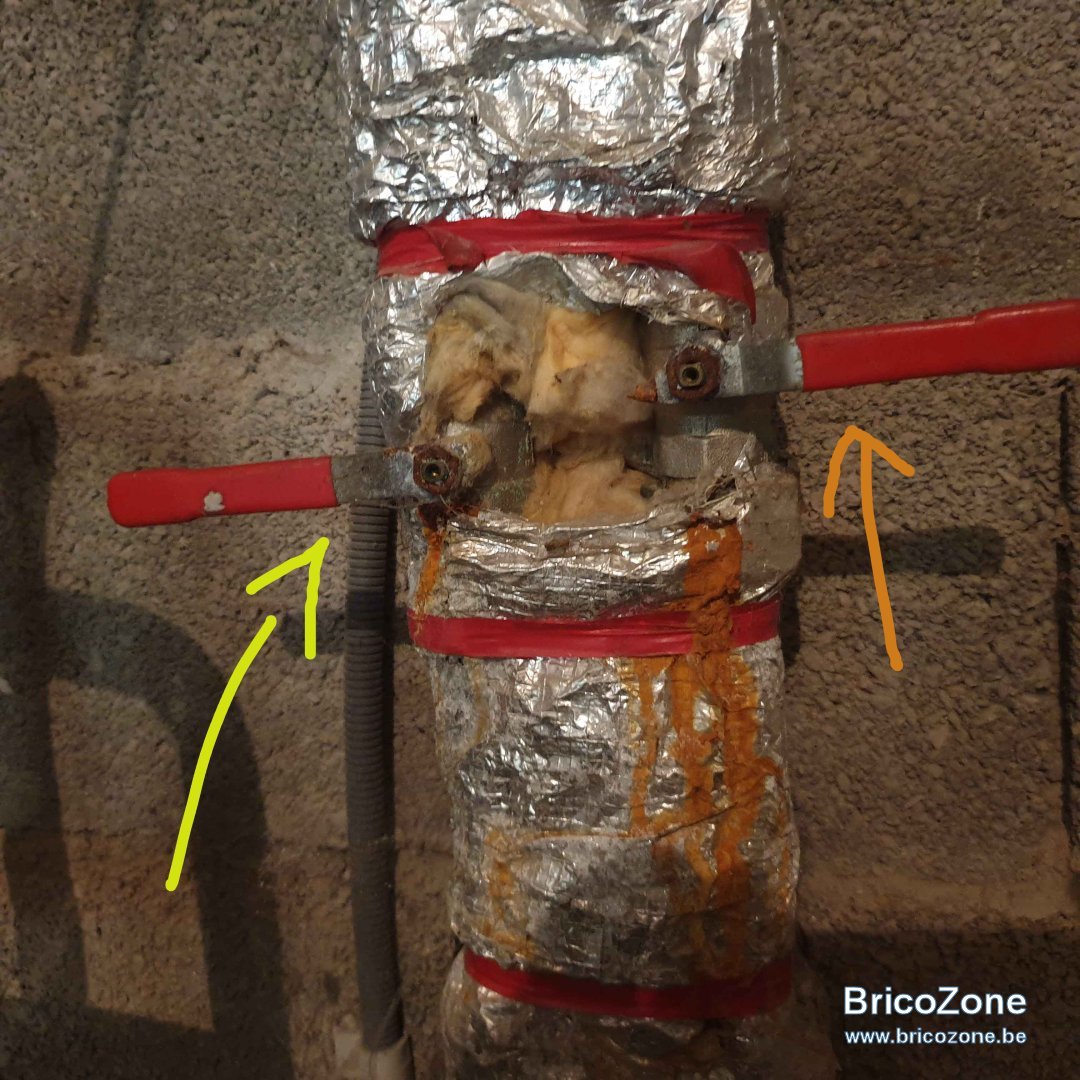

-2) Les 2 vannes " jaunes " et "oranges " doivent être réouvertes pour permettre à l'eau de chauffage de circuler en actionnant la pompe ( circulateur) rouge .

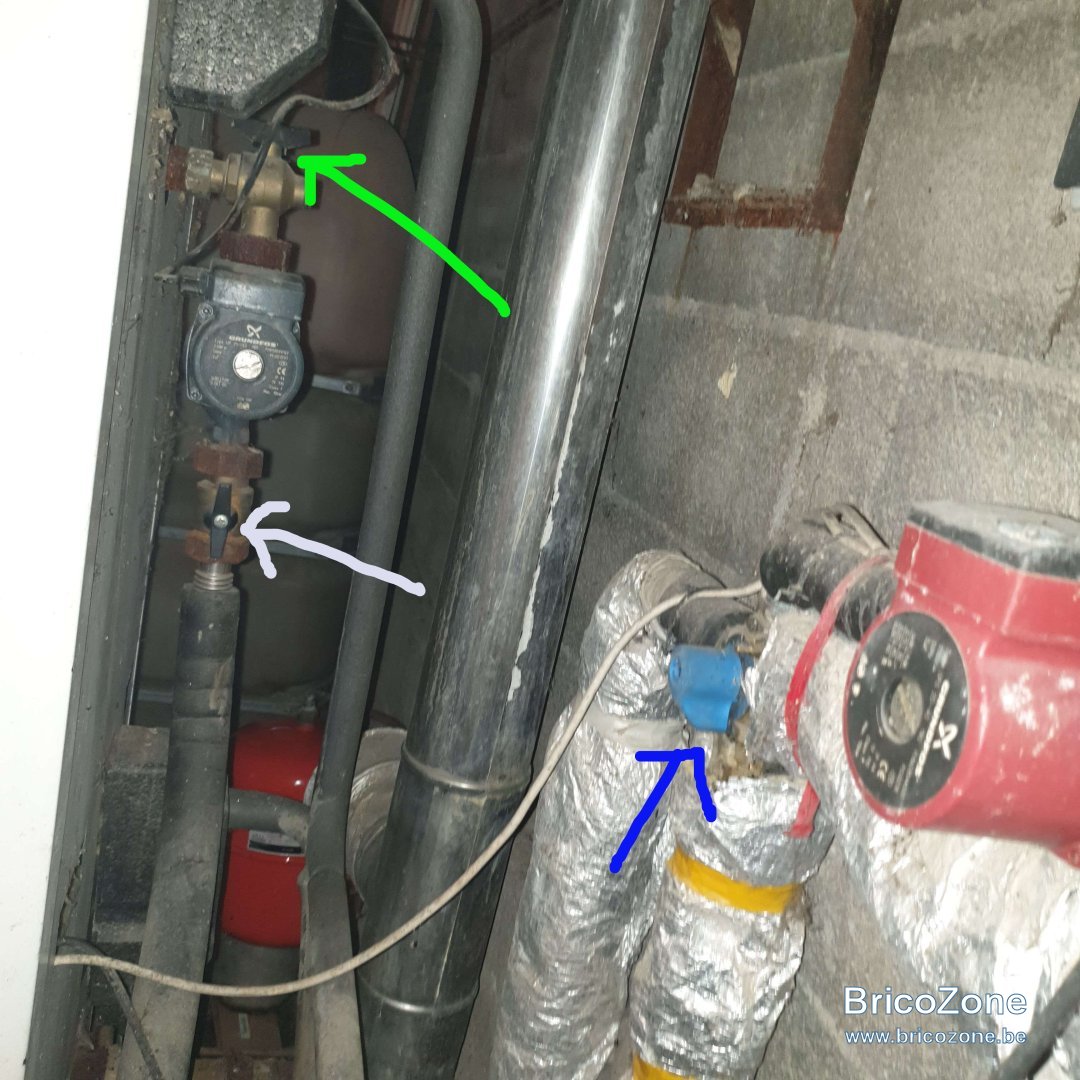

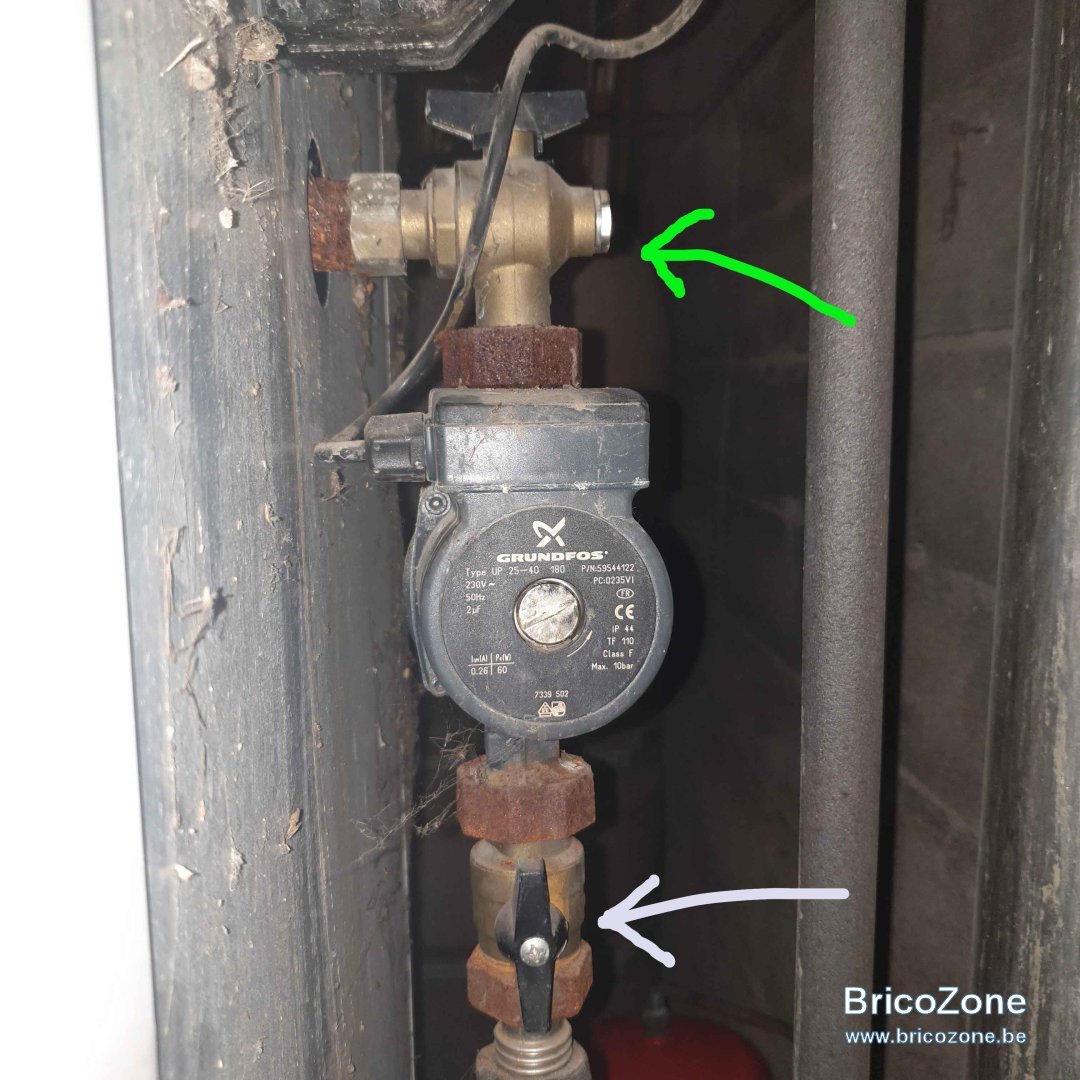

-3) le circulateur noir semble être le circulateur de charge d'un ballon d'ECS dont vannes d'isolement " vert pistache " et " blanche " sont déjà ouvertes.

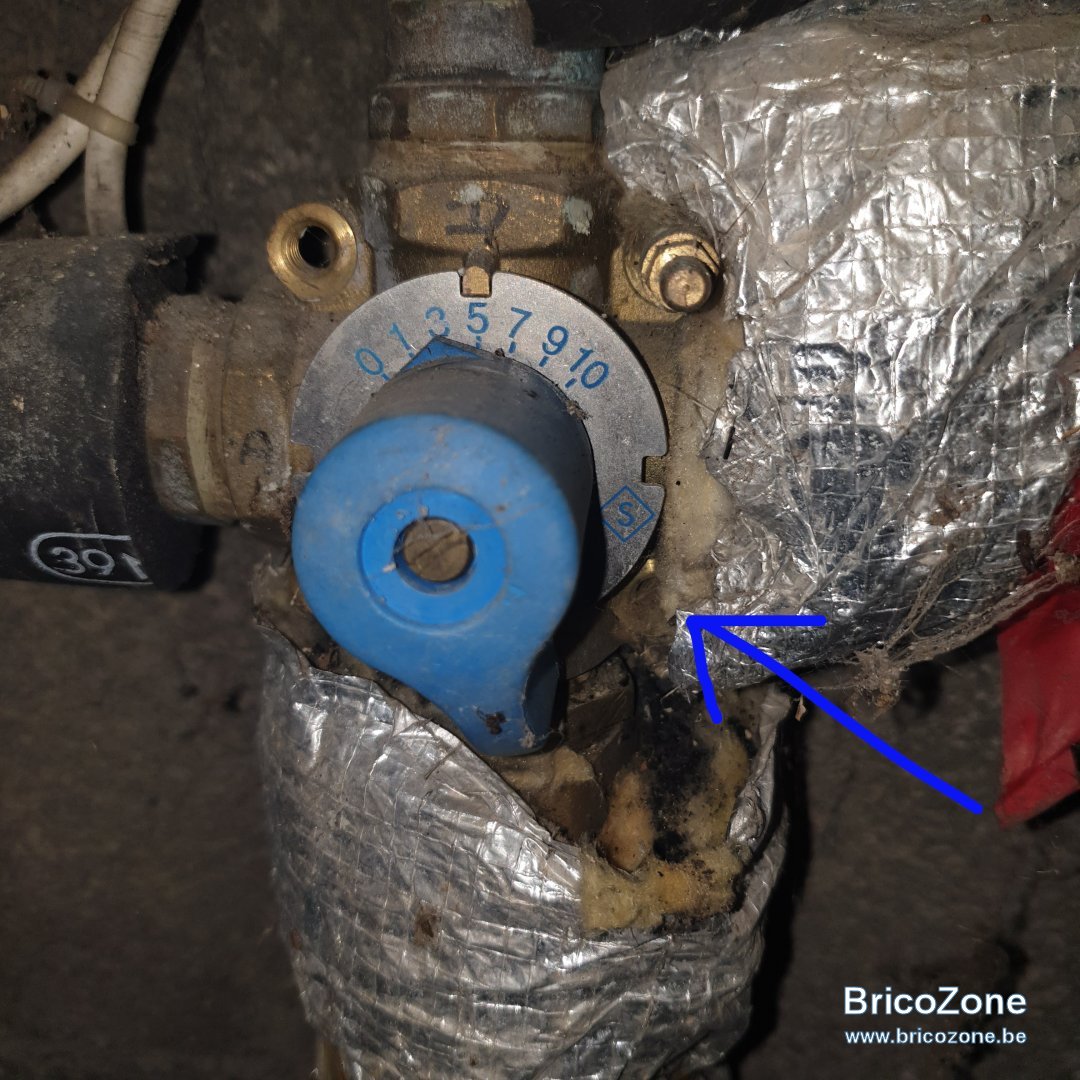

-4) la V4V manuelle ( flèche bleue) et réglée sur 3 est une vanne mélangeuse qui permet d'envoyer une eau +/- chaude dans le circuit chauffage. Lorsque tu lanceras ton chauffage, tu la laisseras sur " 3 " tant que le confort ressenti dans la maison sera suffisant. Puis à mesure que le besoin s'en fera sentir, tu l'ouvriras un peux plus pour passer à 4 puis à "5" si nécessaire .
-5) indiquée par une flèche noire, il s'agit d'une soupape d'équilibre à laquelle tu ne dois pas toucher .

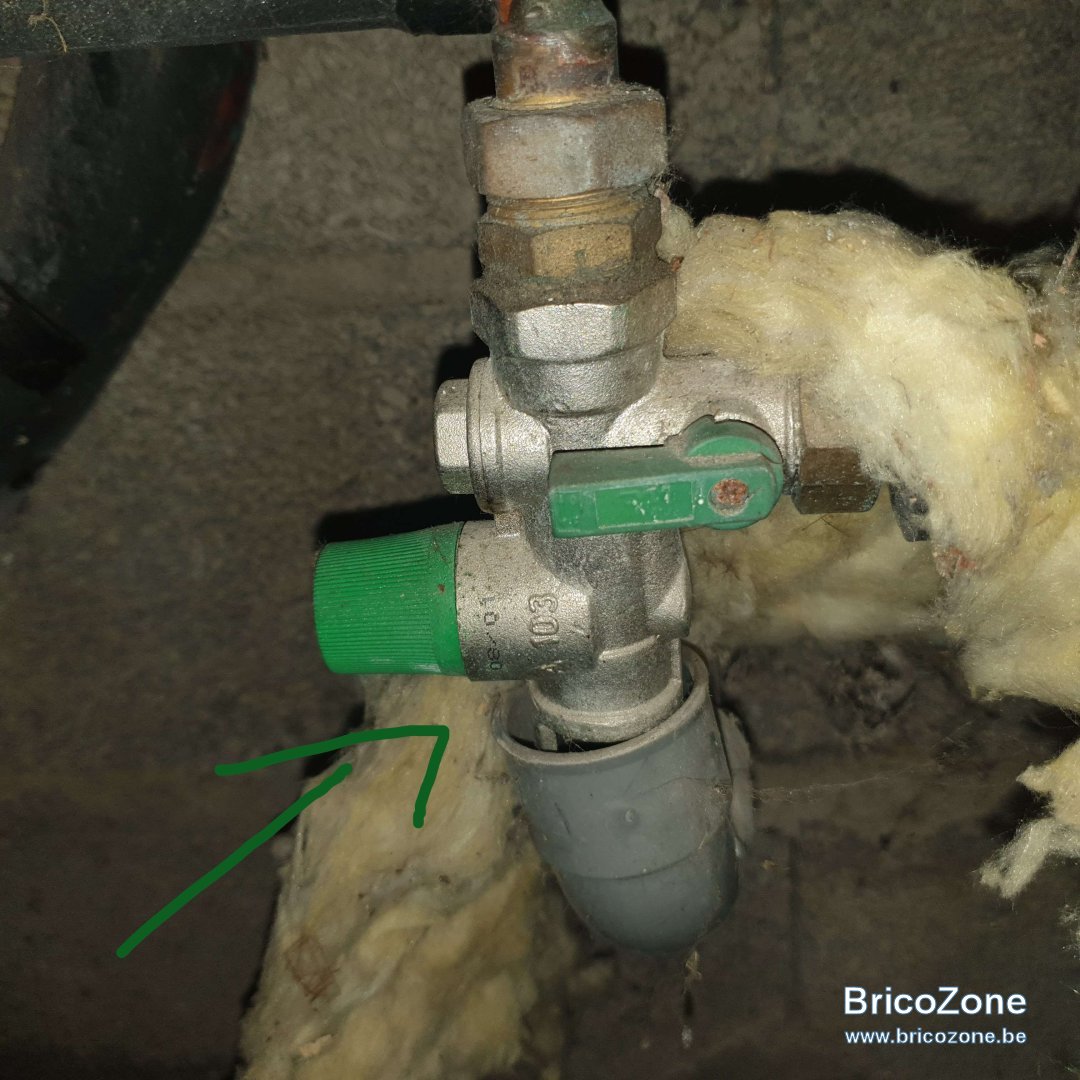

-6) marqué d'une flèche verte, il s'agit du groupe de sécurité " sanitaire " pour l'ECS ; il est muni d'une vanne d'isolement et d'un clapet >< retour. Sa soupape de sécurité est tarée à 7 bars de manière à ce qu'elle crache l'eau d'expansion dont la pression dépasserait cette limite.

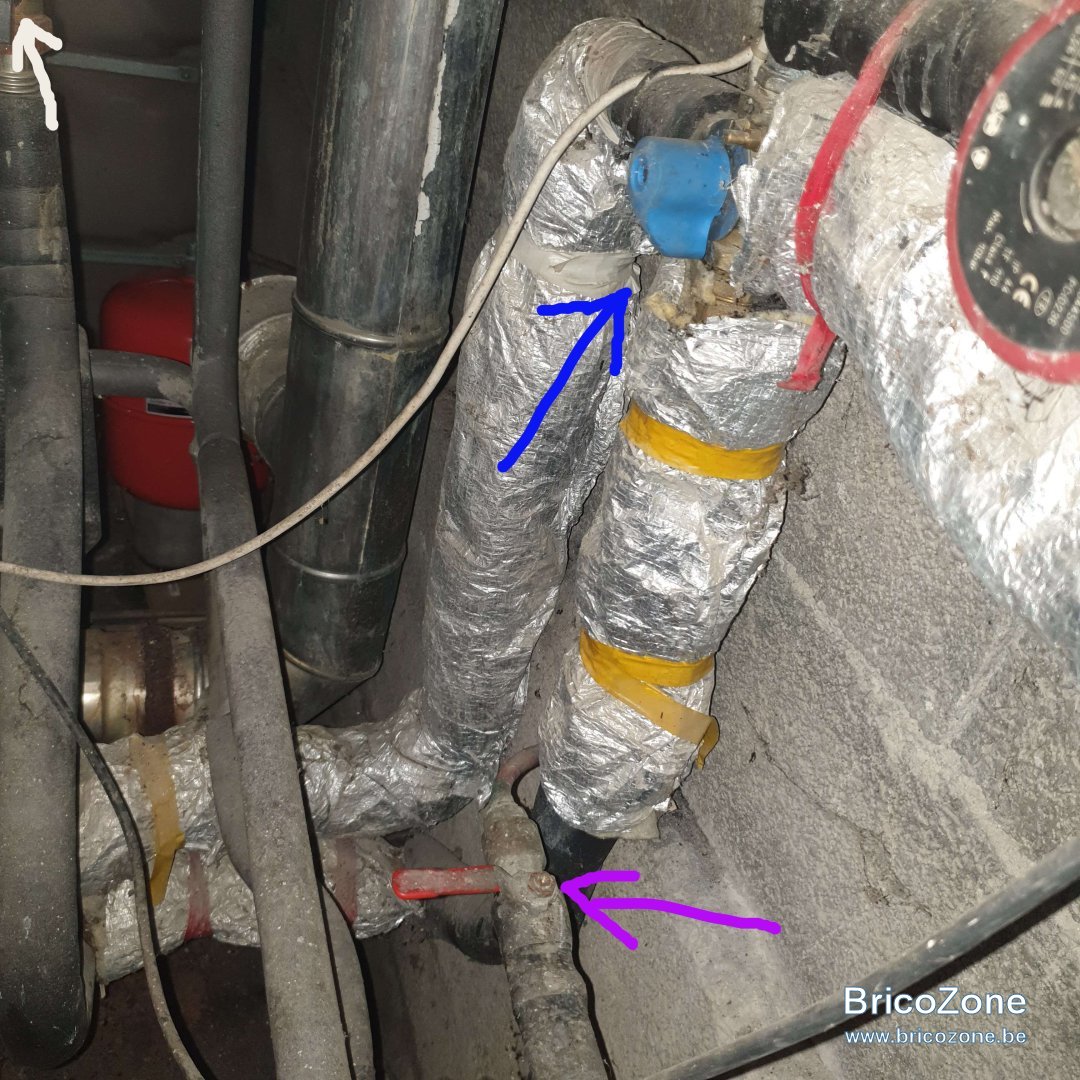

-7) quand à la vanne marquée d'une flèche mauve, on ne peut distinguer le circuit qu'elle permet d'isoler !

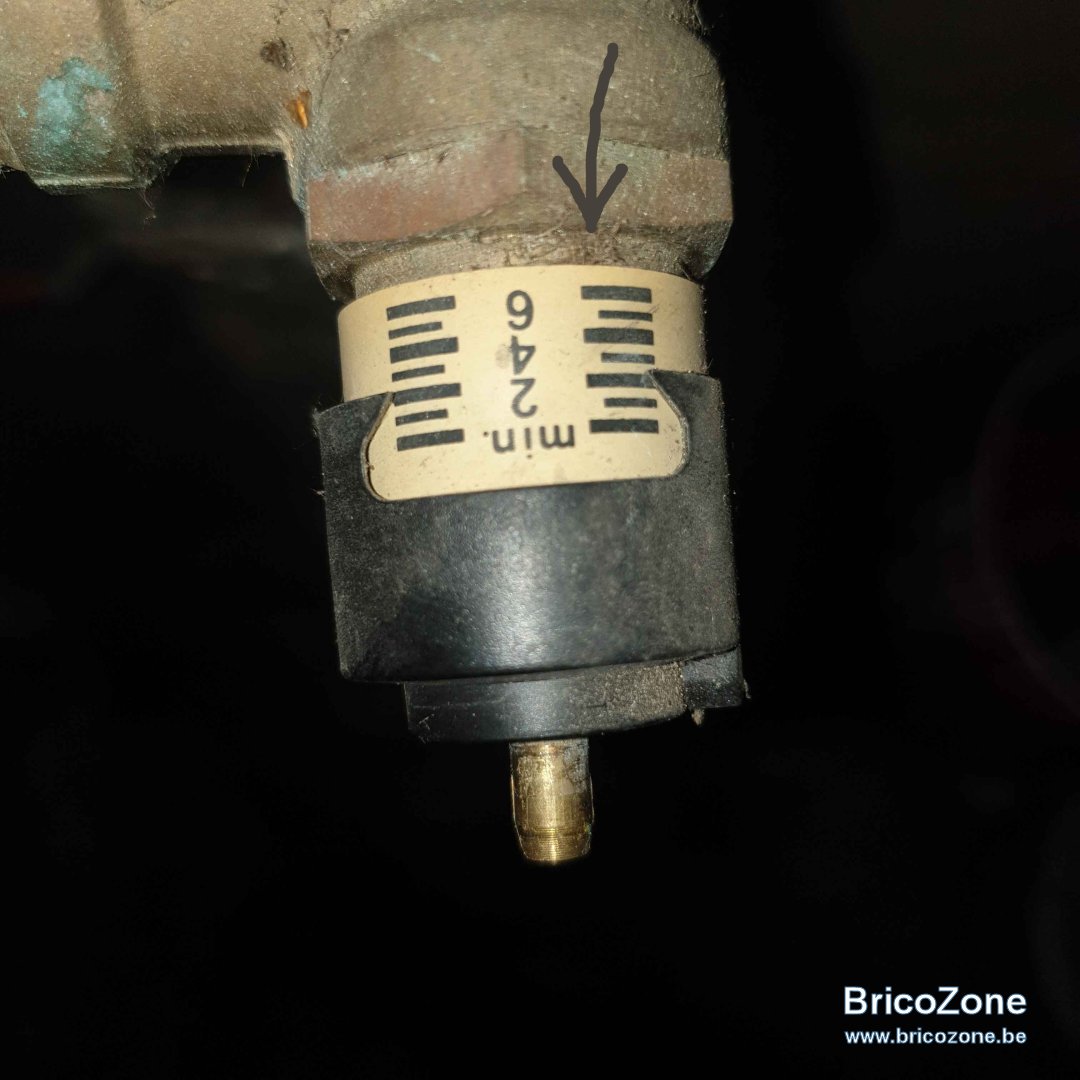

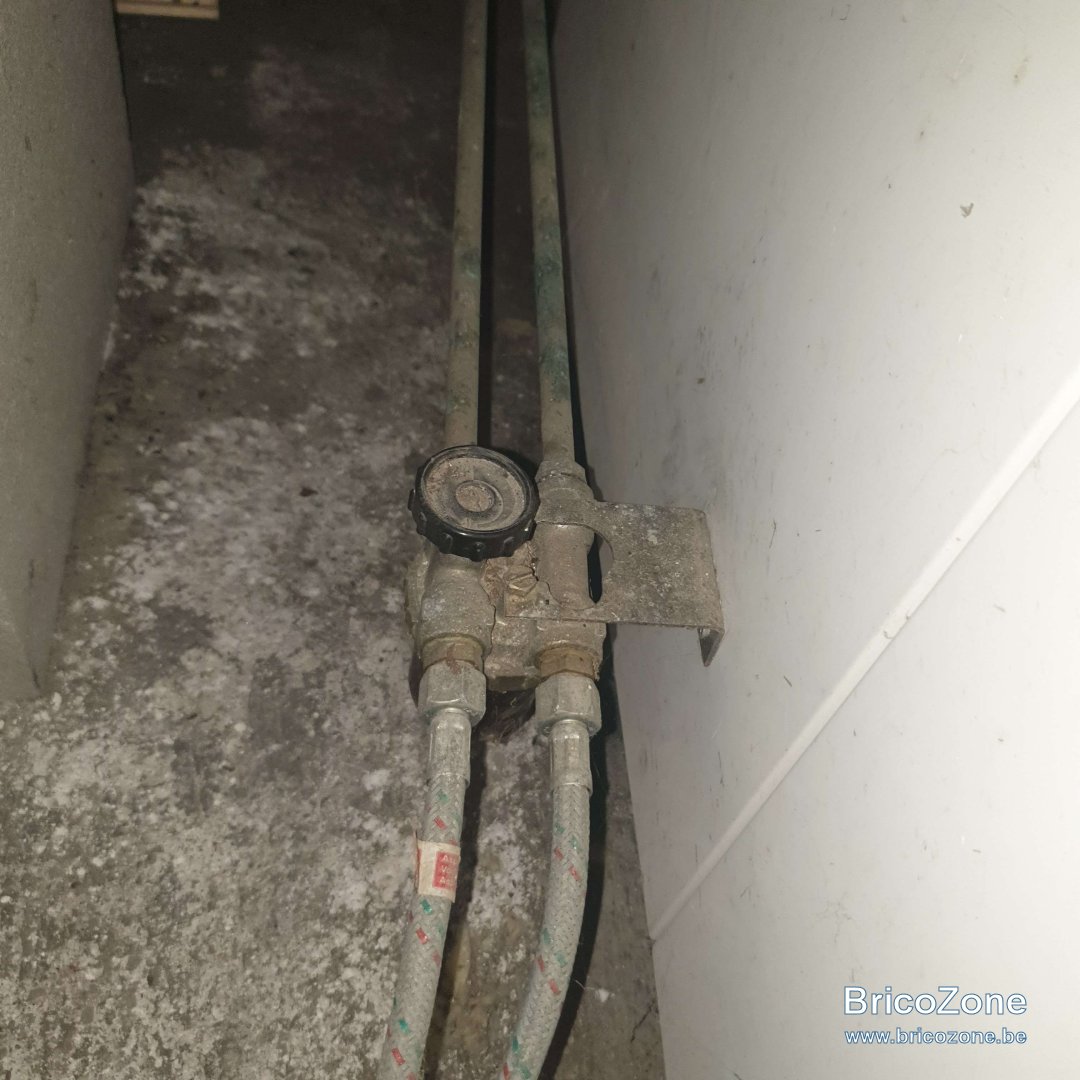

-8) la dernière photo nous montre le filtre à mazout muni de sa vanne d'isolement placé sur " l'aspiration" .
On ne la ferme qu'en cas de fuite/ mazout en aval ( vers brûleur ) ou pour nettoyer le filtre ou par sécurité quand l'installation est hors service longtemps.
Voilà en gros.
Qu'est-ce donc comme chaudière ? Une St Roch ou bien ...?.....
Une photo de la façade de la chaudière ainsi que de son brûleur mazout et de sa régulation + détails régulation "habitat " seraient les bienvenues ! Merci ! Ciao.

Bonjour, c'est une Viessman vitola 055 vitotronic 100!
Merci à tous pour ces explications, vous êtes top!
