Remplacement commutateur rotatif volets

A

Alix Truyens

  • #1
Bonsoir à tous,

Je souhaiterais remplacer mon commutateur rotatif pour volet, de type SCHELLENBERG Commutateur bouton rotatif encastré | Commande de volets roulants Schellenberg à des prix très avantageux | reichelt elektronik.

Est-il possible de remplacer ce type de modèle par un bouton poussoir de type Niko? Socle pour bouton-poussoir pour volets, verrouillage électrique, 10 A/250 Vac, bornes à connexion rapide

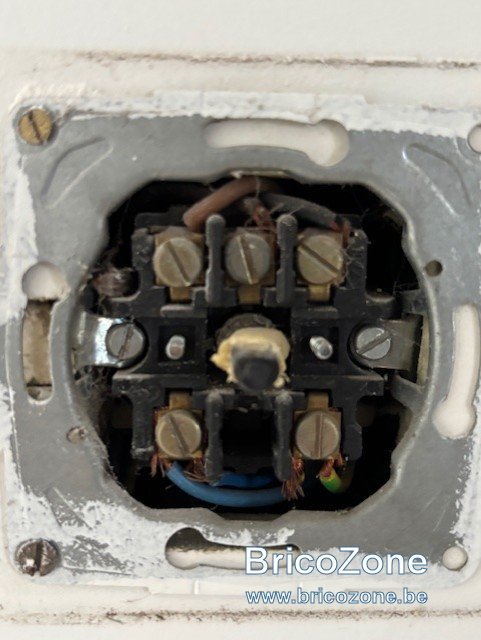

J'ai également pris une photo du câblage de l'existant (image 1) ainsi que du socle (potentiel) Niko (image 2)

D'avance merci pour votre retour éclairé.

Cordialement,

Alix




  • #2
Pas de réponse directe mais le câblage existant est un travail de sagouin :worried:

  • #3
si le fil en bas à droite est jaune vert, il faut remplacer le fil, le câble.
Le fil de terre ne peut véhiculer aucuns signal, rien que la terre

Dernière édition:
  • #4
Merci déjà pour vos réponses. Oui, la maison datant des années 60, nous découvrons quelques surprises.

@Cory pourrais-je, une nouvelle fois, faire appel à vos conseils avisés ?

Cordialement,

Alix

  • #6
Bonjour,

Merci @momo j'ai trouvé le même modèle sur le net que je vais re-installer en respectant le câblage d'origine.

  • #8
Kmichel a dit:
Peut-être mais mal ficelé avec les multi-brins sans cosses
Cliquez pour agrandir...
Pas de cosses alors que conducteurs souples... mais, surtout, fil jaune/vert utilisé comme conducteur actif.

  • #9
Bonjour,
@flashman: fil jaune/vert utilisé comme conducteur actif. Non.

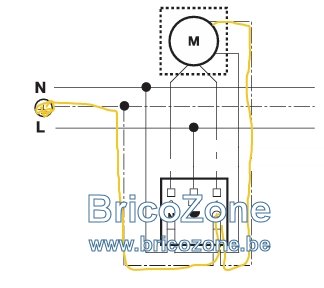

voir schéma!


  • #10
momo a dit:
Bonjour,
@flashman: fil jaune/vert utilisé comme conducteur actif. Non.
voir schéma!

Voir la pièce jointe 185364
Cliquez pour agrandir...
Désolé mais je vois une liaison entre les bornes en bas, une terre qui est reliée à un fil bleu....
Si de sont des bornes de report, il ne peut y avoir de jonctions entre, la terre restant avec la terre , le neutre avec le neutre.....

  • #11
BG1000 a dit:
Désolé mais je vois une liaison entre les bornes en bas, une terre qui est reliée à un fil bleu....
Si de sont des bornes de report, il ne peut y avoir de jonctions entre, la terre restant avec la terre , le neutre avec le neutre.....
Cliquez pour agrandir...

Je pense que c'est un effet d'optique , c'est le fil vert jaune dénudé qui dépasse la vis de serrage , un embout devrait faire l'affaire .
@Alix Truyens pourrait nous confirmer , merci .
