remplacement bouton rotatif volet Niko mais un seul fil

J

jalliday

• 24 Août 2023

• #1

Bonjour à toute la communauté. J'ai un volet électrique commandé par un interrupteur rotatif Niko

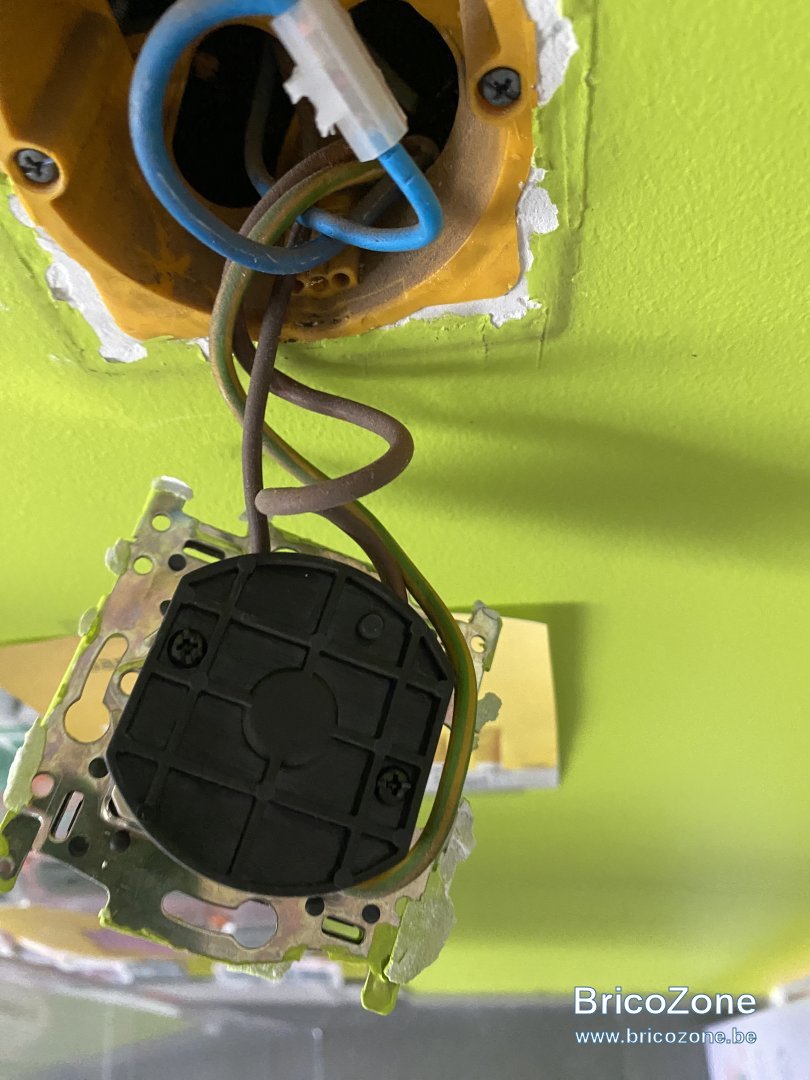

En le démontant, je vois que le fil bleu va directement au volet et que seul le brun passe par l'interrupteur

J'ai acheté un nouvel interrupteur Niko mais ils demandent 2 fils qui descendent du volet (un pour monter un pour descendre)
Connaissez vous une marque d'interrupteur qui ferait encore cet ancien type de cablage? Je suppose que c'est l'interrupteur rotatif qui donne l'impulsion monter/descendre au même fil brun.
Désolé si cela paraît idiot, mais je ne m'y connais pas énormément en électricité



BG1000

• 24 Août 2023

• #2

Quelle est la logique de commande pour monter/descendre?



J

jalliday

• 24 Août 2023

• #3

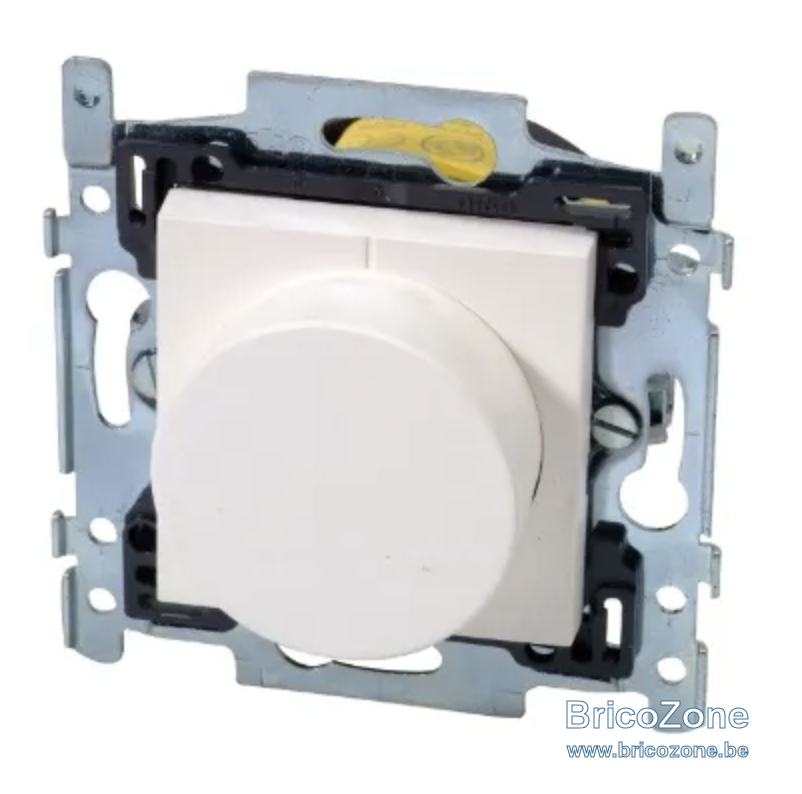

Merci pour ton aide rapide. En fait, on tourne à gauche, il monte, on tourne à droite il decend et au mileu, il stoppe. Il ressemble à ça (voir image) mais c'est un vieux modèle, il n'y a que le brun qui passe par l'interrupteur



Elbvarto17

• 24 Août 2023

• #4

Au vu de la photo, je soupconne que le fil de terre est utilisé pour commander un des deux sens.
Il faudrait une photo du raccordement au volet



J

jalliday

• 24 Août 2023

• #5

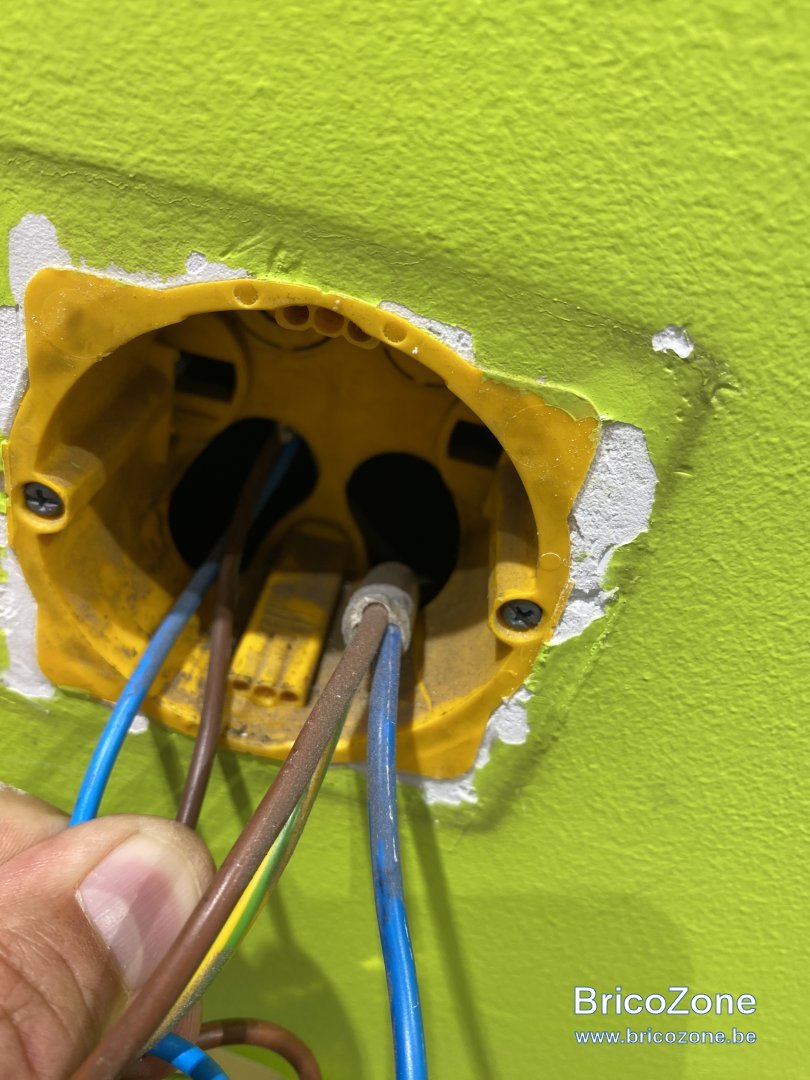

Si c'est ça, l'installateur est un sérieux cowboy ! Malheureusement, le moteur est totalement encastré, impossible de voir sans tout casser. En fait j'ai un cable qui arrive avec un brun, un bleu et la terre, le brun et le terre vont dans le bouton rotatif et le bleu est ponté vers l'autre cable dans le mur. Le deuxième brun repart de l'interrupteur et je vois que le terre de l'autre cable passe derrière, dans le mur. Sur l'interrupteur, j'ai un brun sur le bornier marqué 1, la "terre" sur le bornier marqué 2, et le brun qui repart (ou qui arrive) sur le bornier C



Cory

• 24 Août 2023

• #6

comme dit plus haut certainement le fil de terre utilisé comme conducteur, ce qui est absolument interdit.
Encore un soit disant "électricien" qui devrait changer de métier.



Wark

• 24 Août 2023

• #7

Y a pas un changement de section aussi ? On dirait que l'un des fils est plus petit que l'autre.



J

jalliday

• 24 Août 2023

• #8

Effectivement plus petite section je crois. L'installateur c'est l'installateur du volet, pas un électricien du coup....



Cory

• 24 Août 2023

• #9

Et ça aussi c'est défendu



omega.067

• 24 Août 2023

• #10

hello
quel est le modèle du "nouvel" interrupteur Niko ??
il ne dispose pas de 3 bornes ??



J

jalliday

• 24 Août 2023

• #11

C'est celui-ci https://www.niko.eu/fr-be/article/100-65900
et il demande 3 fils mais comme en démontant, j'avais 2 fils + une terre, je me demandais comment faire. Je vais donc tester en branchant le "terre" comme phase



Cory

• 24 Août 2023

• #12

Pensez au risque de refus lors d'un contrôle pour l'utilisation d'un fil de terre comme conducteur et du changement de section.



J

jalliday

• 24 Août 2023

• #13

oui, je vais voir si ça marche d'abord et alors je peux le changer, merciii.



J

jalliday

• 4 Septembre 2023

• #14

j'ai eu le temps d'essayer, effectivement le "terre" n'en est pas un, mais j'ai un autre souci, (avant de tout démonter pour remttre les cables correctement); le volet ne fait qu'une chose, descendre. Impossible de le faire remonter
pourtant l'interrupteur rotatif à remplacer permet de monter et descendre le volet (avec ces mêmes 3 fils)
Quelqu'un aurait il une idée?



Wark

• 4 Septembre 2023

• #15

Quel était le schéma de câblage de l'ancien ?



J

jalliday

• 4 Septembre 2023

• #16

Malheureusement, je ne l'ai pas, il y a 3 borniers,
un fil brun en 1
le "terre" en 2
un fil brun en C

Si cela se trouve,il y a un brun et un "terre qui viennent du moteur et un brun qui est le neutre



Wark

• 4 Septembre 2023

• #17

Il en reste un au brico de Waterloo !

Blague à part, vous avez une photo du câblage de l'ancien ? Où se trouvaient chaque fils ?

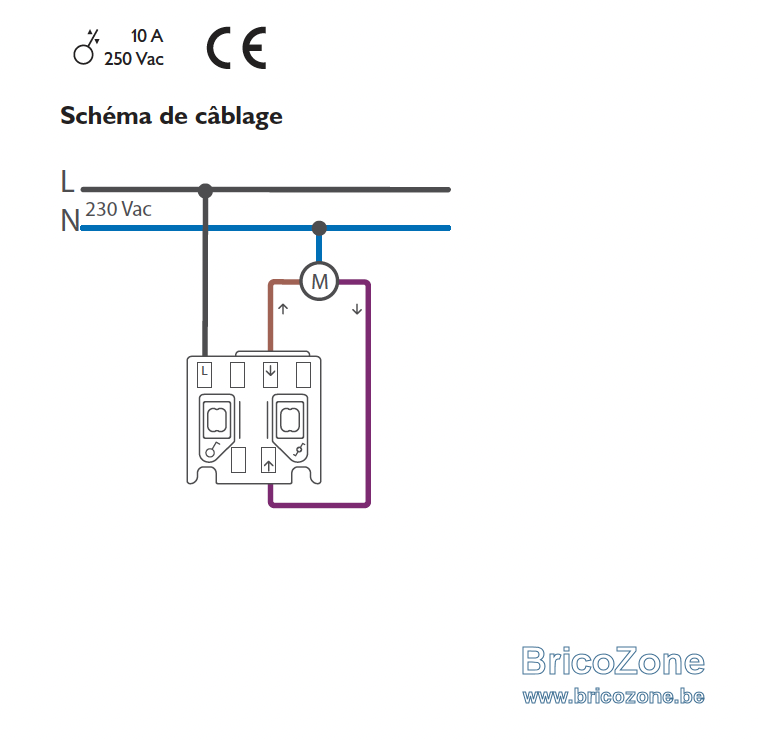

Pardon, j'ai lu à moitié votre commentaire, du coup, sur le nouveau, le schéma semble identique. Le 2 va en haut et le 1 en bas. La phase sur la gauche.



J

jalliday

• 4 Septembre 2023

• #18

Merci Wark, c'est ce que je pensais mais vu le cowboy qui a tiré les fils je ne suis pas certain que mon "terre" soit la phase. Si j'intervertis les cables pout tester on risque quelque chose? ou alors, comment puis je déterminer lequel est la phase? (désolé si la question est risible pour un expert)



Wark

• 4 Septembre 2023

• #19

D'après la première photo, l'arrivée de courant est dans le conduit du fil brun/bleu.

Ce brun là est la phase qui arrive du tableau et doit se mettre sur la borne L du nouvel interrupteur (ou C de l'ancien).

Ensuite, y a-t-il moyen d'avoir une photo de la face avant de l'ancien interrupteur, câblé et sans la plaque de finition ? Je dirais qu'en cas d'inversion du branchement pour monter/descendre, le volet fera l'opération inverse de ce qui lui est commandé.



J

jalliday

• 4 Septembre 2023

• #20

Merci Wark, j'ai réfléchi à la place de l'installateur en regardant mes fils et j'ai compris ce qu'il a fait. Il a fait descendre un xvb du moteur du volet: bleu sur bleu et au lieu de respecter les couleurs il a branché le brun sur monter et le terre sur descendre. Ca fonctionne parfaitement. Ne reste plus qu'à remettre ça en ordre. Merci pour votre aide à tous
