remplacement TL 18W

jack333

jack333

  • #1
bonjour,
Évidemment mon grossiste est fermé pour inventaire et une amie est en panne de lumière. Elle a une réglette de 2 TL de 18W et 59cm
Au Brico ( :mad: ) je trouve tout de même des TL Osram de la longueur exacte ( 59cm alors que la boite indique 60 ! ) et en 3000K
Par contre, pas moyen d'avoir les starters. On ne fabrique plus ?!?!

Il me reste heureusement un seul TL et son starter neufs acheté en 2023 qui dépanneront.

question : Il y a des tubes LED vendus avec des "starter" ( environ 15€) Est-ce qu'ils peuvent équiper un ancien appareil qui a des ballast ?

C'est une location et le plafond a été repeint. Je pensais régler cela en 1/2h ; on est pas sorti de l'auberge ......

  • #2
oui et pour 1 cm on sait rapprocher les supports

  • #3
Il faut supprimer le ballast et le starter. Alimenter de chaque coté une pin par un des 2 pôles. Les pin non raccordées sont reliées entre elles.

Un TL led a une alim d'un côté et un shunt de l'autre, le montage permet de ne pas devoir orienter le tube TL à la pose.

  • #4
BG1000 intéressante suggestion :blush:
je viens de m'énerver en essayant de mettre en place le TL et le starter que j'avais acheté il y a longtemps "au cas où" mais un seul tube ne fonctionne pas. Les tubes et les starters sont câblés en série
Au plafond, sans bon éclairage, et avec des verres progressif c'est pénible de contrôler le circuit. Tous les fils sont blancs :D

Donc soit je remplace cet appareil en demandant au proprio si il n'a pas d'objection, soit je me dispute avec ce câblage, mais je voudrais être bien certain de ce nouveau circuit.

A quoi servent les "starter LED" que l'on voit en rayon ? certaines marques les mettent d'office dans les emballages, et ils ont les mêmes connecteurs ?

  • #5
a rien si tu recable le tout uniquement 230V d'un côté du socquet ;)

  • #6
C'est juste un pontage à l'intérieur...

  • #7
donc comme le dit BG1000 je simplifie le câblage
A) je n'utilise plus le vieux ballast
B) j'alimente directement une pin de chaque côté et je ponte les 2 autres



et le second tube est câblé de la même façon ( en parallèle )

difficile d’être plus simple

Dernière édition:
  • #8
Non c'est les 2 pins du même côté
Peut être dépendant des marques

  • #9
aie ! Neuneu et BG 1000 ne semblent pas d'accord.

si on peut placer le tube LED indifféremment dans un sens ou dans l'autre il doit y avoir une connexion interne entre les 4 bornes. Et mon dessin fera un court-circuit franc !

Sauf si on prend à gauche la borne du haut, et a droite la borne du bas,
ou alors qu'on prend d'un côté les 2 bornes, et que les autres ne sont pas câblées. Qu'est-ce qui a comme câblage des LED à l’intérieur de ces tubes ??

Dernière édition:
  • #10
Si on alimente les deux pôles d un seul côté si on se trompe d orientation du tube > boum.

Voir s il y a un shunt de l autre côté du tube. Avec le schéma plus haut quelques soit les 4 positions du tube cela fonctionne

Dernière édition:
  • #12

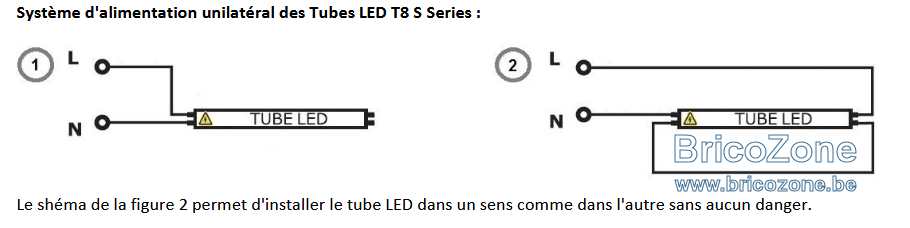

Donc le schéma 2 qui correspond à mon gribouillage du post 8 serait quand même le meilleur ?

Je vais acheter un tube et faire un montage d'essai en atelier. Au plafond se sera plus tard

https://www.contact-energy.fr/catalogue/INSTRUCTIONS-INSTALLATION.pdf


Je pense qu'il y aura encore un souci avec l'orientation du flux lumineux de ces tubes

Dernière édition:
  • #13
Mes tubes sont cables en 1;)
il n'y a qu'un seul côté alimente possible

  • #14
Bonjour, pour l'alimentation, cela dépend des marques, parfois d'un seul côté et parfois des 2. Et faire attention à la remarque de jack 333 car certains éclairent avec un angle de 120 et d'autres 240 etc..., attention à la déception.

  • #15
Je proposerai a la locataire de ne pas acheter 2 nouveaux tubes LED et de se chamailler au plafond avec une vieille réglette assez moche.
En dépannage j'ai retrouvé un second TL 18W et donc tout refonctionne provisoirement, et même si les tubes n'ont pas la même température de couleur.
Je dois encore être certain du nombre de lumen qui seront nécessaires pour remplacer valablement les 2 anciens tubes TL de 18W.

Dernière édition:
