cablage de detecteurs de mouvement en parralléles et avec marche forcée

M

muntchin

• 21 Janvier 2018

• #1

Bonjour ,
Je souhaite mettre en parallèle 2 détecteurs de mouvements pour qu'ils puissent allumer des lampes posées dans mon jardin .
Je voudrais que chaque détecteur puisse commander l'éclairage dés qu'il y a un mouvement dans sa zone de contrôle . Idem pour le deuxième . De plus , j'aimerais pouvoir les mettre en marche forcée lorsque par exemple le soir je suis sur la terrasse et que je souhaite que l'éclairage ne soit plus commandé par le/les détecteurs de mouvements mais par un interrupteur .
Quelqu'un pourrait-il me montrer un schéma de montage pour que je puisse réaliser ce que je souhaite .

Merci beaucoup à l'avance



hql161

• 21 Janvier 2018

• #2

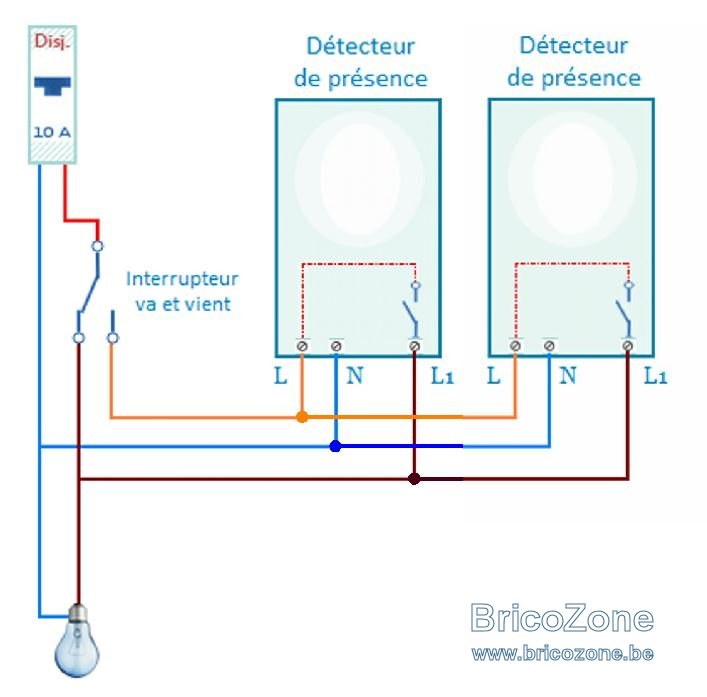

hello, comme ceci :



Cory

• 21 Janvier 2018

• #3

Bien voir aussi le modèle de détecteurs.
Certains ont une marche forcée via simplement leurs alimentation.



M

muntchin

• 21 Janvier 2018

• #4

Merci beaucoup . Pour les lampes je les relie avec le neutre et le cable qui vient de L1 ?



hql161

• 21 Janvier 2018

• #5

muntchin a dit:

Merci beaucoup . Pour les lampes je les relie avec le neutre et le cable qui vient de L1 ?

Cliquez pour agrandir...

vous ne voulez plus de l'interrupteur?



M

muntchin

• 21 Janvier 2018

• #6

si bien sur , mais j'ai plusieurs lampes a alimenter . comment je les relie entre elles ?



hql161

• 21 Janvier 2018

• #7

ok
Vaudrait mieux que la première lampe 1 et les fils des détecteurs parte de l'interrupteur et faire les connexions dans l'interrupteur.

après allez de la lampe 1 vers la 2 vers la 3 vers... (le bleu avec le bleu et le brun avec le brun et la terre aussi)



M

muntchin

• 21 Janvier 2018

• #8

encore merci . Si je peux exagérer , j'ai une autre question . J'ai vu un autre cablage qui qui ne fait passer par l'interrupteur que la phase venant du tableau et il n'y a pas de retour de du L ( fil jaune ) du dectecteur vers l'interrupteur . Est ce que ça marche aussi comme ça ?



hql161

• 21 Janvier 2018

• #9

faite voir votre "autre cablage"
si vous voulez une marche "forcées", l'alimentation passe par l'interrupteur sinon



M

muntchin

• 22 Janvier 2018

• #10

voila l'autre cablage . A priori l'interrupteur n'a que la phase qui passe par lui ........est ce que ça vous semble correct ?



Cory

• 22 Janvier 2018

• #11

Avant de prévoir un schéma qui risque de ne pas correspondre avec les appareils que vous voudriez placer il faut d'abord savoir quelle marque et quel modèle vous voudriez.
Donc, d'abord quels appareils vous comptez placer, marque et type ?
Ensuite, en fonction de ce choix, prévoir le câblage.
Vous faites tout à l'envers de la logique.



M

muntchin

• 22 Janvier 2018

• #12

Excusez moi . Vous avez du remarquer que je suis novice en la matière . Je ne savais pas que la marque / modele des luminaires et des DM avaient une influence sur le câblage . Le matériel que j'ai est le suivant :
DM de chez Brico Depot Ref ;RS8B
DM de chez Kanlux ref ALER JQ-30
Quant aux luminaires ce sont des potelets de jardin ( 5 au total )

Voila tout ce que je peux dire quant au matériel .
Merci pour vos aides



hql161

• 22 Janvier 2018

• #13

hello,
j'ai moi aussi, testé ce genre de détecteurs "bon marché",
ne vous attendez pas a faire des miracles avec ces détecteurs,
bien souvent : fonctionne pas longtemps ou prends l'eau (malgré leur IP44) ou ne réagit plus/mal
un conseil : protégez-les des intempéries

les 2 modèles que vous avez sont identiques, et je ne vois pas de marche forcée via l'alim (pas indiquer).
ps : sur certain, le fait de faire via un interrupteur "ON-OFF-ON rapidement" le laisse allumer en permanence.

Votre deuxième schéma pourrais aller si la fonction alim forcée serais présente, vu que vous les avez, vous pouvez toujours les tester, un après l'autre



M

muntchin

• 23 Janvier 2018

• #14

bonsoir ,
Est ce que vous avez des conseils sur les DM avec marche forcée via l'alim que je pourrais acheter ? Une marque ou une référence de manière a faire quelque chose de qualité ...
merci



Cory

• 23 Janvier 2018

• #15

Vous avez Steinel entres autres.
Très bon matériel et fiable.



M

muntchin

• 23 Janvier 2018

• #16

OK merci . Je vais chercher sur Internet



P

pilou75fr

• 9 Septembre 2024

• #17

Bonjour,

J'ai voulu m'inspirer du schéma qui se trouve tout en haut de cette discussion et posté par hql161 en 2018 ... avec 2 DM et un VetV pour faire la marche forcée ou la marche commandée par les DM.

Sauf que je voulais avoir une solution commandable à partir de mon iPhone : je me suis donc directement adressé au support technique DELTA DORE (car je possède déjà une BOX domotique Delta Dore = TYDOM 1).

Je leur ai tout simplement demandé QUEL EST LE BOITIER RECEPTEUR DELTA DORE qui pourrait etre mis à la place du VetV que l'on voit sur le schéma.

Après 15j d'attente je reçois leur réponse :
Pour me répondre ils m'ont dit qu'ils avaient dû faire appel à un "service spécialisé pour les branchements"
Et voici leur réponse en fonction de l'avis de leur EXPERT :
=====================================================
Bonjour PILOU75FR,

Nous avons fait appel à un service spécialisé pour les branchements. En ce qui concerne votre schéma, il ne peut fonctionner, car il représente un risque important de court circuit.

Espérant répondre à votre attente,
Recevez nos meilleures salutations

Tiffanie du Service Technique Particulier - DELTA DORE
Tél. Assistance technique Consommateurs : 0 892 682 070 (35 cts/min)
=====================================================

Je ne suis pas Electricien, assurément, mais pour moi, avec mes quelques connaissances en Electricité, je ne voyais pas ce montage
comme étant dangereux car pouvant provoquer un CC.
Et donc je ne comprend pas leur réponse.

ONT ILS VRAIMENT RAISON ?
Dans ce cas, Où est le risque de CC, svp, = à quel endroit du schéma se trouve t il ?
Est ce que c'est juste parce qu'il n'y a pas la TERRE sur le schéma ?

Merci d'avance pour vos explications.
A bientôt
Pilou



BG1000

• 9 Septembre 2024

• #18

Les schéma en #2 & #10 on un défaut il est impossible de connaitre quel est l'actionneur qui fonctionne. On crois que c'est le détecteur et non c'est l'inter, donc cela reste allumé ad vitam....

Une solution, c'est d'utiliser les détecteurs comme entrées d'un module (zigbee.?) de même pour l'inter (mieux un poussoir) , de même pour le tel et construire une logique derrière.
