Bonjour à tous,

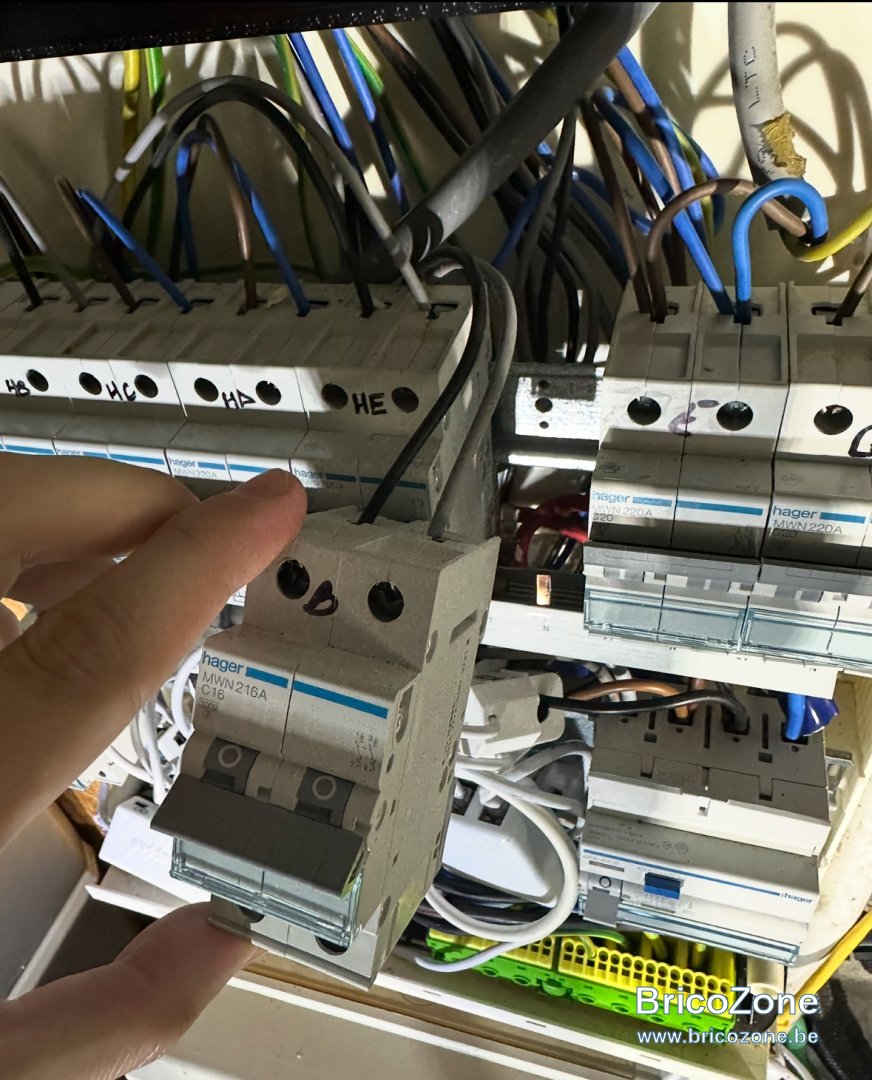

J’ai un circuit avec un éclairage extérieur qui fait parfois sauter l’interrupteur différentiel général 300 mA (ce qui est normal, il fait son rôle). Pour limiter l’impact et isoler uniquement ce circuit en cas de défaut, j’aimerais remplacer le disjoncteur Hager 16 A MWN216A C16 par un disjoncteur différentiel (RCBO).

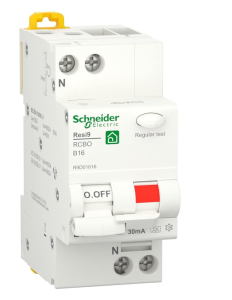

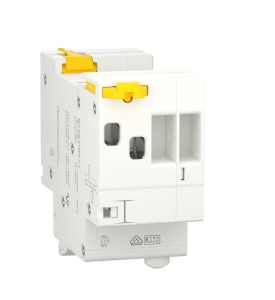

J’ai commandé un Schneider FI/LS Resi9 : 1P+N, 16 A, courbe B, 30 mA, type A, 6 kA (réf. R9D01616).
Problème :
Est-ce que quelqu’un aurait une astuce ?
Merci d’avance pour vos conseils !
J’ai un circuit avec un éclairage extérieur qui fait parfois sauter l’interrupteur différentiel général 300 mA (ce qui est normal, il fait son rôle). Pour limiter l’impact et isoler uniquement ce circuit en cas de défaut, j’aimerais remplacer le disjoncteur Hager 16 A MWN216A C16 par un disjoncteur différentiel (RCBO).
J’ai commandé un Schneider FI/LS Resi9 : 1P+N, 16 A, courbe B, 30 mA, type A, 6 kA (réf. R9D01616).
Problème :

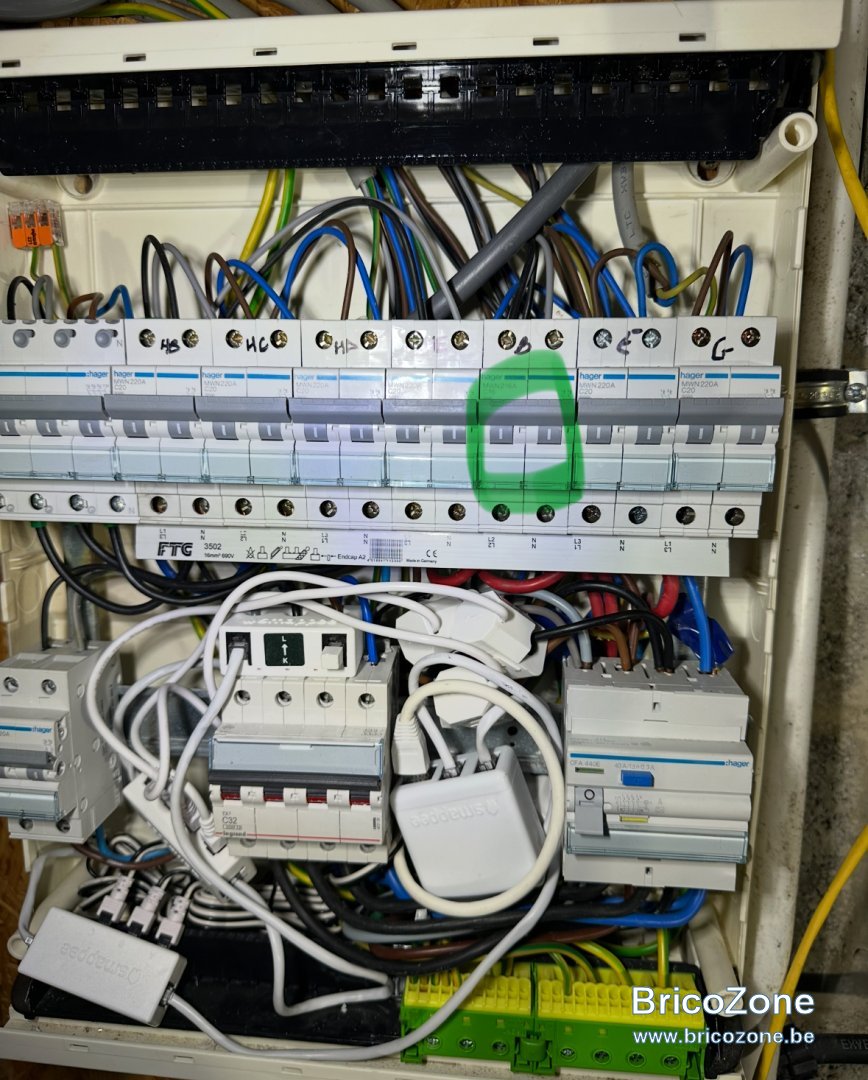

- Dans le tableau, les disjoncteurs actuels sont reliés par un peigne qui ne correspond pas à la géométrie du RCBO Schneider

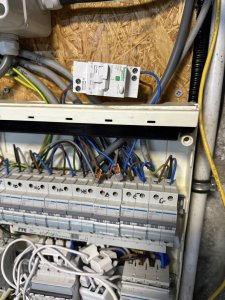

- Il n'y a pas beaucoup de place dans le tableau

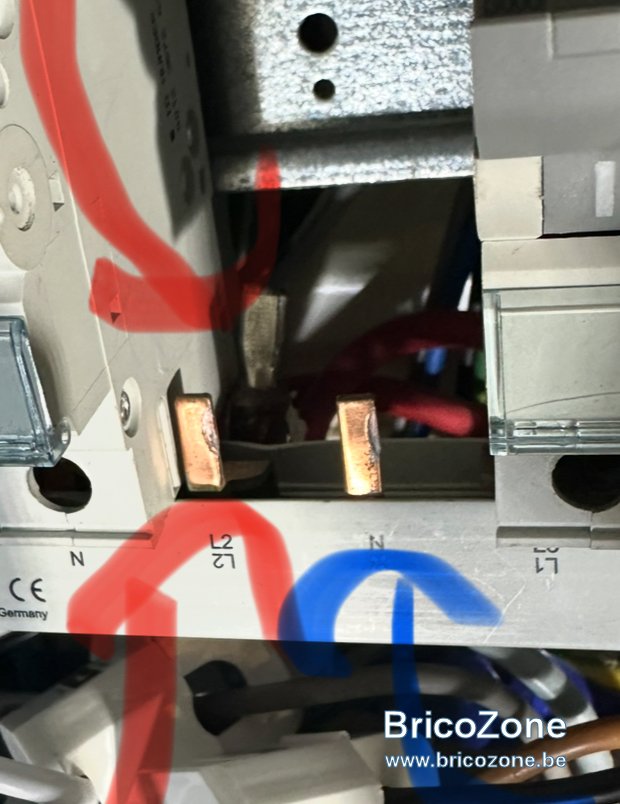

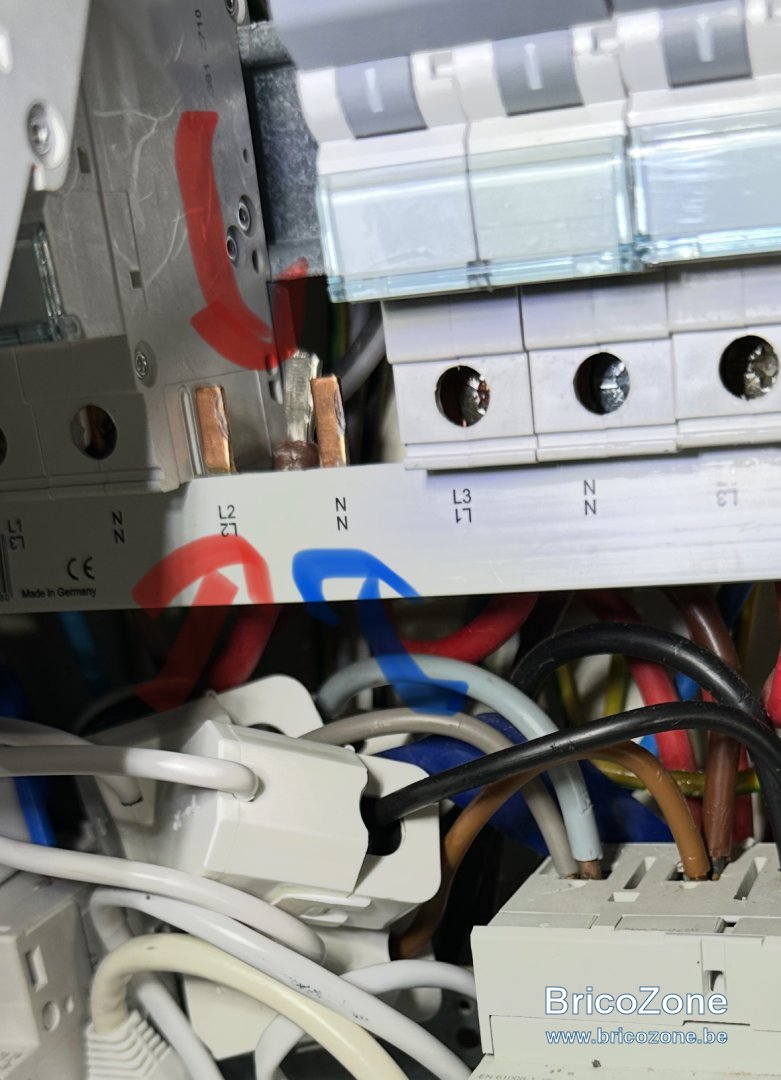

- De plus un gros fil rigide (probablement une phase arrivée type L2 ?) qui est branché actuellement sur le Hager prendrai beaucoup de place sur le Schneider et je pense qu'il faudrait aller alimenter l'autre disjoncteur qui est sur L2 si on retire le peigne
Est-ce que quelqu’un aurait une astuce ?
Merci d’avance pour vos conseils !
