Différentiels et peignes à fourche

Vicne · 11 Février 2026

Bonjour,

Je mets de l'ordre dans mon tableau et je voulais uniformiser en utilisant autant que possible des disjoncteurs de même marque et des peignes à fourche.

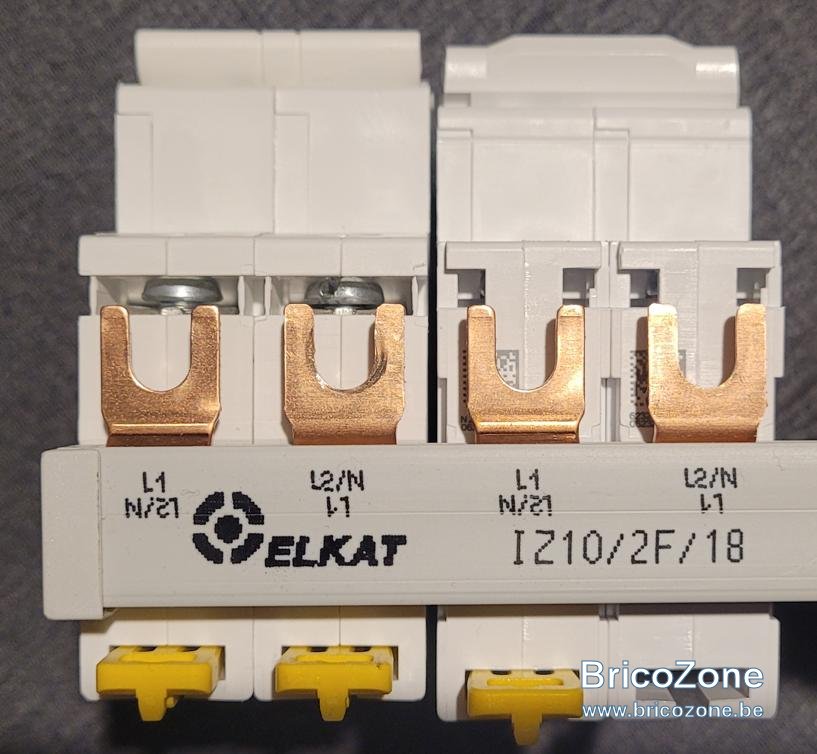

J'ai choisi du matériel Schneider Electric et les différentiels et disjoncteurs 20A sont OK, mais le disjoncteur 32A (que j'ai commandé ailleurs pour raison de stocks) à droite n'a pas l'air de supporter les peignes à fourche:

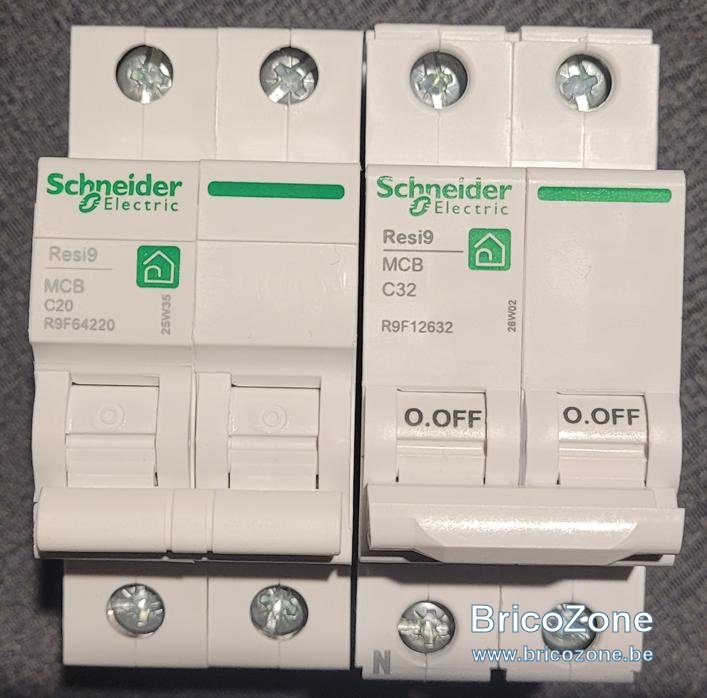

Ce sont des disjoncteurs de la même série (Resi9), avec des références similaires:

Pourtant, d'après leur site, Resi9 est "Une offre complète de protection modulaire 3KA peignable"...
https://www.se.com/fr/fr/product-range/64245-resi9-protection-et-distribution-peignable/#products

Une idée de ce qui explique cette différence, et surtout comment être sûr à l'avenir de commander ceux qui supportent les fourches ?

Merci,

Vicne

BG1000 · 11 Février 2026

Vicne a dit:
...Une idée de ce qui explique cette différence, et surtout comment être sûr à l'avenir de commander ceux qui supportent les fourches ?

Ce n'est pas un système propre à clipser ? Commander en Belgique.

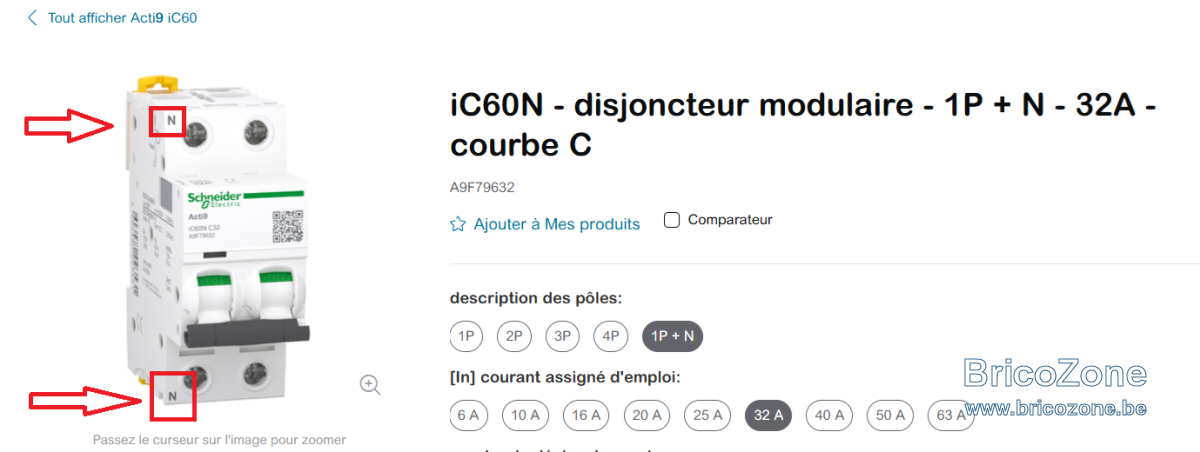

C'est un disjoncteur qui ne détecte que sur une seule phase.

Edmaison · 11 Février 2026

Vicne a dit:
Ce sont des disjoncteurs de la même série (Resi9), avec des références similaires:
...
...

Une idée de ce qui explique cette différence, et surtout comment être sûr à l'avenir de commander ceux qui supportent les fourches ?

Bonsoir,

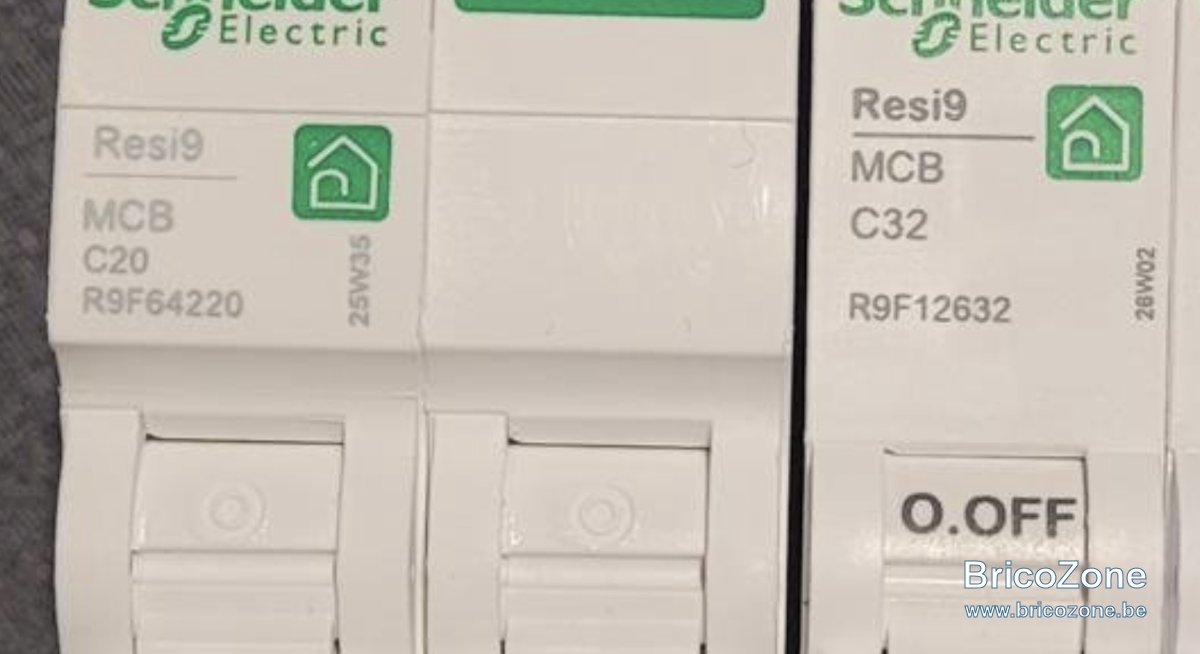

Ils sont de la même famille (resi9) mais pas de la même série/ référence :
R9F64220 (plus récent)
R9F12632

Il faut trouver un 32A R9F64232

isatas · 11 Février 2026

Heuuu....une réponse à côté de la plaque peut-être, mais les vis ne sont-elles pas complètement ouvertes ?

J'ai déjà vu des cages dans lesquelles le disque qui doit serrer le fil se retrouve caché dans le corps du disjoncteur lorsque les vis sont dévissées "à fond".

Reste que le 32A est un modèle version 1P+N, modèle qu'en tant que Bricolo, je ne connais pas, mais que @BG1000 signale ne détectant que la phase.

perenoel123 · 11 Février 2026

Je confirme le disjoncteur Resi9 MCB C32 ref R9F 12632 est bien un disjoncteur 1P+N INTERDIT en Belgique.

flashman · 11 Février 2026

Effectivement...

Vicne · 12 Février 2026

Bon, ben cette communauté est vraiment incroyable, merci à tous !

Je sais désormais:
1. quelle est la différence
2. que c'est interdit
3. quelle référence chercher.
4. qu'il ne faut pas acheter sur Amazon (même Belgique) si on n'est pas sûr de sa référence. Je voulais une livraison le lendemain, résultat je prends une semaine de retard, bien fait ;-) - Le bon côté c'est que je remballe et ils remboursent

Merci encore !

Vicne

Tchotto · 12 Février 2026

isatas a dit:
Heuuu....une réponse à côté de la plaque peut-être, mais les vis ne sont-elles pas complètement ouvertes ?

Salut ! En regardant bien la photo, on constate que l'entraxe des fourchettes du peigne est trop étroit pour entrer dans le Disjoncteur de droite !

. Physiquement pas compatible !

Ciao.

Edmaison · 12 Février 2026

Effectivement...

En profiter pour racheter un peigne Schneider

isatas · 12 Février 2026

Edmaison a dit:
En profiter pour racheter un peigne Schneider

Pour mon édification, quel en est l'avantage ?

Edmaison · 12 Février 2026

isatas a dit:
Pour mon édification, quel en est l'avantage ?

Comme mentionné par Tchotto, il semble sur la photo que le peigne actuel "ELKAT" ne rentre physiquement pas...
(mais c'est peut être une illusion d'optique de la photo, à @Vicne de confirmer si ça rentre ou pas

)

isatas · 12 Février 2026

Edmaison a dit:
il semble sur la photo que le peigne actuel "ELKAT" ne rentre physiquement pas

@Tchotto a remarqué que le peigne ne semble pas correspondre aux cages du 1Pn, mais il ne faut pas oublier que le peigne est constitué de deux barrettes parallèles qui glissent latéralement l'une par rapport à l'autre. Donc l'écart que l'on voit entre deux dents doit peut-être être corrigé.

Et que les deux disjoncteurs sont légèrement écartés l'un de l'autre.

Tchotto · 12 Février 2026

Salut ! Chez moi, ce sont bien des " U " !

Ciao.

perenoel123 · 12 Février 2026

Sur certains disjoncteurs, il n est possible de mettre les peignes a fourches que sur le dessus du disjoncteur et ici on les presentent sur le bas du disjoncteur.....

Vicne · 12 Février 2026

isatas a dit:
il ne faut pas oublier que le peigne est constitué de deux barrettes parallèles qui glissent latéralement l'une par rapport à l'autre. Donc l'écart que l'on voit entre deux dents doit peut-être être corrigé.
Et que les deux disjoncteurs sont légèrement écartés l'un de l'autre.

La photo est trompeuse, mais ce n'est pas l'écart entre deux disjoncteurs ni l'espace entre les pôles qui sont problématiques, c'est vraiment que les deux dents de la même fourche (solidaires bien entendu) ne rentraient pas dans les deux trous du même pôle.

Tchotto a dit:
On constate que l'entraxe des fourchettes du peigne est trop étroit pour entrer dans le Disjoncteur de droite ! . Physiquement pas compatible !

Edmaison a dit:
Comme mentionné par Tchotto, il semble sur la photo que le peigne actuel "ELKAT" ne rentre physiquement pas...

En effet, entraxe incompatible, mais pas seulement : Les "trous" dans le disjoncteur incompatible sont trop distants pour qu'un peigne à fourche (même à dents plus écartées) puisse être pressé sous les têtes de vis pour le serrer. Et quand bien même on parviendrait à le rentrer, il y aurait toute une partie de cuivre apparente

En fait, il semble que ce soient des disjoncteurs destinés au marché espagnol, qui a forcément d'autres usages et d'autres normes (vive l'Europe

) : https://www.se.com/es/es/product/R9F12632/interruptor-magnetotérmico-resi9-1p+n-32-a-6000-a-230-v/
La référence R9F12632 n'existe d'ailleurs pas sur la version en français du site de Schneider.

perenoel123 a dit:
Sur certains disjoncteurs, il n est possible de mettre les peignes a fourches que sur le dessus du disjoncteur

supertoto a dit:
soit par le haut, soit avec des peignes a broche.

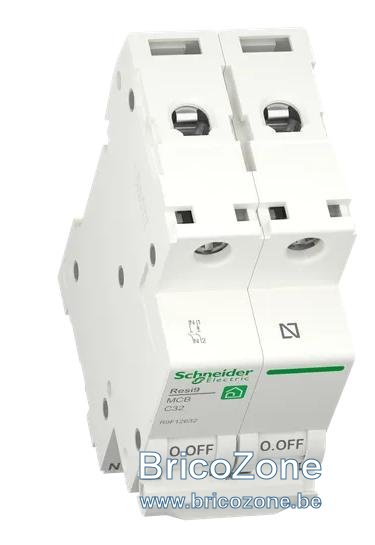

Par le dessus, pas mieux : il est identique au dessous :

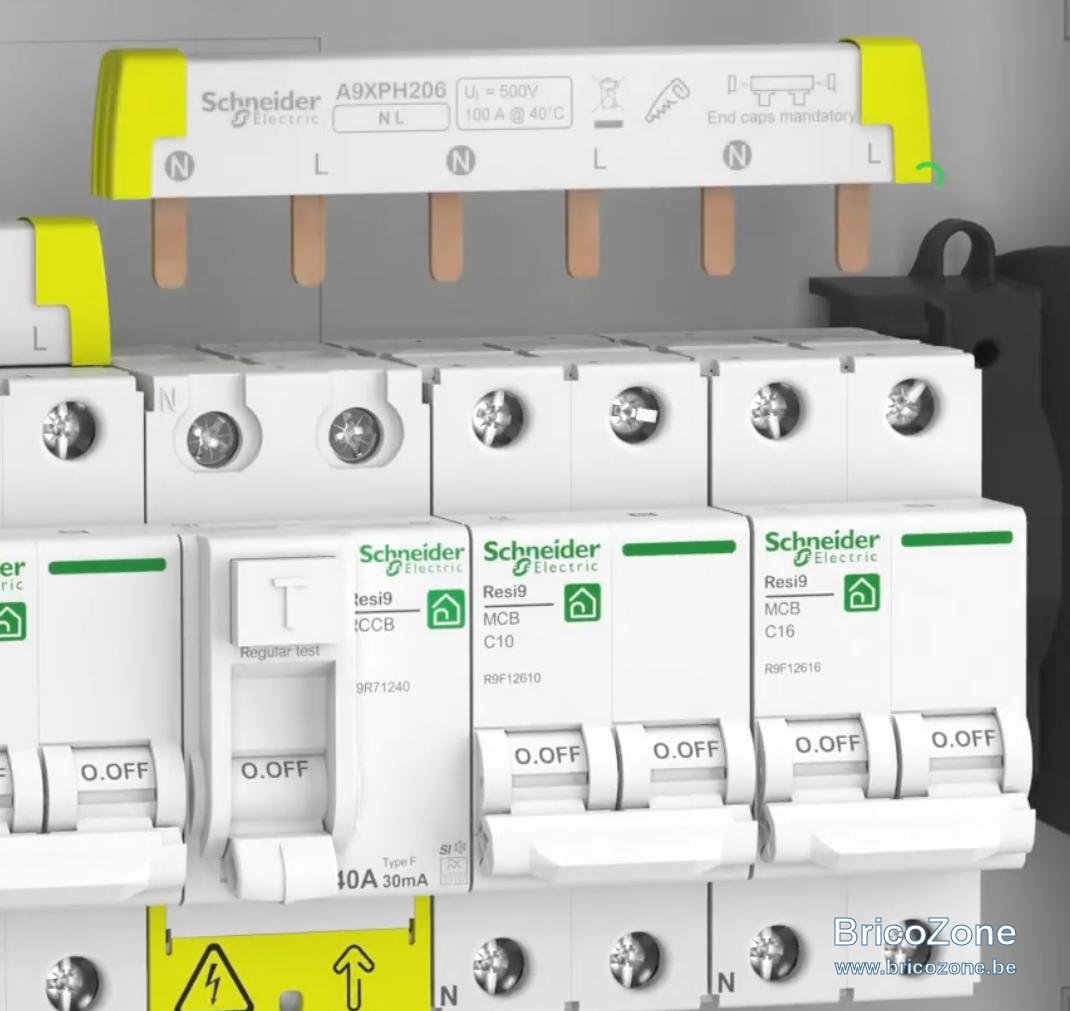

Donc en effet, dans la vidéo espagnole de Schneider qui présente la gamme, ils utilisent des peignes à broches, qui se placent dans les trous des câbles, "à l'ancienne".

Bon, ben donc retour à l'expéditeur et commande d'un nouveaux sur un site belge, vraiment belge.
(Par contre quand Amazon livre le lendemain du matériel espagnol, il faut 2 jours pour faire 40km chez les shops belges ;-), mais c'est un autre sujet).

Bref, sujet clos, merci à tou.te.s ;-)

Vicne

perenoel123 · 12 Février 2026

Pour éviter les problèmes tant aux niveau des normes que du matériel EVITER tous les sites étrangers.

Vicne · 12 Février 2026

perenoel123 a dit:
Pour éviter les problèmes tant aux niveau des normes que du matériel EVITER tous les sites étrangers.

Bah rien n'est garanti...
J'ai acheté sur amazon.com.be, et OK, ce n'est pas à proprement parler ce qu'on peut appeler un "site belge" (même si livré le lendemain).

Mais prenons
https://groupsumi.be/fr/electricite...-1p-n-32a-courbe-c-230v-courbe-c-6ka-r9f12632 : site .be, choix de langue Français/Néerlandais/Anglais, vend du matériel OK en Espagne mais illégal en Belgique.
Par contre https://outlet-pc.es/products/schneider-resi9-r9f64232-2p-32a-curva-c-3ka-interruptor-automatico : site .es, choix de langue Espagnol/Catalan/Anglais, vend du matériel OK en Belgique mais inadapté en Espagne.

Je pense qu'une fois qu'on sort du magasin physique, l'achat sur internet demande de savoir ce qu'on commande, et ma méconnaissance des produits est plus à mettre en cause que le nom de domaine du site

.

Vicne

isatas · 13 Février 2026

QUOTE="Vicne, post: 2118887, member: 21400"]Je pense qu'une fois qu'on sort du magasin physique, l'achat sur internet demande de savoir ce qu'on commande[/QUOTE]

Site belge, bien connu = matériel RGIE ? Ou est-ce du matériel pour installations industrielle ?

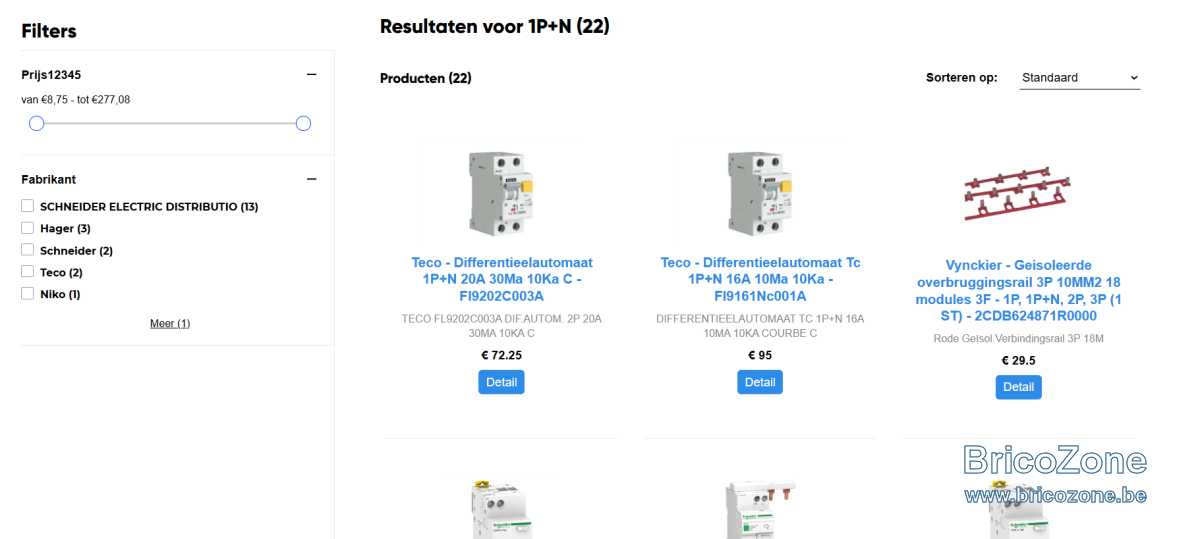

La référence Cebeo A9F78616 est un disjoncteur 1P+N (courbe B). Est-ce OK pour la Belgique ?
Idem pour Cebeo A9F74102
https://www.cooselec.be/eatfrbmmb131n001a.html
