Remplacer prise téléphone (4 broches) par RJ45

O

Omanfai

  • #1
Bonjour,
Je vous expose la situation.
Dans le mur j'ai une prise belgacom (pour 4 broches).
Et au même endroit (dans le même blochet) arrive un cable UTP Cat5 pour lequel il n'y a pas encore de prise.

Je souhaiterais placer une prise RJ45 double pour:
1) Remplacer la prise téléphone (4 trous) par une prise RJ45 (vue qu'on peut mettre un fiche RJ11 dans une prise RJ45)
2) placer une prise RJ45 pour le cable UTP qui n'est pas installé pour le moment.

Pouvez-vous me dire le branchement à faire dans la prise RJ45?
Quel fil du téléphone mettre sur laqeulle des 8 bornes du RJ45?

Merci pour votre aide!

  • #2
Bonjour,

Cela ne sera pas optimal et je pense ne fonctionnera même pas. Le Rj11 et le RJ45 n'utilise pas le même type de câble.

Ça n'est pas pcq un Rj11 peut se mettre sur un rj45 que ça doit être fait. Un switch sur la prise rj45 semble la meilleure solution.

Pour le branchement du rj45, il existe un schéma sur le connecteur qu'il faut appliquer en utilisant les bons outils. Il y a un schéma À et un schéma B. Tant que les deux côtés du câble sont fait suivant la même convention, cela fonctionnera.

  • #3
Dans la prise téléphonique 'cuivre' primaire il y a un filtre obligatoire pour éliminer/séparer la téléphonie du vdsl.
A priori je dirais qu'un câble utp devrait résister au 120V /48V du téléphone.

il existe des adaptateur rj11 F vers rj45 M
A voir aussi si la zone va être fibrée

  • #4
une petite photo des câbles?

Pour la téléphonie / xDSL, ce sont les connecteurs 4 et 5 qui devront être utilisés.
Attention qu'en effet, si il y a une ligne PSTN active, il faut maintenir l'utilisation d'un filtre.

  • #5
Bonsoir,

Je confirme ce qu'a dit @supertoto.
Il faut cabler en RJ45 femelle et ne jamais faire entrer un RJ11 dedans.
Ensuite vous prenez un Patchcord RJ45 <> RJ11.
Le RJ45 dans la prise et le RJ11 dans le téléphone, le modem, ...

  • #6
Bonjour,
Je précise ma question et j'ajoute quelques photos pour clarifier.
Dans un blochet arrive un fil du téléphone et il y avait une prise 4 broches.
Dans le meme blochet arrive un cable RJ45.
Je n'utilse pas la prise de téléphone (pour le moment) et afin de pouvoir utiliser le cable rj45 et améliorer la finition je souhaiterait remplacer la prise 4 broches par une boitier avec 2 prises RJ45.
Pour y brancher le cable RJ45, c'est facile. Il n'y a qu'à suivre le code couleur.
Ma question est, pour le fil du téléphone, quelles couleurs dois-je mettre à quelle broche?
Pour pouvoir par après si nécessaire brancher cable adapteur rj11 vers RJ45 pour y brancher un téléphone le jour ou.

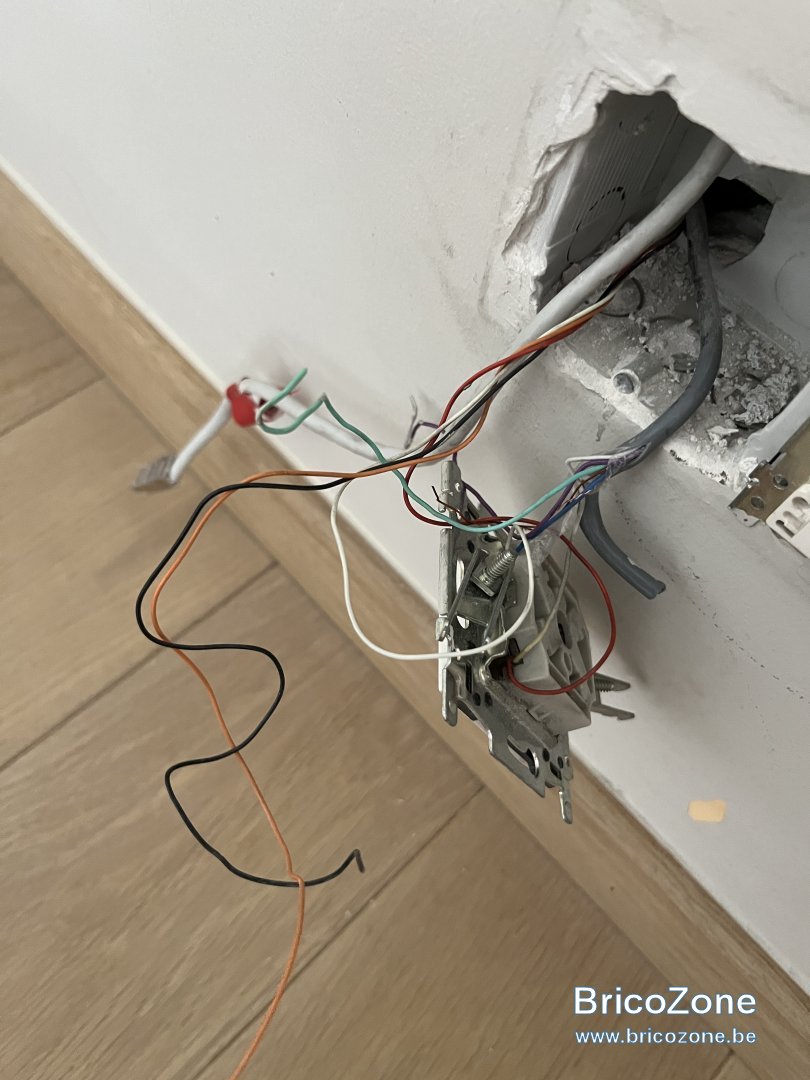

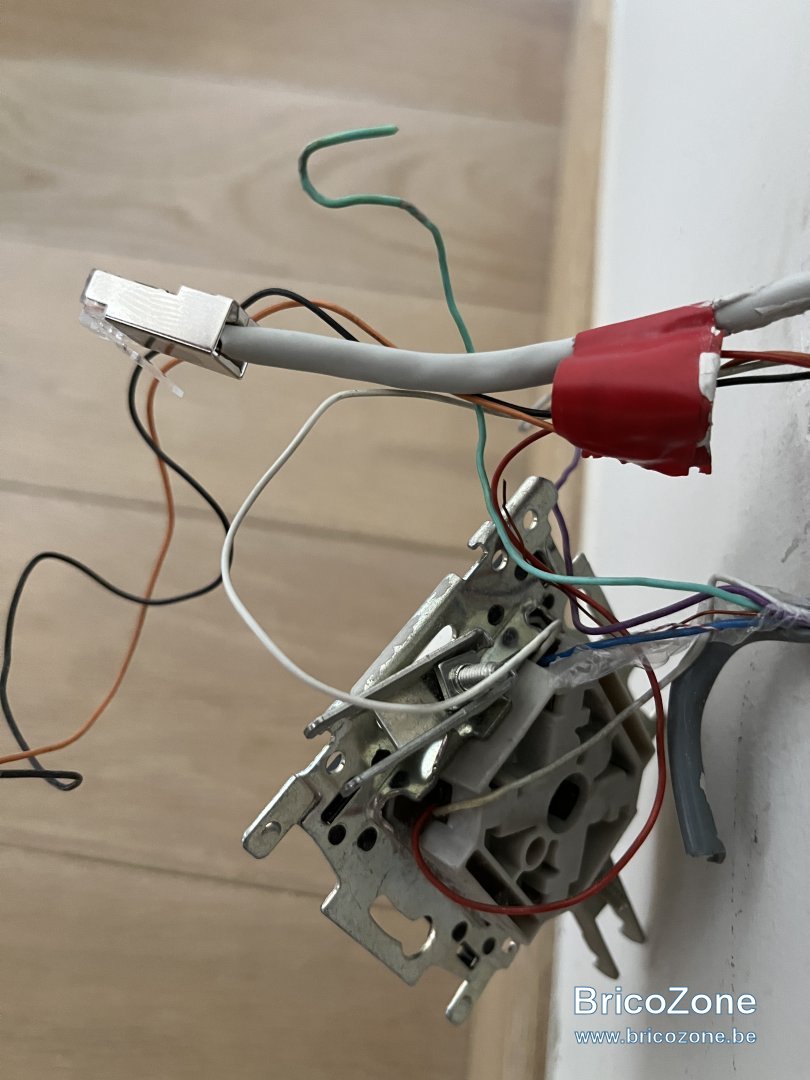

Ci joint les photos.

Merci d'avance pour vos avis éclairés.




  • #7
Si tu as peur d'abimer le rj45 en rentrant avec du rj11 dedans (on le fait depuis des années et on a jamais rien abimé. C'est pas le câble que tu mets et retires 100 fois par an) rien ne t'empêche de prendre un adaptateur ou de couper ton câble et de sertir ton rj11 avec un embout rj45.

Pour les câbles à sertir, tu regardes les 2 branchés pour l'instant et tu les branches sur les pins 4-5 (bleu/bleu-blanc) de ta prise RJ45 murale.

  • #8
brouzz a dit:
Si tu as peur d'abimer le rj45 en rentrant avec du rj11 dedans (on le fait depuis des années et on a jamais rien abimé. C'est pas le câble que tu mets et retires 100 fois par an) rien ne t'empêche de prendre un adaptateur ou de couper ton câble et de sertir ton rj11 avec un embout rj45.
Cliquez pour agrandir...

Je ne suis pas d'accord, le RJ11 mâle dans un connecteur femelle RJ45 va écraser les pins extérieures
Si tu utilises toute ta via la prise RJ45 pour du téléphone, ça ne posera jamais problème mais le jour où tu voudras l'utiliser pour du réseau, ça ne marchera plus
Il faut prévoir un câble RJ45 <> RJ11, ça coute une paire d'euros

brouzz a dit:
Pour les câbles à sertir, tu regardes les 2 branchés pour l'instant et tu les branches sur les pins 4-5 (bleu/bleu-blanc) de ta prise RJ45 murale.
Cliquez pour agrandir...

Je suis d'accord ;)

  • #9
Dans l’optique où il n’a qu’un câble réseau et une paire de cuivre, je ne voyais pas l’utilité de l’adaptateur pour son cas.

si on enfonce comme un barbare il y a possibilité d’enfoncer les pins c’est vrai mais faut y aller quand même.

  • #10
Juste comme ça, Niko fait aussi des noyaux RJ11… ;)

Donc il suffit de composer la prise :
  • un noyau RJ11 (réf. 650-45013)
  • un noyau RJ45 (réf. 650-45062)
  • un cadre vide 45x45 (réf. 170-68700)
  • deux adaptateurs pour noyaux (réf. 170-65901, c’est le même modèle pour le RJ11 et le RJ45)
  • un set de finition double data (réf. xxx-65200, le xxx c’est à remplacer par le bon code en fonction de la couleur que tu veux).
Dans le noyau RJ11, tu branches les fils qui sont utilisés par ta prise téléphonique actuelle en 3 et 4 (attention, c’est pas la même chose que si tu utilises un noyau RJ45).

Encore un truc, si je vois bien sur la photo, tu as deux câbles téléphoniques. Que ce soit en RJ11 ou en RJ45, les deux ne rentreront pas dans le noyau. Donc il faudra jouer avec des scotchloks et deux bouts de fil pour rentrer dans le noyau, ou abandonner la prise téléphonique en aval.

  • #11
Merci beaucoup!
Je suis impressioné de tout ce que vous avez pu voir sur base d'une mauvaise photo. Et de la qualité et du détail de la réponse!
Dernière question, lequel des fils de cuivre dois-je mettre dans la borne 3 et 4? ou alors c'est pas important on peut échanger entre 3 et 4?

Merci!

  • #12
Salut ! S'il s'agit de la paire de fils " téléphone/blanc~bleu ", il n'y a aucune polarité dessus, donc raccordement facile et sans erreur ! Ciao. ;):)

  • #13
Attention, petite détails important, ta prise est actuellement utilisée pour alimentée une autre prise qui se trouve dans une autre pièce.
Sur base des photos, on peut voir une paire (rouge blanc), qui est en général la paire utilisée entre l'arrivée Proximus et l'appartement, il faut donc utiliser cette paire pour ton raccordement, et non pas le câble VVT (bleu blanc, mauve vert).
Comptes-tu utiliser la prise qui se situe dans l'autre pièce?

  • #14
Salut ! Tiens, chez moi, le gars qui est venu la semaine passée faire le raccordement " téléphonique " m'a montré les deux fils bleu/blanc... très anciens, j'en conviens !!
ps: je suis allé vérifier au boîtier du garage : c'est la paire " régie " entre la cabine/rue ( à 200m de chez moi) et ce boîtier qui est en bleu/blanc. :p Ciao. :)

  • #15
Tchotto a dit:
Salut ! Tiens, chez moi, le gars qui est venu la semaine passée faire le raccordement " téléphonique " m'a montré les deux fils bleu/blanc... très anciens, j'en conviens !!
ps: je suis allé vérifier au boîtier du garage : c'est la paire " régie " entre la cabine/rue ( à 200m de chez moi) et ce boîtier qui est en bleu/blanc. :p Ciao. :)
Cliquez pour agrandir...

Par expérience, en appartement, c'est une paire simple qui monte entre l'intro et l'appartement (et en général, blanc rouge, dans les vieux vieux immeubles, il y a même une couche de vernis dessus, qu'il faut bien enlevée avant de faire le raccordement)
Dans les appartements plus "récents", tu peux avoir un câble VVT ou UTP entre l'intro et l'appartement.
La seule façon d'être certain: multimètre, et mesurer la tensions une fois les fils détachés.
Si tension détectée (entre 40 et 60v en général), c'est le câble qui alimente :-)

  • #16
Bah oui, c’est ce que je dis, il y a deux câbles téléphoniques (une arrivée et un départ vers une autre prise en aval)… ;)

Donc :

  • soit tu veux garder les deux prises téléphoniques :
    • les deux fils qui arrivent dans une borne de la prise actuelle dans un scotchlock avec un troisième petit bout de fil
    • les deux fils qui arrivent dans l’autre borne dans un deuxième scotchlock avec également un troisième bout de fil
    • les deux petits bouts de fil qui sortent des scotchlocks respectivement dans les bornes 3 et 4 du noyau RJ11 (on s’en fout du sens, c’est de la téléphonie et ce n’est pas polarisé)
  • soit tu condamnes la deuxième prise téléphonique, et dans ce cas il suffit de ne pas brancher le câble qui l’alimente dans le noyau RJ11 (pas le couper, on le range simplement dans le fond de la boîte). Et pour le repérer, il y a un tas de techniques :
    • si tu as un multimètre, tu peux effectivement mesurer la tension entre les deux fils venant du même câble (les deux fils entre lesquels tu as +- 50V, c’est l’arrivée, à brancher dans le noyau RJ11)
    • si tu n’en a pas, tu débranches simplement les deux fils venant d’un câble de la prise actuelle (en laissant les deux autres branchés), et tu rebranches ton téléphone : s’il ne fonctionne plus, c’est que ceux que tu as débranchés correspondent à l’arrivée (donc ils doivent partir en 3 et 4 du noyau RJ11), et s’il fonctionne toujours, bah c’est l’inverse :)

  • #17
attention aux stubs en cas de VDSL...
Sans NTP ni filtre, autant éviter de raccorder un câble qui ne servira pas, sous peine de voir le profil basculer en fallback.

  • #18
En complément des infos de Macs en #11, les noyaux sont des modules keystone, donc il est possible de mettre une autre marque que Niko.
Et j'ai aussi connu des cas de faux contacts avec une prise RJ45 qui avait préalablement reçu une RJ11...

  • #19
Merci pour vos renseignements!!
Je n'ai plus qu'a investiguer sur base de vos informations hyper utiles.
Bonne journée à tous!
